Złączka prosta BB M22X1,5/13/16-18" ORFS

Przejdź do sekcji Opinie

27,26 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M22x1,5
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 13/16 ORFS
Rozmiar gwintu 2 w milimetrach 20,3-20,6zew./18,9-19,2wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M22x1,5 / 13/16"-18 ORFS

Złączka prosta BB M22x1,5 / 13/16"-18 ORFS to element złączny hydrauliki siłowej przeznaczony do łączenia przewodów i kompatybilnych komponentów wyposażonych w dwa różne przyłącza gwintowane. Z jednej strony posiada gwint zewnętrzny metryczny M22x1,5, natomiast z drugiej gwint zewnętrzny 13/16"-18 w systemie ORFS. Konstrukcja prosta umożliwia połączenie obu przyłączy w jednej osi, bez konieczności stosowania dodatkowego adaptera. Korpus złączki wykonano ze stali automatowej. Produkt znajduje zastosowanie podczas montażu, napraw i modernizacji instalacji hydraulicznych.

Zastosowanie złączki M22x1,5 / ORFS 13/16"-18

Złączka hydrauliczna BB M22x1,5 / 13/16"-18 ORFS umożliwia wykonanie przejścia pomiędzy przyłączem z gwintem metrycznym a przyłączem calowym w systemie ORFS. Jest przeznaczona do łączenia przewodów hydraulicznych zakończonych odpowiednio dobranymi końcówkami z gwintami wewnętrznymi.

Produkt może być wykorzystywany podczas wykonywania nowych instalacji hydraulicznych, wymiany przewodów oraz dostosowywania istniejących połączeń do różnych standardów przyłączeniowych. Prawidłowe zastosowanie wymaga zgodności wymiarów gwintów i systemów uszczelnienia po obu stronach złączki.

Gwint metryczny M22x1,5 – pierwsza strona złączki

Pierwsza strona złączki posiada gwint zewnętrzny metryczny M22x1,5. Oznaczenie M22 wskazuje nominalną średnicę gwintu wynoszącą 22 mm, natomiast liczba 1,5 określa skok gwintu w milimetrach.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 21,6–21,9 mm. Parametr ten ułatwia identyfikację przyłącza podczas doboru złączki do istniejącej instalacji. Przed montażem należy dodatkowo sprawdzić rodzaj powierzchni uszczelniającej po stronie metrycznej. Sam gwint M22x1,5 nie określa jednoznacznie sposobu uszczelnienia połączenia.

Gwint zewnętrzny ORFS 13/16"-18 – druga strona przyłącza

Druga strona złączki została wyposażona w gwint zewnętrzny 13/16"-18 ORFS. Oznaczenie 13/16" określa nominalną średnicę gwintu calowego, natomiast liczba 18 wskazuje 18 zwojów na cal (TPI). Przyłącze jest przeznaczone do współpracy z kompatybilną końcówką wewnętrzną ORFS.

Średnica zewnętrzna gwintu mierzona suwmiarką wynosi około 20,3–20,6 mm. Podczas identyfikacji należy sprawdzić również skok gwintu oraz konstrukcję powierzchni uszczelniającej. W przypadku połączeń hydraulicznych podobieństwo średnic nie oznacza automatycznie zgodności przyłączy różnych systemów.

System ORFS – uszczelnienie na powierzchni czołowej

ORFS, czyli O-Ring Face Seal, to system połączeń hydraulicznych wykorzystujący uszczelnienie czołowe. W typowym połączeniu ORFS szczelność jest uzyskiwana dzięki współpracy odpowiednich powierzchni czołowych i uszczelnienia elastomerowego. Rozwiązanie to różni się od systemów, w których uszczelnienie następuje przez kontakt powierzchni stożkowych.

Przed montażem przyłącza 13/16"-18 ORFS należy sprawdzić zgodność końcówki współpracującej, stan powierzchni czołowych oraz obecność i stan wymaganego uszczelnienia. Po stronie M22x1,5 należy niezależnie potwierdzić właściwy system uszczelniający. Nie należy traktować dwóch elementów jako zamiennych wyłącznie na podstawie zgodności gwintów.

Konstrukcja prosta BB – dwa gwinty zewnętrzne

Złączka posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach prostego korpusu. Rozwiązanie umożliwia wykonanie rozłącznego połączenia gwintowanego pomiędzy kompatybilnymi elementami instalacji hydraulicznej. Dzięki konstrukcji prostej przyłącza pozostają ustawione w jednej osi.

Zastosowanie dwóch różnych gwintów umożliwia przejście pomiędzy przyłączem metrycznym M22x1,5 a calowym 13/16"-18 ORFS. Takie wykonanie pozwala ograniczyć liczbę pośrednich elementów złącznych, jeżeli obie strony są zgodne z wymaganiami instalacji.

Materiał wykonania – stal automatowa

Korpus złączki wykonano ze stali automatowej, stosowanej do produkcji elementów wymagających precyzyjnej obróbki mechanicznej. Materiał umożliwia wykonywanie gwintów oraz powierzchni przyłączeniowych o wymaganej geometrii. Podczas doboru złączki należy uwzględnić warunki pracy całej instalacji hydraulicznej oraz dopuszczalne parametry współpracujących komponentów.

Jak prawidłowo dobrać złączkę M22x1,5 / ORFS?

Przy doborze złączki należy sprawdzić oba przyłącza osobno. Strona metryczna musi współpracować z odpowiednim gwintem wewnętrznym M22x1,5 i zgodnym systemem uszczelnienia. Strona ORFS wymaga końcówki wewnętrznej o zgodnym rozmiarze 13/16"-18 i właściwej powierzchni uszczelniającej.

Przed skręceniem połączenia należy sprawdzić czystość i stan gwintów, a także wymagania montażowe współpracujących komponentów. Dobór powinien uwzględniać również ciśnienie robocze układu i charakterystykę zastosowanych przewodów hydraulicznych.

Cechy złączki prostej M22x1,5 / 13/16"-18 ORFS

Gwint zewnętrzny metryczny M22x1,5 po pierwszej stronie.
Gwint zewnętrzny 13/16"-18 ORFS po drugiej stronie.
Możliwość połączenia przewodów hydraulicznych zakończonych kompatybilnymi końcówkami.
Średnica zewnętrzna gwintu M22x1,5: 21,6–21,9 mm.
Średnica zewnętrzna gwintu ORFS: 20,3–20,6 mm.
Prosta konstrukcja BB umożliwiająca wykonanie połączenia współosiowego.
Korpus wykonany ze stali automatowej.
Wsparcie techniczne HYDRON podczas doboru elementów hydrauliki siłowej.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB
Gwint pierwszej strony	M22x1,5 zewnętrzny, metryczny
Średnica zewnętrzna gwintu M22x1,5	21,6–21,9 mm, pomiar suwmiarką
Skok gwintu metrycznego	1,5 mm
Gwint drugiej strony	13/16"-18 zewnętrzny ORFS
Średnica zewnętrzna gwintu ORFS	20,3–20,6 mm, pomiar suwmiarką
Liczba zwojów gwintu calowego	18 TPI
System drugiego przyłącza	ORFS
Materiał	Stal automatowa
Przeznaczenie	Łączenie kompatybilnych przewodów i elementów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka BB M22x1,5 / 13/16"-18 ORFS?

Złączka posiada dwa gwinty zewnętrzne: metryczny M22x1,5 oraz calowy 13/16"-18 ORFS. Przyłącza mają różne średnice i skoki gwintów.

Jak rozpoznać gwinty złączki za pomocą suwmiarki?

Średnica zewnętrzna gwintu M22x1,5 wynosi około 21,6–21,9 mm, a gwintu 13/16"-18 ORFS około 20,3–20,6 mm. Należy dodatkowo potwierdzić skok gwintów oraz rodzaj powierzchni uszczelniających.

Czy złączka umożliwia połączenie przewodu metrycznego z ORFS?

Tak. Złączka umożliwia wykonanie przejścia pomiędzy kompatybilnym przyłączem M22x1,5 a przyłączem 13/16"-18 ORFS. Przed montażem należy sprawdzić zgodność systemów uszczelnienia.

Czy gwint M22x1,5 ma taki sam sposób uszczelnienia jak ORFS?

Nie można tego ustalić wyłącznie na podstawie oznaczenia M22x1,5. ORFS wykorzystuje uszczelnienie czołowe, natomiast sposób uszczelnienia strony metrycznej należy potwierdzić na podstawie konstrukcji złączki i końcówki współpracującej.

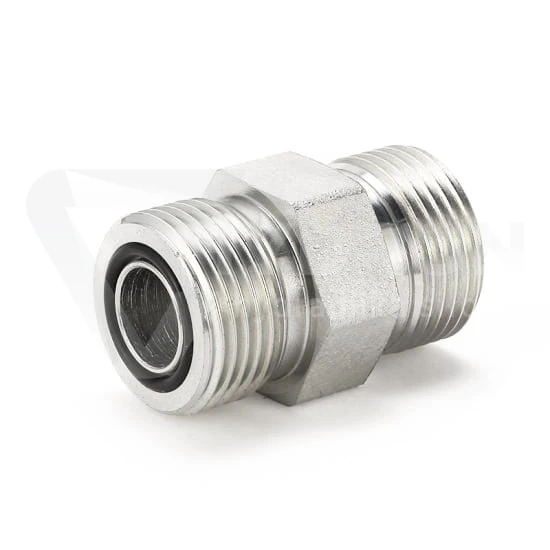

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
