Złączka / Przyłączka prosta ED 1/2"/M16X1,5 8S

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 14,69 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 M16X1,5
  • Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
  • Przeznaczenie jako złączka lub przyłączka
  • Ciśnienie pracy 630 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN92GG-10LR (1/2)
  • Oznaczenie wg PARKER ERMETO XGE 10-LR 1/2" ED
  • Oznaczenie alternatywne 1CB-16-08WD

Opis

Złączka prosta ED BSP 1/2" / M16x1,5 8S – przyłączka hydrauliczna

Złączka prosta ED BSP 1/2" / M16x1,5 to przyłączka hydrauliczna przeznaczona do łączenia przewodów z korpusami urządzeń. Posiada dwa gwinty zewnętrzne: calowy BSP 1/2" oraz metryczny M16x1,5. Od strony korpusu zastosowano uszczelnienie gumowe ED. Strona metryczna wykorzystuje samouszczelniający stożek zaciskowy 24°. Złączka wykonana jest ze stali automatowej pokrytej ocynkiem.

Zastosowanie i charakterystyka techniczna

Przyłączka BSP 1/2" / M16x1,5 umożliwia połączenie przewodu hydraulicznego z korpusem pompy, siłownika, rozdzielacza lub innym elementem instalacji. Gwint BSP 1/2" wkręcany jest w korpus urządzenia, a uszczelka ED odpowiada za szczelność połączenia. Strona metryczna M16x1,5 przeznaczona jest do przykręcenia przewodu, kolanka lub kompatybilnej złączki.

Uszczelnienie po stronie przewodu następuje podczas dokręcania współpracujących powierzchni stożkowych 24°. Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych. Medium roboczym jest olej hydrauliczny.

Oznaczenia zamienne i identyfikacja przyłączki

Przyłączka występuje również pod nazwą 1/2" / M16x1,5 10L. Oznaczenia porównawcze to Ermetto XGE 10-LR 1/2" ED, Rastelli-Raccordi TN92GG-10LR (1/2) oraz 1CB-16-08WD. Przy doborze należy zweryfikować serię przyłącza, ponieważ oznaczenia 8S i 10L dotyczą różnych systemów połączeń.

Dlaczego warto wybrać nasze komponenty?

  • Gwint zewnętrzny BSP 1/2" z uszczelnieniem ED.
  • Gwint metryczny M16x1,5 ze stożkiem zaciskowym 24°.
  • Konstrukcja prosta do połączeń przewodów z korpusami urządzeń.
  • Stal automatowa zabezpieczona powłoką cynkową.
  • Oznaczenia porównawcze Ermetto i Rastelli-Raccordi.

Specyfikacja techniczna

ParametrWartość
Rodzaj przyłączaProste z uszczelnieniem ED
Gwint od strony korpusuGZ BSP 1/2"
Gwint od strony przewoduGZ M16x1,5
Kąt stożka zaciskowego24°
Uszczelnienie korpusuGumowa uszczelka ED
Wersja przyłączaLekka; oznaczenia 8S / 10L wymagają weryfikacji
MateriałStal automatowa ocynkowana
Medium roboczeOlej hydrauliczny
Oznaczenie ErmettoXGE 10-LR 1/2" ED
Oznaczenie Rastelli-RaccordiTN92GG-10LR (1/2)
Oznaczenie alternatywne1CB-16-08WD

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka ED BSP 1/2" / M16x1,5?

Złączka posiada gwint zewnętrzny BSP 1/2" od strony korpusu oraz zewnętrzny gwint metryczny M16x1,5 od strony przewodu.

Jak uszczelniana jest przyłączka hydrauliczna ED?

Po stronie korpusu zastosowano gumową uszczelkę ED. Strona metryczna posiada samouszczelniający stożek zaciskowy 24°.

Jakie są oznaczenia zamienne przyłączki?

Oznaczenia porównawcze: Ermetto XGE 10-LR 1/2" ED, Rastelli-Raccordi TN92GG-10LR (1/2) oraz 1CB-16-08WD. Przed doborem należy potwierdzić zgodność serii przyłącza.

Czy oznaczenia 8S i 10L są takie same?

Nie. Oznaczenia 8S i 10L dotyczą różnych serii przyłączy. Przy wyborze należy zweryfikować właściwy wariant połączenia.

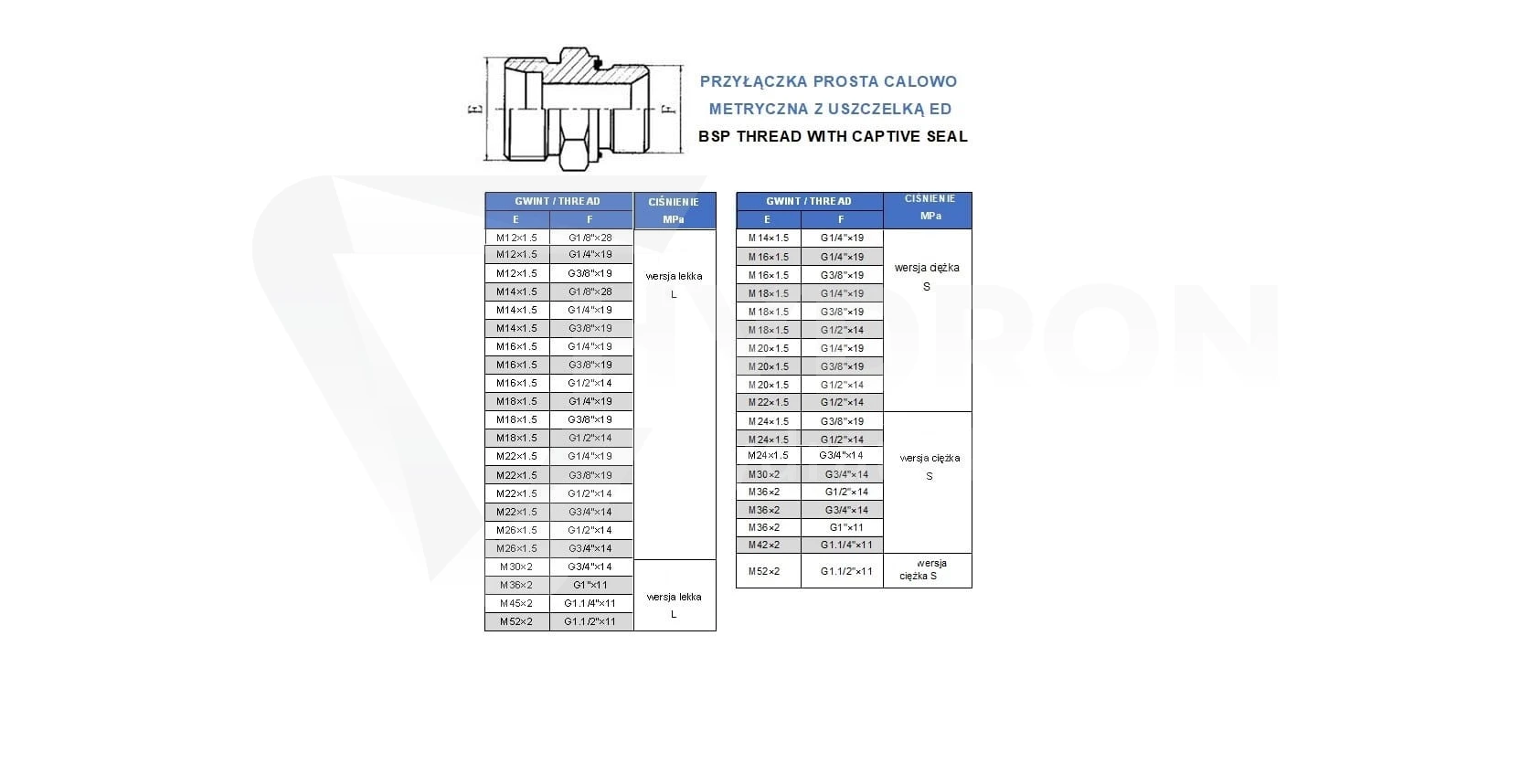

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej fotografii.
