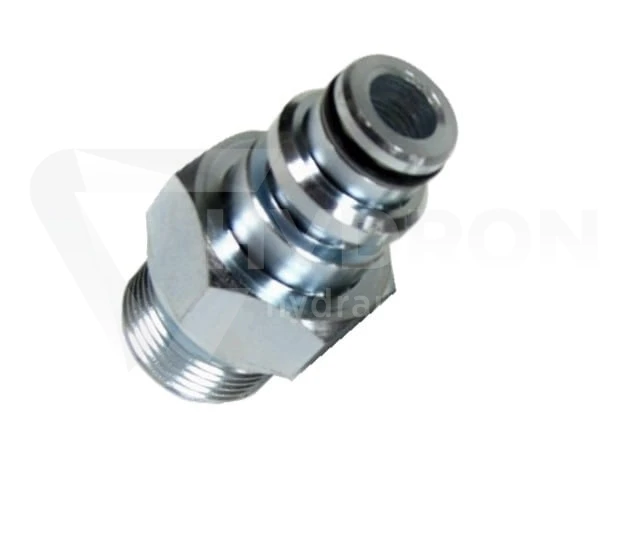

Złączka wtykowa STECKO DN19 gwint zewnętrzny 3/4"

Przejdź do sekcji Opinie

59,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

Złączki wtykowe STECKO do przewodów hydraulicznych

Złączki wtykowe STECKO to stalowe adaptery przeznaczone do budowy i serwisowania przewodów hydraulicznych wyposażonych w system połączeń STECKO. Konstrukcja wtykowa umożliwia szybkie połączenie z odpowiednim gniazdem, bez stosowania klasycznych połączeń skręcanych na obu końcach złączki. Rozwiązanie sprawdza się w maszynach i instalacjach, w których liczy się sprawny montaż, możliwość rozłączenia przewodu oraz poprawne dopasowanie średnicy nominalnej.

W tej kategorii dostępne są adaptery wtykowe w rozmiarach od DN10 do DN51, a także warianty redukcyjne i modele zakończone gwintem zewnętrznym. Dzięki temu można dobrać element zarówno do połączenia dwóch części systemu STECKO, jak i do podłączenia instalacji do elementu wyposażonego w przyłącze gwintowane.

Zakres złączek wtykowych dostępnych w HYDRON

Adaptery wtykowe STECKO w rozmiarach DN10, DN19, DN20, DN25, DN32, DN40, DN50 i DN51
Złączki wtykowe redukcyjne do łączenia elementów o różnych średnicach nominalnych
Modele z gwintem zewnętrznym M18 × 1,5
Warianty z gwintem zewnętrznym BSP 1/2" i 3/4"
Wykonanie ze stali automatowej
Temperatura pracy złączek: od -40°C do +100°C
Maksymalna temperatura pracy uszczelnień NBR: 90°C
Warianty o maksymalnym ciśnieniu od 130 do 500 bar, zależnie od rozmiaru i wykonania
6011.S83-5-21E/G3/4"

Jak działa złączka wtykowa STECKO?

Złączka posiada część wtykową dopasowaną do odpowiedniego gniazda systemu STECKO. Po wsunięciu elementu w gniazdo połączenie zostaje zabezpieczone zgodnie z konstrukcją danego układu. Taki sposób montażu upraszcza podłączanie przewodów i ogranicza czas potrzebny na wykonanie lub wymianę połączenia.

Wtyk należy zawsze dobierać do właściwego gniazda pod względem średnicy nominalnej oraz parametrów roboczych. Elementy o zbliżonym wyglądzie, ale innym DN, nie są wzajemnie zamienne. Przed zamówieniem warto sprawdzić oznaczenie starej złączki albo dokładnie zmierzyć średnicę przewodu i elementów współpracujących.

Adaptery proste, redukcyjne i z gwintem zewnętrznym

Podstawowym wariantem jest prosty adapter wtykowy, który służy do łączenia elementów o tej samej średnicy nominalnej. W ofercie znajdują się również złączki redukcyjne, pozwalające przejść pomiędzy dwoma rozmiarami systemu STECKO.

Osobną grupę tworzą złączki wtykowe z gwintem zewnętrznym. Umożliwiają one podłączenie przewodu STECKO do rozdzielacza, zaworu, bloku hydraulicznego lub innego komponentu wyposażonego w zgodne przyłącze gwintowane. W tej kategorii dostępne są między innymi warianty z gwintem M18 × 1,5 oraz BSP.

Dobór średnicy DN i ciśnienia roboczego

Średnica nominalna złączki powinna odpowiadać średnicy współpracującego przewodu oraz gniazda. W kategorii znajdują się modele przeznaczone między innymi do przewodów DN10, DN12/13, DN19/20, DN25, DN32, DN38/40 oraz DN50. Poszczególne warianty różnią się również dopuszczalnym ciśnieniem maksymalnym.

Nie należy dobierać złączki wyłącznie na podstawie wymiaru zewnętrznego lub orientacyjnej średnicy w calach. Dla bezpiecznej pracy układu trzeba potwierdzić rozmiar DN, rodzaj zakończenia, maksymalne ciśnienie oraz temperaturę medium. Parametry konkretnego wariantu są podane na jego stronie produktowej.

Gdzie stosuje się złączki wtykowe STECKO?

System STECKO jest wykorzystywany w przewodach hydraulicznych pracujących w maszynach przemysłowych, rolniczych, leśnych, komunalnych i budowlanych. Złączki wtykowe mogą być stosowane podczas wykonywania nowych przewodów, wymiany zużytych elementów oraz modernizacji istniejących instalacji.

Rozwiązanie jest szczególnie praktyczne w miejscach, w których przewód musi być okresowo demontowany albo wymieniany. Poprawnie dobrany adapter pozwala zachować zgodność wymiarową połączenia i parametry wymagane przez instalację.

Kompletowanie połączenia STECKO

Złączka wtykowa jest jednym z elementów kompletnego systemu. Do wykonania połączenia potrzebne jest odpowiednio dobrane gniazdo oraz element zabezpieczający przewidziany dla konkretnej konstrukcji. Pozostałe części można znaleźć w kategorii złączki STECKO, obejmującej różne typy połączeń stosowanych w przewodach hydraulicznych.

W zależności od budowy instalacji można zastosować również złączki gniazdowe STECKO albo złączki gniazdowo-wtykowe. Przed zakupem należy sprawdzić zgodność wszystkich części pod względem DN, ciśnienia oraz sposobu zabezpieczenia połączenia.

Jak wybrać właściwą złączkę wtykową?

Najważniejsze informacje potrzebne do doboru to średnica nominalna przewodu, rodzaj drugiego zakończenia oraz ciśnienie pracy układu. W przypadku modeli gwintowanych należy dodatkowo potwierdzić rozmiar i standard gwintu, na przykład M18 × 1,5 lub BSP 1/2".

Jeżeli oznaczenie starego elementu jest nieczytelne, pomocne będzie zdjęcie całej złączki, pomiar średnic oraz informacja o maszynie, w której pracuje przewód. Pozwala to ograniczyć ryzyko zamówienia elementu o podobnym wyglądzie, ale niezgodnym z instalacją.

Najczęściej zadawane pytania

Czy wszystkie złączki STECKO pasują do siebie?

Nie. Wtyk i gniazdo muszą mieć zgodną średnicę nominalną oraz konstrukcję. Przed zakupem należy sprawdzić rozmiar DN obu elementów.

Czy złączkę wtykową można podłączyć bezpośrednio do gwintu?

Tylko wariant wyposażony w odpowiedni gwint zewnętrzny. W kategorii dostępne są między innymi modele z gwintem M18 × 1,5 oraz BSP.

Jakie ciśnienie wytrzymują złączki wtykowe STECKO?

Maksymalne ciśnienie zależy od konkretnego rozmiaru i wariantu. W dostępnej ofercie znajdują się modele o wartościach od 130 do 500 bar.

Czy złączka wymaga dodatkowego zabezpieczenia?

Połączenie należy zabezpieczyć elementem przewidzianym dla danego systemu STECKO. Sposób montażu zależy od zastosowanego gniazda i konstrukcji połączenia.

Jak dobrać złączkę do starego przewodu?

Należy ustalić średnicę DN, typ zakończenia, ciśnienie pracy oraz ewentualny rozmiar gwintu. Przy braku oznaczeń warto przygotować zdjęcia i dokładne pomiary starego elementu.
