Złączki proste AB BSP

Złączki proste AB BSP to elementy armatury hydraulicznej przeznaczone do wykonywania trwałych, szczelnych i pewnych połączeń w instalacjach hydrauliki siłowej. W tej kategorii znajdują się złączki nakrętne z gwintami calowymi BSP, które z jednej strony posiadają nakrętkę z gwintem wewnętrznym, a z drugiej strony gwint zewnętrzny. Taka budowa sprawia, że złączka AB BSP jest praktycznym rozwiązaniem wtedy, gdy trzeba połączyć dwa elementy instalacji, dopasować gwinty lub wykonać redukcję między różnymi rozmiarami przyłączy.

W sklepie Hydron dostępne są złączki AB BSP w wielu popularnych rozmiarach, dzięki czemu można dobrać element zarówno do prostych układów warsztatowych, jak i do bardziej wymagających instalacji przemysłowych, rolniczych, budowlanych oraz mobilnych. Jeżeli kompletujesz układ hydrauliczny od podstaw, warto sprawdzić również inne złączki hydrauliczne, które pozwalają dobrać odpowiednie adaptery, redukcje, kolanka, trójniki, mufy oraz przyłączki do konkretnego zastosowania.

Czym są złączki proste AB BSP?

Złączki proste AB BSP to złącza hydrauliczne o konstrukcji prostej, w której oznaczenie AB informuje o dwóch różnych stronach przyłączeniowych. Strona A oznacza nakrętkę z gwintem wewnętrznym, natomiast strona B oznacza gwint zewnętrzny. Wersja BSP wskazuje, że oba gwinty należą do grupy gwintów calowych brytyjskich, szeroko stosowanych w hydraulice siłowej, pneumatyce, instalacjach olejowych oraz w wielu maszynach sprowadzanych z rynku europejskiego i międzynarodowego. Złączka nakrętna AB BSP może pełnić funkcję łączącą lub redukcyjną. Wariant z tym samym rozmiarem gwintu po obu stronach służy najczęściej do wykonania prostego połączenia między elementami o zgodnym standardzie. Wariant redukcyjny, na przykład 1/4" BSP na 3/8" BSP albo 1/2" BSP na 3/4" BSP, pozwala przejść z jednego rozmiaru gwintu na drugi bez konieczności zmiany większej części instalacji. To ważne szczególnie podczas napraw, modernizacji maszyn oraz dopasowywania nowych podzespołów do istniejącego układu.

Budowa i zasada działania złączki nakrętnej AB BSP

Budowa złączki AB BSP jest prosta, ale bardzo funkcjonalna. Jedna strona złączki zakończona jest nakrętką obrotową, która ułatwia montaż w miejscach, gdzie nie ma możliwości swobodnego obracania całym elementem instalacji. Druga strona posiada gwint zewnętrzny BSP, który można wkręcić w korpus zaworu, rozdzielacza, przyłącze przewodu, adapter lub inny element układu hydraulicznego. W praktyce nakrętka pozwala wygodnie dokręcić połączenie bez skręcania przewodu lub całego odcinka instalacji. Ma to duże znaczenie przy montażu w maszynach rolniczych, budowlanych i przemysłowych, gdzie dostęp do połączeń bywa ograniczony. Dobrze dobrana złączka AB BSP pomaga ograniczyć ryzyko przecieków, ułatwia serwis i pozwala zachować uporządkowany przebieg przewodów oraz rur. W układach, w których stosowane są zakute węże hydrauliczne, złączki AB BSP często pełnią rolę elementu pośredniego między przewodem a pozostałymi komponentami instalacji. Dzięki temu można dopasować typ gwintu, kierunek montażu lub średnicę przyłącza bez wykonywania kosztownych przeróbek całego układu.

Gwint BSP w złączkach prostych AB

Gwint BSP to popularny gwint calowy wykorzystywany w hydraulice siłowej, instalacjach przemysłowych, maszynach roboczych i układach transportu cieczy. W złączkach prostych AB BSP występuje on zarówno po stronie nakrętki, jak i po stronie gwintu zewnętrznego. Oznacza to, że kategoria obejmuje złączki przeznaczone do łączenia elementów w tym samym systemie gwintowym, bez przejścia na gwinty metryczne, JIC, ORFS lub NPT. Podczas doboru należy zwrócić uwagę nie tylko na opis rozmiaru, ale także na średnicę gwintu, typ uszczelnienia oraz to, czy złączka ma pełnić funkcję prostego połączenia, czy redukcji. W przypadku złączek redukcyjnych występuje gwint mniejszy i gwint większy. Przykładowo w złączce 1/4" BSP / 3/8" BSP gwint mniejszy to 1/4" BSP, a gwint większy to 3/8" BSP. W złączce 1/2" BSP / 3/4" BSP gwint mniejszy to 1/2" BSP, a gwint większy to 3/4" BSP. Takie rozróżnienie pomaga uniknąć pomyłek przy montażu i przy składaniu zamówienia. Jeżeli nie masz pewności, jaki gwint znajduje się w maszynie, warto porównać wymiary z tabelami lub skorzystać z materiału o rodzajach gwintów stosowanych w hydraulice siłowej. Prawidłowa identyfikacja gwintu jest podstawą bezpiecznego połączenia, ponieważ zbliżone wizualnie gwinty mogą różnić się średnicą, skokiem, kątem uszczelnienia lub sposobem pracy w instalacji.

Zastosowanie złączek AB BSP w hydraulice siłowej

Złączki AB BSP znajdują zastosowanie w wielu układach hydraulicznych, w których wymagane jest połączenie elementu z gwintem zewnętrznym z elementem wyposażonym w przyłącze pod nakrętkę. Stosuje się je w maszynach rolniczych, prasach, agregatach hydraulicznych, ładowaczach, koparkach, wózkach, liniach przemysłowych, urządzeniach warsztatowych oraz układach olejowych pracujących pod ciśnieniem. W praktyce złączka prosta AB BSP może być wykorzystana przy wymianie przewodu hydraulicznego, naprawie rozdzielacza, przebudowie sekcji sterowania, podłączeniu zaworu lub dopasowaniu nowego komponentu do starszej instalacji. Jeżeli układ wymaga dodatkowej ochrony przewodów przed ścieraniem, załamaniem lub kontaktem z elementami maszyny, dobrym uzupełnieniem będą osłony spiralne na węże, które zwiększają trwałość przewodów pracujących w trudnym otoczeniu. Złączki AB BSP są także przydatne w serwisach hydrauliki siłowej, ponieważ pozwalają szybko dobrać adapter do często spotykanych gwintów calowych. W warsztacie naprawiającym przewody hydrauliczne dobrze jest posiadać różne warianty złączek prostych, redukcyjnych i nakrętnych, ponieważ maszyny różnych producentów mogą wykorzystywać odmienne standardy połączeń.

Złączka AB BSP a inne typy złączek hydraulicznych

Złączki AB BSP należy odróżniać od innych popularnych adapterów hydraulicznych. Złączka AB posiada nakrętkę po jednej stronie i gwint zewnętrzny po drugiej. Dla porównania złączki proste BB mają dwa gwinty zewnętrzne, dlatego stosuje się je w innych miejscach instalacji. Z kolei złączki proste AA posiadają dwie nakrętki i sprawdzają się tam, gdzie potrzebne jest połączenie z obu stron w systemie nakrętnym. Wybór między AB, BB i AA zależy od tego, jakie zakończenia mają elementy, które mają zostać połączone. Jeżeli jeden element wymaga nakrętki, a drugi wymaga wkręcenia gwintu zewnętrznego, właściwym wyborem będzie złączka AB. Jeżeli oba elementy wymagają gwintów zewnętrznych, lepszym rozwiązaniem będzie BB. Jeżeli po obu stronach potrzebne są nakrętki, należy zastosować AA. W ofercie Hydron można znaleźć również inne warianty złączek AB, między innymi złączki proste AB metryczne, złączki AB łączące różne standardy gwintów oraz wersje przeznaczone do konkretnych typów instalacji. Dzięki temu można dobrać adapter nie tylko po rozmiarze, ale również po standardzie połączenia i wymaganiach montażowych.

Jak dobrać złączkę prostą AB BSP?

Dobór złączki AB BSP należy rozpocząć od ustalenia rozmiaru gwintu po stronie nakrętki oraz po stronie gwintu zewnętrznego. Następnie trzeba sprawdzić, czy złączka ma mieć po obu stronach ten sam rozmiar, czy ma być redukcją. W przypadku redukcji należy jasno określić, który gwint jest mniejszy, a który większy, ponieważ zamiana stron może spowodować, że element nie będzie pasował do układu. Drugim ważnym krokiem jest określenie warunków pracy instalacji. Innego doboru może wymagać prosta instalacja olejowa w warsztacie, a innego układ hydrauliczny maszyny pracującej w zmiennych temperaturach, przy drganiach, zabrudzeniu i częstych cyklach obciążenia. Warto także sprawdzić materiał wykonania, powłokę ochronną oraz sposób uszczelnienia, ponieważ te cechy wpływają na trwałość i bezpieczeństwo połączenia. Jeżeli złączka AB BSP ma być częścią większego układu, dobrze jest od razu sprawdzić kompatybilne przewody hydrauliczne na wymiar, końcówki do zakuwania, szybkozłącza, zawory oraz manometry. Takie podejście ułatwia skompletowanie całego połączenia i ogranicza ryzyko sytuacji, w której pojedynczy adapter pasuje do jednego elementu, ale nie współpracuje prawidłowo z resztą instalacji.

Najczęstsze błędy przy wyborze złączek AB BSP

Najczęstszym błędem przy doborze złączek AB BSP jest wybór elementu wyłącznie po orientacyjnym rozmiarze gwintu. W hydraulice siłowej podobne oznaczenia mogą dotyczyć różnych standardów, dlatego przed zakupem trzeba upewnić się, że chodzi rzeczywiście o gwint BSP, a nie o gwint metryczny, JIC, NPT lub ORFS. Błąd w tym zakresie może prowadzić do nieszczelności, uszkodzenia gwintu albo problemów z dokręceniem połączenia. Drugim częstym błędem jest nieuwzględnienie strony montażu. Złączka AB BSP nie jest tym samym, co złączka BB BSP lub AA BSP. Sama zgodność rozmiaru gwintu nie wystarczy, jeżeli konstrukcja adaptera nie odpowiada sposobowi połączenia w instalacji. Warto więc zweryfikować, czy potrzebna jest nakrętka, gwint zewnętrzny, dwie nakrętki, dwa gwinty zewnętrzne czy może złączka kątowa. Trzecim problemem jest niedopasowanie złączki do warunków pracy. W układach narażonych na drgania, wysokie ciśnienie, uszkodzenia mechaniczne lub korozję należy zwrócić większą uwagę na jakość wykonania i prawidłowy montaż. W razie wątpliwości warto skorzystać z doradztwa Hydron, ponieważ dobrze dobrana złączka jest niewielkim elementem, ale ma duży wpływ na szczelność i niezawodność całej instalacji.

Hydron jako dostawca złączek hydraulicznych BSP

Hydron dostarcza elementy hydrauliki siłowej dla klientów detalicznych, warsztatów, firm produkcyjnych, serwisów, rolnictwa, budownictwa i przemysłu. W ofercie sklepu znajdują się nie tylko złączki proste AB BSP, ale również szeroki wybór adapterów, przyłączek, przewodów, końcówek, szybkozłączy, zaworów, manometrów i akcesoriów niezbędnych do budowy oraz naprawy układów hydraulicznych. Duża dostępność produktów pozwala szybko skompletować zamówienie, a wsparcie techniczne ułatwia dobór właściwego rozwiązania do konkretnej maszyny lub instalacji. To szczególnie ważne wtedy, gdy klient nie ma pewności, czy potrzebuje złączki AB BSP, redukcji BSP, adaptera BB, złącza AA czy innego elementu z tej samej grupy produktowej. Hydron pomaga dobrać rozwiązania praktyczne, zgodne z zastosowaniem i dopasowane do realnych warunków pracy.

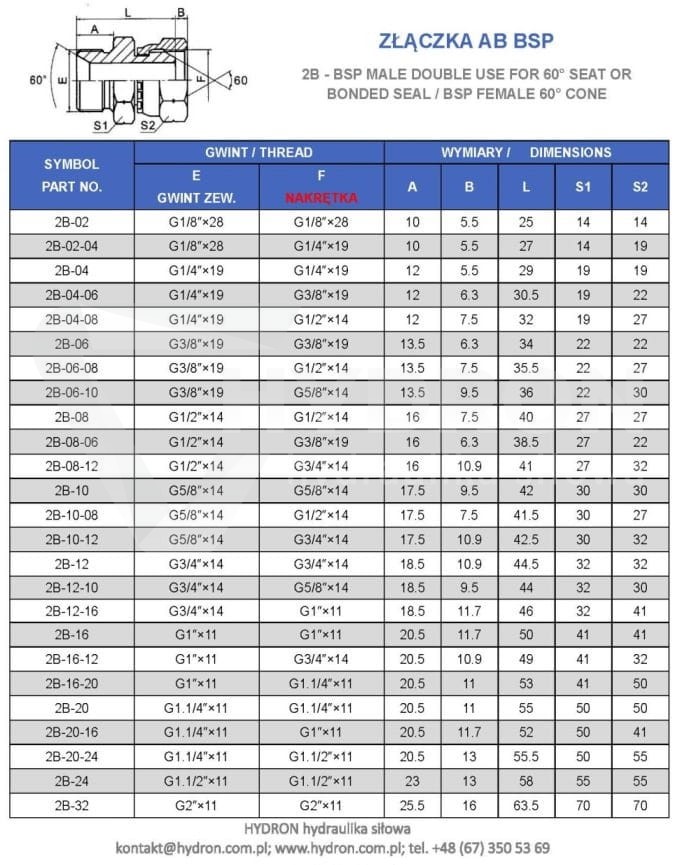

Parametry techniczne złączek prostych AB BSP

Złączki proste AB BSP dostępne w tej kategorii są przeznaczone do połączeń z gwintami calowymi BSP. Konstrukcja obejmuje nakrętkę z gwintem wewnętrznym po jednej stronie oraz gwint zewnętrzny po drugiej stronie. W ofercie znajdują się warianty z tym samym rozmiarem gwintu po obu stronach oraz wersje redukcyjne, w których gwint mniejszy i gwint większy mają różne wymiary. Typowe rozmiary obejmują między innymi 1/4" BSP, 3/8" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, 1.1/4" BSP, 1.1/2" BSP oraz 2" BSP. Standardowe wykonanie obejmuje stal z powłoką ochronną, a wybrane produkty mogą występować również w wersjach ze stali nierdzewnej. Złączki tego typu stosowane są przede wszystkim w instalacjach hydrauliki siłowej, układach olejowych, maszynach roboczych, instalacjach przemysłowych oraz serwisach przewodów hydraulicznych. Przed montażem należy zawsze potwierdzić rozmiar gwintu, typ przyłącza, rodzaj uszczelnienia oraz wymagania konkretnej instalacji.

Najczęstsze pytania o złączki proste AB BSP

Do czego służy złączka prosta AB BSP?

Złączka prosta AB BSP służy do łączenia elementów instalacji hydraulicznej wyposażonych w gwinty calowe BSP. Z jednej strony posiada nakrętkę z gwintem wewnętrznym, a z drugiej strony gwint zewnętrzny, dzięki czemu może pracować jako adapter, łącznik lub redukcja między różnymi rozmiarami przyłączy.

Czym różni się złączka AB BSP od złączki BB BSP?

Złączka AB BSP ma nakrętkę po jednej stronie i gwint zewnętrzny po drugiej stronie. Złączka BB BSP posiada dwa gwinty zewnętrzne. Różnica ta ma duże znaczenie podczas montażu, ponieważ oba typy złączek są przeznaczone do innych połączeń w instalacji hydraulicznej.

Czy złączki AB BSP występują jako redukcje?

Tak, złączki AB BSP występują również jako redukcje. Oznacza to, że po stronie nakrętki może znajdować się inny rozmiar gwintu niż po stronie gwintu zewnętrznego. Przykładem może być złączka 1/4" BSP / 3/8" BSP lub 1/2" BSP / 3/4" BSP.

Jak sprawdzić, czy potrzebuję gwintu BSP?

Najlepiej sprawdzić oznaczenie starej złączki, zmierzyć średnicę gwintu i porównać ją z tabelą gwintów. Warto też zweryfikować skok oraz typ uszczelnienia. Jeżeli nie masz pewności, można skorzystać z pomocy technicznej Hydron, aby uniknąć pomyłki między BSP, NPT, JIC, ORFS lub gwintem metrycznym.

Czy złączki AB BSP można stosować z przewodami hydraulicznymi?

Tak, złączki AB BSP mogą być stosowane jako element pośredni przy podłączaniu przewodów hydraulicznych, zaworów, rozdzielaczy, przyłączy i innych komponentów układu. Ważne jest jednak prawidłowe dobranie rozmiaru gwintu, strony montażu oraz typu połączenia.

Zamów złączki proste AB BSP w Hydron

Wybierz złączki proste AB BSP dopasowane do swojej instalacji i zamów elementy potrzebne do naprawy, modernizacji lub budowy układu hydraulicznego. Hydron oferuje szeroki wybór złączek, fachowe wsparcie techniczne oraz szybkie kompletowanie zamówień dla klientów detalicznych i firm. Sprawdź dostępne warianty i dobierz złączkę nakrętną BSP do swojej maszyny, przewodu lub instalacji.
