Złączki proste AB z gwintami metrycznymi
Złączki proste nakrętne AB metryczne - gwint wewnętrzny / gwint zewnętrzny
Złączka prosta AB – co to jest ? Złączka prosta AB to element złączny armatury hydraulicznej stosowany do łączenia przewodów hydraulicznych, rur oraz innych komponentów układu hydraulicznego. Charakteryzuje się prostą konstrukcją i umożliwia połączenie dwóch elementów o tych samych średnicach gwintów, zapewniając szczelność i wytrzymałość nawet w warunkach wysokiego ciśnienia. Złączka prosta AB z jednej strony nakrętka z gwintem metrycznym z gniazdem 24°, z drugiej strony gwint zewnętrzny metryczny. Zastosowanie : Stosowane w hydraulice do połączeń w układach olejowych. Wykonana ze stali automatowej, pokryta warstwą antykorozyjną O-cynk w pasywacji białej. Występuje w wersji lekkiej (L – do 16 MPa) oraz ciężkiej (S – do 32 MPa) W ofercie posiadamy również złączki proste z gwintami calowymi oraz JIC. Złączki występują również w wersjach redukcyjnych. Wykonanie według DIN 2353.

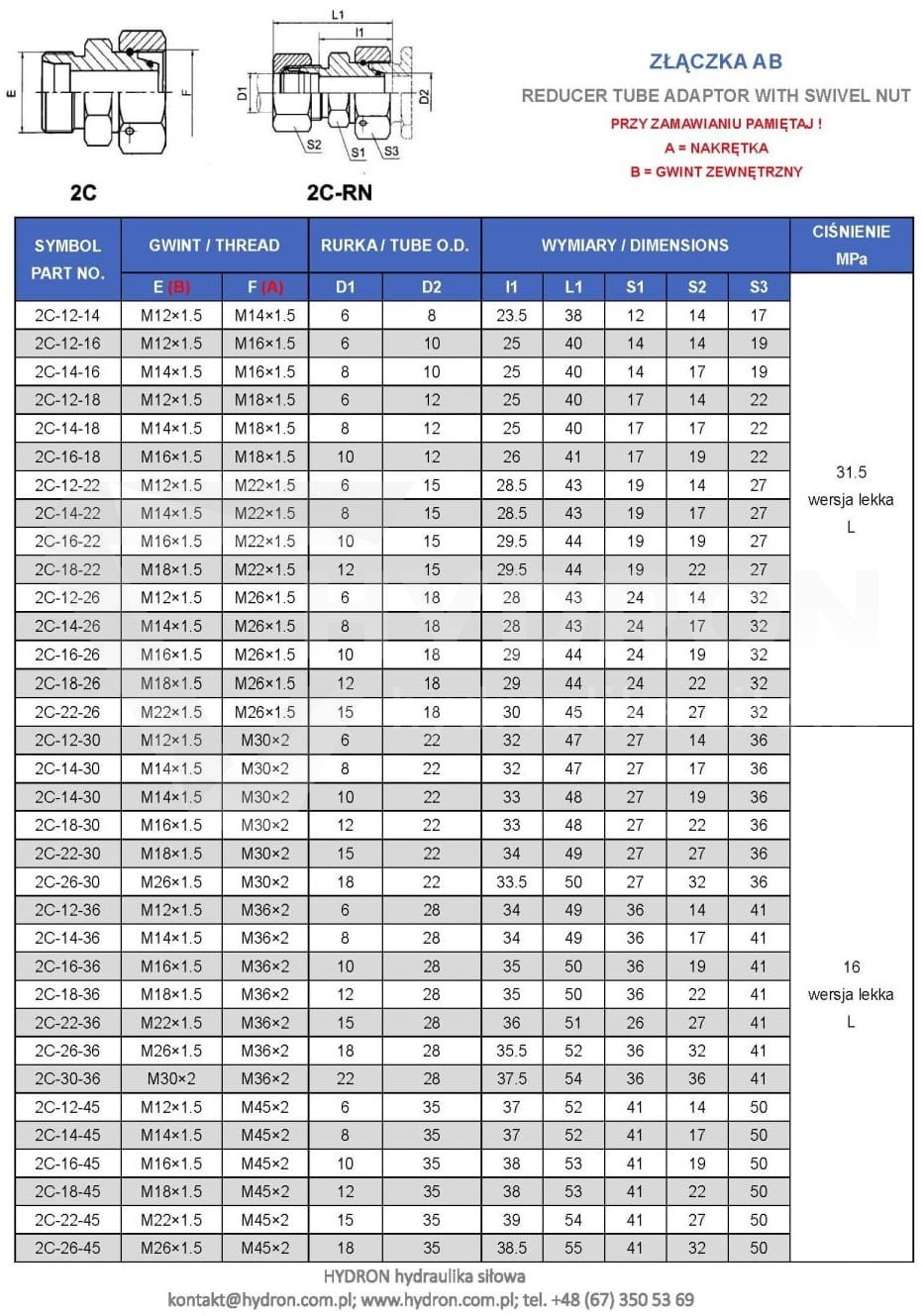

Złącza nakrętne redukcyjne - redukcja gwintu metrycznego

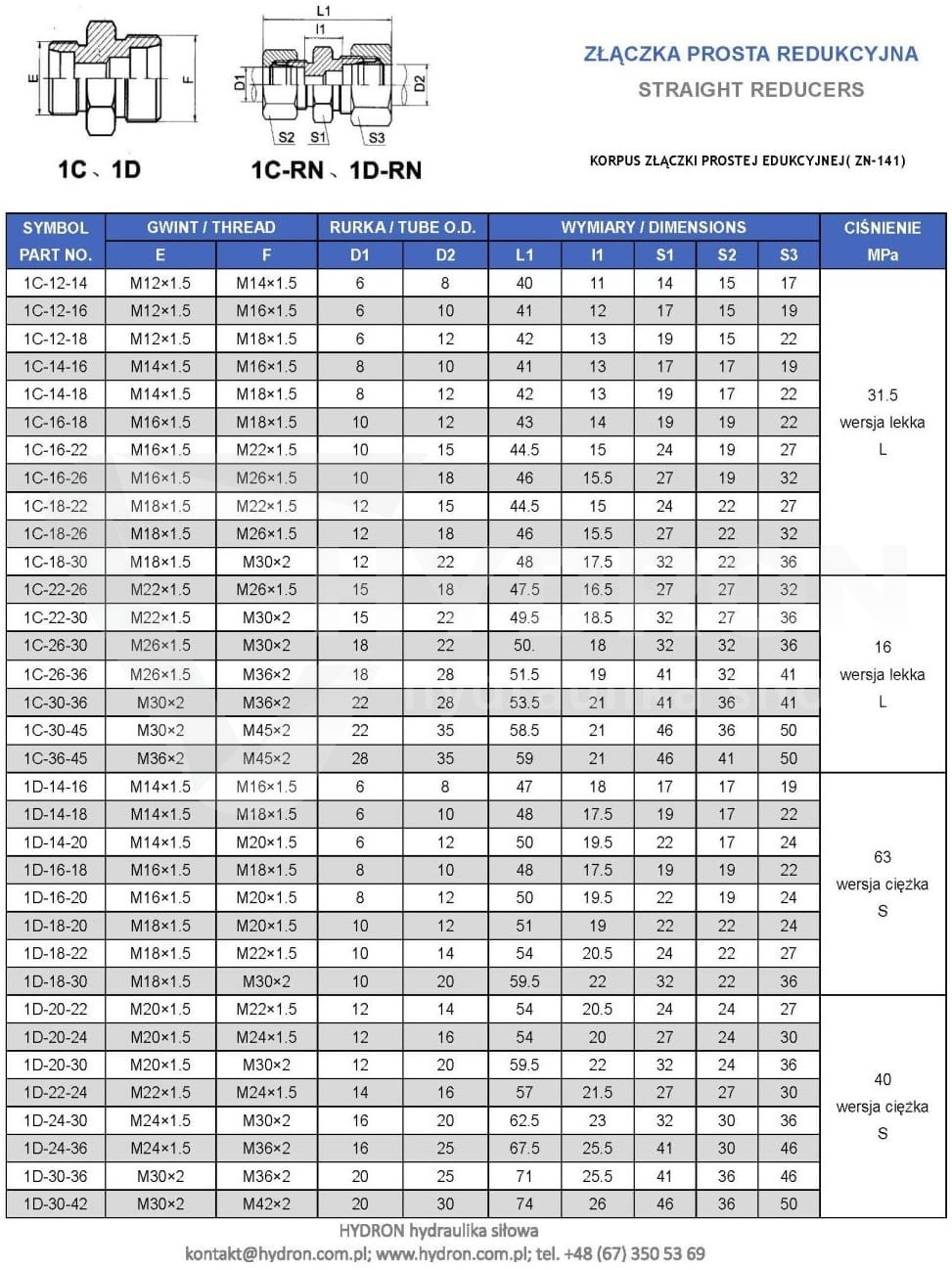

Złączki proste AB występują w dwóch wariantach gwintowych: Z tymi samymi wielkościami gwintów, co oznacza, że oba zakończenia mają identyczne parametry, dzięki czemu można je stosować do bezpośredniego łączenia przewodów i rur bez konieczności stosowania redukcji. Wersja redukcyjna – znana jako Złącze redukcyjne nakrętne, pozwala na łączenie elementów o różnych średnicach gwintów, umożliwiając redukcję średnicy przewodu w układzie hydraulicznym. Złączan nakrętne redukcyjne to prosto mówić redukcja gwintu metrycznego gwint wewnętrzny na gwint zewnętrzny.
Alternatywne nazwy dla złączek AB
- Złącze redukcyjne nakrętne seria "L" i "S"
- Reducing tube adappter with swivel nut "L" and "S" series
- DA Adapter dystansowy
- RED Łącznik redukcyjny stożka 24° z nakrętką obrotową
- Złączka prosta redukcyjna z nakrętką XRED TN432
Standardowy typoszereg złączek AB
|
Gwint |
d1 |
Gwint |
d2 |
Ciśnienie robocze [bar] |
Symbol |
|
M12x1,5 |
6 |
M12x1,5 |
6 |
400 |
|
|
M14x1,5 |
8 |
M14x1,5 |
8 |
400 |
|
|
M16x1,5 |
10 |
M16x1,5 |
10 |
350 |
|
|
M18x1,5 |
12 |
M18x1,5 |
12 |
330 |
|
|
M22x1,5 |
15 |
M22x1,5 |
15 |
275 |
|
|
M22x1,5 |
16 |
M22x1,5 |
16 |
275 |
AB M22x1,5 16L |
|
M26x1,5 |
18 |
M26x1,5 |
18 |
250 |
|
|
M27x1,5 |
18 |
M27x1,5 |
18 |
250 |
AB M27x1,5 18L |
|
M27x2 |
18 |
M27x2 |
18 |
250 |
AB M27x2 18L |
|
M30x2 |
22 |
M30x2 |
22 |
215 |
|
|
M36x2 |
28 |
M36x2 |
28 |
165 |
|
|
M45x2 |
35 |
M45x2 |
35 |
125 |
|
|
M52x2 |
42 |
M52x2 |
42 |
90 |
AB M52x2 42L |
