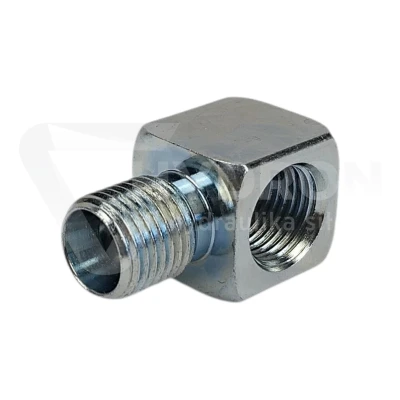

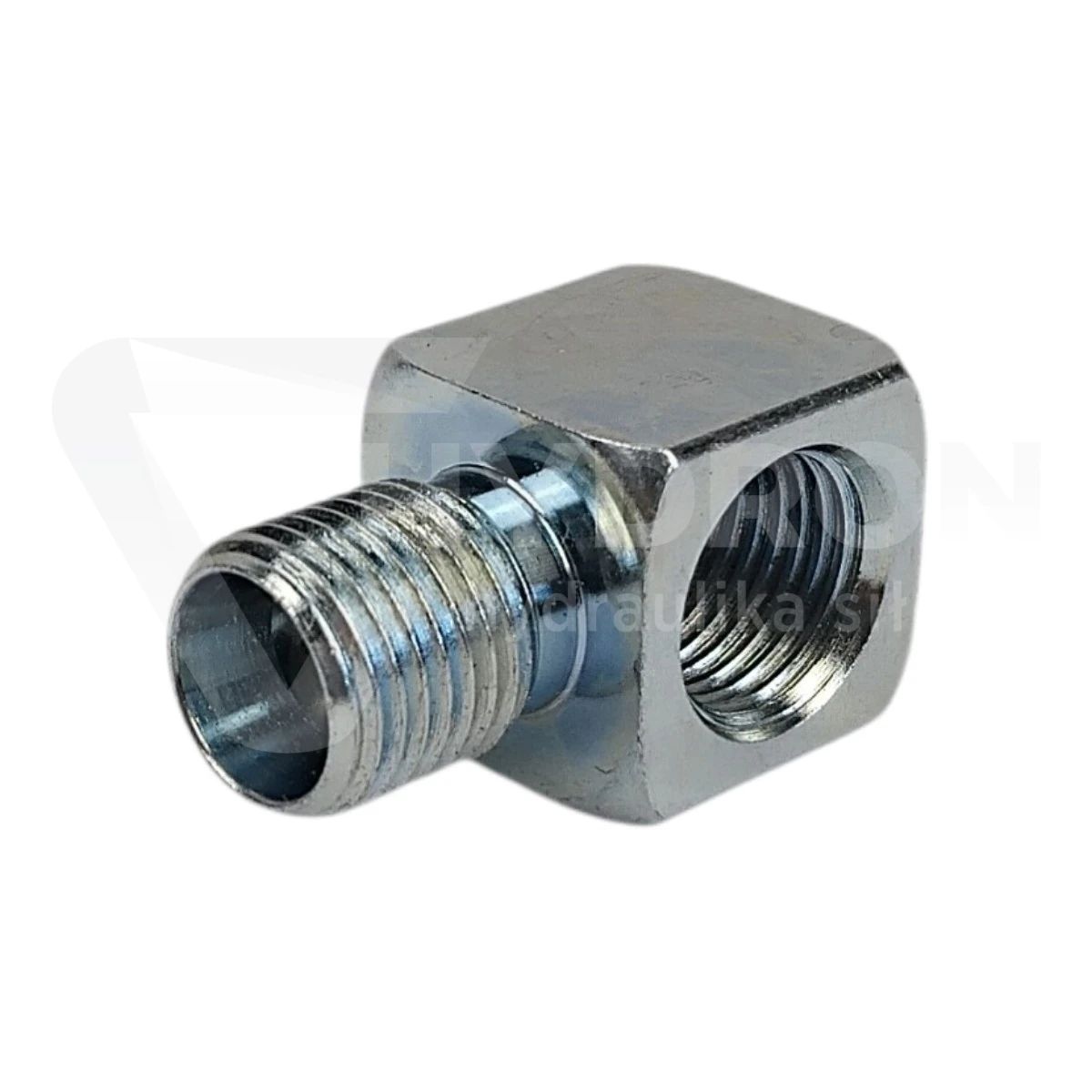

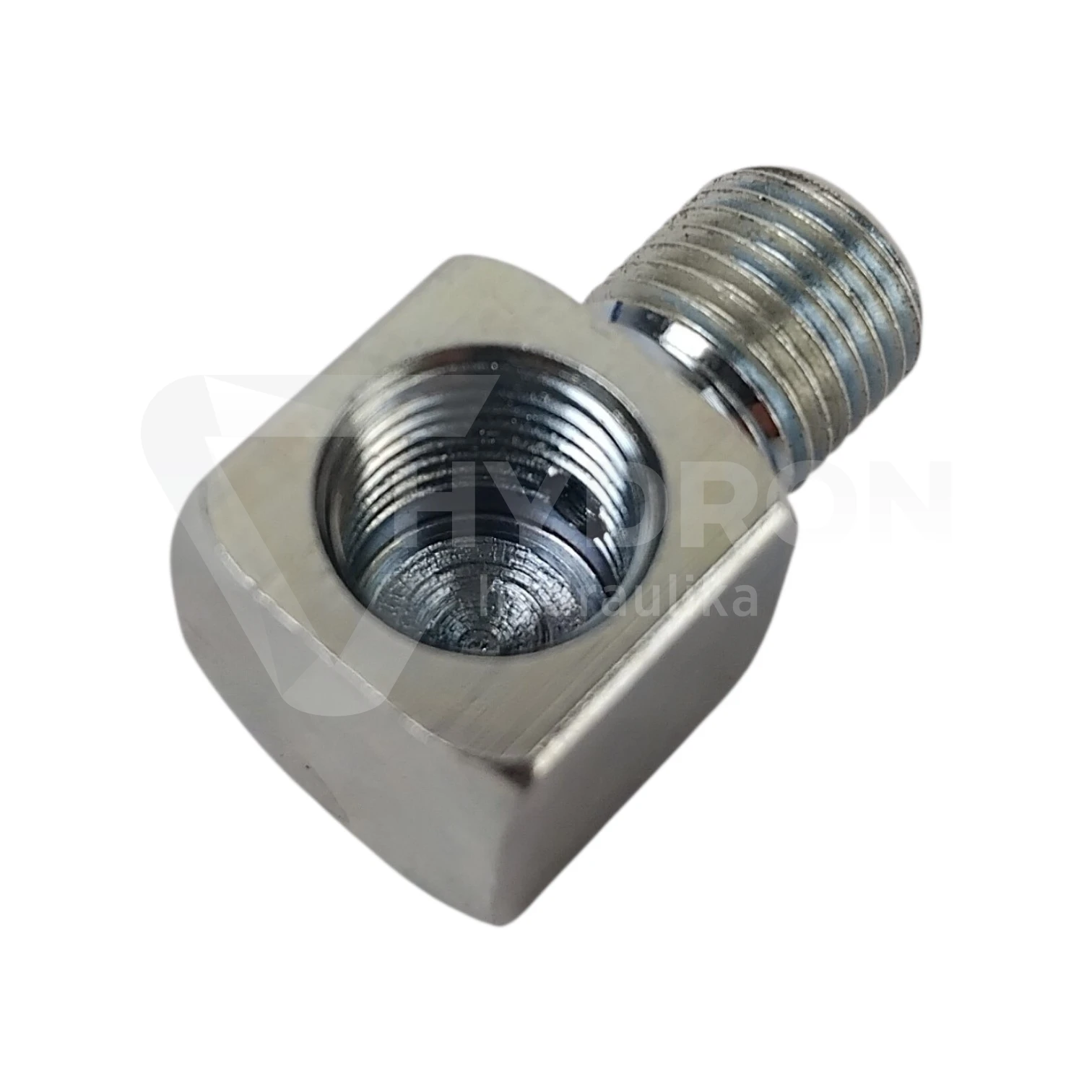

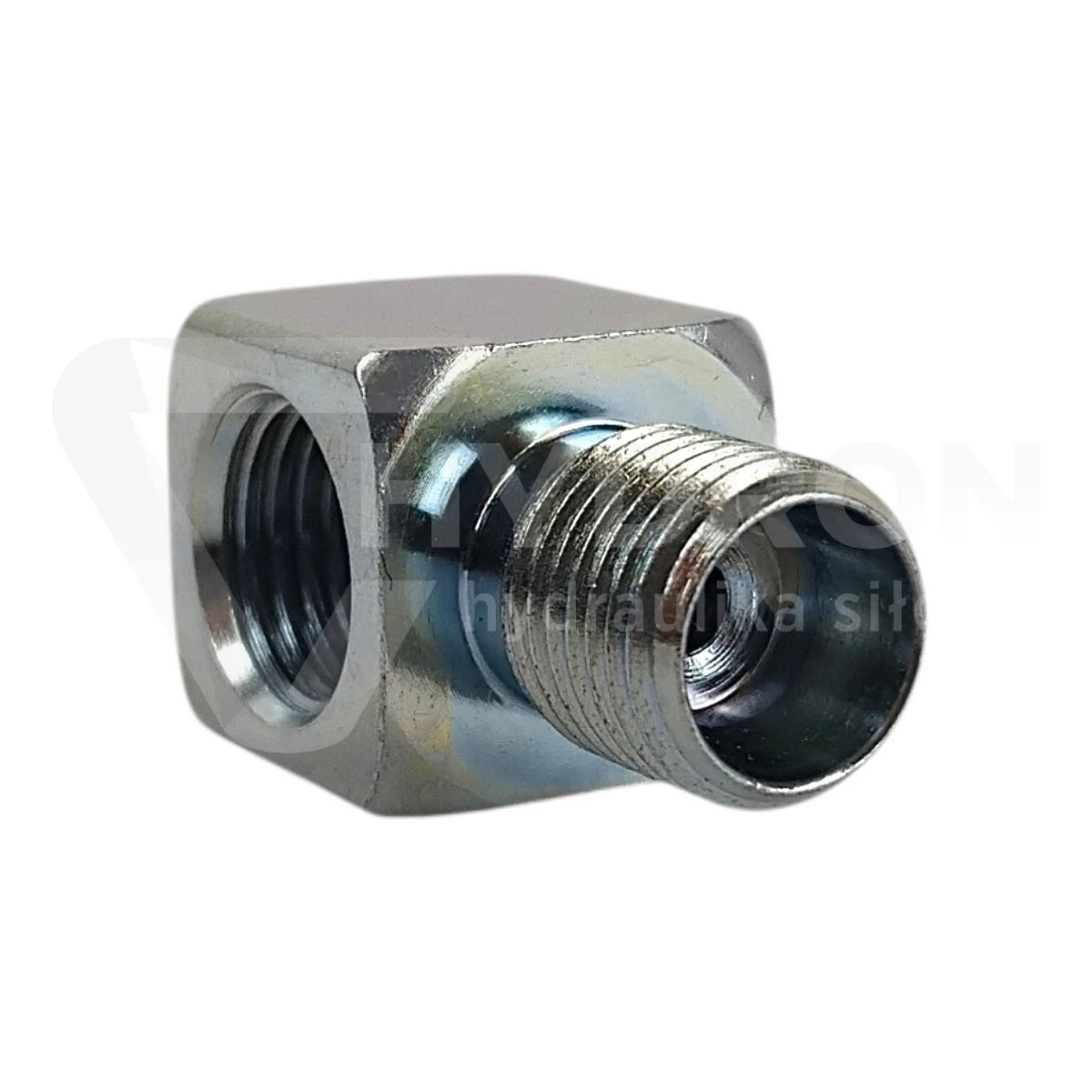

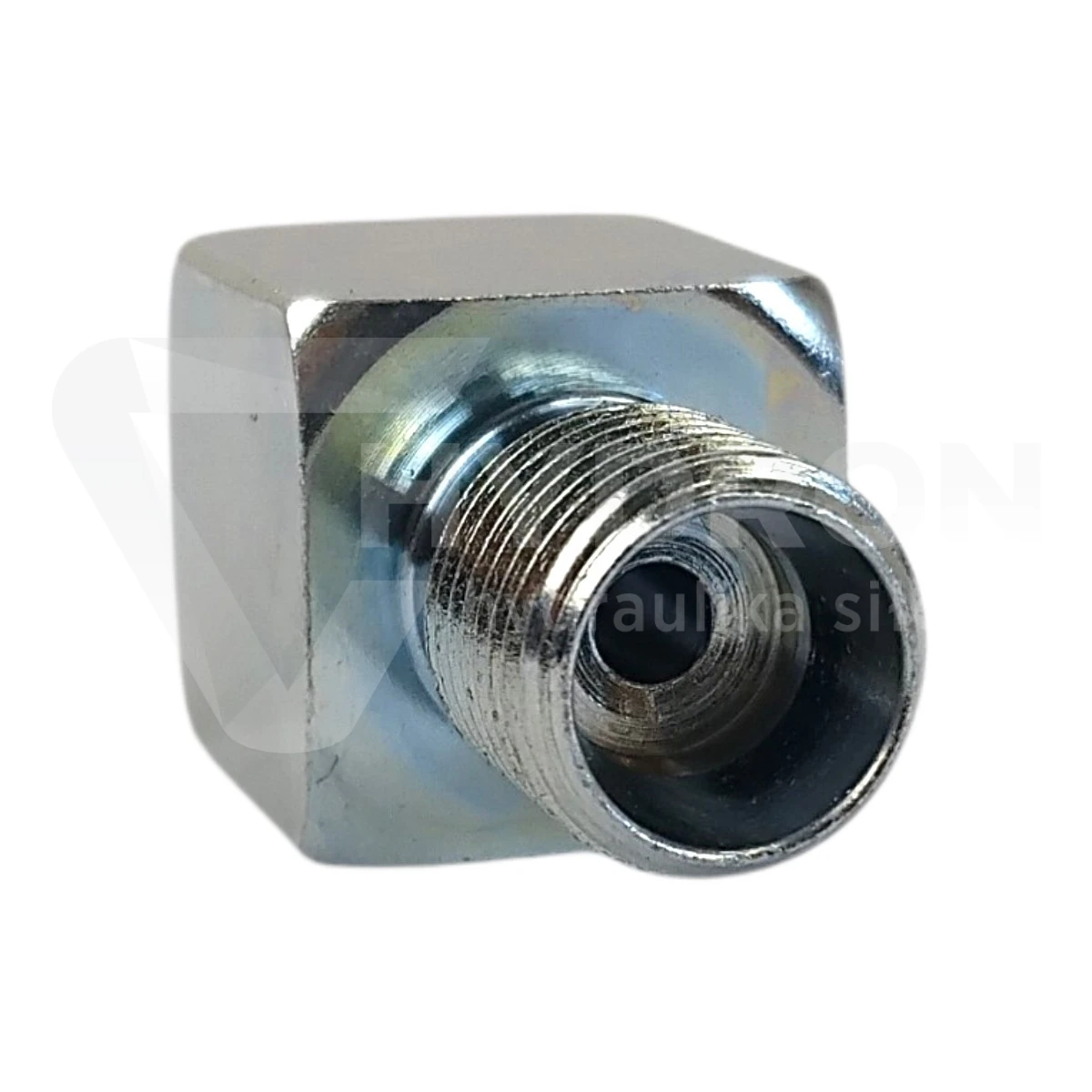

Adapter kątowy AK90 M10X1/M8x1

Przejdź do sekcji Opinie

11,69 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Rodzaj Końcówka kątowa 90°
Do przewodu 6 mm
Gwint 1 M10x1
Rodzaj gwintu 1 Gwint wewnętrzny
Gwint 2 M8x1
Rodzaj gwintu 2 Gwint zewnętrzny
Na rurkę 4 mm
Temperatura pracy -55°C do +100°C
Ciśnienie robocze 600 BAR
Materiał Stal automatowa/ocynk

Opis

Adapter kątowy AK90° M10x1 / M8x1 kolanko do układów centralnego smarowania

Adapter kątowy AK90° M10x1 / M8x1 (złącze kolankowe 90°) to precyzyjny kompresyjny element złączny stosowany w wysokociśnieniowych instalacjach centralnego smarowania maszyn przemysłowych, rolniczych, budowlanych oraz pojazdów ciężarowych. Złączka posiada po jednej stronie męski gwint metryczny M10x1 (w wykonaniu stożkowym samouszczelniającym, wkręcanym bezpośrednio w blok dozownika smaru lub oprawę łożyska), a po drugiej stronie gniazdo z gwintem M8x1 (pod rurkę 4LL lub 6LL z gniazdem na pierścień zacinający lub z gwintem wewnętrznym M8x1). Konstrukcja kątowa 90° pozwala na prostopadłą zmianę kierunku prowadzenia elastycznego węża smarowego lub sztywnej rurki miedzianej/stalowej fi 4 mm lub fi 6 mm w miejscach o mocno ograniczonej przestrzeni montażowej. Zapobiega to załamaniom przewodu i gwarantuje swobodny przepływ środka smarnego do punktu tarcia. Wykonany z trwałej stali automatowej zabezpieczonej galwaniczną powłoką cynkową, adapter wytrzymuje ciśnienie robocze dochodzące do 500 bar i zapewnia pełną szczelność układu smarowniczego.

Zastosowanie, konstrukcja i zalety adaptera kątowego AK90° M10x1 / M8x1

W układach automatycznego dozowania smaru plastycznego oraz oleju technicznego właściwy dobór złączek kolankowych ma bezpośredni wpływ na płynność podawania chłodziwa lub smaru do węzłów tarcia. Adapter AK90° M10x1 / M8x1 rozwiązuje problem trudnego dostępu do punktów smarowniczych w obudowach łożysk, przegubach i prowadnicach.

Zmiana kierunku pod kątem 90°: Umożliwia swobodne poprowadzenie przewodu smarnego w ciasnych wnękach maszyn bez konieczności stosowania nadmiernego promienia gięcia rurki.
Odporność na wysokie ciśnienia do 500 bar: Wytrzymuje impulsowe skoki ciśnienia wytwarzane przez tłokowe pompy centralnego smarowania podczas podawania gęstego smaru (klasy NLGI 000, 00, 0, 1, 2).
Precyzyjne gwinty metryczne M10x1 i M8x1: Gwint M10x1 (średnica zewnętrzna suwmiarką 9,8–10,0 mm) oraz M8x1 (średnica zewnętrzna 7,8–8,0 mm) gwarantują stabilne połączenie.
Galwaniczna powłoka ochronna: Ocynk w pasywacji białej zabezpiecza korpus przed wilgocią, pyłem warsztatowym oraz opiarami chemicznymi.
Szeroki zakres temperatur roboczych: Przystosowany do pracy w trudnych warunkach środowiskowych od -40°C do +120°C (w wersjach ze stali nierdzewnej AISI 316L aż do +250°C).

Z czym łączyć adapter kątowy AK90° M10x1 / M8x1 i jak uniknąć błędów?

Adapter kątowy AK90° M10x1 / M8x1 współpracuje ze wszystkimi powszechnie stosowanymi elementami instalacji smarowniczych:

Przewody do centralnego smarowania: Przewody poliamidowe PA12 (np. 6x1,5, 4x1,5) oraz wysokociśnieniowe węże elastyczne z oplotem tekstylnym.
Złączki wtykowe i zacinające: Do gniazda M8x1 wkręca się złączki proste GE6-LLM lub GE4-LLM, pierścienie zacinające 4LL/6LL oraz nakrętki M8x1 lub złączki wtykowe typu push-in.
Punkty smarowne urządzeń: Gwint M10x1 wkręca się w nagwintowane gniazda obudów łożysk tocznych, opraw łożyskowych, prowadnic liniowych, zwrotnic i przegubów maszyn rolniczych i budowlanych.

Przed montażem adaptera należy dokładnie upewnić się suwmiarką, czy gwint w korpusie maszyny to metryczny M10x1 (skok 1 mm), a nie mniejszy M8x1, M6x1 lub calowy 1/8" NPT/BSPT. Wkręcanie na siłę gwintu o niewłaściwym skoku spowoduje zerwanie zwojów w obudowie łożyska. Przy dokręcaniu gwintu stożkowego M10x1 należy zachować umiarkowany moment dokręcenia, aby nie ściąć czopa gwintowanego.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Adapter kątowy AK90° M10x1 / M8x1
Gwint 1 (wkręcany / korpusowy)	M10x1 (metryczny zewnętrzny, średnica suwmiarką 9,8–10,0 mm)
Gwint 2 (przewodowy / rurkowy)	M8x1 (metryczny 4LL/6LL, średnica suwmiarką 7,8–8,0 mm)
Kąt przyłącza	90° (kolanko)
Maksymalne ciśnienie robocze	do 500 bar
Materiał i pokrycie	Stal automatowa ocynkowana (opcjonalnie stal nierdzewna 316L)
Przeznaczenie i media	Układy centralnego smarowania (smar plastyczny, olej opałowy/przemysłowy)
Kod katalogowy / symbol	AK90 M10x1/M8x1 (W90 6-LLM M8x1/M10x1)

Najczęściej zadawane pytania (FAQ)

Do czego służy adapter kątowy AK90° M10x1 / M8x1?

Służy do prostopadłego wyprowadzenia przewodu smarowego z korpusu łożyska lub punktu smarowniczego pod kątem 90°, umożliwiając redukcję przyłącza z M10x1 na M8x1 w ciasnych przestrzeniach montażowych.

Jak zmierzyć gwint M10x1 oraz M8x1 suwmiarką?

Zewnętrzny gwint M10x1 wykazuje na zwojach około 9,8–10,0 mm przy skoku 1 mm. Gwint M8x1 wykazuje średnicę zewnętrzną około 7,8–8,0 mm przy skoku 1 mm.

Jakie ciśnienie wytrzymuje ten adapter?

Adapter przystosowany jest do pracy w wysokociśnieniowych układach centralnego smarowania i wytrzymuje ciśnienie robocze dochodzące do 500 bar.

Z jakimi przewodami współpracuje ten adapter?

Współpracuje z poliamidowymi przewodami smarowymi PA12 (np. 6x1,5 mm, 4x1,5 mm), elastycznymi wężami wysokociśnieniowymi z zakutymi końcówkami oraz z miedzianymi i stalowymi rurkami o średnicy 4 mm lub 6 mm.
