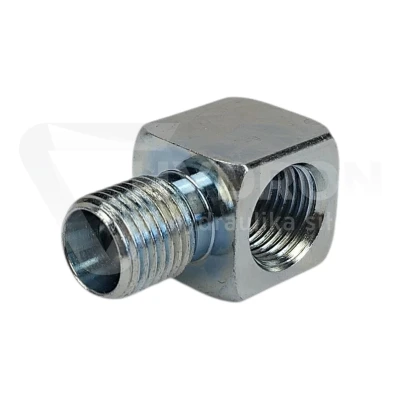

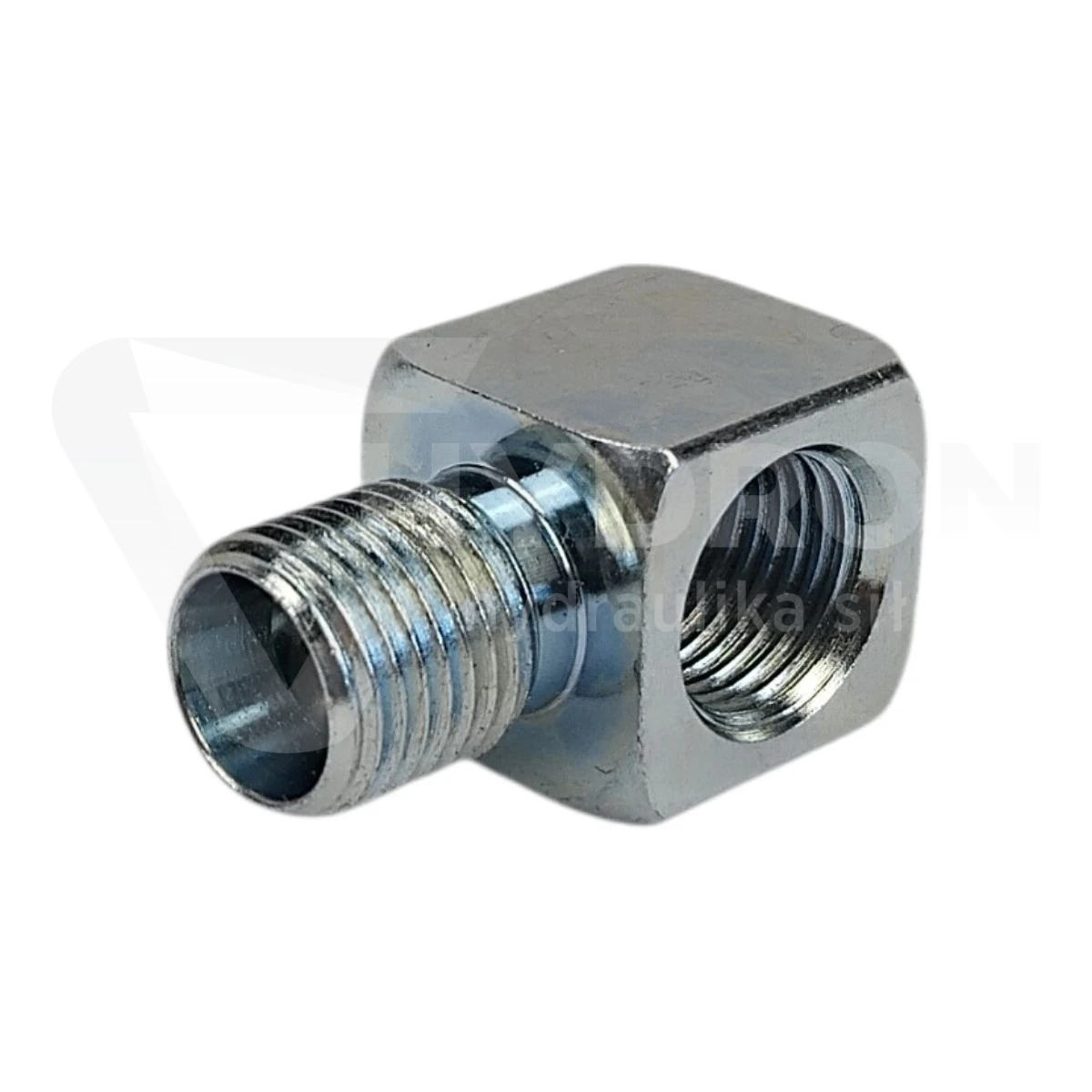

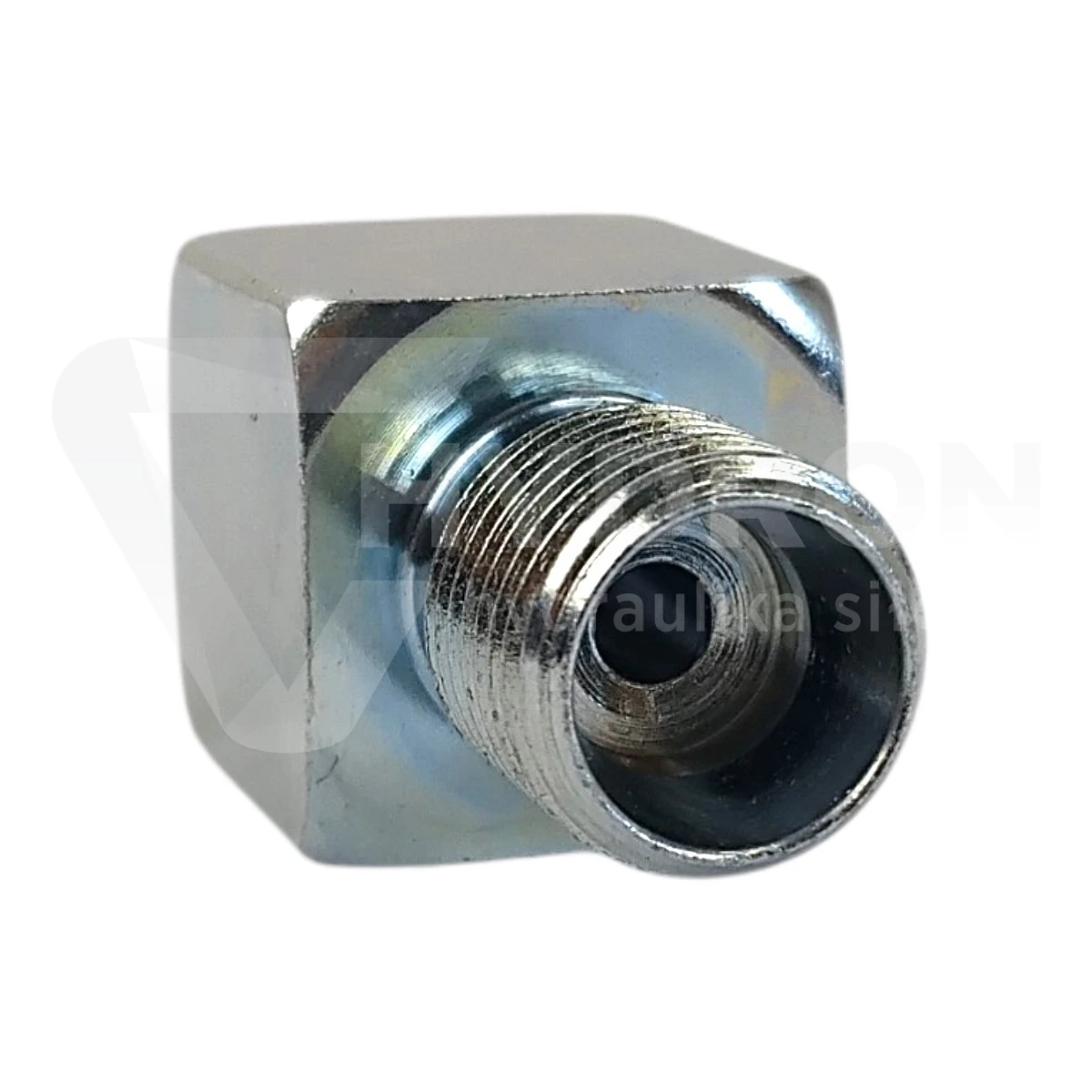

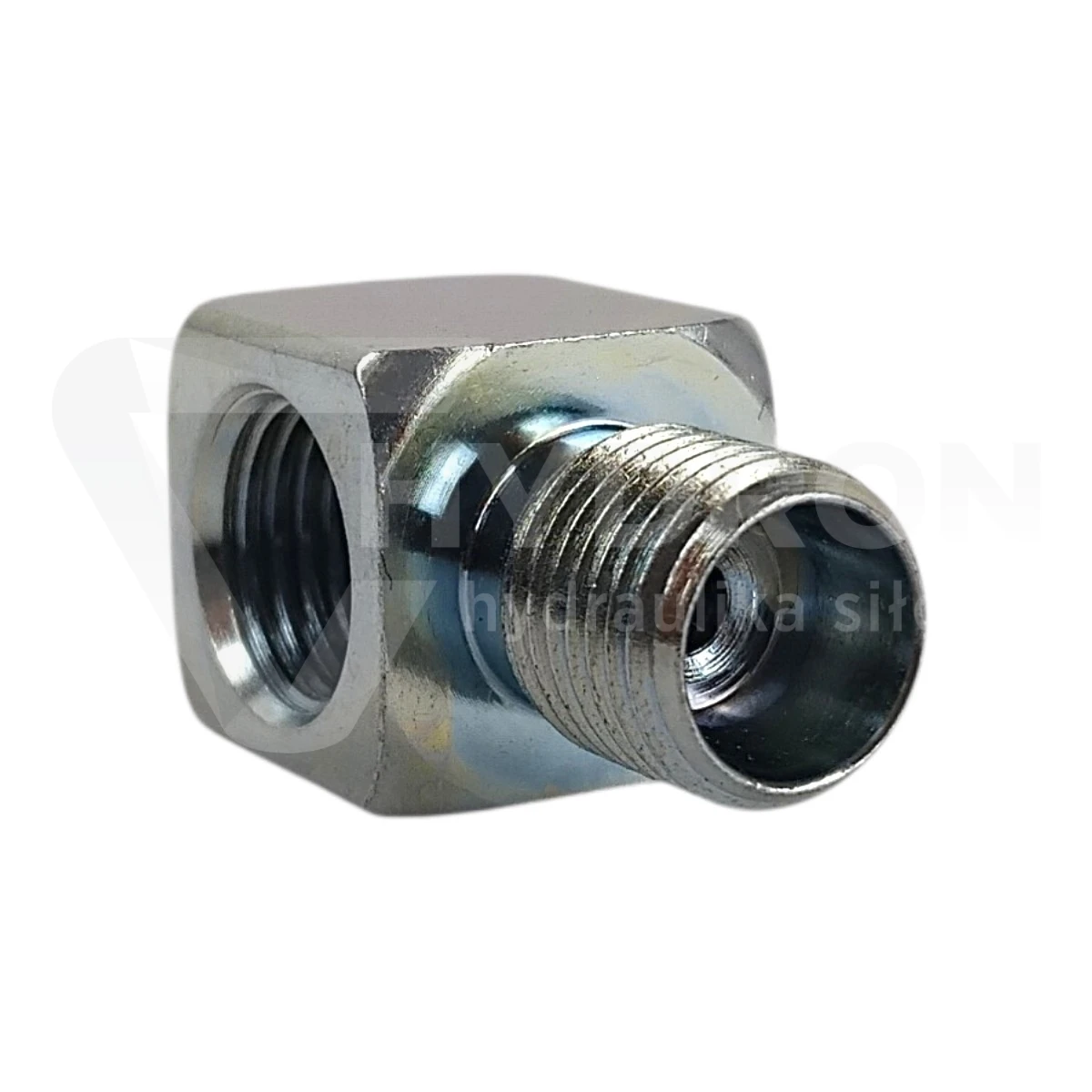

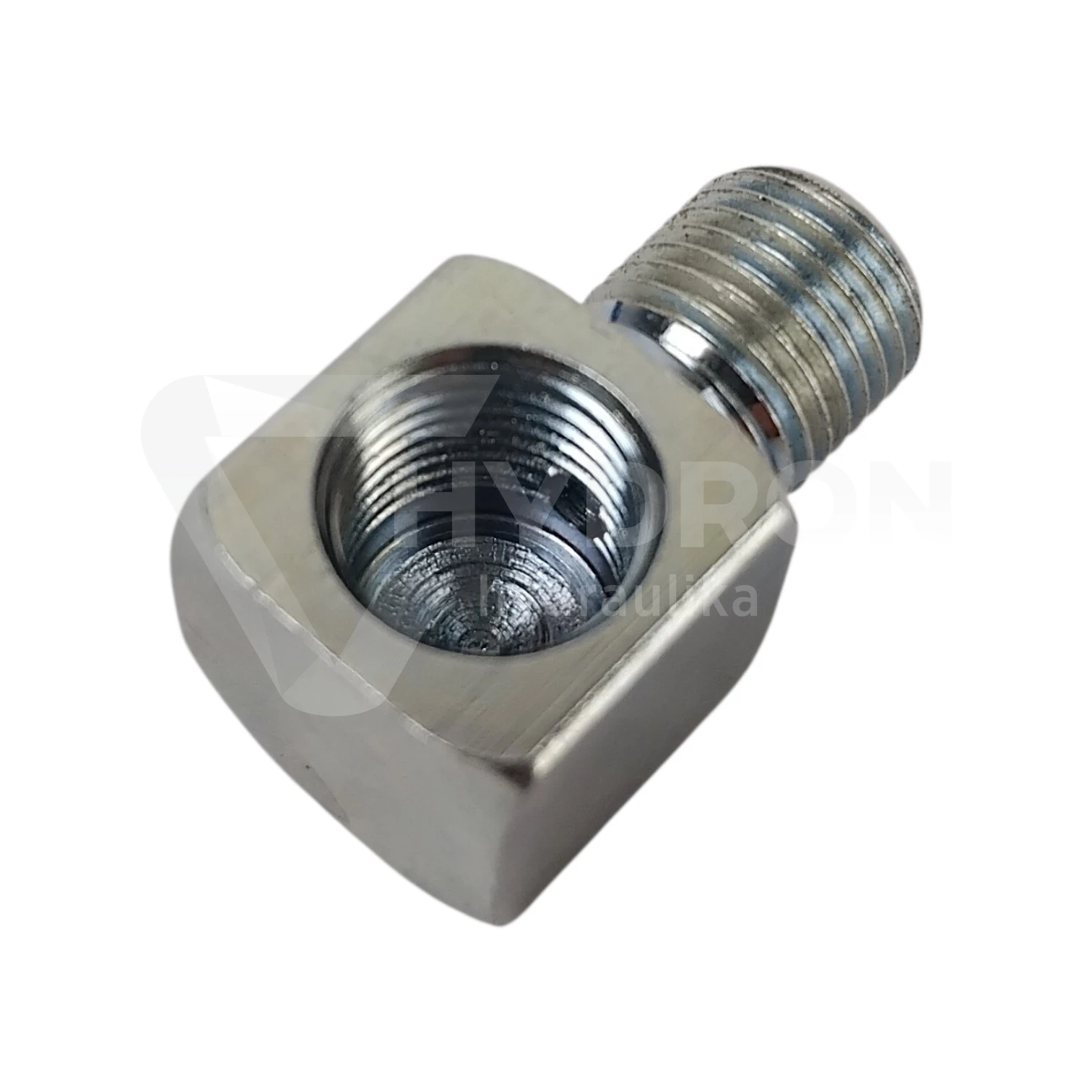

Adapter kątowy AK90 M6X1/M10x1

Przejdź do sekcji Opinie

13,33 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Rodzaj Końcówka prosta
Do przewodu 6 mm
Gwint 1 M6x1
Rodzaj gwintu 1 Gwint wewnętrzny
Gwint 2 M10x1
Rodzaj gwintu 2 Gwint zewnętrzny
Temperatura pracy -55°C do +100°C
Ciśnienie robocze 600 BAR
Materiał Stal automatowa/ocynk

Opis

Adapter kątowy AK90° M6x1 / M10x1 kolanko do układów centralnego smarowania

Adapter kątowy AK90° M6x1 / M10x1 (złącze kolankowe 90°) to specjalistyczny kompresyjny element złączny przeznaczony do stosowania w wysokociśnieniowych układach centralnego smarowania maszyn przemysłowych, rolniczych, budowlanych oraz pojazdów ciężarowych. Złączka posiada z jednej strony męski gwint metryczny M6x1 (najczęściej w wykonaniu stożkowym samouszczelniającym, przeznaczonym do wkręcenia w korpus łożyska lub blok dozownika), a z drugiej strony gniazdo z gwintem M10x1 (standardowo w wersji pod rurkę 6LL z gniazdem na pierścień zacinający lub z gwintem wewnętrznym M10x1). Konstrukcja kątowa 90° pozwala na prostopadłą zmianę kierunku prowadzenia elastycznego węża smarowego lub sztywnej rurki miedzianej/stalowej fi 6 mm w miejscach o mocno ograniczonej przestrzeni montażowej, eliminując ryzyko zaginania przewodu oraz powstania zatoru w przepływie środka smarnego. Wykonany z trwałej stali automatowej zabezpieczonej antykorozyjnie powłoką cynkową, adapter wytrzymuje ciśnienie robocze dochodzące do 500 bar i zapewnia pełną szczelność instalacji smarowniczej.

Zastosowanie, konstrukcja i zalety adaptera kątowego AK90° M6x1 / M10x1

W układach automatycznego dozowania smaru plastycznego oraz oleju technicznego właściwy dobór złączek kolankowych ma bezpośredni wpływ na płynność podawania chłodziwa lub smaru do węzłów tarcia. Adapter AK90° M6x1 / M10x1 rozwiąże problem trudnego dostępu do punktów smarowniczych w obudowach łożysk, przegubach i prowadnicach.

Zmiana kierunku pod kątem 90°: Umożliwia swobodne poprowadzenie przewodu smarnego w ciasnych wnękach maszyn bez konieczności nadmiernego promienia gięcia rurki.
Odporność na wysokie ciśnienia do 500 bar: Wytrzymuje impulsowe skoki ciśnienia wytwarzane przez tłokowe pompy centralnego smarowania podczas podawania gęstego smaru (klasy NLGI 000, 00, 0, 1, 2).
Precyzyjne gwinty metryczne M6x1 i M10x1: Gwint M6x1 (średnica zewnętrzna suwmiarką 5,8–6,0 mm) służy do montażu w korpusie, natomiast M10x1 (średnica 9,8–10,0 mm) umożliwia stabilne przyłączenie przewodu smarowego.
Galwaniczna powłoka ochronna: Ocynk w pasywacji białej zabezpiecza korpus przed wilgocią, pyłem warsztatowym oraz opiarami chemicznymi.
Szeroki zakres temperatur roboczych: Przystosowany do pracy w trudnych warunkach środowiskowych od -40°C do +120°C (w wersjach ze stali nierdzewnej AISI 316L aż do +250°C).

Z czym łączyć adapter kątowy AK90° M6x1 / M10x1 i jak uniknąć błędów?

Adapter kątowy AK90° M6x1 / M10x1 współpracuje ze wszystkimi powszechnie stosowanymi elementami instalacji smarowniczych:

Przewody do centralnego smarowania: Przewody poliamidowe PA12 (np. 6x1,5, 4x1,5) oraz wysokociśnieniowe węże elastyczne z oplotem tekstylnym.
Złączki wtykowe i zacinające: Do gniazda M10x1 wkręca się złączki proste GE6-LLM, pierścienie zacinające 6LL oraz nakrętki M10x1 na rurkę fi 6 mm lub złączki wtykowe typu push-in.
Punkty smarowne urządzeń: Zewnętrzny gwint M6x1 wkręca się w nagwintowane gniazda obudów łożysk tocznych, opraw łożyskowych, prowadnic liniowych, zwrotnic i przegubów maszyn rolniczych i budowlanych.

Przed montażem adaptera należy dokładnie upewnić się suwmiarką, czy gwint w korpusie maszyny to metryczny M6x1 (skok 1 mm), a nie mniejszy M5x0,8 lub calowy 1/8" NPT/BSPT. Wkręcanie na siłę gwintu o niewłaściwym skoku spowoduje zerwanie zwojów w obudowie łożyska. Przy dokręcaniu gwintu stożkowego M6x1 należy zachować umiarkowany moment dokręcenia, aby nie ściąć czopa gwintowanego.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Adapter kątowy AK90° M6x1 / M10x1
Gwint 1 (wkręcany korpusowy)	M6x1 (metryczny zewnętrzny, średnica suwmiarką 5,8–6,0 mm)
Gwint 2 (przewodowy / rurkowy)	M10x1 (metryczny 6LL, średnica suwmiarką 9,8–10,0 mm)
Kąt przyłącza	90° (kolanko)
Maksymalne ciśnienie robocze	do 500 bar
Materiał i pokrycie	Stal automatowa ocynkowana (opcjonalnie stal nierdzewna 316L)
Przeznaczenie i media	Układy centralnego smarowania (smar plastyczny, olej opałowy/przemysłowy)
Kod katalogowy / symbol	AK90 M6x1/M10x1 (W90 6-LLM M6x1)

Najczęściej zadawane pytania (FAQ)

Do czego służy adapter kątowy AK90° M6x1 / M10x1?

Służy do prostopadłego wyprowadzenia przewodu smarowego z korpusu łożyska lub punktu smarowniczego wyposażonego w gwint M6x1 pod kątem 90°, umożliwiając podłączenie rurki lub przewodu M10x1 (6LL) w ciasnych miejscach.

Jak zmierzyć gwint M6x1 oraz M10x1 suwmiarką?

Zewnętrzny gwint M6x1 wykazuje na zwojach około 5,8–6,0 mm przy skoku 1 mm. Gwint M10x1 wykazuje średnicę zewnętrzną około 9,8–10,0 mm przy skoku 1 mm.

Jakie ciśnienie wytrzymuje ten adapter?

Adapter przystosowany jest do pracy w wysokociśnieniowych układach centralnego smarowania i wytrzymuje ciśnienie robocze dochodzące do 500 bar.

Z jakimi przewodami współpracuje ten adapter?

Współpracuje z poliamidowymi przewodami smarowymi PA12 (np. 6x1,5 mm), elastycznymi wężami wysokociśnieniowymi z zakutymi końcówkami oraz z miedzianymi i stalowymi rurkami o średnicy 6 mm.
