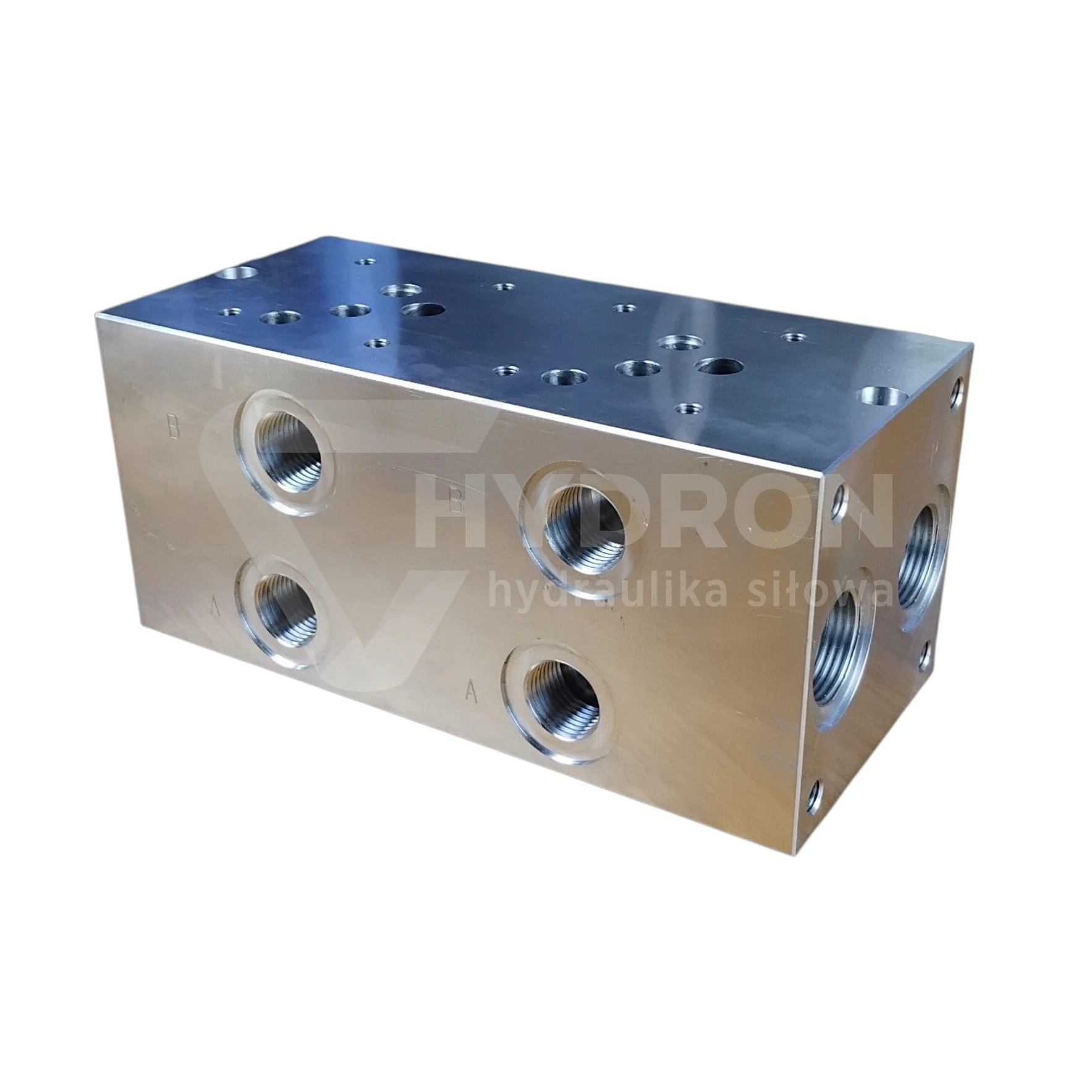

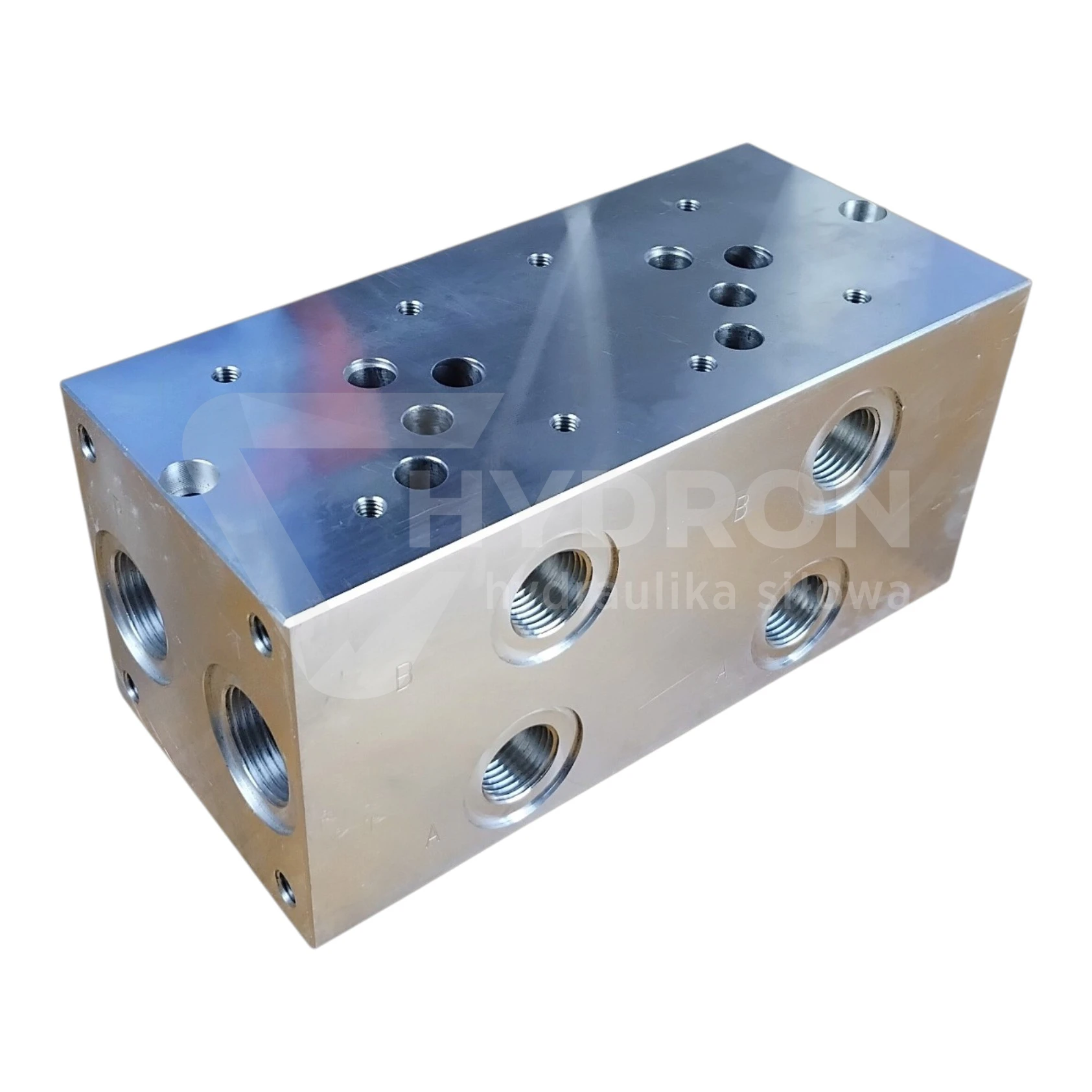

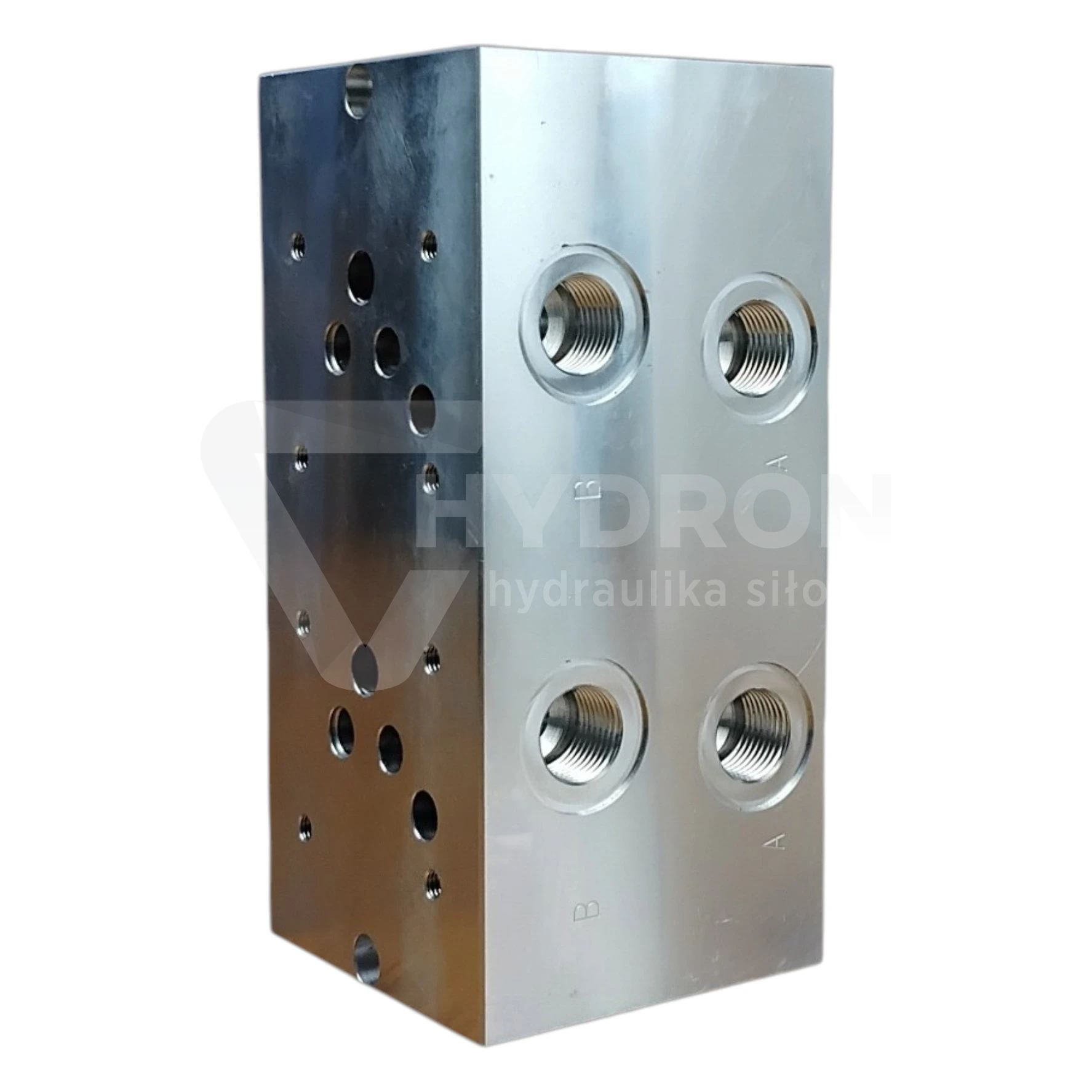

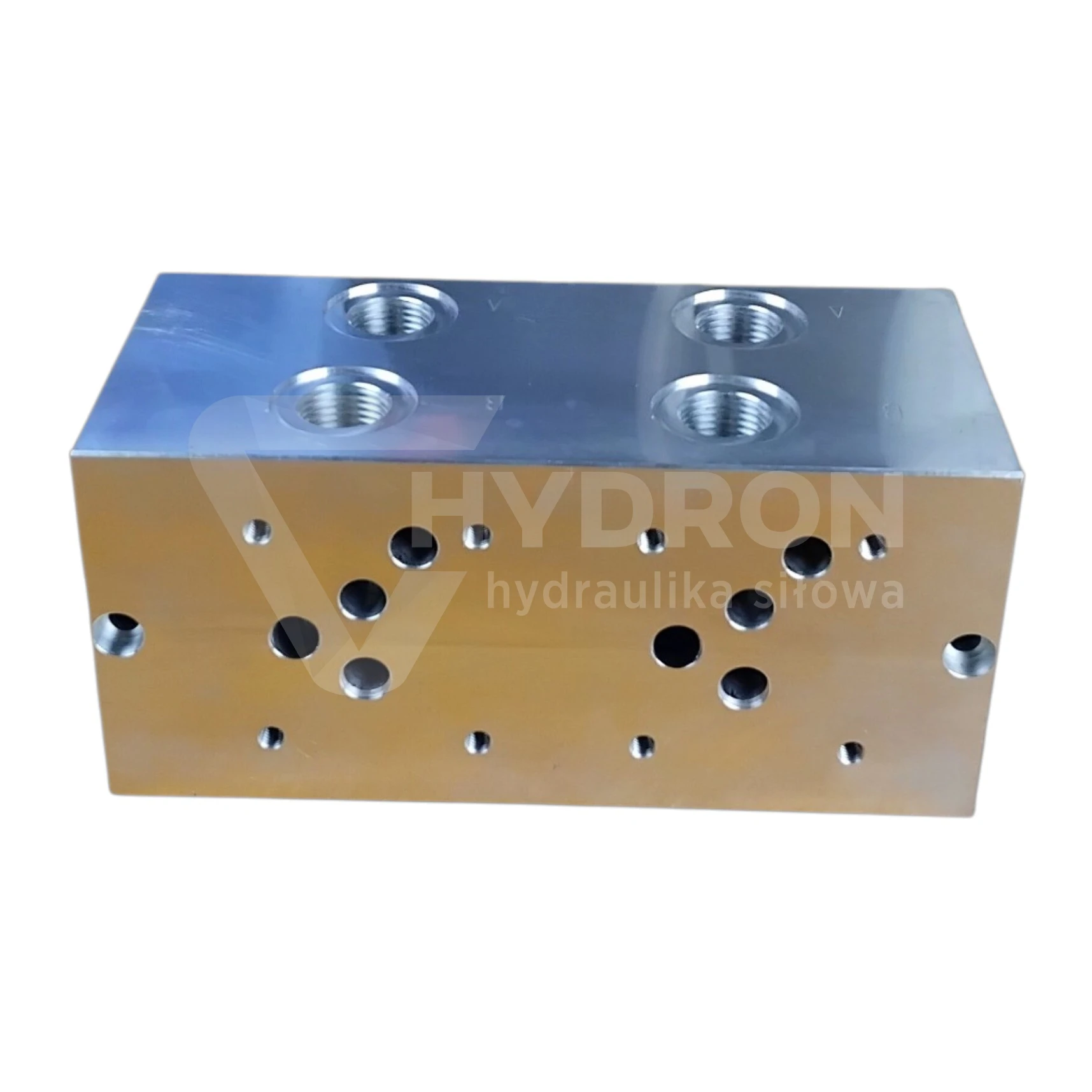

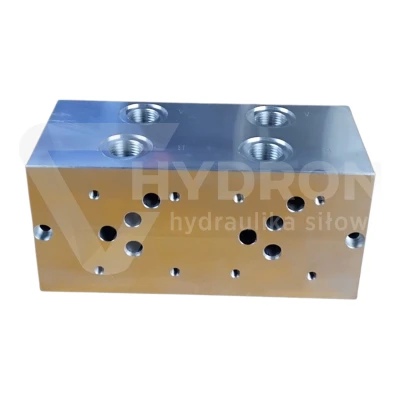

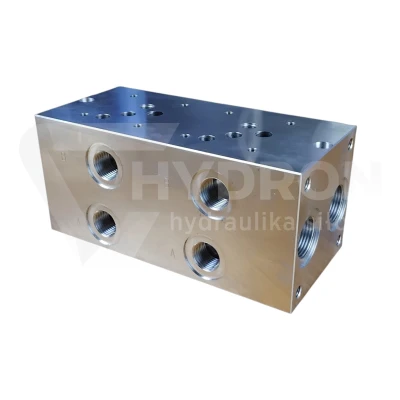

Blok zaworowy NG10-02 CETOP5 2-sekcyjny

Przejdź do sekcji Opinie

688,80 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

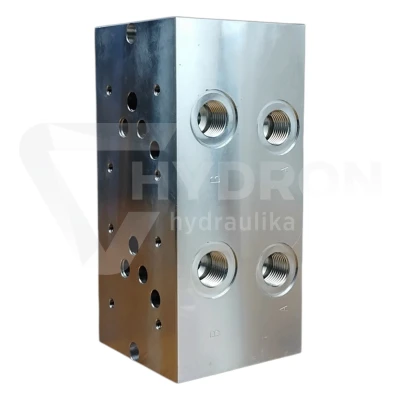

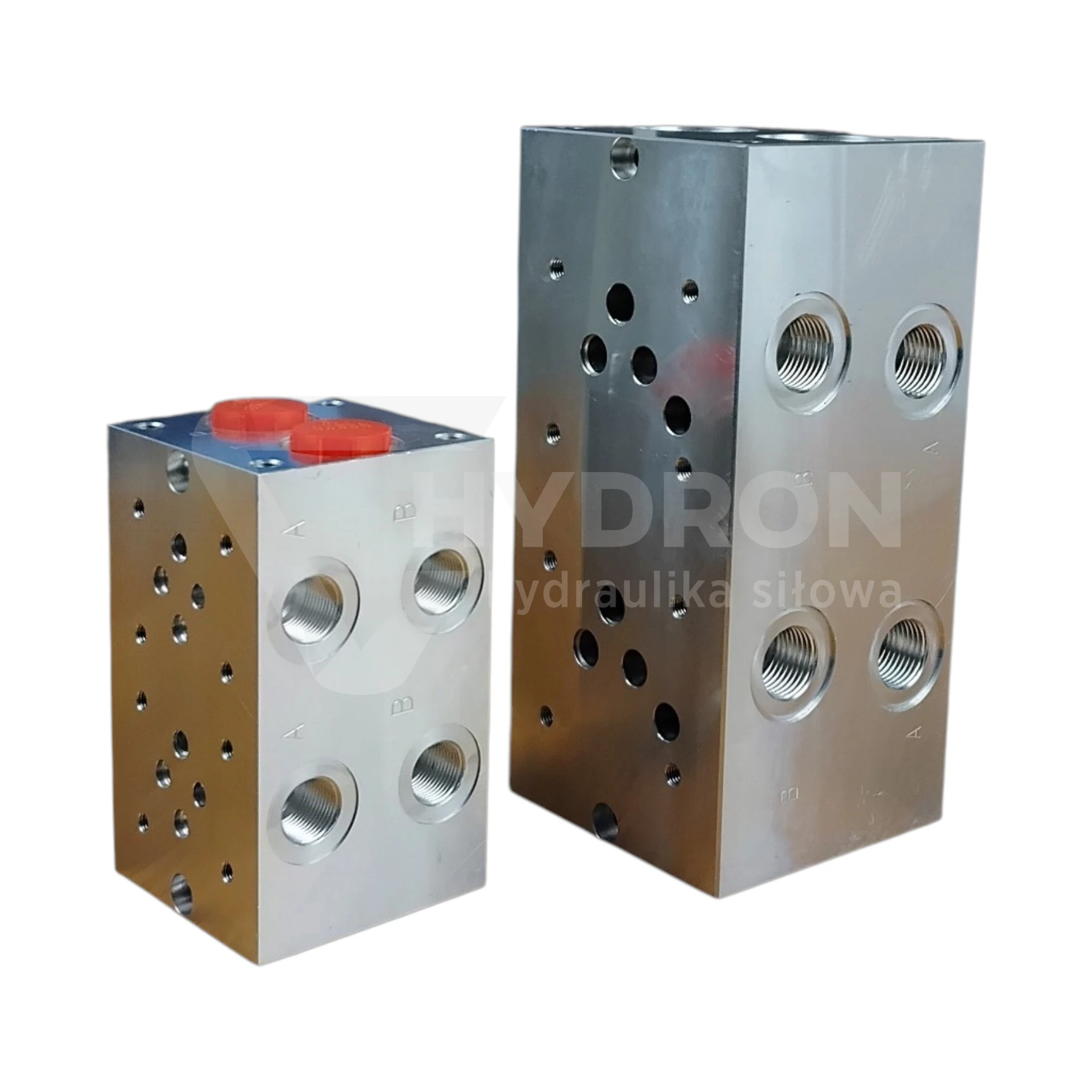

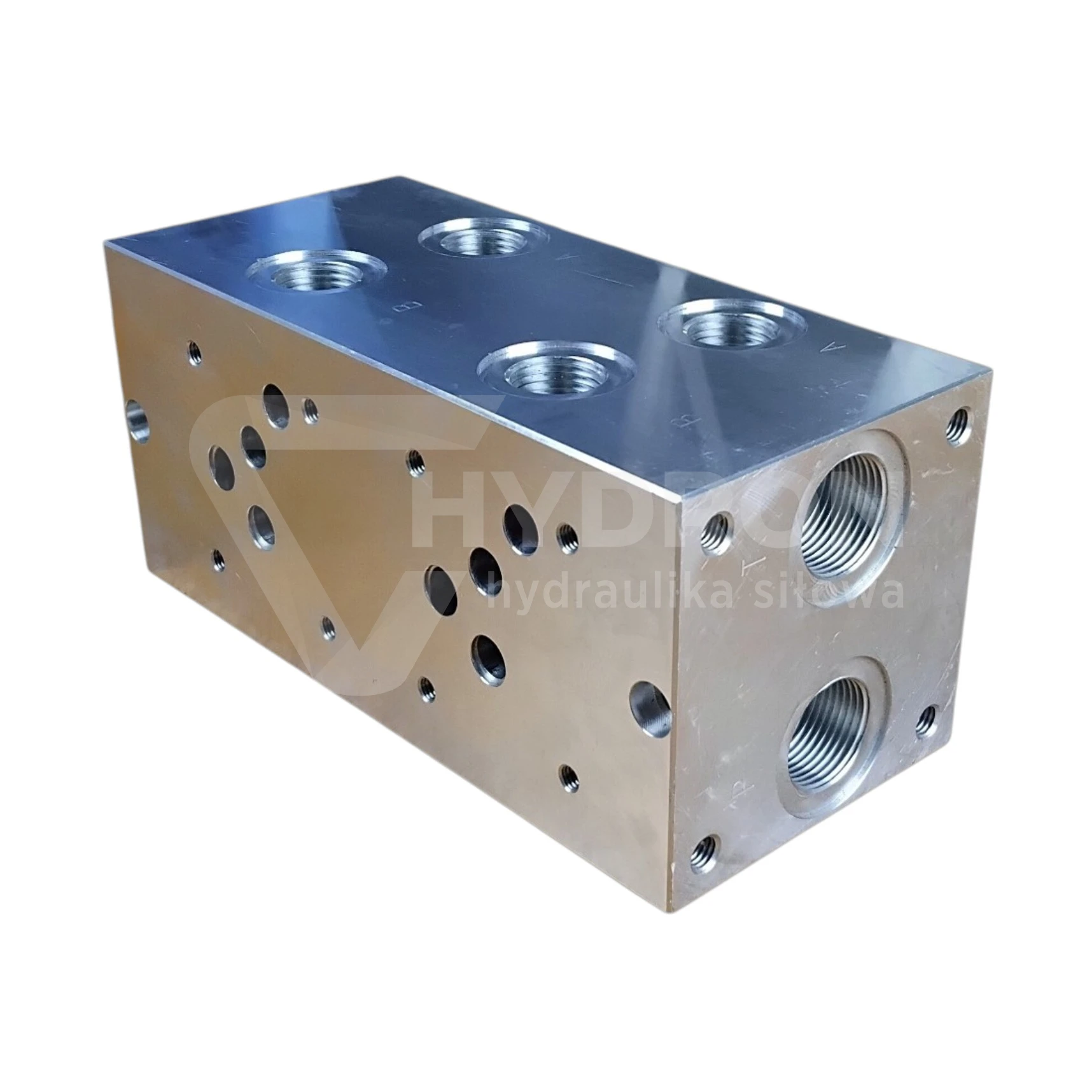

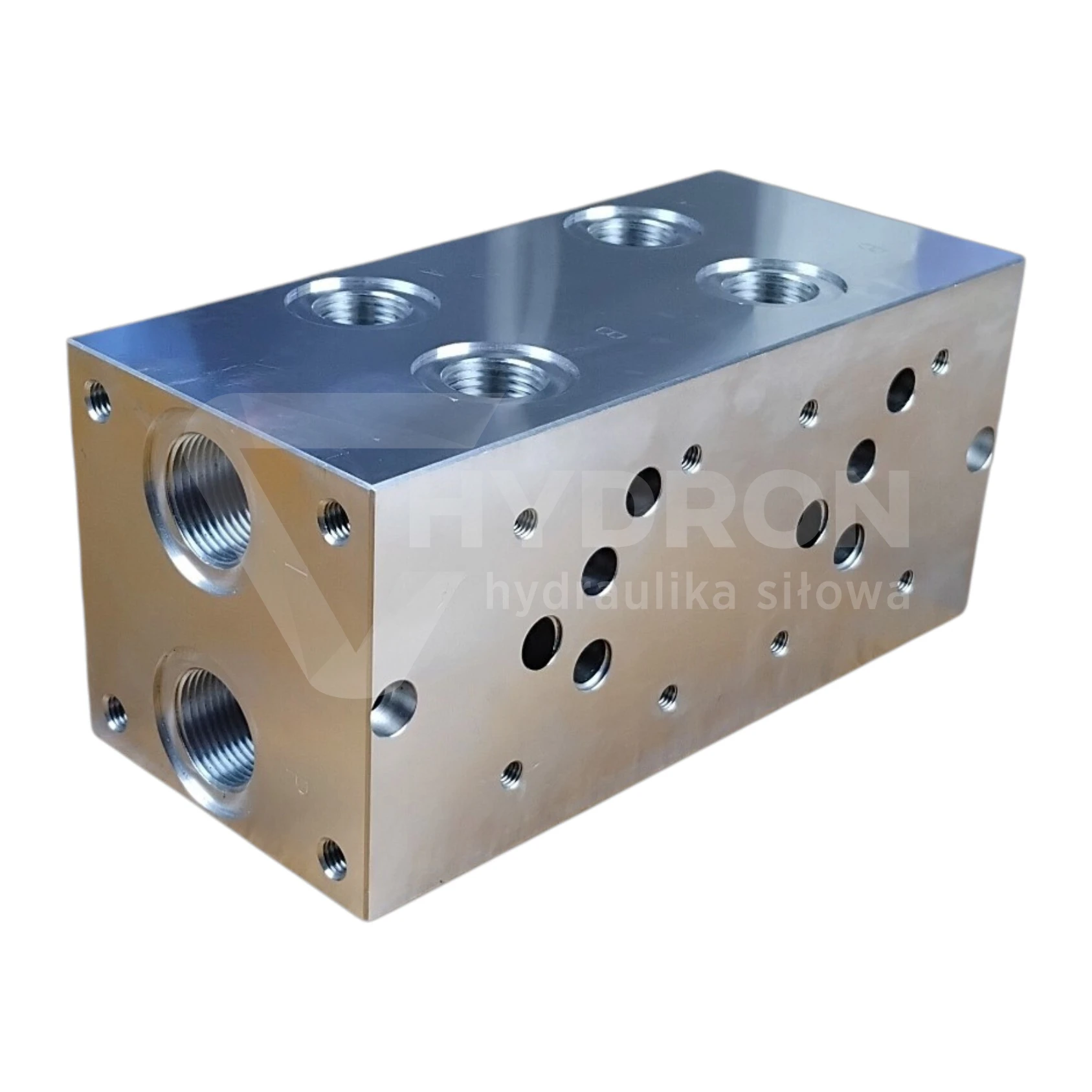

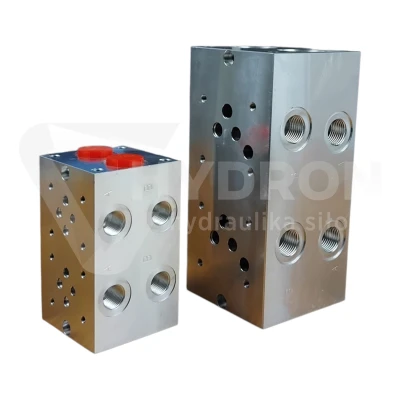

Blok zaworowy NG10-02 CETOP 05 2-sekcyjny

Blok zaworowy NG10-02 to dwusekcyjny manifold hydrauliczny przeznaczony do montażu dwóch rozdzielaczy płytowych w standardzie NG10 / D05 / CETOP 05. Konstrukcja posiada wspólne kanały zasilające P i powrotne T oraz osobne kanały robocze A1, B1, A2 i B2 dla każdej sekcji. Rozwiązanie pozwala zbudować kompaktowy układ sterowania dwoma obwodami hydraulicznymi na jednym wspólnym bloku.

Parametry techniczne NG10-02

typ: blok zaworowy / manifold hydrauliczny,
model: NG10-02,
standard montażowy: D05 / CETOP 05,
rozmiar zaworów: NG10,
liczba sekcji: 2,
kanały wspólne: P – zasilanie, T – powrót,
kanały robocze: A1, B1, A2, B2,
liczba pozycji montażowych w rodzinie: 01–10,
dostępne konfiguracje portów korpusu: G3/8, G1/2, SAE6 oraz SAE8,
możliwość wykonania bez otworu pod zawór przelewowy,
możliwość wykonania z gniazdem zaworu przelewowego 08-2, 10-2 lub M26x1,5,
możliwość konfiguracji z zaworem przelewowym lub bez zaworu,
możliwość konfiguracji z elektrozaworem lub bez elektrozaworu.

Wymiary bloku NG10-02

Wersja podstawowa NG10-02 bez otworu pod zawór przelewowy, oznaczona kodem 00, ma długość A = 195 mm oraz B = 183 mm. W wykonaniu z przygotowaniem pod zawór przelewowy 08, 10 lub 26 długość zwiększa się do A = 235 mm oraz B = 223 mm.

Dwie sekcje NG10 na wspólnej podstawie

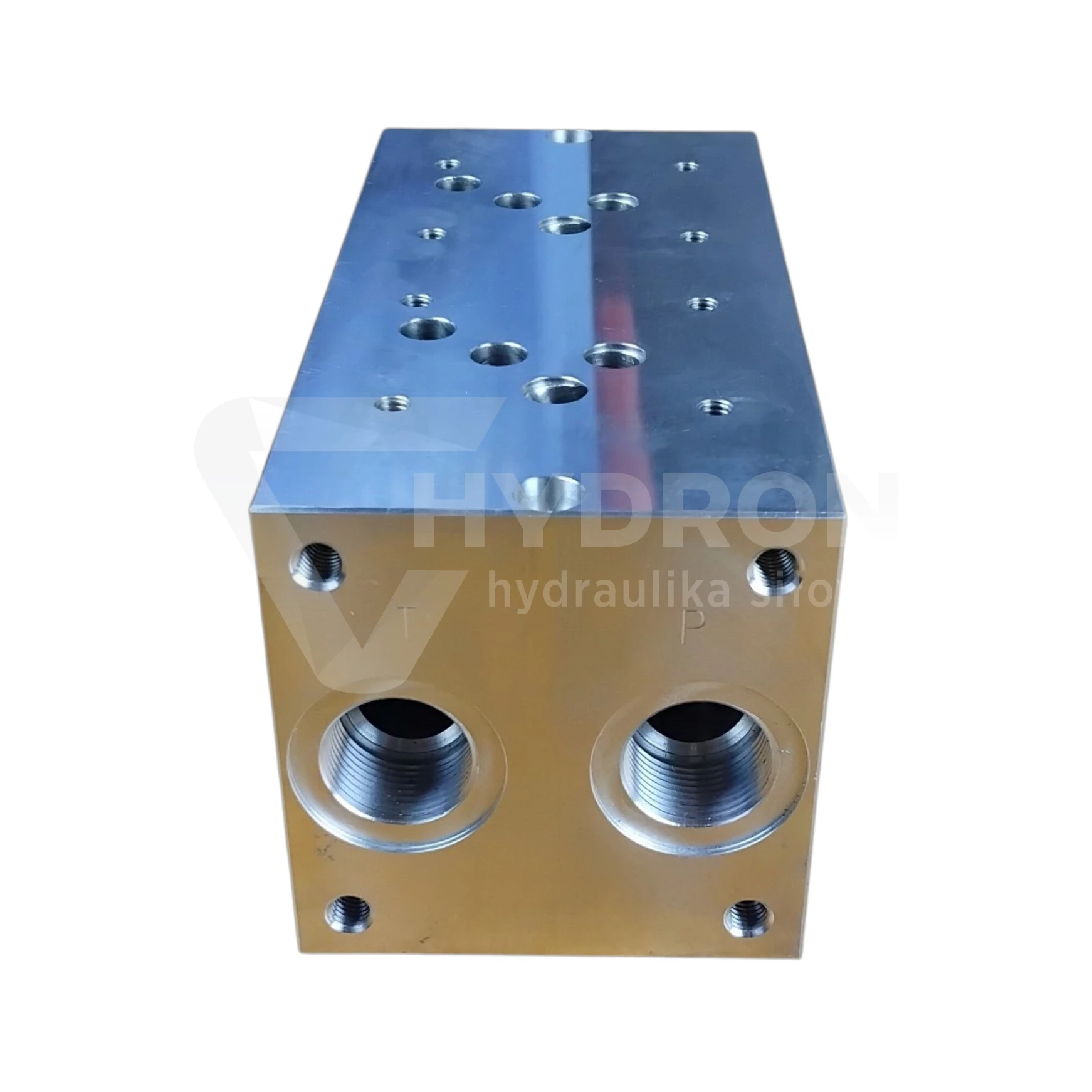

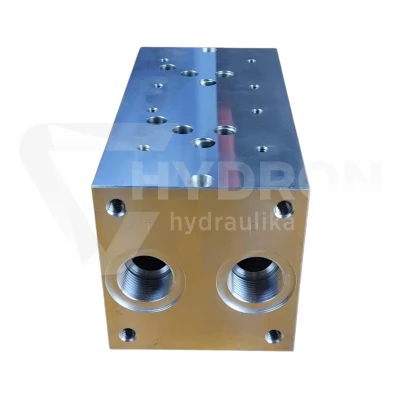

NG10-02 umożliwia montaż dwóch rozdzielaczy hydraulicznych NG10 na jednym bloku. Każda sekcja posiada własne kanały robocze A i B, natomiast kanały P i T są prowadzone wspólnie przez cały manifold.

Takie rozwiązanie ogranicza liczbę dodatkowych przewodów i rozgałęzień pomiędzy rozdzielaczami oraz pozwala uporządkować budowę układu hydraulicznego.

Standard D05 / CETOP 05

Powierzchnia montażowa bloku jest wykonana w standardzie D05 / CETOP 05, odpowiadającym rozdzielaczom wielkości NG10. Dzięki temu blok może stanowić bazę do budowy zespołu zaworowego z kompatybilnymi rozdzielaczami płytowymi NG10.

Możliwe wersje zaworu przelewowego

Producent przewiduje kilka sposobów przygotowania bloku. Kod 00 oznacza wersję bez otworu pod zawór przelewowy. Kod 08 oznacza gniazdo 08-2, kod 10 gniazdo 10-2, natomiast kod 26 otwór M26x1,5.

Dodatkowo konfiguracja może być wykonana bez zaworu przelewowego lub z zaworem oraz bez elektrozaworu lub z elektrozaworem.

Konfiguracja przyłączy

Katalog producenta przewiduje kilka wersji portów korpusu. W oznaczeniu zamówieniowym dostępne są warianty G3/8, G1/2, SAE6 oraz SAE8. Producent zaznacza również możliwość wykonania innych przyłączy.

Zastosowanie bloku NG10-02

Blok NG10-02 jest przeznaczony do budowy dwusekcyjnych układów sterowania hydraulicznego z wykorzystaniem rozdzielaczy NG10. Może stanowić podstawę zespołu zaworowego w agregatach hydraulicznych, maszynach przemysłowych i innych układach wymagających sterowania dwoma obwodami roboczymi.

Na co zwrócić uwagę przy zamówieniu?

Przy doborze należy określić właściwą konfigurację portów, wersję gniazda zaworu przelewowego oraz to, czy blok ma być wyposażony w zawór przelewowy i elektrozawór. Należy również sprawdzić zgodność stosowanych rozdzielaczy ze standardem NG10 / D05 / CETOP 05.
