Blok zaworowy NG6-02 CETOP3 2-sekcyjny

Przejdź do sekcji Opinie

360,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

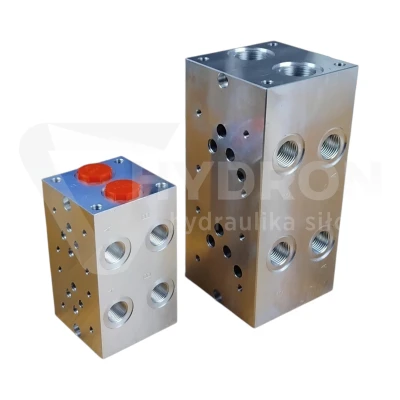

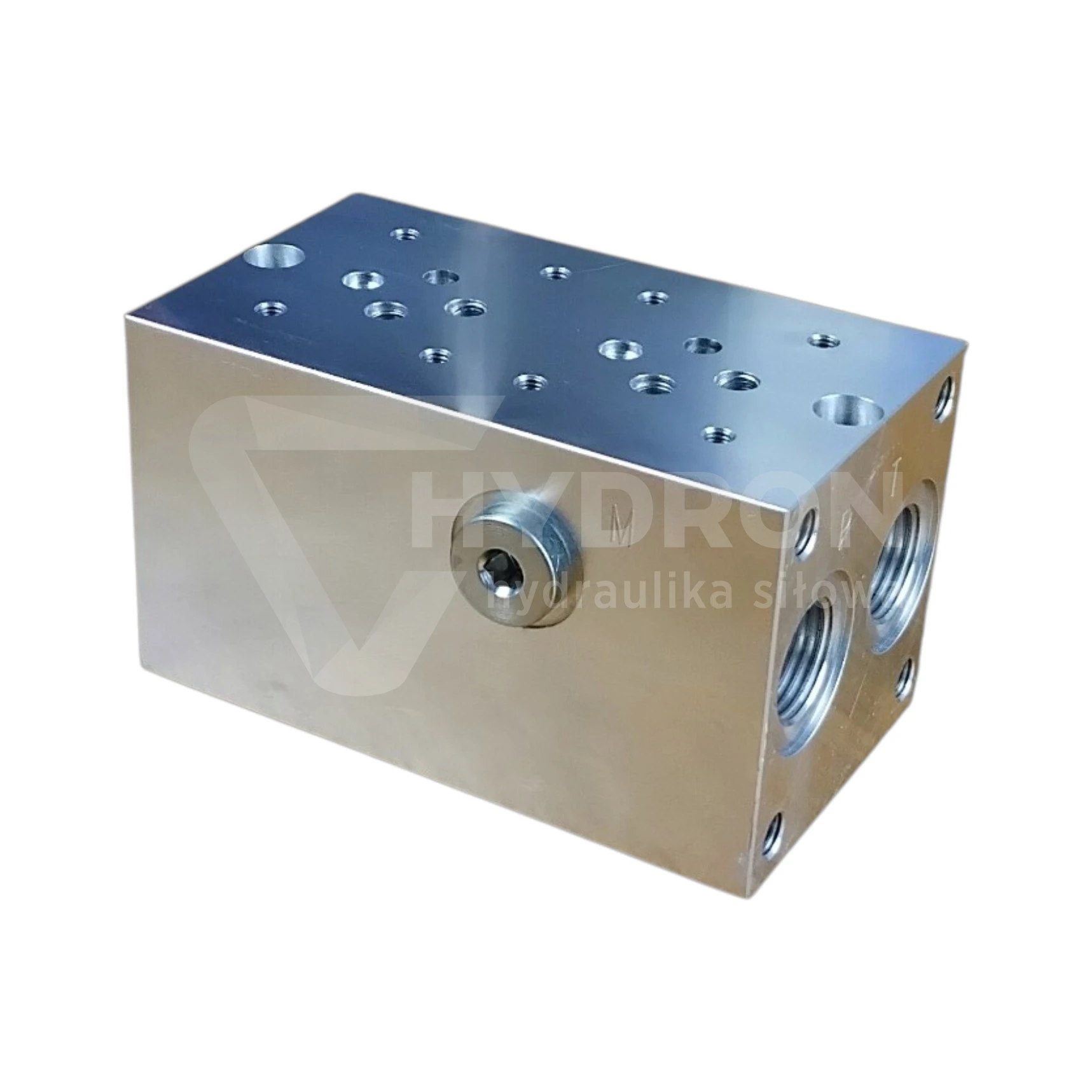

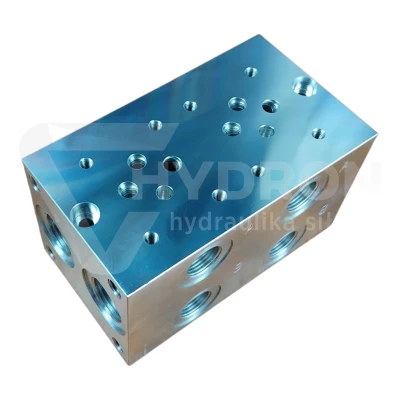

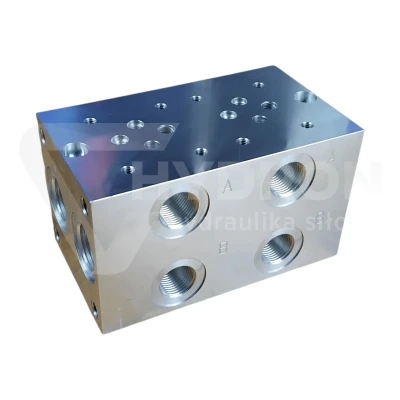

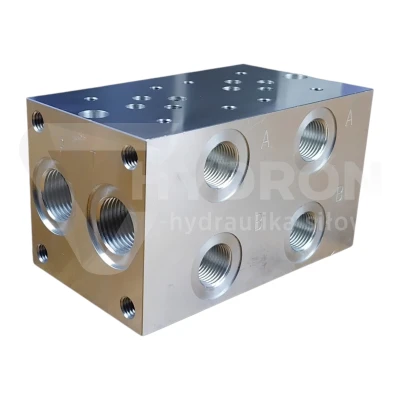

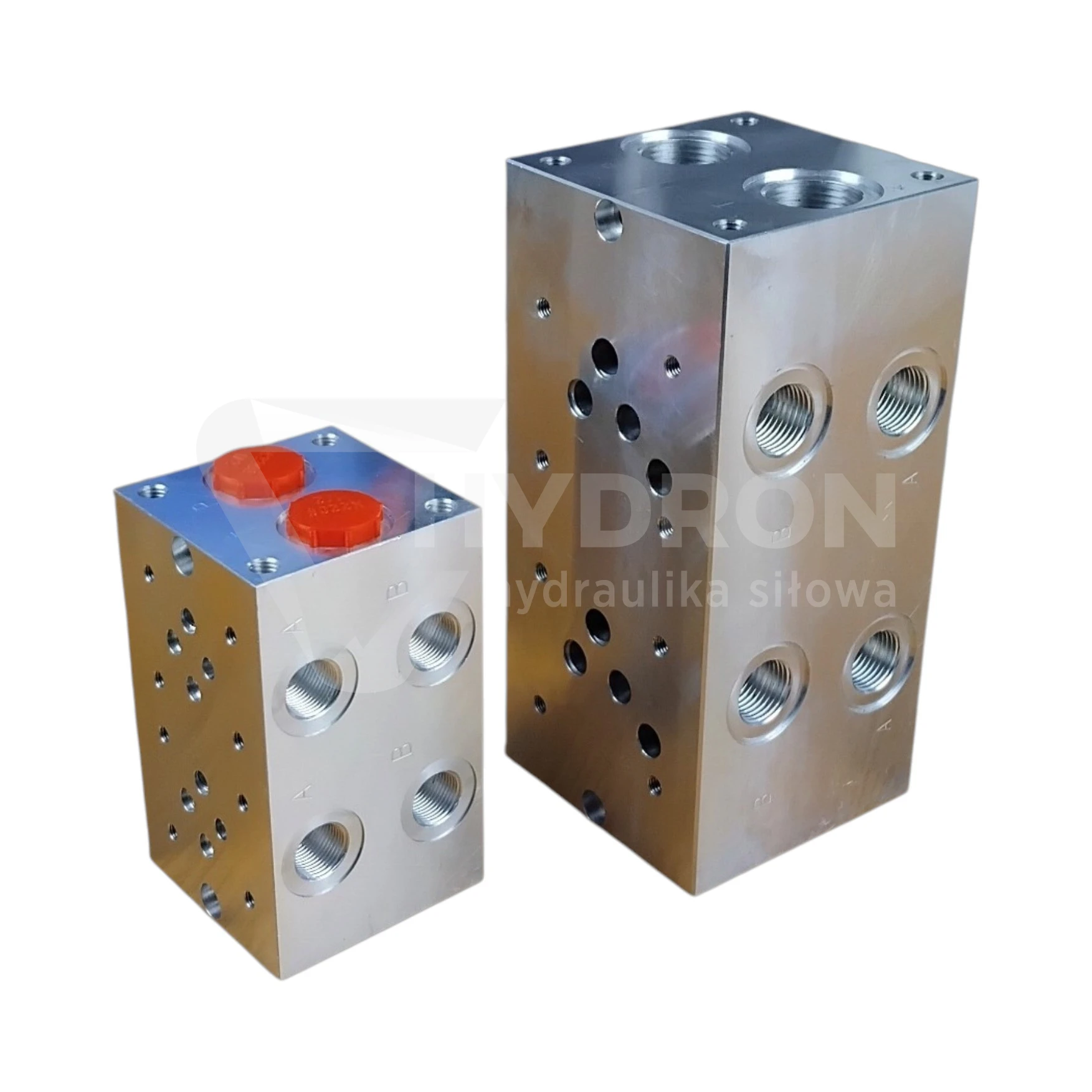

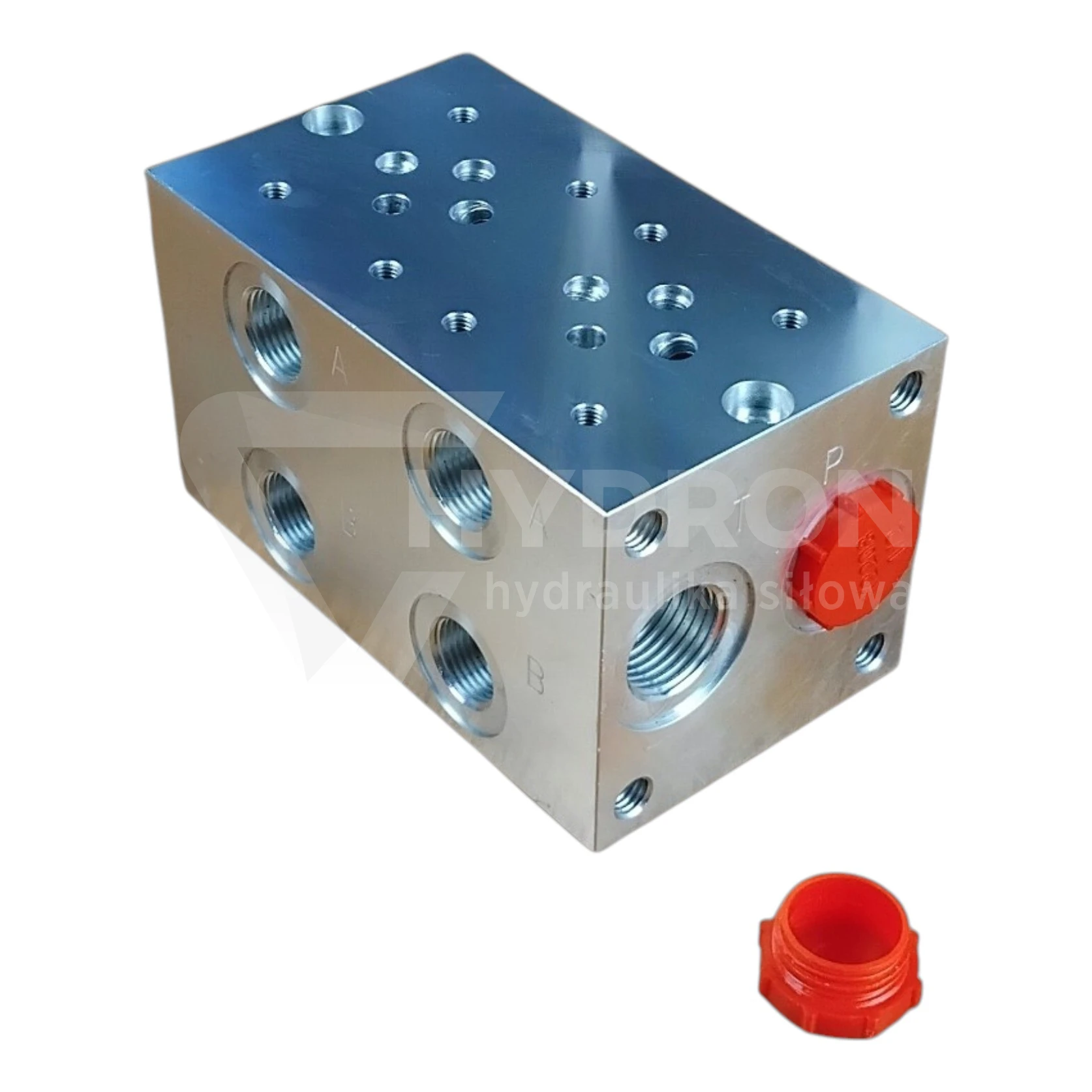

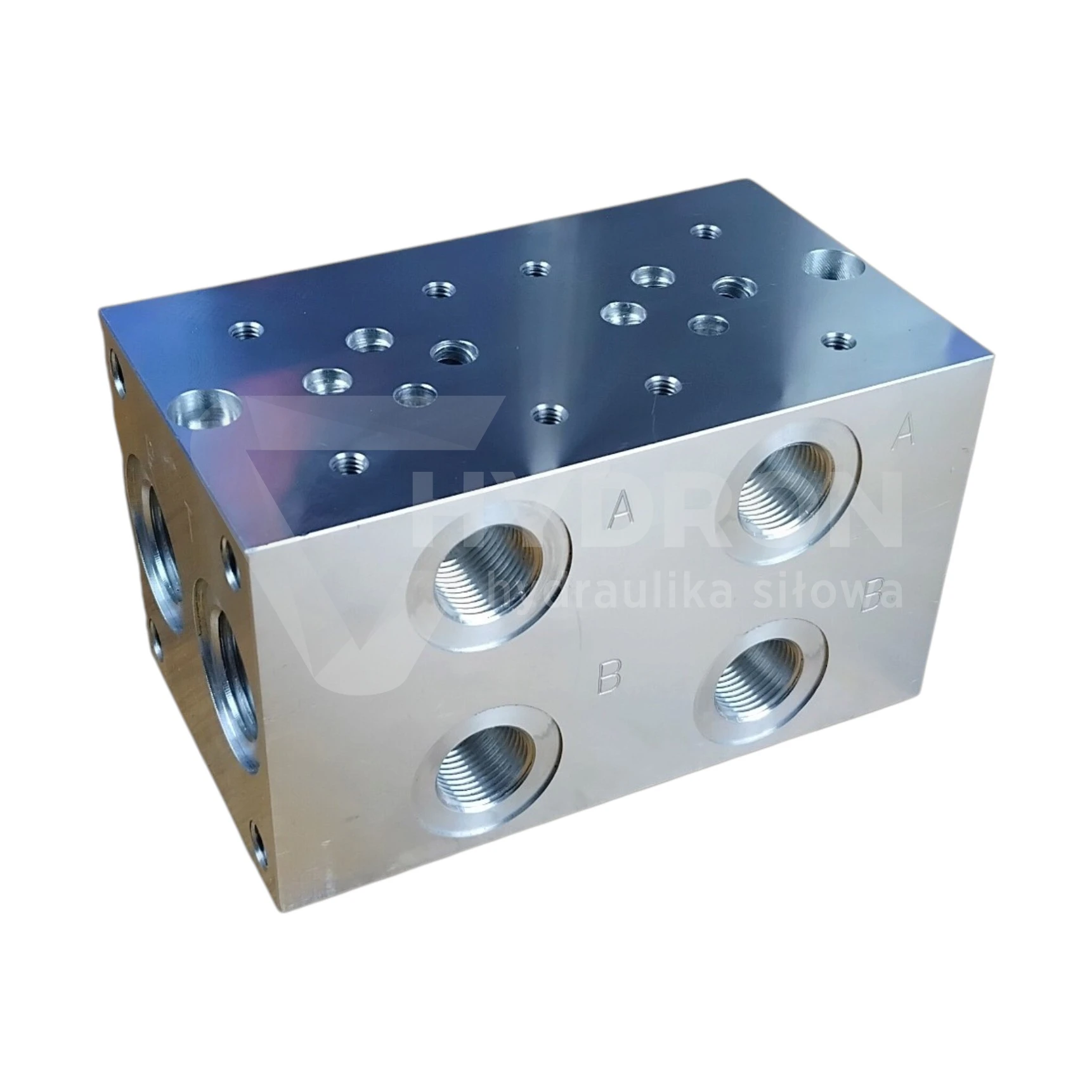

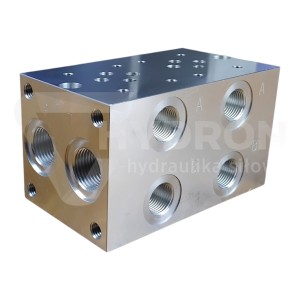

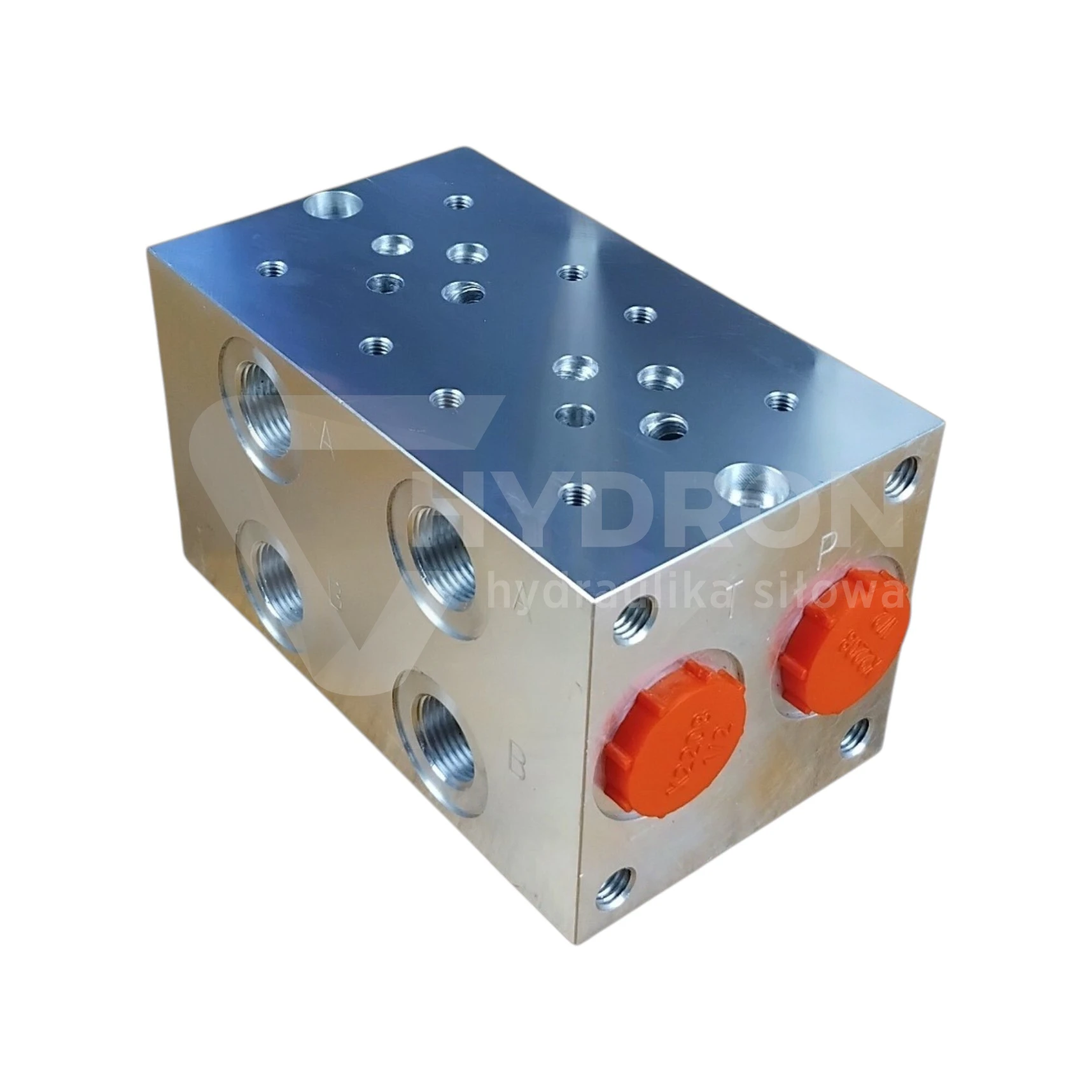

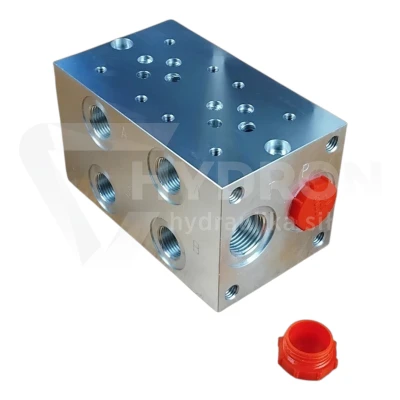

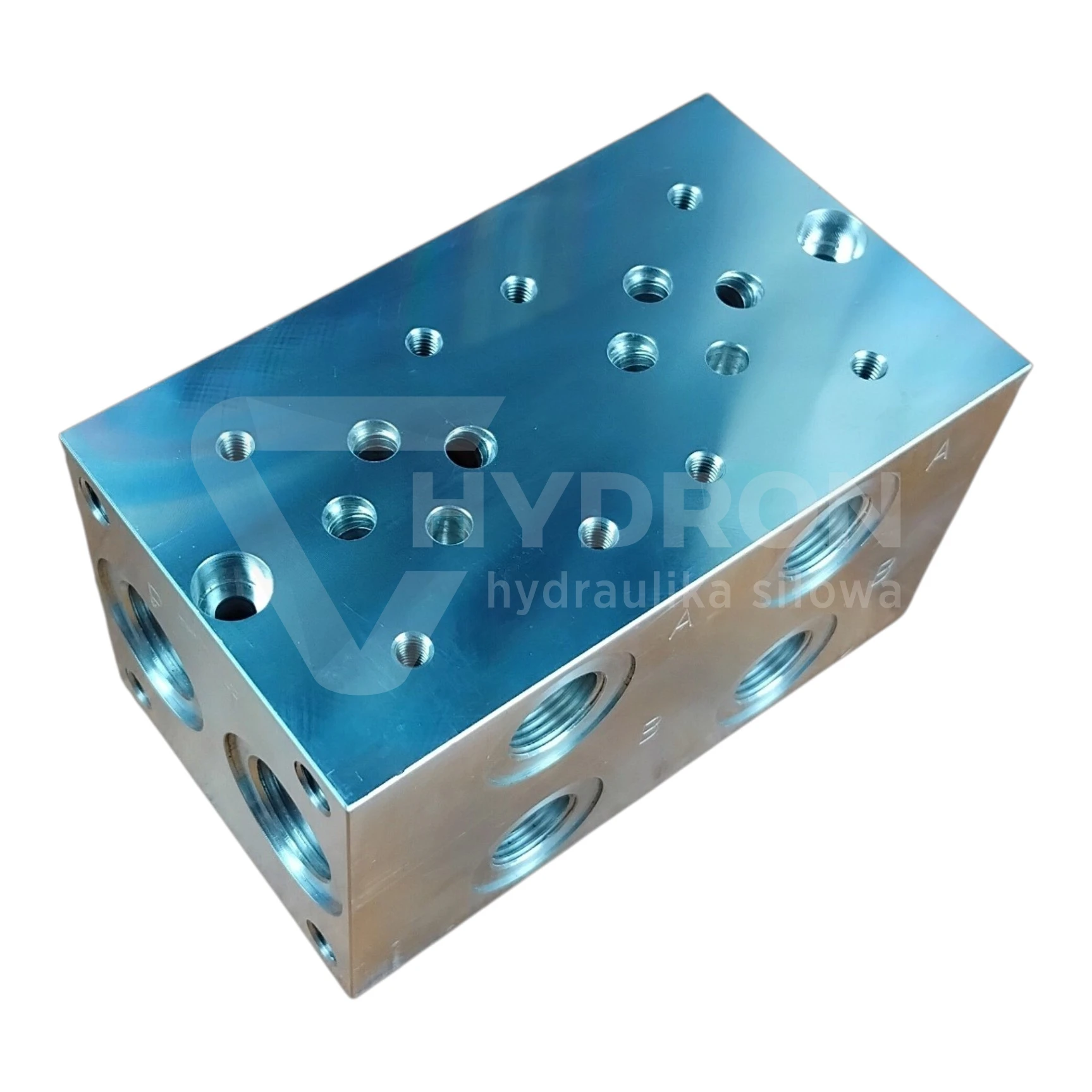

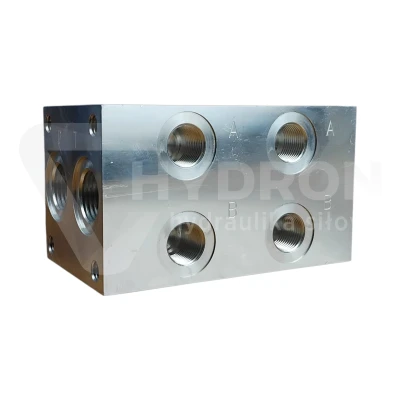

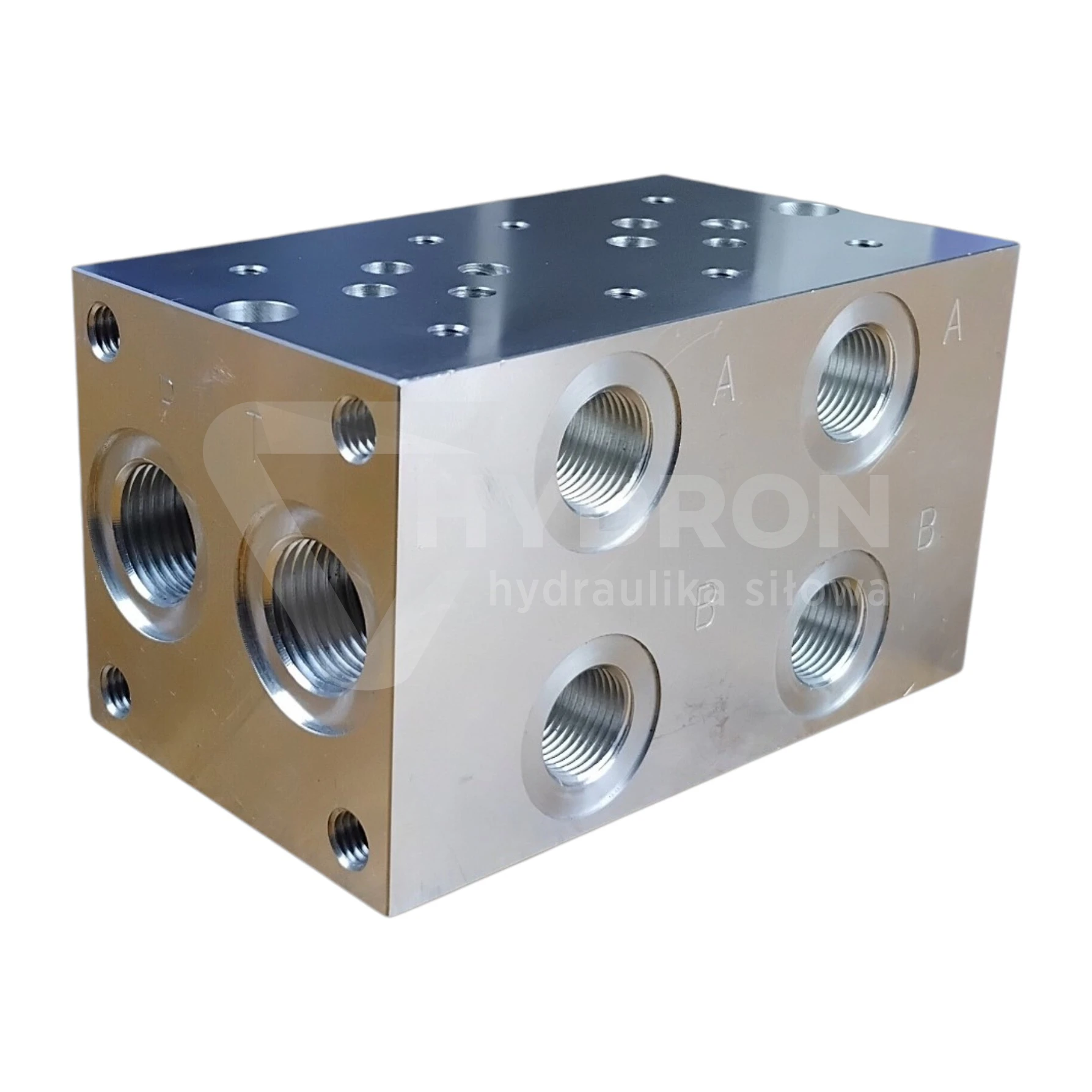

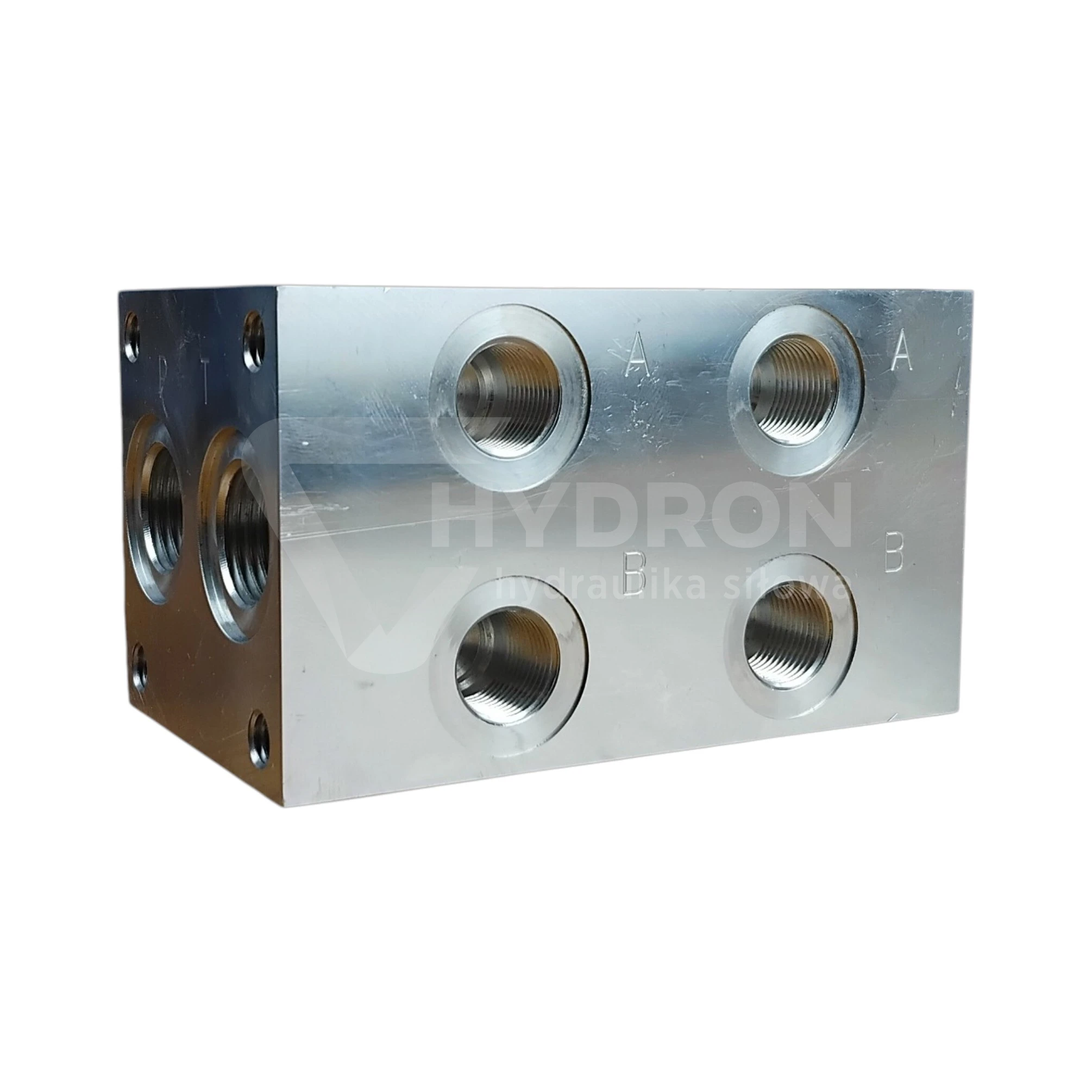

Blok zaworowy NG6-02 CETOP 03 dwusekcyjny

Blok zaworowy NG6-02 to dwusekcyjna podstawa hydrauliczna przeznaczona do montażu dwóch rozdzielaczy płytowych w standardzie NG6 / D03 / CETOP 03. Wspólne kanały zasilający P i powrotny T rozprowadzają olej pomiędzy sekcjami, natomiast każde stanowisko posiada osobne kanały robocze A i B. Takie rozwiązanie pozwala zbudować kompaktowy układ sterowania dwoma odbiornikami hydraulicznymi bez konieczności wykonywania osobnych połączeń rurowych pomiędzy rozdzielaczami.

Parametry techniczne bloku NG6-02

typ: blok zaworowy / manifold hydrauliczny,
model: NG6-02,
standard montażowy: NG6 / D03 / CETOP 03,
liczba sekcji pod rozdzielacze: 2,
wspólne kanały: P – zasilanie, T – powrót,
kanały robocze: A1, B1 oraz A2, B2,
przeznaczenie: montaż dwóch rozdzielaczy hydraulicznych NG6,
port pomiarowy M: G1/4 w konfiguracji pokazanej w karcie,
porty robocze A/B: G3/8 w konfiguracji pokazanej na rysunku,
porty P/T: G1/2 w konfiguracji pokazanej na rysunku,
szerokość korpusu: około 70 mm,
możliwość konfiguracji otworu pod zawór przelewowy,
możliwość zamówienia wersji z zaworem przelewowym,
możliwość konfiguracji z elektrozaworem.

Wymiary NG6-02

Długość bloku zależy od wykonania układu zaworu przelewowego. Dla wersji podstawowej bez otworu pod zawór przelewowy, oznaczonej kodem 00, wymiar A wynosi 120 mm, a wymiar B 108 mm. W wersjach z przygotowaniem pod zawór przelewowy 08, 10 lub 20 długość wzrasta odpowiednio do A = 170 mm i B = 158 mm.

Dwie sekcje sterujące na jednym bloku

NG6-02 posiada dwa stanowiska montażowe. Pierwsza sekcja wykorzystuje kanały A1 i B1, a druga A2 i B2. Kanały P i T prowadzone są przez cały korpus bloku, dzięki czemu oba rozdzielacze korzystają ze wspólnego zasilania i powrotu.

Takie rozwiązanie upraszcza budowę instalacji i pozwala ograniczyć liczbę dodatkowych trójników, przewodów oraz złączek hydraulicznych.

Standard NG6 / CETOP 03

Powierzchnie montażowe wykonano w standardzie NG6 / D03 / CETOP 03. Umożliwia to zastosowanie kompatybilnych rozdzielaczy płytowych oraz innych elementów modułowych wykonanych w tym samym standardzie montażowym.

Możliwość zastosowania zaworu przelewowego

Producent przewiduje kilka konfiguracji bloku. Wersja 00 wykonywana jest bez otworu pod zawór przelewowy. Dostępne są również wykonania z gniazdem 08-2, 10-2 lub M20 oraz możliwość zamówienia bloku z zamontowanym zaworem przelewowym.

Zastosowanie

Blok NG6-02 może być stosowany w agregatach hydraulicznych, maszynach przemysłowych, urządzeniach mobilnych i innych instalacjach wymagających sterowania dwoma obwodami hydraulicznymi za pomocą rozdzielaczy NG6.

Na co zwrócić uwagę przy doborze?

Przed zamówieniem należy określić przede wszystkim liczbę sekcji, rodzaj przyłączy hydraulicznych oraz wymaganą konfigurację zaworu przelewowego. Należy również sprawdzić, czy stosowany rozdzielacz posiada powierzchnię montażową zgodną ze standardem NG6 / D03 / CETOP 03.
