Kolanko AB 90° BSP 3/8/M18x1,5

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 43,10 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
tymczasowo niedostępny (brak)
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 M18X1,5
  • Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 315 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

Kolanko AB 90° BSP 3/8/M18x1,5

Kolanko AB 90° BSP 3/8/M18x1,5 to złączka kątowa do wykonywania połączeń w instalacjach hydraulicznych, w których występują przyłącza o różnych oznaczeniach gwintów. Produkt łączy rozmiar calowy BSP 3/8" z gwintem metrycznym M18x1,5. Konstrukcja kolankowa umożliwia zmianę kierunku prowadzenia połączenia o 90°.

Zastosowanie dwóch różnych systemów gwintowych pozwala uwzględnić wymagania instalacji wyposażonej w przyłącza BSP i metryczne. Przy doborze kolanka należy sprawdzić zgodność wymiarów, rodzaju zakończeń oraz sposobu uszczelnienia z elementami współpracującymi.

Kolanko hydrauliczne BSP 3/8" M18x1,5 – dane techniczne

Parametr Wartość
Nazwa produktu Kolanko AB 90° BSP 3/8/M18x1,5
Rodzaj elementu Kolanko AB
Kąt kolanka 90°
Pierwsze oznaczenie gwintu BSP 3/8"
Drugie oznaczenie gwintu M18x1,5
Systemy gwintowe Calowy BSP i metryczny
Skok gwintu metrycznego 1,5 mm

Połączenie gwintu BSP 3/8" z gwintem M18x1,5

Kolanko AB BSP 3/8/M18x1,5 wyróżnia się zastosowaniem dwóch różnych oznaczeń gwintów. Pierwszym jest BSP 3/8", należący do systemu calowego. Drugim jest M18x1,5, czyli gwint metryczny o średnicy nominalnej 18 mm i skoku 1,5 mm.

Przy doborze elementu należy uwzględnić różnice między systemami gwintowymi. Zgodność nominalnych wymiarów przyłączy nie oznacza automatycznie możliwości ich bezpośredniego połączenia. Należy również zweryfikować rodzaj gwintu zewnętrznego lub wewnętrznego oraz geometrię powierzchni uszczelniających.

Zmiana kierunku instalacji hydraulicznej o 90°

Konstrukcja kolanka umożliwia wykonanie połączenia pod kątem prostym. Takie rozwiązanie pozwala zmienić kierunek prowadzenia instalacji bez stosowania złączki prostej. Jest to istotne podczas planowania rozmieszczenia przyłączy i elementów układu hydraulicznego.

Kolanko 90° może być uwzględnione podczas montażu lub przebudowy połączenia wymagającego jednocześnie zmiany kierunku i zastosowania dwóch różnych systemów gwintowych. Przed montażem konieczne jest sprawdzenie zgodności zakończeń z pozostałymi komponentami instalacji.

Dobór kolanka AB BSP 3/8/M18x1,5 do instalacji

Podczas wyboru kolanka należy sprawdzić oznaczenia obu przyłączy: BSP 3/8" oraz M18x1,5. Szczególne znaczenie ma określenie, które zakończenie współpracuje z danym elementem instalacji, oraz potwierdzenie rodzaju uszczelnienia.

Przed zastosowaniem złączki w układzie hydraulicznym należy również potwierdzić wymagane parametry ciśnieniowe i warunki pracy. Dobór powinien obejmować całe połączenie, a nie wyłącznie nominalne oznaczenia gwintów.

Przy kompletowaniu elementów instalacji można sprawdzić także węże hydrauliczne dostępne w ofercie HYDRON. Wszystkie współpracujące komponenty należy dobierać zgodnie z wymaganiami technicznymi układu.

Najważniejsze cechy kolanka AB 90° BSP 3/8/M18x1,5

  • Złączka kątowa typu AB.
  • Kąt połączenia 90°.
  • Oznaczenie gwintu calowego BSP 3/8".
  • Oznaczenie gwintu metrycznego M18x1,5.
  • Połączenie dwóch różnych systemów gwintowych.
  • Możliwość zmiany kierunku prowadzenia połączenia pod kątem prostym.

FAQ – kolanko AB 90° BSP 3/8/M18x1,5

Jakie gwinty ma kolanko AB BSP 3/8/M18x1,5?

Produkt posiada przyłącza oznaczone jako BSP 3/8" oraz M18x1,5. Są to dwa różne systemy gwintowe: calowy BSP i metryczny.

Jaki kąt ma kolanko AB BSP 3/8/M18x1,5?

Kolanko ma kąt 90° i umożliwia wykonanie połączenia pod kątem prostym.

Co oznacza gwint M18x1,5?

M18x1,5 oznacza gwint metryczny o średnicy nominalnej 18 mm i skoku 1,5 mm.

Czy gwinty BSP 3/8" i M18x1,5 są takie same?

Nie. BSP 3/8" należy do systemu gwintów calowych, natomiast M18x1,5 jest gwintem metrycznym. Przy doborze należy sprawdzić zgodność obu przyłączy z elementami instalacji.

Co należy sprawdzić przed montażem kolanka?

Należy potwierdzić rodzaj zakończeń, zgodność gwintów, sposób uszczelnienia oraz parametry pracy instalacji hydraulicznej.

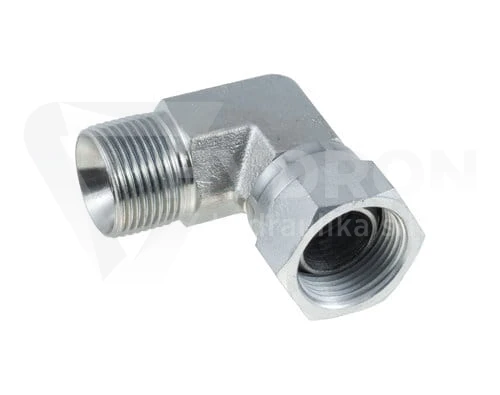

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
