Kolanko AB 90° BSP 1.1/4"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 180,71 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1.1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 41,5-41,9zew./39,0-39,5wew.
  • Rozmiar gwintu 2 1.1/4" BSP
  • Rozmiar gwintu 2 w milimetrach 41,5-41,9zew./39,0-39,5wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 160 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

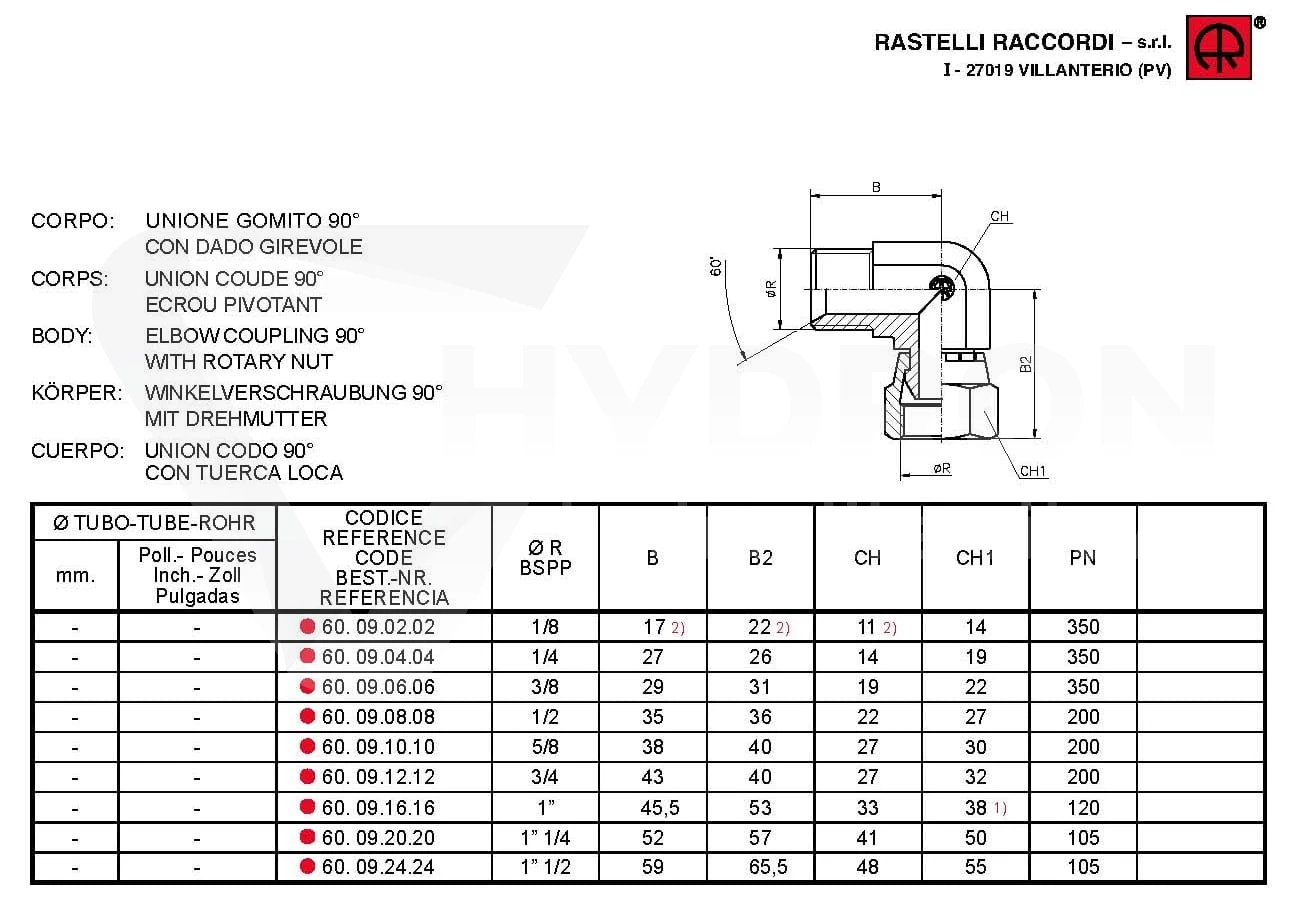

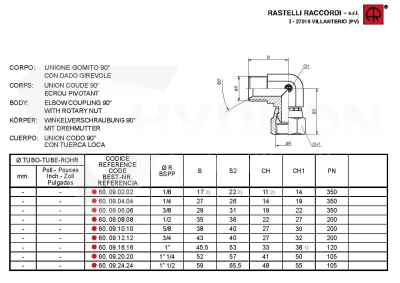

  • Oznaczenie wg RASTELLI RACCORDI 60.09.20.20
  • Oznaczenie wg VITILLO LMG20FGG20
  • Oznaczenie wg CAST 306408
  • Oznaczenie wg PARKER ERMETO 20C6MK4S

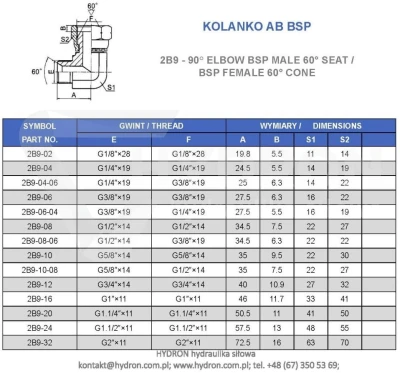

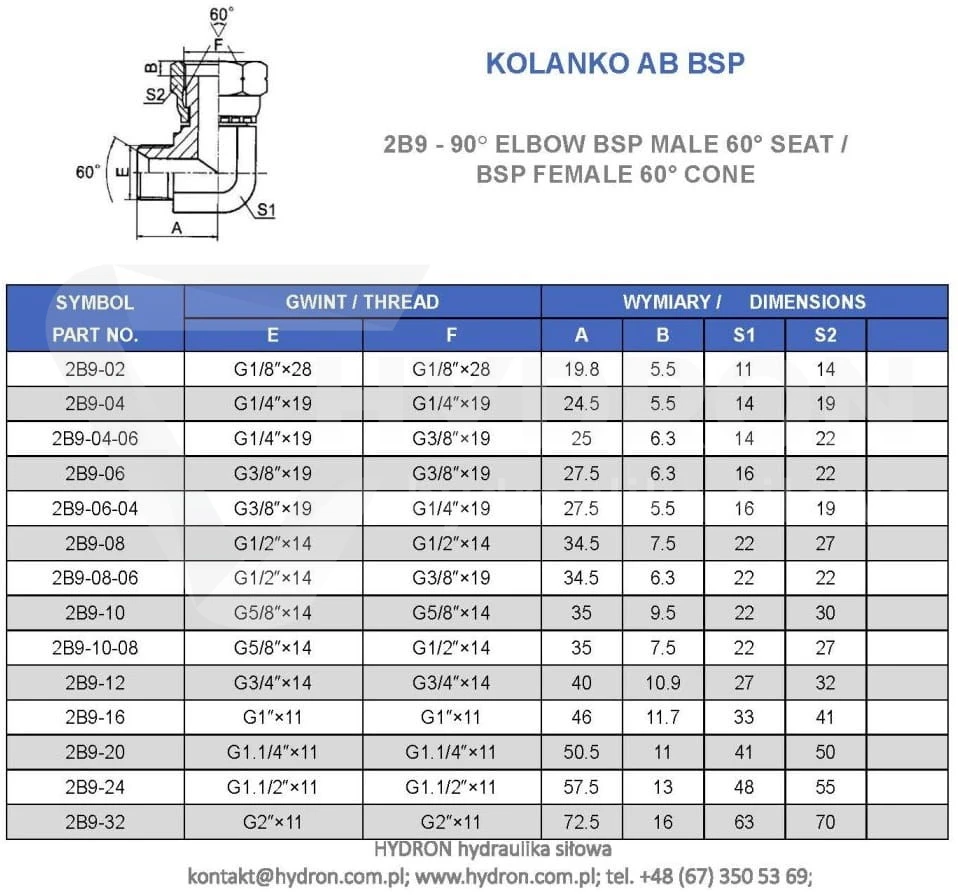

  • Oznaczenie alternatywne 2B9-20

Opis

Kolanko AB 90° BSP 1 1/4" – Niezawodne złącze hydrauliczne

Kolanko AB 90° BSP 1 1/4" to złącze hydrauliczne nakrętne przeznaczone do wykonywania połączeń kątowych w instalacjach hydrauliki siłowej. Złączka posiada gwint zewnętrzny BSP 1 1/4" oraz ruchomą nakrętkę z gwintem wewnętrznym BSP 1 1/4". Korpus o kącie 90° umożliwia zmianę kierunku prowadzenia połączenia w układach maszyn rolniczych, budowlanych i urządzeń przemysłowych.

Kolanko typu AB (XEVW) wykonano ze stali automatowej pokrytej ocynkiem. Konstrukcja obejmuje obustronne stożki oraz nakrętkę ruchomą, która ułatwia skręcanie współpracujących elementów. Złącze przeznaczone jest do instalacji wykorzystujących olej hydrauliczny. Połączenie należy dobierać z uwzględnieniem zgodności gwintów, powierzchni uszczelniających oraz warunków pracy układu.

Parametry techniczne kolanka AB BSP 1 1/4"

Parametr Specyfikacja
Rodzaj złączkiKolanko nakrętne AB (XEVW)
Kąt połączenia90°
System gwintowyBSP, calowy równoległy
Gwint zewnętrznyBSP 1 1/4"
Gwint wewnętrznyBSP 1 1/4"
Konstrukcja nakrętkiRuchoma
StożkiObustronne
MateriałStal automatowa
Wykończenie powierzchniOcynk
MediumOlej hydrauliczny
Typ katalogowy60.09

Zastosowanie kolanka hydraulicznego BSP 1 1/4"

Kolanko AB BSP 1 1/4" znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, budowlanych oraz urządzeń przemysłowych. Umożliwia wykonanie połączenia pod kątem prostym, gdy rozmieszczenie elementów układu wymaga zmiany kierunku prowadzenia instalacji. Konstrukcja kolankowa pozwala połączyć odpowiednio dobrane komponenty bez konieczności prowadzenia połączenia w jednej osi.

Złącze może być wykorzystywane podczas montażu nowych układów oraz wymiany elementów złącznych w istniejących instalacjach. W każdym przypadku należy sprawdzić zgodność obu przyłączy BSP 1 1/4" i dopasowanie powierzchni uszczelniających. Kolanko przeznaczone jest do pracy z olejem hydraulicznym.

Gwint BSP 1 1/4" – budowa przyłączy kolanka AB

Kolanko posiada dwa zakończenia o takim samym nominalnym rozmiarze gwintu BSP 1 1/4". Po jednej stronie znajduje się gwint zewnętrzny, natomiast po drugiej gwint wewnętrzny umieszczony w ruchomej nakrętce. W specyfikacji produktu wskazano gwinty BSP równoległe.

Podczas doboru złącza należy rozróżnić nominalny rozmiar gwintu od sposobu uszczelnienia połączenia. Sam gwint BSP 1 1/4" nie potwierdza pełnej zamienności z każdym przyłączem o takim oznaczeniu. Należy sprawdzić również kształt i zgodność powierzchni współpracujących.

Ruchoma nakrętka w kolanku AB 90°

Ruchoma nakrętka jest charakterystycznym elementem kolanka nakrętnego AB (XEVW). Umożliwia skręcanie połączenia z odpowiednio dobranym przyłączem bez konieczności obracania całym korpusem złączki. Jest to szczególnie przydatne podczas montażu elementów hydraulicznych w miejscach, gdzie dostęp do połączenia jest ograniczony.

Nakrętka pełni funkcję montażową. Możliwość jej obracania nie oznacza, że kolanko jest złączem obrotowym przeznaczonym do ciągłego ruchu podczas pracy instalacji. Kąt 90° wynika z budowy korpusu i określa wzajemne ustawienie przyłączy.

Obustronne stożki i uszczelnienie połączenia hydraulicznego

Złączka AB BSP 1 1/4" została wyposażona w obustronne stożki. Powierzchnie te wymagają odpowiedniego dopasowania do współpracujących zakończeń instalacji hydraulicznej. Zgodność konstrukcji ma istotne znaczenie dla uzyskania szczelnego połączenia i prawidłowego montażu.

Przed wymianą kolanka należy porównać geometrię zakończeń oraz sposób uszczelnienia z elementem stosowanym wcześniej. Dotyczy to szczególnie instalacji, w których występują różne wykonania przyłączy z gwintami BSP.

Stal automatowa z powłoką ocynkowaną

Kolanko wykonano ze stali automatowej, a jego powierzchnię pokryto ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne stalowego elementu złącznego. Materiał korpusu i wykończenie powierzchni należą do podstawowych cech technicznych produktu.

Dobierając kolanko do konkretnego układu, należy uwzględnić wymagania eksploatacyjne instalacji, w tym warunki środowiskowe oraz parametry pracy. Właściwe dopasowanie złączki obejmuje zarówno jej konstrukcję, jak i zgodność z pozostałymi elementami hydraulicznymi.

Najważniejsze zalety konstrukcyjne kolanka AB BSP 1 1/4"

  • Korpus kolankowy umożliwiający zmianę kierunku połączenia o 90°.
  • Gwint zewnętrzny BSP 1 1/4".
  • Ruchoma nakrętka z gwintem wewnętrznym BSP 1 1/4".
  • Obustronne stożki.
  • Stal automatowa pokryta ocynkiem.
  • Przeznaczenie do instalacji z olejem hydraulicznym.
  • Budowa typu AB (XEVW).

Dobór kolanka AB BSP 1 1/4" do instalacji

Przy doborze kolanka należy sprawdzić rodzaj gwintu, jego rozmiar, konstrukcję powierzchni uszczelniających oraz wymagania ciśnieniowe układu. Zgodność oznaczeń gwintów nie zastępuje kontroli pozostałych parametrów technicznych połączenia.

W ofercie HYDRON dostępne są również węże hydrauliczne, które można uwzględnić podczas kompletowania instalacji. Dobór wszystkich komponentów powinien uwzględniać zgodność przyłączy i wymagania techniczne układu.

FAQ – kolanko AB 90° BSP 1 1/4"

Jakie gwinty posiada kolanko AB BSP 1 1/4"?

Kolanko posiada gwint zewnętrzny BSP 1 1/4" oraz gwint wewnętrzny BSP 1 1/4" umieszczony w ruchomej nakrętce.

Czy kolanko BSP 1 1/4" ma ruchomą nakrętkę?

Tak. Konstrukcja kolanka AB (XEVW) obejmuje ruchomą nakrętkę ułatwiającą skręcanie połączenia podczas montażu.

Jaki kąt ma kolanko hydrauliczne AB BSP 1 1/4"?

Kąt kolanka wynosi 90°, co umożliwia wykonanie połączenia pod kątem prostym.

Z jakiego materiału wykonano kolanko AB BSP 1 1/4"?

Kolanko wykonano ze stali automatowej, a jego powierzchnię pokryto ocynkiem.

Czy kolanko AB BSP 1 1/4" posiada stożki?

Tak. Produkt posiada obustronne stożki, które należy dopasować do powierzchni uszczelniających współpracujących przyłączy.

Do jakiego medium przeznaczone jest kolanko BSP 1 1/4"?

Kolanko przeznaczone jest do instalacji wykorzystujących olej hydrauliczny.

Czy ruchoma nakrętka oznacza możliwość ciągłego obracania kolanka podczas pracy?

Nie. Ruchoma nakrętka służy do montażu połączenia i nie oznacza, że produkt jest złączem obrotowym przeznaczonym do ciągłego ruchu podczas pracy układu.

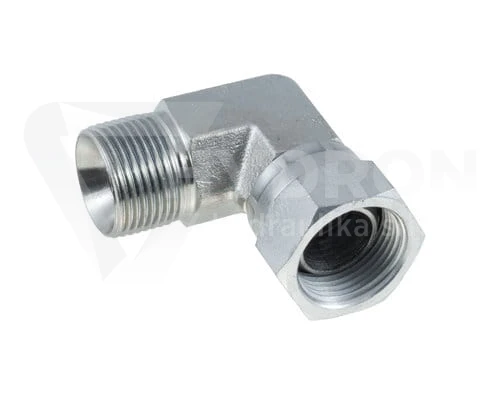

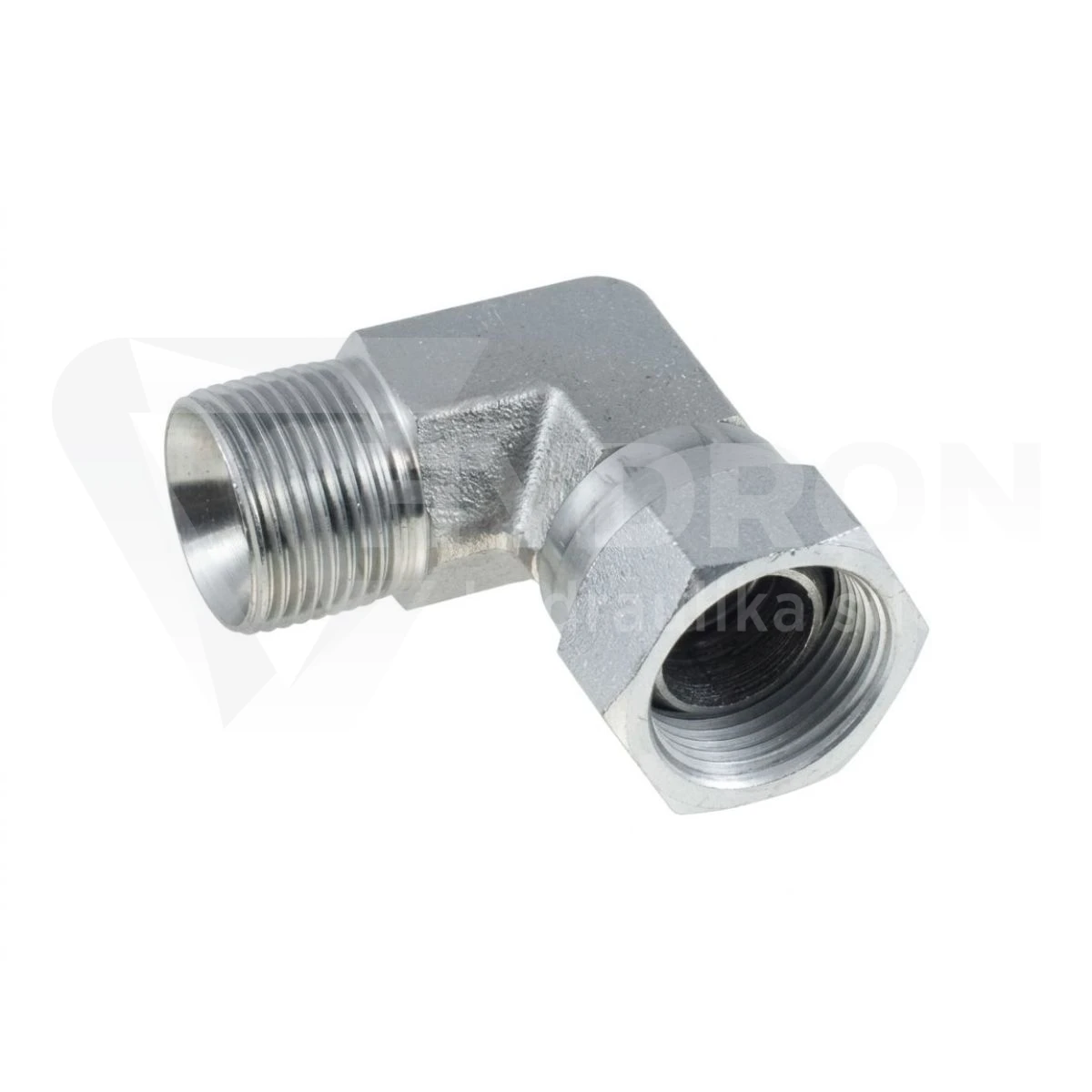

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
