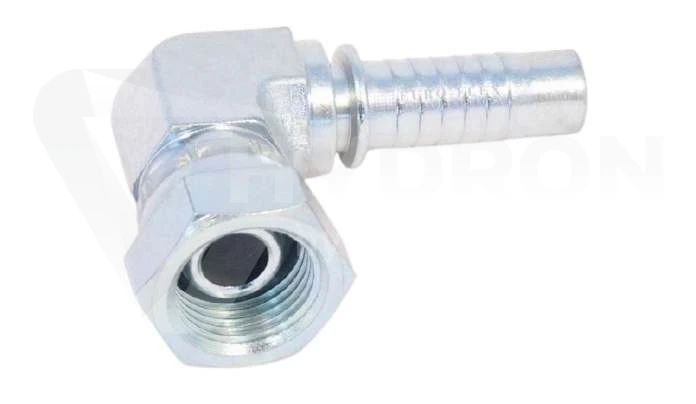

Końcówka DKR 90 DN20 3/4 kompaktowa niska

Końcówka DKR 90 DN20 3/4 kompaktowa niska jest elementem armatury hydrauliki siłowej przeznaczonym do wykonywania przewodów hydraulicznych zakończonych złączem kątowym 90°. Stosuje się ją do zaciskania na wężach hydraulicznych o średnicy DN20 (3/4"), gdzie wymagane jest połączenie z gwintem metrycznym z uszczelnieniem stożkowym 24°. Konstrukcja kolanka 90° umożliwia zmianę kierunku prowadzenia przewodu bez nadmiernego zginania węża, co znacząco poprawia trwałość całej instalacji hydraulicznej. Końcówki DKR należą do jednych z najczęściej stosowanych złączy w europejskich układach hydrauliki siłowej. Połączenie odbywa się poprzez nakrętkę obrotową z gwintem metrycznym, która współpracuje z gniazdem stożkowym 24°. Dzięki temu uzyskuje się szczelne i odporne na wysokie ciśnienie połączenie stosowane w maszynach rolniczych, budowlanych oraz przemysłowych. W ofercie Hydron element ten występuje jako końcówka kompaktowa niska, co oznacza skróconą konstrukcję przystosowaną do węży typu compact oraz miejsc o ograniczonej przestrzeni montażowej.

Budowa i standard wykonania końcówki DKR 90

Końcówki DKR produkowane są zgodnie z europejskimi standardami stosowanymi w hydraulice siłowej. Konstrukcja opiera się na połączeniu stożkowym 24° oraz gwincie metrycznym. Najczęściej spotykane normy i standardy powiązane z tym typem złącza to między innymi:

• DIN 2353
• ISO 8434-1
• EN 853 / EN 856 – w zakresie kompatybilności z przewodami hydraulicznymi

Końcówka DKR 90 DN20 3/4 składa się z kilku istotnych elementów konstrukcyjnych. Pierwszym jest część przeznaczona do trwałego zacisku na przewodzie hydraulicznym przy użyciu tulei zaciskowej oraz zakuwarki do węży hydraulicznych. Drugim elementem jest kolanko 90°, które zmienia kierunek przepływu medium. Trzecim elementem jest nakrętka obrotowa z gwintem metrycznym. Dzięki takiej konstrukcji przewód hydrauliczny można swobodnie dokręcić bez skręcania całego węża.

Zastosowanie końcówek DKR 90 w hydraulice siłowej

Końcówki DKR 90 DN20 stosowane są przede wszystkim w instalacjach hydraulicznych pracujących pod wysokim ciśnieniem. Ich zadaniem jest połączenie przewodu hydraulicznego z elementami instalacji takimi jak rozdzielacze, siłowniki hydrauliczne, zawory hydrauliczne czy pompy hydrauliczne. Najczęściej wykorzystuje się je w maszynach rolniczych, gdzie hydraulika odpowiada za sterowanie układami roboczymi. Powszechnie spotyka się je również w maszynach budowlanych takich jak koparki, ładowarki czy podnośniki hydrauliczne. Kolejnym obszarem zastosowań jest przemysł, gdzie hydraulika siłowa odpowiada za napęd pras, linii technologicznych oraz urządzeń transportu technologicznego. Kolanko 90° jest szczególnie przydatne tam, gdzie przewód musi zmienić kierunek prowadzenia. Dzięki temu ogranicza się promień zgięcia węża hydraulicznego i zmniejsza ryzyko jego uszkodzenia.

Różnice między końcówką DKR 90 a innymi końcówkami hydraulicznymi

Końcówki DKR 90 różnią się od wielu innych złączy hydraulicznych przede wszystkim typem gwintu oraz geometrią połączenia. W porównaniu do końcówek DKOL lub DKOS posiadają gwint metryczny z uszczelnieniem stożkowym, jednak różnią się konstrukcją gniazda oraz sposobem uszczelnienia. W porównaniu do końcówek prostych DKR główną różnicą jest kąt 90°, który umożliwia zmianę kierunku przewodu hydraulicznego. Z kolei w stosunku do złączy typu JIC lub BSP różnica polega przede wszystkim na standardzie gwintu oraz kącie stożka uszczelniającego. W praktyce oznacza to, że końcówki DKR są typowym rozwiązaniem stosowanym w europejskich układach hydrauliki siłowej, podczas gdy standardy JIC czy NPT częściej występują w systemach amerykańskich.

Najczęstsze błędy przy doborze końcówki DKR

Jednym z najczęściej spotykanych problemów przy kompletowaniu przewodów hydraulicznych jest nieprawidłowy dobór gwintu lub średnicy przewodu. Końcówka DKR DN20 przeznaczona jest do węży o średnicy nominalnej DN20, czyli 3/4 cala. Zastosowanie jej na przewodzie o innej średnicy może doprowadzić do nieprawidłowego zacisku lub nieszczelności instalacji. Drugim błędem jest pomylenie gwintu metrycznego z gwintem calowym. W praktyce często mylone są złącza DKR z końcówkami BSP lub JIC. Choć wizualnie mogą być podobne, ich parametry uszczelnienia i skok gwintu są inne. Istotne jest także dopasowanie końcówki do rodzaju węża hydraulicznego, ponieważ przewody 1SN, 2SN czy 4SP wymagają odpowiednich tulei zaciskowych oraz parametrów zacisku.

Wykonywanie przewodów hydraulicznych z końcówkami DKR

Aby prawidłowo wykonać przewód hydrauliczny z końcówką DKR 90, konieczne jest użycie odpowiedniego sprzętu do zaciskania. Proces ten realizuje się przy użyciu profesjonalnych zakuwarek do węży hydraulicznych. W Hydron dostępne są między innymi zakuwarki marki Samway, które pozwalają precyzyjnie dobrać średnicę zacisku i zapewnić powtarzalną jakość wykonania przewodów. W procesie produkcji przewodu stosuje się również tuleje zaciskowe dopasowane do typu węża oraz jego średnicy. W przypadku węży wielooplotowych konieczne może być także zastosowanie skórowarki do usunięcia warstwy zewnętrznej gumy przed zaciskiem. Dzięki prawidłowo wykonanej operacji zacisku przewód hydrauliczny jest w stanie pracować pod bardzo wysokim ciśnieniem bez ryzyka rozszczelnienia.

Zastosowanie końcówek DKR w przewodach hydraulicznych Hydron

Hydron oferuje szeroki wybór elementów do budowy przewodów hydraulicznych, w tym końcówki DKR w różnych średnicach oraz konfiguracjach. Dostępne są zarówno końcówki proste, jak i kolanka 45° oraz 90°. Uzupełnieniem oferty są również węże hydrauliczne, tuleje zaciskowe oraz złączki hydrauliczne stosowane w instalacjach wysokociśnieniowych. Dzięki szerokiej dostępności elementów możliwe jest szybkie wykonanie przewodu hydraulicznego dopasowanego do konkretnego zastosowania. Hydron zapewnia także wsparcie techniczne przy doborze odpowiednich komponentów hydrauliki siłowej.

Końcówka DKR 90° DN20 3/4" kompaktowa niższa od standardowego zakucia

• Końcówka hydrauliczna standardowa z gwintem wewnętrznym BSP z nakrętką, stożek uszczelniający 60° (DKR), kątowa  90 °
• Końcówka DKR zostało wykonane z najwyższej jakości stali automatowej ocynkowanej.
• Końcówka do zaciskania na wężach hydraulicznych.
• Typ materiału : stal automatowa pokryta ocynkiem
• Typ przyłącza : Gwint wewnętrzny BSP
• Rozmiar przyłącza : 3/4" (BSP)
• Opis przyłącza : gwint wewnętrzny rurowy calowy europejski (BSP) - walcowy
• Typ uszczelnienia przyłącza : stożek 60°
• Nominalna średnica wewnętrzna DN : 20 [mm]
• Nominalna calowa średnica wewnętrzna : 3/4    [cal]

FAQ – końcówka DKR 90 DN20

Ile kosztuje końcówka DKR 90 DN20 3/4?
Cena końcówki DKR zależy od średnicy, rodzaju wykonania oraz producenta. Aktualną cenę można sprawdzić bezpośrednio na stronie produktu w sklepie Hydron.

Do jakiego węża pasuje końcówka DKR DN20?
Końcówka DKR DN20 przeznaczona jest do węży hydraulicznych o średnicy DN20 (3/4 cala). Najczęściej stosuje się ją z przewodami typu 1SN, 2SN lub wężami kompaktowymi.

Jak dobrać końcówkę DKR do przewodu hydraulicznego?
Dobór końcówki wymaga sprawdzenia średnicy węża, typu oplotu, rodzaju gwintu oraz kąta końcówki. Należy również dobrać odpowiednią tuleję zaciskową i parametry zacisku.

Czy końcówka DKR 90 może pracować pod wysokim ciśnieniem?
Tak, końcówki DKR stosowane są w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem. Ich dopuszczalne parametry zależą od rodzaju zastosowanego węża hydraulicznego.

Czym różni się końcówka DKR od DKOL lub DKOS?
Różnica polega głównie na konstrukcji uszczelnienia oraz standardzie połączenia. Końcówki DKOL i DKOS wykorzystują pierścienie uszczelniające i różnią się geometrią gniazda w porównaniu do złącza DKR.
