Końcówka DKR-FL DN20 1" uszczelnienie płaskie

Czym jest końcówka DKR-FL DN20 1" uszczelnienie płaskie

Końcówka DKR-FL DN20 1" z uszczelnieniem płaskim jest elementem stosowanym w hydraulice siłowej do wykonywania trwałych połączeń pomiędzy przewodem hydraulicznym a komponentami instalacji hydrauliczej. Jest to typ końcówki przeznaczony do zaciskania na wężu hydraulicznym przy użyciu specjalistycznych maszyn takich jak zakuwarki do węży hydraulicznych. W praktyce końcówka ta umożliwia wykonanie szczelnego połączenia pomiędzy przewodem hydraulicznym a elementami instalacji posiadającymi gwint zewnętrzny 1". Dzięki konstrukcji typu DKR-FL (flat face) uszczelnienie odbywa się na płaskiej powierzchni czołowej, co znacząco zwiększa szczelność połączenia oraz minimalizuje ryzyko wycieku medium roboczego. Element ten znajduje szerokie zastosowanie w instalacjach hydrauliki siłowej pracujących pod wysokim ciśnieniem, gdzie medium roboczym jest najczęściej olej hydrauliczny. Końcówki tego typu są stosowane w połączeniu z takimi elementami instalacji jak pompy hydrauliczne, siłowniki hydrauliczne, rozdzielacze hydrauliczne czy zawory sterujące. Końcówka DKR-FL DN20 jest przystosowana do współpracy z przewodami hydraulicznymi o średnicy DN20, które należą do najczęściej stosowanych w instalacjach przemysłowych, rolniczych oraz budowlanych.

Budowa i konstrukcja końcówki hydraulicznej

Końcówki hydrauliczne przeznaczone do zaciskania na przewodach muszą spełniać bardzo wysokie wymagania dotyczące wytrzymałości mechanicznej oraz odporności na ciśnienie robocze. W przypadku końcówki DKR-FL DN20 1" konstrukcja została opracowana w taki sposób, aby zapewnić maksymalną szczelność oraz trwałość połączenia w wymagających warunkach pracy. Element wykonany jest najczęściej ze stali węglowej wysokiej jakości, która charakteryzuje się dużą odpornością na obciążenia dynamiczne oraz wysokie ciśnienia występujące w układach hydraulicznych. Dodatkowo powierzchnia końcówki jest zabezpieczona poprzez ocynk galwaniczny, który chroni element przed korozją oraz wpływem czynników zewnętrznych. Konstrukcja końcówki składa się z kilku podstawowych części funkcjonalnych. Pierwszą z nich jest część przeznaczona do zaciskania na przewodzie hydraulicznym. Element ten posiada odpowiedni profil umożliwiający trwałe połączenie z tuleją zaciskową podczas procesu zakuwania przewodu. Drugą częścią jest gwintowana nakrętka obrotowa, która umożliwia wygodne przykręcenie końcówki do elementu instalacji hydraulicznej. Nakrętka obraca się niezależnie od korpusu końcówki, co znacznie ułatwia montaż przewodu w układzie hydraulicznym. Najważniejszą częścią konstrukcji jest powierzchnia uszczelniająca typu FL – flat face, czyli płaska powierzchnia uszczelnienia. Rozwiązanie to eliminuje konieczność stosowania dodatkowych uszczelnień stożkowych i pozwala uzyskać bardzo wysoką szczelność połączenia.

Zasada działania w instalacji hydraulicznej

Końcówki hydrauliczne typu DKR-FL pełnią bardzo ważną funkcję w instalacji hydraulicznej. Ich zadaniem jest zapewnienie trwałego i szczelnego połączenia pomiędzy przewodem hydraulicznym a elementem instalacji wyposażonym w odpowiedni gwint. Po wykonaniu przewodu hydraulicznego końcówka zostaje trwale zaciśnięta na wężu hydraulicznym przy użyciu odpowiedniej tulei zaciskowej oraz maszyny do zakuwania węży. Proces ten powoduje trwałe połączenie końcówki z przewodem, które jest odporne na wysokie ciśnienie robocze oraz dynamiczne zmiany obciążenia. Podczas pracy instalacji hydraulicznej medium robocze przepływa przez przewód hydrauliczny, a następnie przez końcówkę do kolejnych elementów układu takich jak rozdzielacze hydrauliczne czy siłowniki hydrauliczne. Dzięki odpowiedniej konstrukcji końcówki przepływ medium odbywa się bez zakłóceń oraz bez strat ciśnienia. Uszczelnienie płaskie zapewnia bardzo wysoki poziom szczelności połączenia, co ma ogromne znaczenie w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem.

Normy i standardy techniczne

Końcówki hydrauliczne stosowane w instalacjach hydrauliki siłowej produkowane są zgodnie z określonymi normami technicznymi. Standaryzacja gwintów oraz wymiarów elementów pozwala na bezproblemową współpracę różnych komponentów instalacji hydraulicznej. W przypadku końcówki DKR-FL stosowany jest gwint w standardzie BSP (British Standard Pipe). Jest to jeden z najczęściej spotykanych standardów gwintów stosowanych w hydraulice siłowej na terenie Europy.

Standard BSP określa między innymi:

• średnicę gwintu
• skok gwintu
• kąt profilu gwintu
• wymiary uszczelnienia.

Dzięki stosowaniu standardowych gwintów elementy instalacji hydraulicznej mogą być łatwo łączone niezależnie od producenta komponentów.

Zastosowanie końcówki DKR-FL DN20

Końcówki hydrauliczne tego typu znajdują zastosowanie w bardzo wielu branżach wykorzystujących instalacje hydrauliki siłowej. Ze względu na dużą wytrzymałość oraz wysoką szczelność połączeń są one stosowane zarówno w instalacjach mobilnych, jak i w instalacjach przemysłowych. Elementy tego typu można spotkać w maszynach rolniczych takich jak ciągniki, ładowacze czy kombajny. W branży budowlanej końcówki DKR-FL stosowane są między innymi w koparkach, ładowarkach oraz maszynach drogowych. Końcówki hydrauliczne tego typu znajdują również zastosowanie w instalacjach przemysłowych, w których pracują prasy hydrauliczne, wtryskarki czy maszyny produkcyjne wykorzystujące napęd hydrauliczny. W serwisach hydrauliki siłowej końcówki tego typu są jednymi z najczęściej stosowanych elementów podczas wykonywania przewodów hydraulicznych.

Różnice względem innych typów końcówek hydraulicznych

Na rynku dostępnych jest wiele różnych typów końcówek do węży hydraulicznych. Poszczególne typy różnią się między sobą przede wszystkim sposobem uszczelnienia oraz typem gwintu. Końcówki typu DKR-FL wyróżniają się płaską powierzchnią uszczelnienia. W odróżnieniu od standardowych końcówek stożkowych uszczelnienie odbywa się na płaskiej powierzchni czołowej, co zwiększa odporność na wycieki.W porównaniu z końcówkami typu DKOL lub DKOS różnica polega przede wszystkim na konstrukcji uszczelnienia oraz standardzie gwintu. Każdy typ końcówki przeznaczony jest do współpracy z określonym typem złącza w instalacji hydraulicznej. Dlatego podczas doboru końcówki do przewodu hydraulicznego bardzo ważne jest prawidłowe określenie typu gwintu oraz sposobu uszczelnienia.

Najczęstsze błędy przy doborze końcówek hydraulicznych

Podczas doboru końcówek hydraulicznych użytkownicy często popełniają kilka typowych błędów. Jednym z najczęstszych jest niewłaściwy dobór średnicy przewodu hydraulicznego. Końcówka musi być dopasowana do średnicy DN węża hydraulicznego, ponieważ tylko wtedy możliwe jest wykonanie prawidłowego połączenia. Drugim częstym błędem jest pomylenie standardu gwintu. W hydraulice siłowej stosowanych jest wiele standardów takich jak BSP, JIC czy NPT. Zastosowanie niewłaściwego gwintu może uniemożliwić montaż przewodu w instalacji. Kolejnym problemem jest stosowanie końcówek przeznaczonych do pracy przy niższym ciśnieniu niż wymagane w danej instalacji hydraulicznej. W takich przypadkach istnieje ryzyko uszkodzenia przewodu hydraulicznego oraz wycieku medium roboczego.

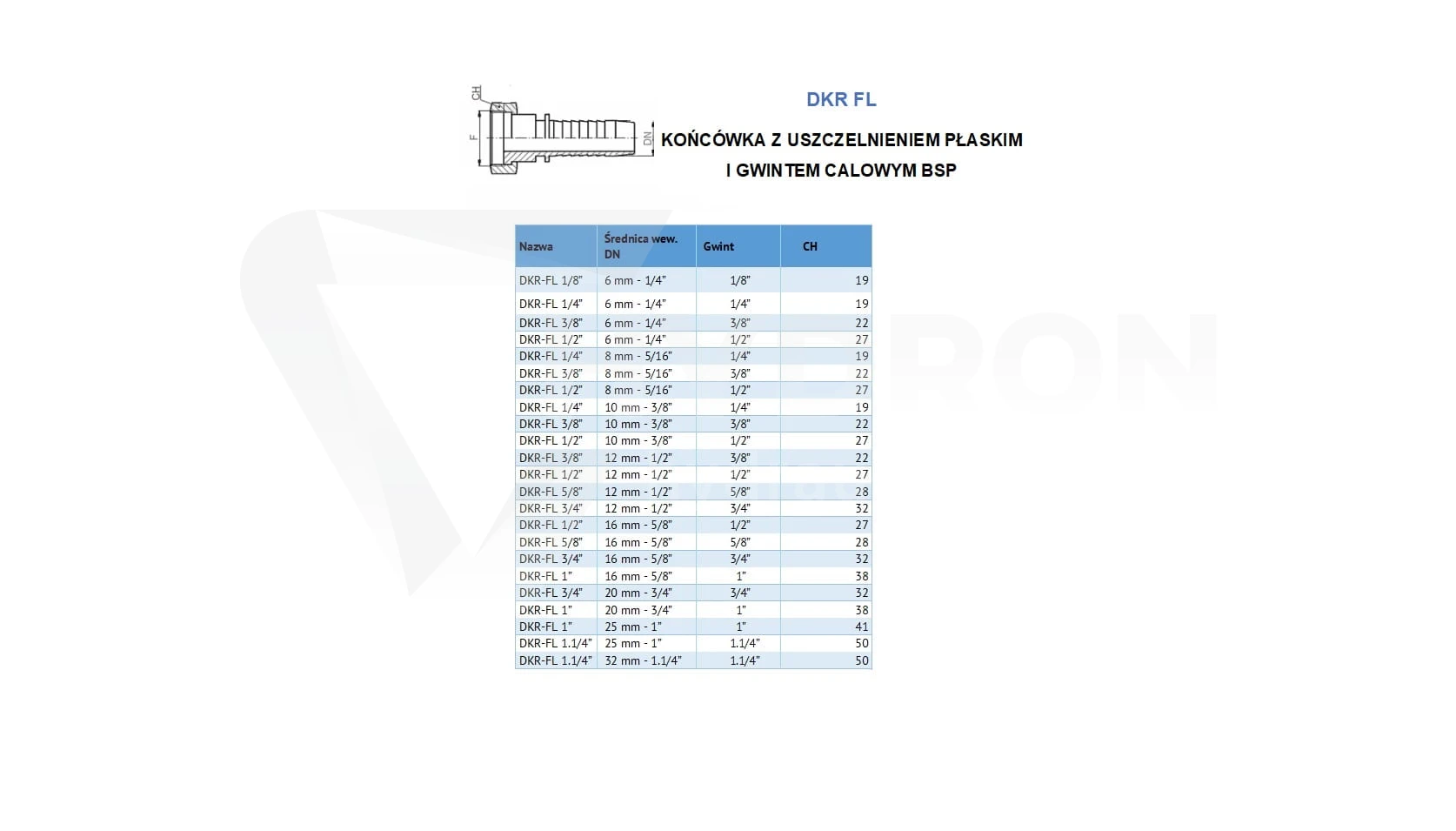

Parametry techniczne

• Średnica przewodu: DN20
• Typ końcówki: DKR-FL
• Typ uszczelnienia: płaskie (Flat Face)
• Gwint: 1" BSP
• Materiał: stal węglowa ocynkowana
• Zastosowanie: przewody hydrauliczne wysokiego ciśnienia
• Typ montażu: zaciskanie na wężu hydraulicznym
• Uszczelnienie czołowe ( płaskie )
• Materiał: stal węglowa, ocynkowana.
• Końcókwa przeznaczona do zaciskania na wężu hydraulicznym
• Oznaczenie alternatywne: 6045.2520

FAQ

Czy końcówka DKR-FL DN20 pasuje do wszystkich przewodów hydraulicznych DN20?

Końcówka jest przeznaczona do przewodów hydraulicznych o średnicy DN20, jednak należy upewnić się, że jest kompatybilna z typem węża oraz tuleją zaciskową stosowaną podczas zakuwania przewodu.

Czym różni się końcówka DKR-FL od standardowej końcówki DKR?

Różnica polega przede wszystkim na sposobie uszczelnienia. W końcówkach DKR-FL zastosowano płaską powierzchnię uszczelniającą, która zapewnia bardzo wysoką szczelność połączenia.

Czy końcówkę można zamontować bez zakuwarki?

Nie. Końcówki przeznaczone do przewodów hydraulicznych wymagają zaciskania przy użyciu specjalistycznej maszyny do zakuwania węży hydraulicznych.

W jakich instalacjach stosuje się końcówki DKR-FL?

Końcówki tego typu stosowane są w instalacjach hydrauliki siłowej w maszynach rolniczych, budowlanych oraz w instalacjach przemysłowych.

Czy końcówki hydrauliczne są elementami wielokrotnego użytku?

Nie. Końcówki zaciskane na wężach hydraulicznych są elementami jednorazowego użytku i w przypadku uszkodzenia przewodu należy wykonać nowy przewód hydrauliczny.
