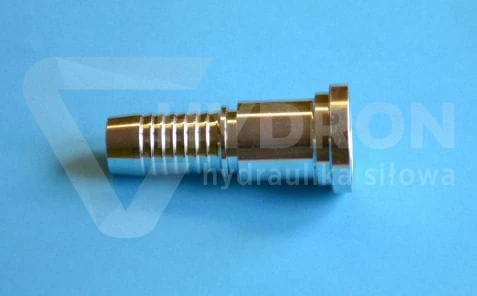

Końcówka SFL DN40 71.4 2" 3000 PSI 4SP

Czym jest końcówka SFL DN40

Końcówka SFL DN40 71,4 2" 3000 PSI to element armatury hydraulicznej przeznaczony do wykonywania trwałych połączeń przewodów hydraulicznych z instalacją wyposażoną w przyłącze kołnierzowe. Tego typu rozwiązanie jest szeroko stosowane w instalacjach hydrauliki siłowej, gdzie wymagane są duże przepływy medium roboczego oraz wysoka odporność na ciśnienie robocze. Element ten określany jest również jako końcówka flanszowa lub końcówka prosta flanszowa, ponieważ połączenie z instalacją realizowane jest poprzez kołnierz hydrauliczny. W praktyce oznacza to możliwość wykonania bardzo stabilnego połączenia stosowanego w dużych układach hydraulicznych. Końcówka flanszowa tego typu przeznaczona jest do zaciskania na przewodach hydraulicznych i współpracuje z tuleją zaciskową podczas procesu zakuwania węży. Końcówka kołnierzowa SFL stosowana jest przede wszystkim w przewodach hydraulicznych o większych średnicach, gdzie standardowe złączki gwintowane nie zapewniają wystarczającej przepustowości medium roboczego. Dlatego końcówka prosta flanszowa znajduje zastosowanie w maszynach budowlanych, rolniczych oraz w instalacjach przemysłowych.

Budowa i konstrukcja końcówki flanszowej

Końcówka flanszowa DN40 została zaprojektowana z myślą o pracy w wymagających instalacjach hydraulicznych. Element wykonany jest z wysokiej jakości stali przeznaczonej do produkcji armatury hydrauliki siłowej, co zapewnia odpowiednią wytrzymałość mechaniczną oraz odporność na wysokie ciśnienie robocze. Powierzchnia elementu zabezpieczona jest najczęściej poprzez ocynk galwaniczny, który chroni końcówkę przed korozją oraz zwiększa trwałość elementu w warunkach przemysłowych. Dzięki temu końcówka prosta flanszowa może pracować w trudnym środowisku, gdzie występuje wilgoć, zabrudzenia oraz kontakt z olejem hydraulicznym. Konstrukcja końcówki składa się z części przeznaczonej do zaciskania na przewodzie hydraulicznym oraz z kołnierza hydraulicznego o określonym rozstawie śrub. Kołnierz hydrauliczny umożliwia przykręcenie przewodu do elementu instalacji hydraulicznej wyposażonego w odpowiednie przyłącze kołnierzowe. Końcówka kołnierzowa tego typu posiada płaską powierzchnię uszczelniającą współpracującą z uszczelnieniem O-ring lub uszczelką płaską.

Zasada działania końcówki kołnierzowej w układzie hydraulicznym

Końcówka kołnierzowa pełni funkcję elementu łączącego przewód hydrauliczny z instalacją hydrauliczną. Po zaciśnięciu końcówki na przewodzie hydraulicznym powstaje trwałe i szczelne połączenie odporne na wysokie ciśnienie robocze. Medium robocze, którym najczęściej jest olej hydrauliczny, przepływa przez wnętrze przewodu hydraulicznego oraz przez końcówkę flanszową bez powodowania strat przepływu. Dzięki dużej średnicy DN40 końcówka prosta flanszowa zapewnia odpowiednią przepustowość medium roboczego w instalacji hydraulicznej. Połączenie z instalacją realizowane jest poprzez skręcenie dwóch kołnierzy hydraulicznych za pomocą śrub montażowych. Docisk powoduje uszczelnienie połączenia oraz gwarantuje szczelność nawet w instalacjach hydraulicznych pracujących pod wysokim ciśnieniem.

Standardy i normy stosowane w końcówkach kołnierzowych

Końcówki kołnierzowe typu SFL produkowane są zgodnie ze standardami stosowanymi w hydraulice siłowej. Oznaczenie SFL odnosi się do systemu połączeń kołnierzowych wykorzystywanych w instalacjach hydraulicznych o dużych przepływach. Standard ten powiązany jest z normami SAE stosowanymi w hydraulice przemysłowej i hydraulice mobilnej. Normy te określają między innymi średnicę kołnierza, rozstaw śrub oraz parametry wytrzymałościowe elementu. Oznaczenie 3000 PSI określa klasę ciśnieniową elementu. Końcówka flanszowa tej klasy przeznaczona jest do pracy w instalacjach hydraulicznych o wysokim ciśnieniu roboczym.

Zastosowanie końcówki prostej flanszowej

Końcówka prosta flanszowa DN40 znajduje zastosowanie w wielu instalacjach hydrauliki siłowej. Stosowana jest wszędzie tam, gdzie wymagane jest trwałe połączenie przewodu hydraulicznego z instalacją wyposażoną w kołnierz hydrauliczny. Końcówka flanszowa wykorzystywana jest w maszynach rolniczych takich jak ciągniki, opryskiwacze oraz maszyny do uprawy gleby. W branży budowlanej stosowana jest w koparkach, ładowarkach oraz w sprzęcie wykorzystywanym w pracach ziemnych. Końcówka kołnierzowa znajduje również zastosowanie w instalacjach przemysłowych, gdzie przewody hydrauliczne zasilają linie produkcyjne, prasy hydrauliczne oraz systemy sterowania hydraulicznego. W serwisach hydrauliki siłowej końcówka prosta flanszowa wykorzystywana jest podczas produkcji nowych przewodów hydraulicznych.

Różnice między końcówką flanszową a złączkami gwintowanymi

Końcówka flanszowa różni się od standardowych złączek hydraulicznych przede wszystkim sposobem połączenia z instalacją. W przypadku końcówki kołnierzowej połączenie realizowane jest poprzez kołnierz hydrauliczny skręcany śrubami. Rozwiązanie to pozwala na przenoszenie znacznie większych przepływów medium roboczego niż w przypadku połączeń gwintowanych. Dlatego końcówka prosta flanszowa stosowana jest przede wszystkim w przewodach hydraulicznych o dużych średnicach. Dodatkową zaletą jest odporność na drgania oraz obciążenia dynamiczne. Połączenie kołnierzowe jest bardzo stabilne i często stosowane w instalacjach hydrauliki mobilnej.

Najczęstsze błędy przy doborze końcówki kołnierzowej

Jednym z najczęstszych błędów jest niewłaściwy dobór średnicy przewodu hydraulicznego. Końcówka flanszowa DN40 powinna być stosowana wyłącznie z przewodami hydraulicznymi o tej samej średnicy nominalnej. Kolejnym błędem jest zastosowanie nieodpowiedniego standardu kołnierza. W instalacjach hydraulicznych stosowane są różne typy połączeń kołnierzowych dlatego należy upewnić się czy instalacja wykorzystuje standard SFL. Często spotykanym problemem jest także nieprawidłowe wykonanie procesu zaciskania. Końcówka prosta flanszowa powinna być montowana przy użyciu odpowiednich maszyn takich jak zakuwarki do węży hydraulicznych.

Parametry techniczne

• Średnica nominalna przewodu: DN40
• Średnica kołnierza: 71,4 mm
• Rozmiar przyłącza: 2"
• Typ elementu: końcówka flanszowa / końcówka prosta flanszowa
• Typ połączenia: końcówka kołnierzowa SFL
• Klasa ciśnieniowa: 3000 PSI
• Materiał wykonania: stal węglowa
• Zastosowanie: hydraulika siłowa
• Oznaczenie alternatywne: 6096.7140

FAQ

Czy końcówka flanszowa DN40 pasuje do wszystkich węży hydraulicznych DN40
Końcówka flanszowa przeznaczona jest do przewodów hydraulicznych DN40, jednak należy dobrać odpowiednią tuleję zaciskową oraz typ węża hydraulicznego.

Czy końcówka prosta flanszowa wymaga zakuwarki
Tak. Końcówka prosta flanszowa montowana jest na przewodzie hydraulicznym poprzez proces zaciskania wykonywany przy użyciu zakuwarki do węży.

Do czego stosuje się końcówki kołnierzowe w hydraulice siłowej
Końcówki kołnierzowe stosowane są w instalacjach hydraulicznych o dużych przepływach medium roboczego oraz w przewodach hydraulicznych o dużej średnicy.

Czy końcówka flanszowa 3000 PSI nadaje się do pracy pod wysokim ciśnieniem
Tak. Oznaczenie 3000 PSI wskazuje klasę ciśnieniową elementu i możliwość pracy w instalacjach hydrauliki siłowej o wysokim ciśnieniu.

Gdzie stosuje się końcówki proste flanszowe
Końcówki proste flanszowe stosowane są w maszynach rolniczych, maszynach budowlanych, instalacjach przemysłowych oraz w serwisach hydrauliki siłowej.
