Końcówka SFL DN32 44.5 1" 3000 PSI 4SP

Przejdź do sekcji Opinie

54,22 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 32 mm = DN32 ( 1.1/4")
Wersja końcówki końcówka prosta węża
Rodzaj gwintu nie dotyczy
Typ gwintu nie dotyczy
Rozmiar gwintu nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 240 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa

Oznaczenie grupy końcówki C41 - SFL, SFS
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Wersja końcówki 3000 PSI ( wersja lekka )
Średnica talerzyka w mm 44,5 mm (1")
Wysokość talerzyka standardowa

Opis

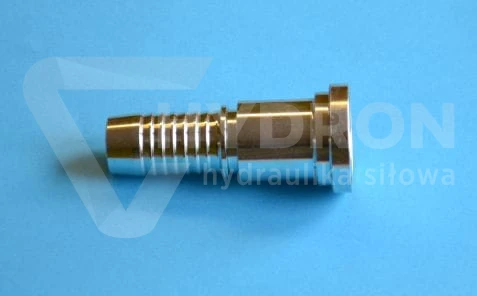

Końcówka SFL DN32 44.5 1" 3000 PSI 4SP

Końcówka SFL DN32 44,5° 1" 3000 PSI 4SP to wysokociśnieniowa końcówka kołnierzowa przeznaczona do zakuwania przewodów hydraulicznych DN32 typu 4SP. Element wykonany został w standardzie SAE 3000 PSI i stosowany jest w układach hydrauliki siłowej pracujących pod dużym obciążeniem oraz przy wysokich przepływach oleju hydraulicznego. Konstrukcja pod kątem 44,5° ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej i zmniejsza naprężenia działające na wąż hydrauliczny.

Parametry techniczne

Typ końcówki: SFL
Wersja: SAE 3000 PSI
Kąt: 44,5°
Rozmiar przewodu: DN32
Typ przewodu: 4SP
Rozmiar flanszy: 1"
Materiał: stal ocynkowana
Zastosowanie: hydraulika siłowa wysokociśnieniowa
Typ połączenia: kołnierzowe
Normy: SAE J518 / ISO 6162

Końcówka SFL DN32 do przewodów hydraulicznych wysokiego ciśnienia

Końcówki kołnierzowe SFL wykorzystywane są przede wszystkim w maszynach budowlanych, układach przemysłowych, hydraulice mobilnej oraz urządzeniach pracujących pod dużym obciążeniem. Dzięki połączeniu flanszowemu układ jest bardziej odporny na drgania, skoki ciśnienia i intensywną eksploatację niż tradycyjne połączenia gwintowane. Model przeznaczony do przewodów DN32 bardzo dobrze sprawdza się w instalacjach wymagających dużego przepływu oleju hydraulicznego. Kąt 44,5° pozwala lepiej poprowadzić przewód w ciasnych przestrzeniach montażowych i ogranicza ryzyko zaginania przewodu bezpośrednio przy końcówce. Żeby układ działał prawidłowo, warto stosować również odpowiednie zakute węże hydrauliczne, trwałe złączki hydrauliczne oraz zabezpieczenia przewodów w postaci osłon spiralnych na węże hydrauliczne.

Gdzie stosuje się końcówki SFL 3000 PSI?

Końcówki SFL 3000 PSI bardzo często spotykane są w koparkach, ładowarkach, prasach hydraulicznych, maszynach rolniczych oraz urządzeniach przemysłowych pracujących w trudnych warunkach. Połączenia kołnierzowe stosowane są wszędzie tam, gdzie standardowe połączenia gwintowane mogłyby nie zapewniać odpowiedniej szczelności lub trwałości. W praktyce końcówki tego typu montowane są najczęściej na przewodach zasilających pompy hydrauliczne, siłowniki oraz rozdzielacze hydrauliczne pracujące przy dużych przepływach oleju.

Najczęstsze błędy przy doborze końcówki SFL DN32

Jednym z najczęstszych błędów jest pomylenie standardu SAE 3000 PSI z wersją SAE 6000 PSI. Mimo podobnego wyglądu oba rozwiązania różnią się wymiarami kołnierza i nie są kompatybilne. Często problemem jest również nieprawidłowy dobór końcówki do typu przewodu hydraulicznego. Końcówka przeznaczona do węży 4SP powinna współpracować wyłącznie z przewodami o odpowiedniej konstrukcji i średnicy zewnętrznej. Nieprawidłowe dopasowanie tulei zaciskowej lub niewłaściwe parametry zakucia mogą prowadzić do wycieku oleju hydraulicznego albo uszkodzenia przewodu podczas pracy pod wysokim ciśnieniem. Do profesjonalnego montażu warto stosować także odpowiednie zakuwarki do węży hydraulicznych oraz wysokiej jakości komponenty hydrauliki siłowej.

SAE J518 i ISO 6162 co oznaczają te normy?

Normy SAE J518 oraz ISO 6162 określają parametry połączeń kołnierzowych stosowanych w hydraulice siłowej wysokiego ciśnienia. Dzięki standaryzacji użytkownik ma pewność kompatybilności końcówki z pompami hydraulicznymi, rozdzielaczami oraz innymi elementami układu wyposażonymi w przyłącza flanszowe SAE. Stosowanie komponentów zgodnych z normami zmniejsza ryzyko problemów montażowych oraz poprawia bezpieczeństwo pracy całej instalacji hydraulicznej.

Końcówka SFL 44,5° dlaczego kąt ma znaczenie?

W wielu układach hydraulicznych przestrzeń montażowa jest ograniczona, dlatego odpowiedni dobór kąta końcówki ma ogromne znaczenie dla trwałości przewodu hydraulicznego. Wersja 44,5° umożliwia bardziej naturalne prowadzenie przewodu i ogranicza jego skręcanie podczas pracy maszyny. Ma to szczególne znaczenie w hydraulice mobilnej, gdzie przewody pracują pod ciągłymi drganiami i zmiennym obciążeniem. Odpowiednio dobrana końcówka pozwala zmniejszyć ryzyko pękania przewodu oraz przyspieszonego zużycia oplotu.

Jak dobrać odpowiedni wariant końcówki kołnierzowej?

Przy wyborze końcówki należy zwrócić uwagę na średnicę przewodu, ciśnienie robocze, standard flanszy oraz typ przewodu hydraulicznego. W układach wysokociśnieniowych bardzo ważne jest zachowanie zgodności wszystkich elementów instalacji hydraulicznej. W przypadku rozbudowanych układów warto stosować również szybkozłącza hydrauliczne, odpowiednie przewody hydrauliczne oraz profesjonalne zabezpieczenia przewodów hydraulicznych chroniące instalację przed uszkodzeniami mechanicznymi. Prawidłowo dobrana końcówka kołnierzowa zapewnia stabilną pracę układu hydraulicznego, ogranicza ryzyko wycieków i wpływa na dłuższą żywotność całej instalacji.
