Końcówka SFS 90° DN25 54.0 1.1/4" L-140 4SH

Przejdź do sekcji Opinie

221,40 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Wersja końcówki 3000 PSI ( wersja lekka )
Średnica talerzyka w mm 54,0 mm (1.1/4")
Wysokość talerzyka standardowa

Opis

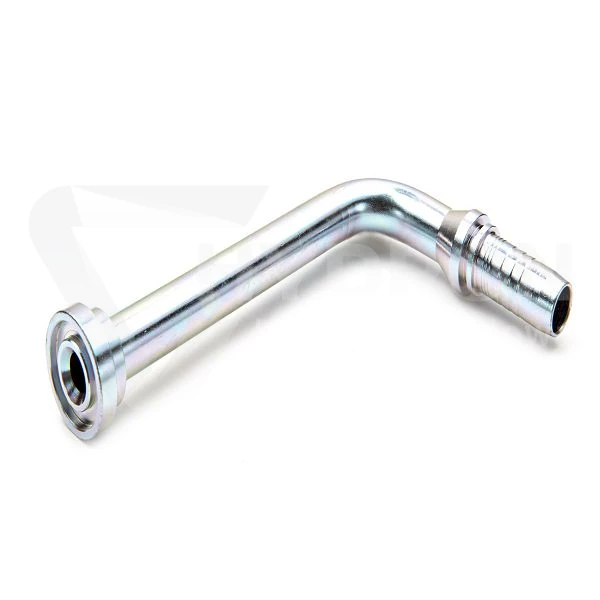

Końcówka SFS 90° DN25 54,0 mm 1 1/4" 4SH L140

Końcówka SFS 90° DN25 54,0 mm 1 1/4" 4SH L140 to wydłużana końcówka flanszowa przeznaczona do zakuwania przewodów hydraulicznych. Model posiada kołnierz SFS w wersji ciężkiej, wyprowadzenie pod kątem 90° oraz długość L140, dzięki czemu sprawdza się w instalacjach, w których standardowa końcówka jest zbyt krótka lub wymagane jest większe odsunięcie kolanka od miejsca zakucia. Wariant przeznaczony jest do przewodu DN25 w wykonaniu 4SH.

Parametry techniczne końcówki SFS 90° DN25

typ: końcówka hydrauliczna flanszowa 90°,
seria: SFS – wersja ciężka 6000 PSI,
grupa końcówki: C42,
średnica nominalna przewodu: DN25,
przeznaczenie: przewód hydrauliczny 4SH,
rozmiar kołnierza: 1 1/4",
średnica kołnierza: 54,0 mm,
kąt wyprowadzenia: 90°,
długość: L140 mm,
wersja: wydłużana,
typ połączenia: flanszowe / kołnierzowe,
materiał rodziny C42: stal automatowa,
zabezpieczenie antykorozyjne rodziny C42: ocynk.

Końcówka flanszowa SFS do węża 4SH DN25

Model został dobrany do przewodu hydraulicznego DN25 w konstrukcji 4SH. Węże 4SH stosowane są w wymagających układach hydrauliki siłowej, dlatego prawidłowy dobór końcówki i tulei zaciskowej ma szczególne znaczenie dla trwałości gotowego przewodu.

Końcówka SFS posiada po stronie przyłączeniowej charakterystyczny kołnierz zamiast gwintu lub stożka. Połączenie z urządzeniem wykonywane jest za pomocą odpowiednio dobranych półkołnierzy oraz śrub. HYDRON klasyfikuje SFS jako ciężką odmianę połączeń flanszowych SAE 6000 PSI. :contentReference[oaicite:2]{index=2 }

Wydłużenie L140 – kiedy jest potrzebne?

Długość L140 oznacza wydłużoną konstrukcję kolanka. Takie rozwiązanie jest przydatne przede wszystkim wtedy, gdy punkt przyłączeniowy znajduje się głębiej w zabudowie maszyny albo gdy standardowe kolanko nie zapewnia odpowiedniego odsunięcia przewodu od korpusu urządzenia.

Większa długość umożliwia korzystniejsze poprowadzenie węża i może ograniczyć konieczność jego gwałtownego zaginania bezpośrednio za zakuciem. Ma to znaczenie szczególnie przy grubych przewodach 4SH DN25, które wymagają zachowania odpowiedniego promienia gięcia.

Kołnierz SFS 1 1/4" o średnicy 54,0 mm

Nominalny rozmiar kołnierza wynosi 1 1/4", a jego średnica 54,0 mm. Oba parametry należy sprawdzić przed zakupem, ponieważ końcówki flanszowe występują w wielu średnicach oraz w dwóch podstawowych seriach: SFL i SFS.

Typowym błędem jest dobór końcówki tylko według nominalnego rozmiaru 1 1/4". Kołnierze serii lekkiej SFL i ciężkiej SFS mają inne wymiary, dlatego sama wartość calowa nie wystarcza do prawidłowego dopasowania elementów.

SFS a SFL – jaka jest różnica?

SFL to seria lekka, natomiast SFS to seria ciężka. HYDRON klasyfikuje końcówki SFS jako wersję 6000 PSI. Różnice dotyczą między innymi wymiarów kołnierza i elementów mocujących, dlatego półkołnierze SFL nie powinny być dobierane do końcówki SFS wyłącznie na podstawie nominalnej wielkości przyłącza. :contentReference[oaicite:3]{index=3 }

Do montażu tego produktu należy zastosować odpowiednie półkołnierze do flansz SAE, dobrane do serii SFS oraz rozmiaru 1 1/4".

Zastosowanie końcówki SFS 90° w hydraulice siłowej

Końcówki flanszowe 90° stosuje się między innymi w maszynach budowlanych, rolniczych, przemysłowych, urządzeniach przeładunkowych oraz innych układach hydrauliki siłowej. Konstrukcja kolankowa pozwala prowadzić przewód pod kątem prostym bez dokładania kolejnego adaptera.

Wydłużany wariant L140 będzie szczególnie użyteczny przy pompach, silnikach hydraulicznych, rozdzielaczach i blokach hydraulicznych, gdzie dostęp do przyłącza jest ograniczony przez konstrukcję maszyny.

Jak dobrać końcówkę SFS 90°?

Przy doborze należy sprawdzić jednocześnie średnicę nominalną przewodu, jego konstrukcję, serię kołnierza, średnicę flanszy, nominalny rozmiar przyłącza, kąt oraz długość końcówki. W tym wariancie są to: DN25, wąż 4SH, SFS 1 1/4", średnica kołnierza 54,0 mm, kąt 90° i długość L140.

Jeżeli końcówka ma zostać wykorzystana do wykonania kompletnego przewodu, HYDRON oferuje również zakute węże hydrauliczne na wymiar oraz pomoc techniczną przy doborze końcówek, tulei i parametrów zakucia.
