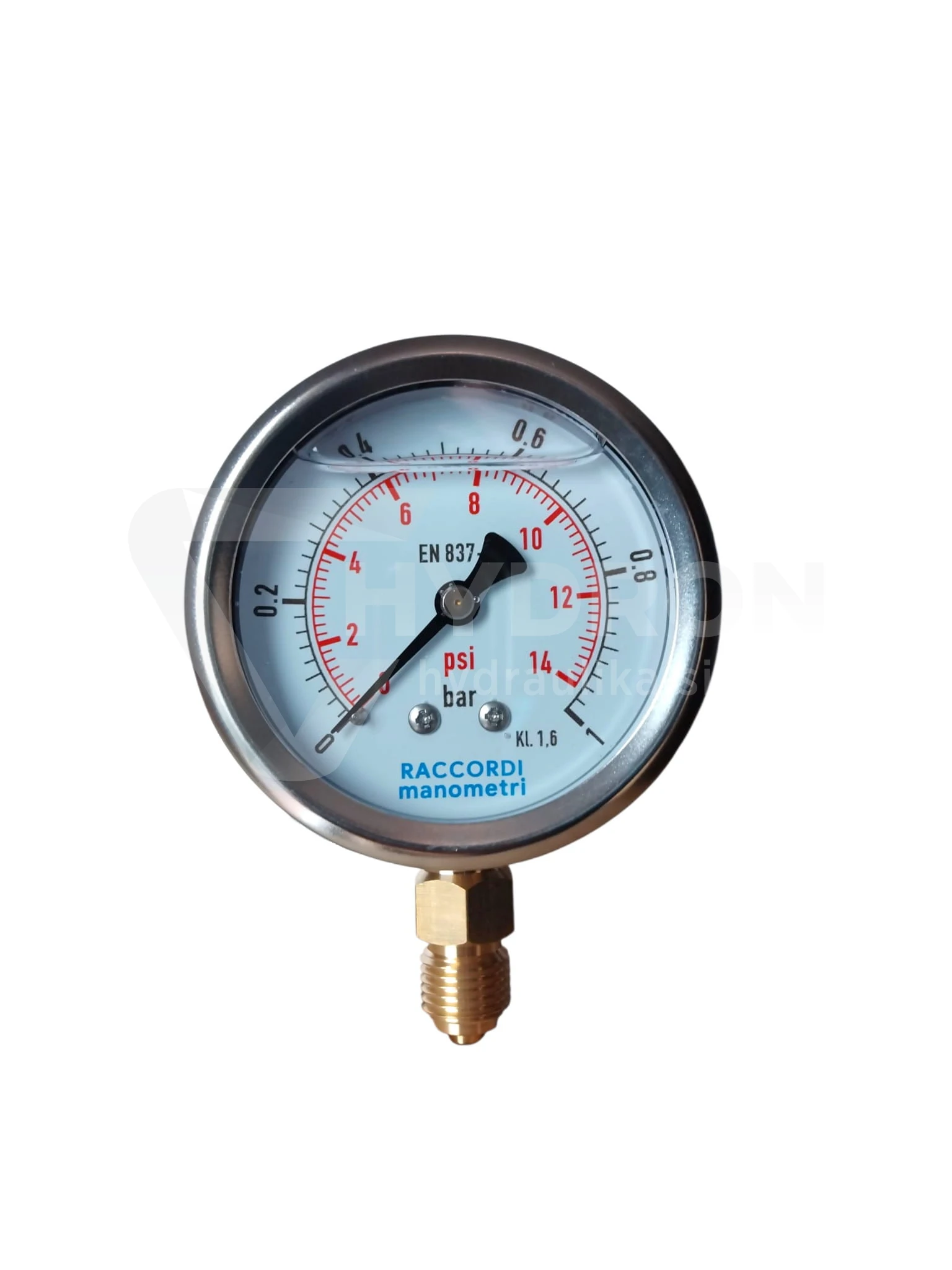

Manometr dolny radialny MG1-63 1 bar gwint 1/4"

Przejdź do sekcji Opinie

48,98 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Ciśnienie 1 bar
Średnica tarczy manometru 63mm (standard)
Klasa dokładności manometru 1,6
Rozmiar przyłącza 1/4" BSP
Typ przyłącza manometru dolne ( radialne )
Szyba przezroczyste tworzywo sztuczne
Wypełnienie manometru płynna gliceryna 99,7%
Obudowa manometru stal nierdzewna
Konstrukcja / norma EN 837-1

Opis

Manometr dolny MG1 63 mm 0–1 bar – gwint 1/4

Manometr dolny MG1 o średnicy 63 mm i zakresie pomiarowym 0–1 bar to precyzyjny manometr niskociśnieniowy, przeznaczony do kontroli bardzo niskich ciśnień w instalacjach hydraulicznych i pneumatycznych. Dzięki dolnemu przyłączu z gwintem 1/4 manometr ten znajduje zastosowanie w układach, gdzie wymagany jest czytelny i stabilny pomiar niewielkich wartości ciśnienia. Zakres 0–1 bar sprawia, że manometr idealnie nadaje się do systemów, w których standardowe manometry o wyższych zakresach nie zapewniają odpowiedniej dokładności odczytu.

Czym wyróżnia się manometr 0–1 bar

Manometr o zakresie 0–1 bar umożliwia bardzo dokładną kontrolę niskich ciśnień roboczych. W przeciwieństwie do manometrów o zakresie kilku lub kilkunastu barów, skala 0–1 bar pozwala na precyzyjne odczyty nawet niewielkich zmian ciśnienia, co ma kluczowe znaczenie w instalacjach testowych, regulacyjnych oraz pomocniczych układach hydrauliki siłowej. Dolne przyłącze manometru ułatwia montaż w rozdzielaczach, trójnikach oraz punktach pomiarowych, gdzie dostęp od dołu jest najbardziej praktyczny.

Zastosowanie manometru dolnego MG1 63

Manometr dolny 0–1 bar znajduje zastosowanie w:

układach hydraulicznych o niskim ciśnieniu roboczym,
instalacjach pneumatycznych,
systemach regulacji i kontroli ciśnienia,
stanowiskach testowych i diagnostycznych,
instalacjach pomocniczych i serwisowych.

Produkt polecany jest wszędzie tam, gdzie wymagany jest dokładny pomiar niskiego ciśnienia bez ryzyka przekłamań odczytu.

Budowa i czytelność wskazań

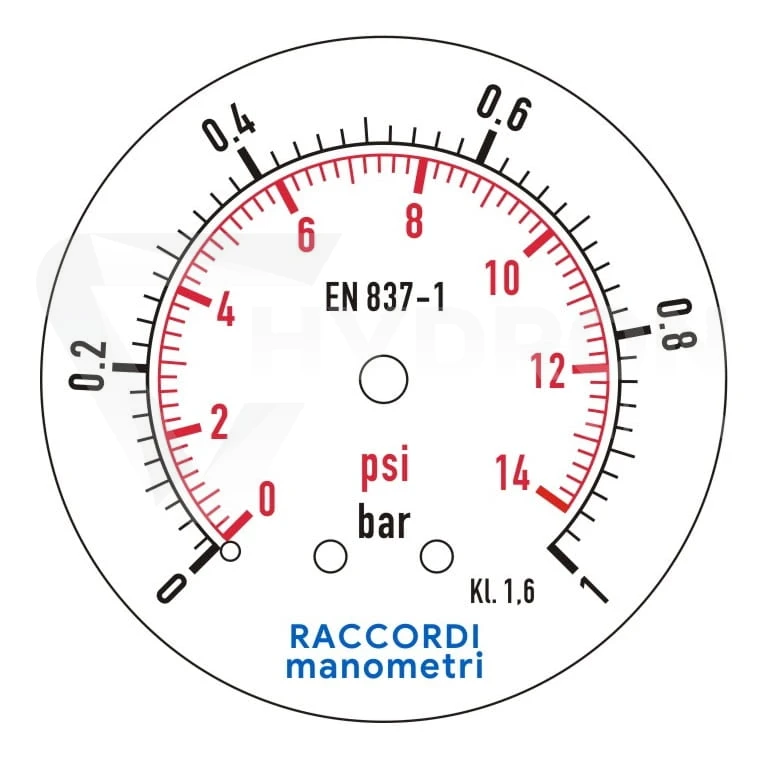

Manometr MG1 wyposażony jest w wyraźną tarczę o średnicy 63 mm, która zapewnia dobrą czytelność wskazań nawet przy niewielkich wartościach ciśnienia. Obudowa oraz mechanizm pomiarowy przystosowane są do pracy w warunkach przemysłowych, gwarantując stabilność pomiaru i powtarzalność wskazań. Zakres 0–1 bar został dobrany tak, aby maksymalnie wykorzystać całą skalę manometru, co bezpośrednio przekłada się na dokładność odczytu.

Informacje montażowe

Manometr posiada dolne przyłącze z gwintem 1/4, co pozwala na jego montaż w standardowych gniazdach pomiarowych. Podczas instalacji należy zwrócić uwagę na prawidłowe uszczelnienie połączenia gwintowanego, zgodnie z obowiązującym standardem gwintu. Manometr powinien być montowany w miejscu wolnym od nadmiernych drgań oraz gwałtownych skoków ciśnienia, aby zapewnić długą żywotność mechanizmu pomiarowego.

Parametry techniczne

Typ produktu: manometr dolny
Model: MG1
Średnica tarczy: 63 mm
Zakres pomiarowy: 0–1 bar
Rodzaj manometru: niskociśnieniowy
Przyłącze: dolne
Gwint: 1/4
Zastosowanie: hydraulika, pneumatyka, instalacje niskociśnieniowe
Konstrukcja: EN 837-1
Rozmiar nominalny: 63 mm
Klasa dokładności: 1,6
Zakres pomiarowy: od 0 ... 1000 bar
Ciśnienie robocze: stałe - 3/4 x pełen zakres; zmienne - 2/3 x pełen zakres; pomiar chwilowy - pełen zakres
Dopuszczalna temperatura: otoczenie -20...+60 °C; medium max. +60 °C
Stopień ochrony: IP 65 wg EN 60529 / lEC 529
Przyłącze procesowe: stop miedzi, gwint zewnętrzny dolny lub radialny G 1/4 B, M12x1,5 SW 14
Mechanizm: stop miedzi
Podzielnia: białe tworzywo z kołkiem oporowym
Wskazówka: czarne tworzywo sztuczne
Szyba: przezroczyste tworzywo sztuczne
Obudowa: stal nierdzewna
Pokrywa: zawalcowana, stal nierdzewna
Płynne wypełnienie: gliceryna 99,7 %
Opcjonalnie: obejma (tylko dla wyjścia tylnego); osłona gumowa
Waga: 225g +/-5

Manometr co to

Manometr to niezawodne rozwiązanie do precyzyjnego pomiaru niskiego ciśnienia w instalacjach hydraulicznych i pneumatycznych. Odpowiednio dobrany zakres pomiarowy, czytelna tarcza oraz standardowe przyłącze gwintowane sprawiają, że jest to praktyczny wybór do zastosowań technicznych i serwisowych. Podczas montażu i użytkowania manometru dolnego MG1 63 mm 0–1 bar często wykorzystywane są dodatkowe elementy instalacyjne, które umożliwiają prawidłowe włączenie punktu pomiarowego do układu. W praktyce manometr montowany jest najczęściej przy użyciu złączek hydraulicznych z gwintem 1/4, trójników lub redukcji, które pozwalają na dopasowanie przyłącza do istniecej instalacji. W instalacjach hydraulicznych i pneumatycznych manometry współpracują również z wężami hydraulicznymi oraz przewodami pomiarowymi, zapewniając bezpieczne i stabilne doprowadzenie medium. W przypadku rozbudowy punktów kontrolnych lub diagnostycznych warto zwrócić uwagę także na inne manometry hydrauliczne o różnych zakresach pomiarowych, dostępne w ofercie Hydron, co pozwala na spójne wyposażenie całej instalacji w elementy pomiarowe.
