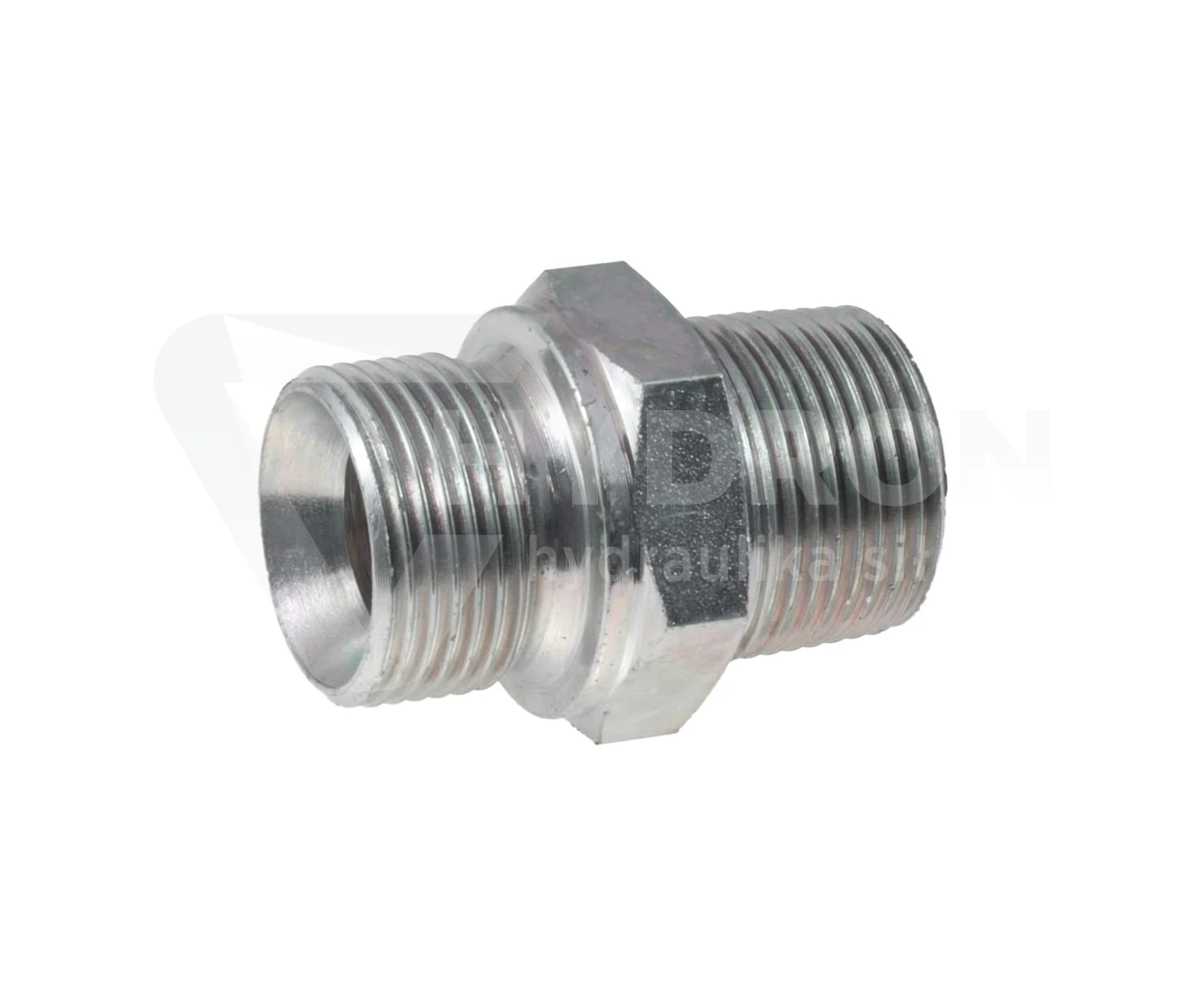

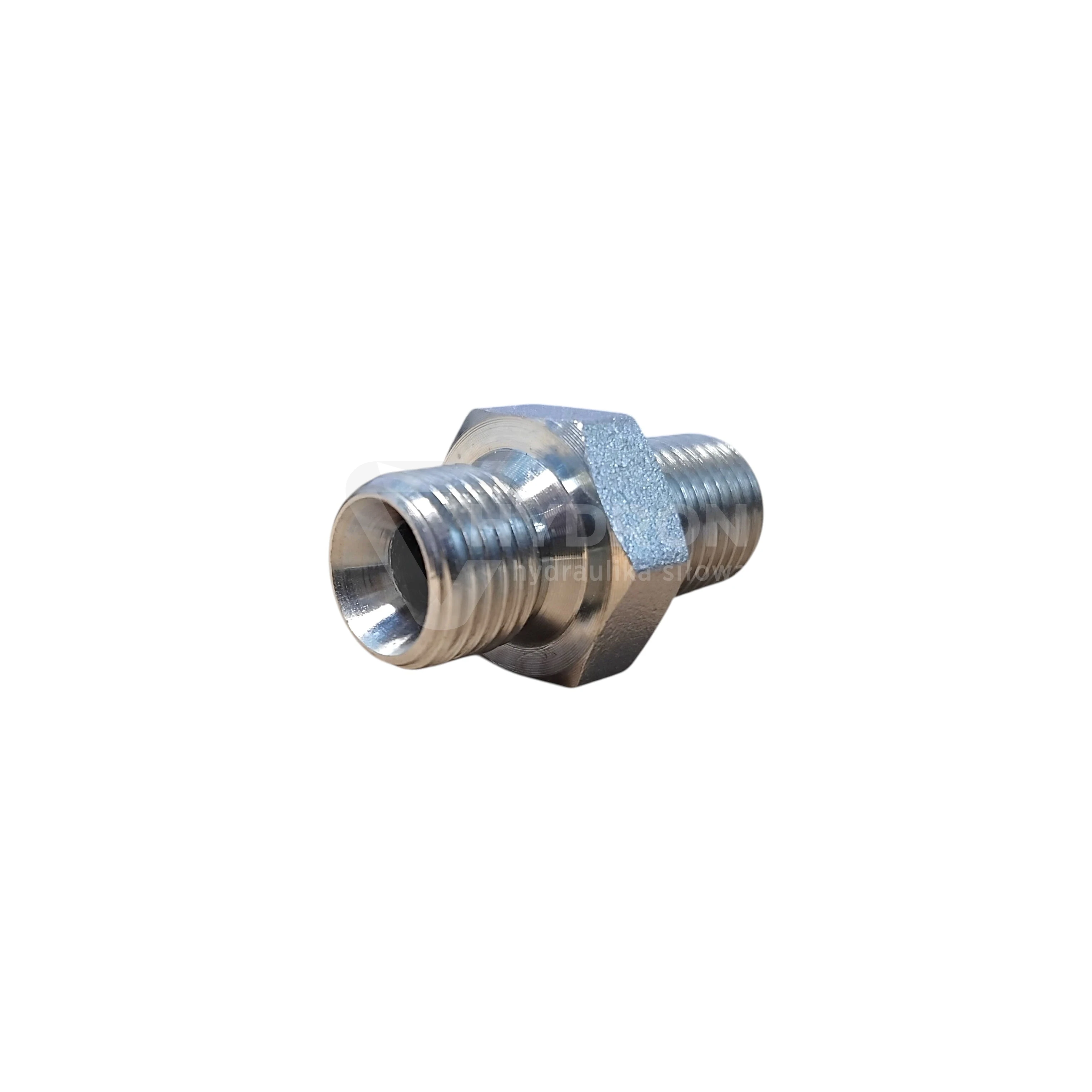

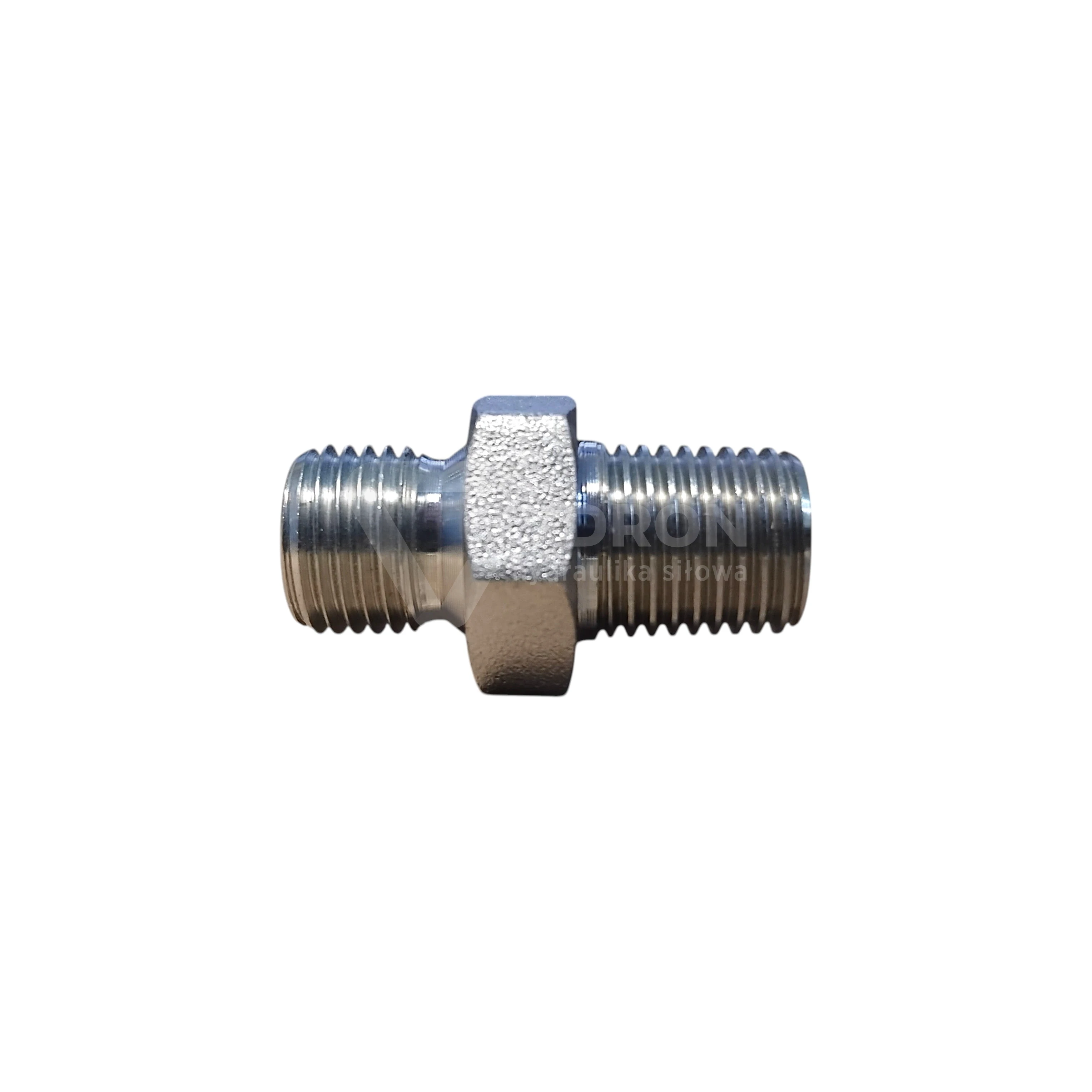

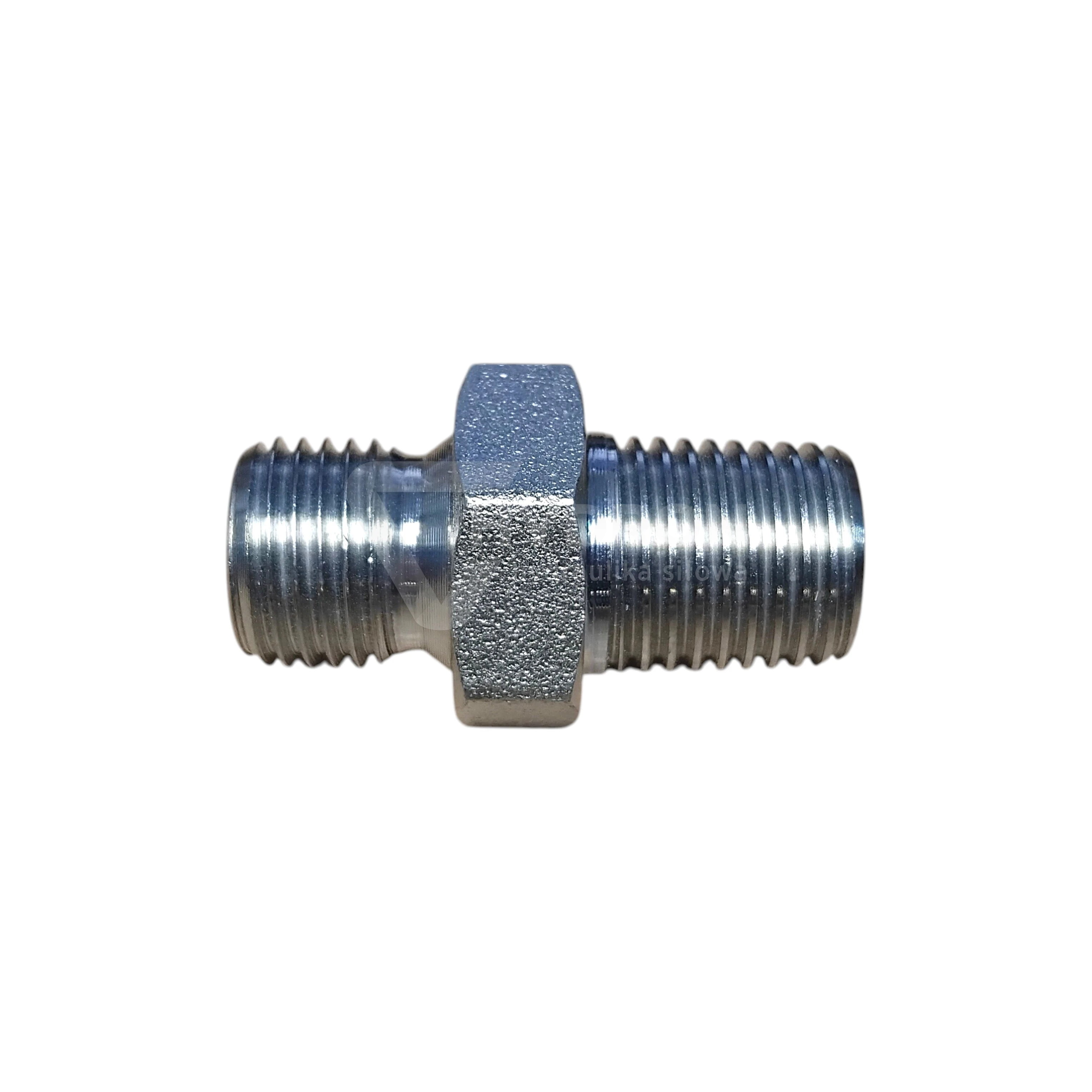

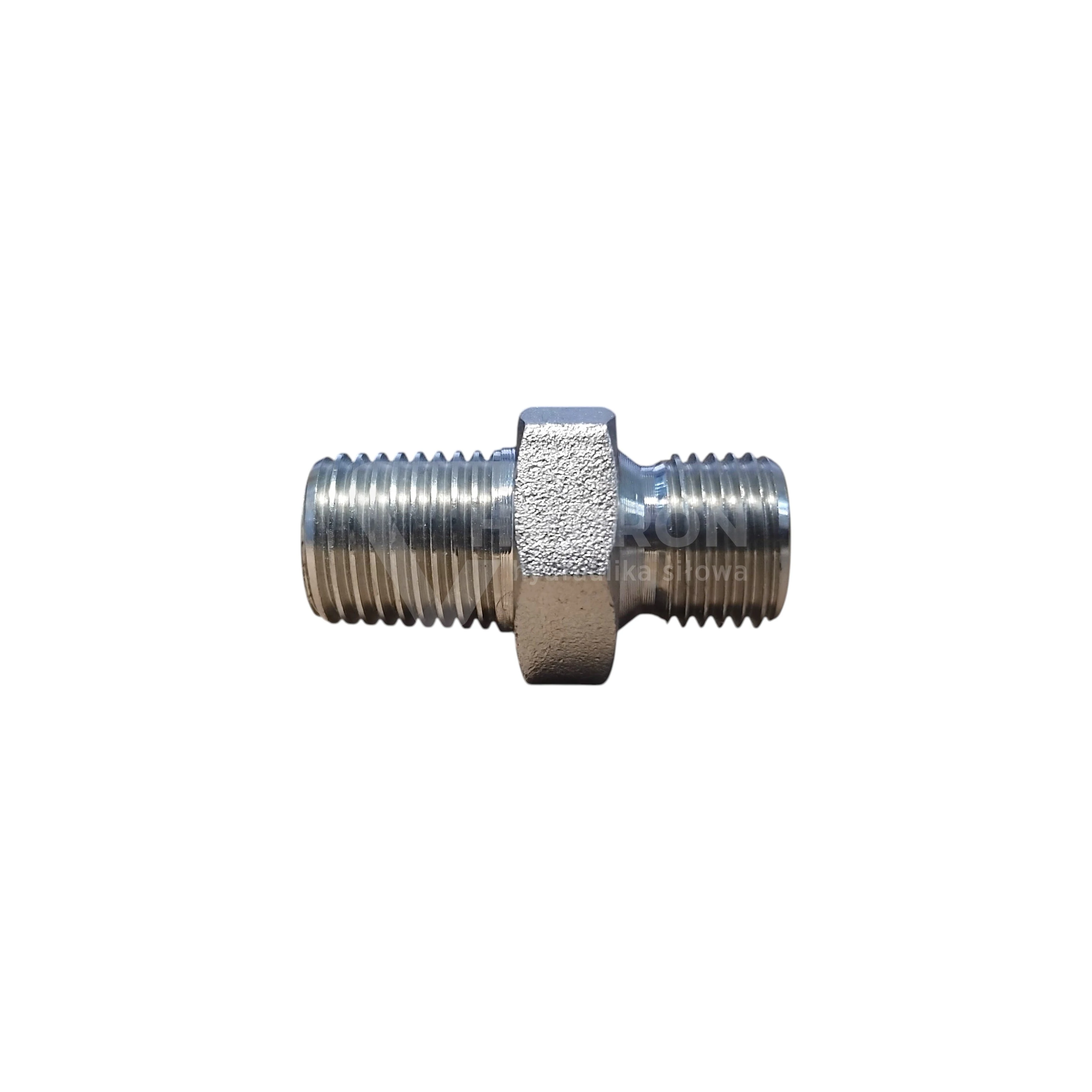

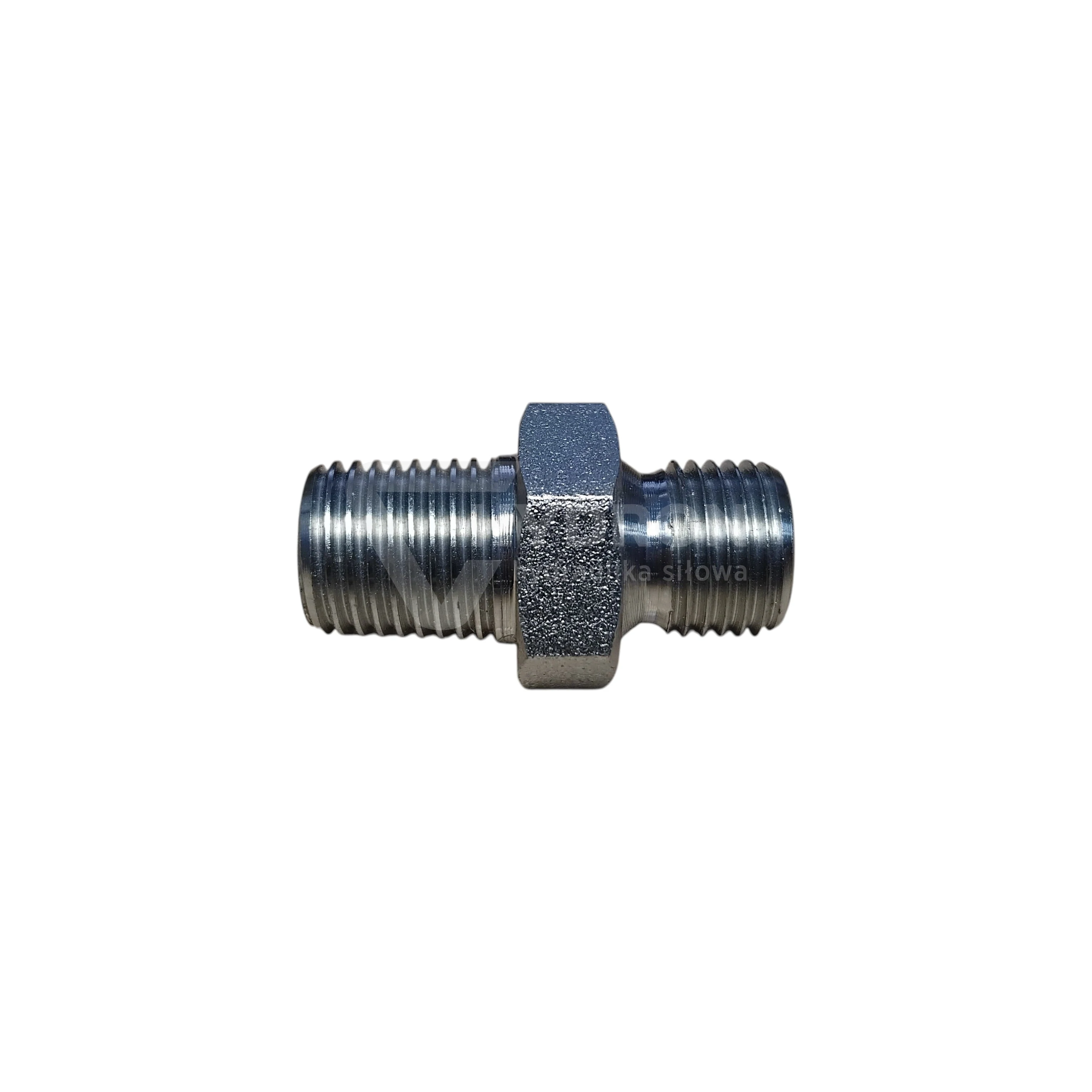

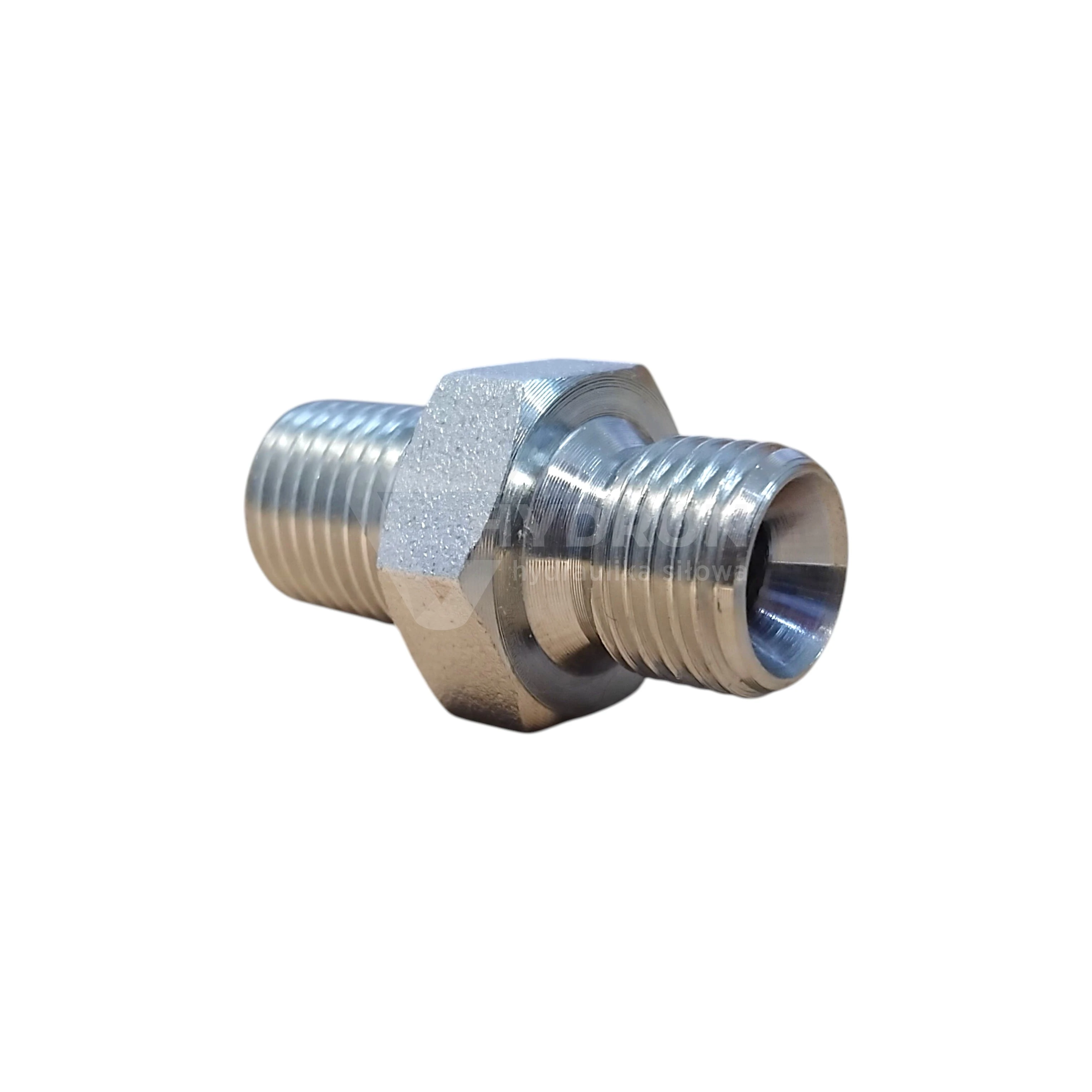

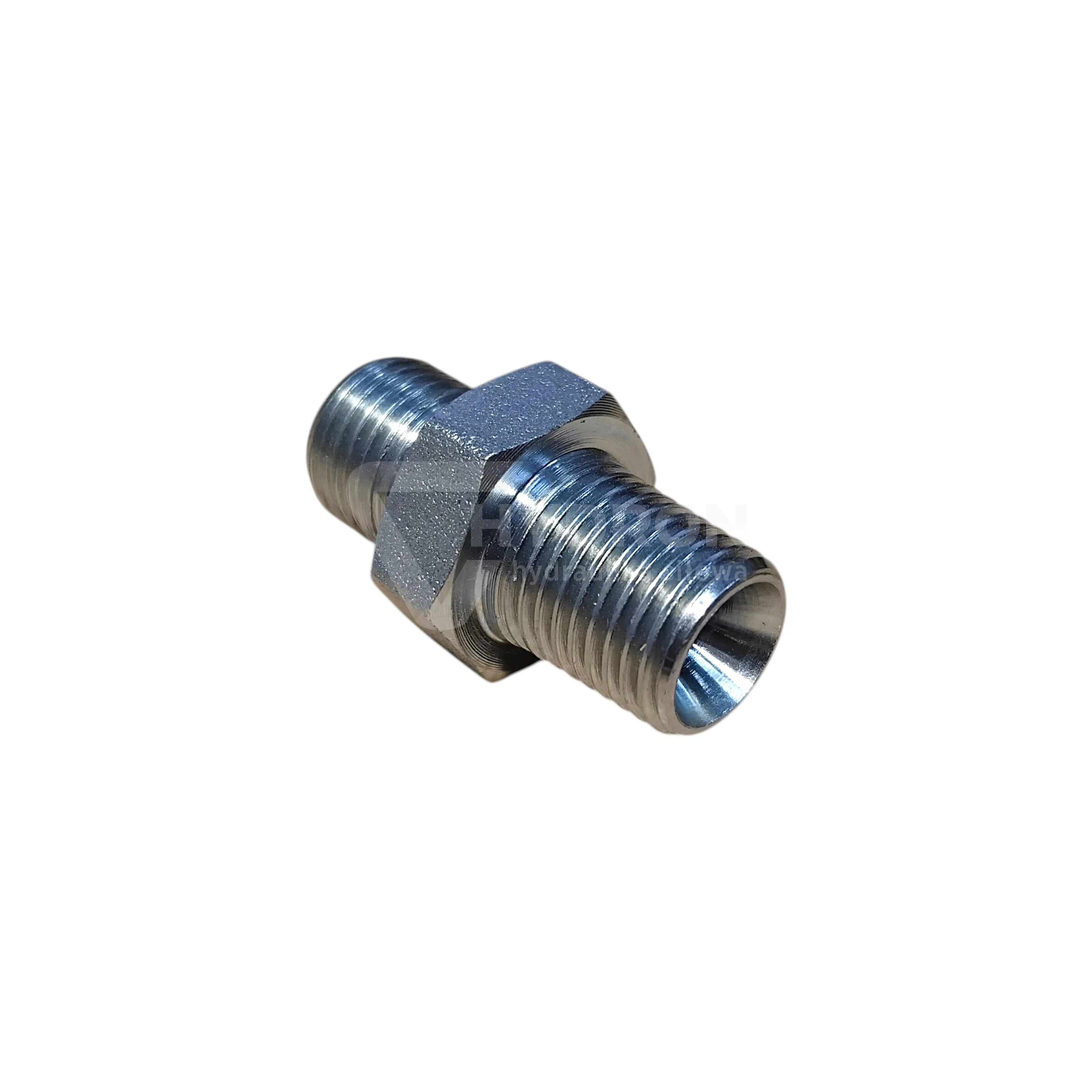

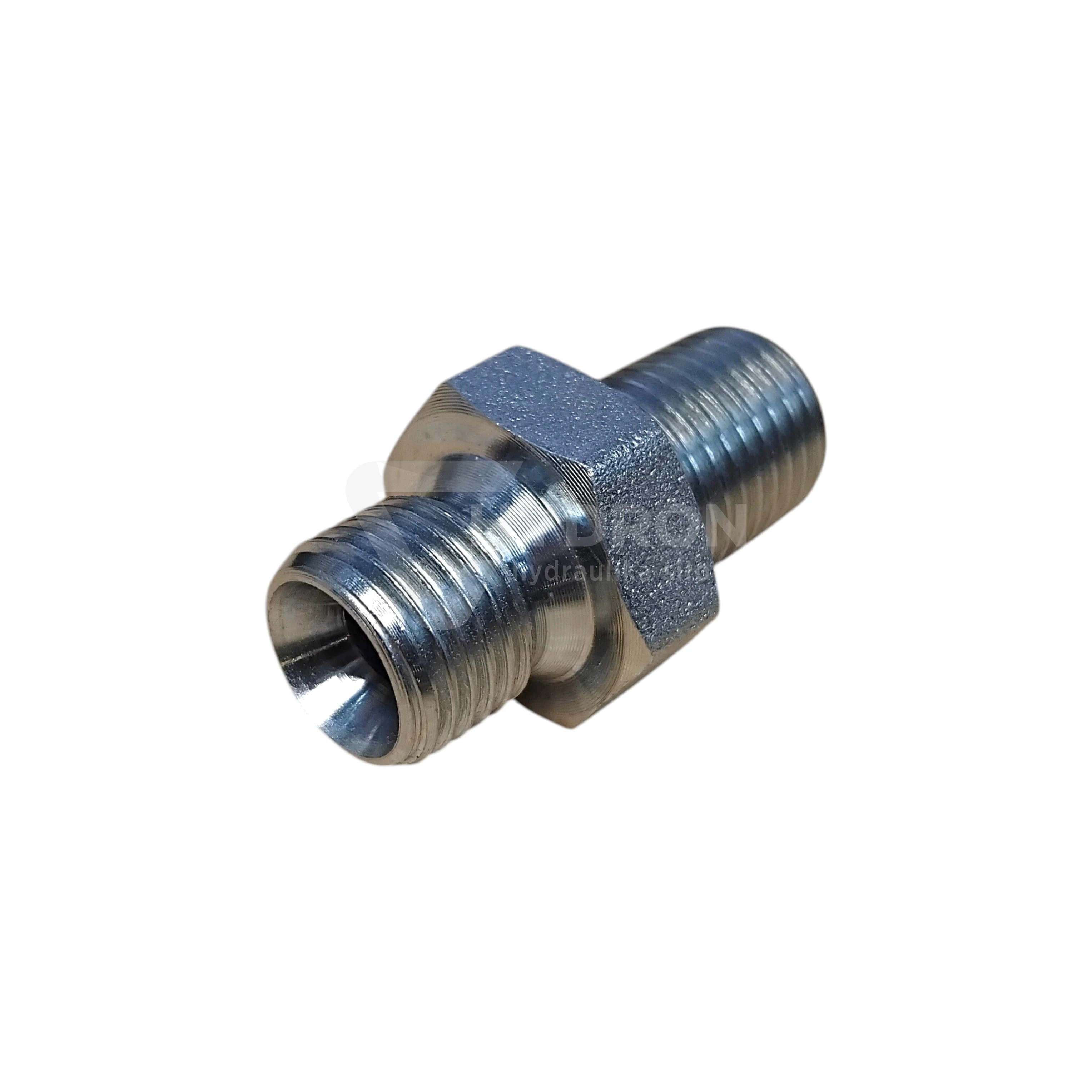

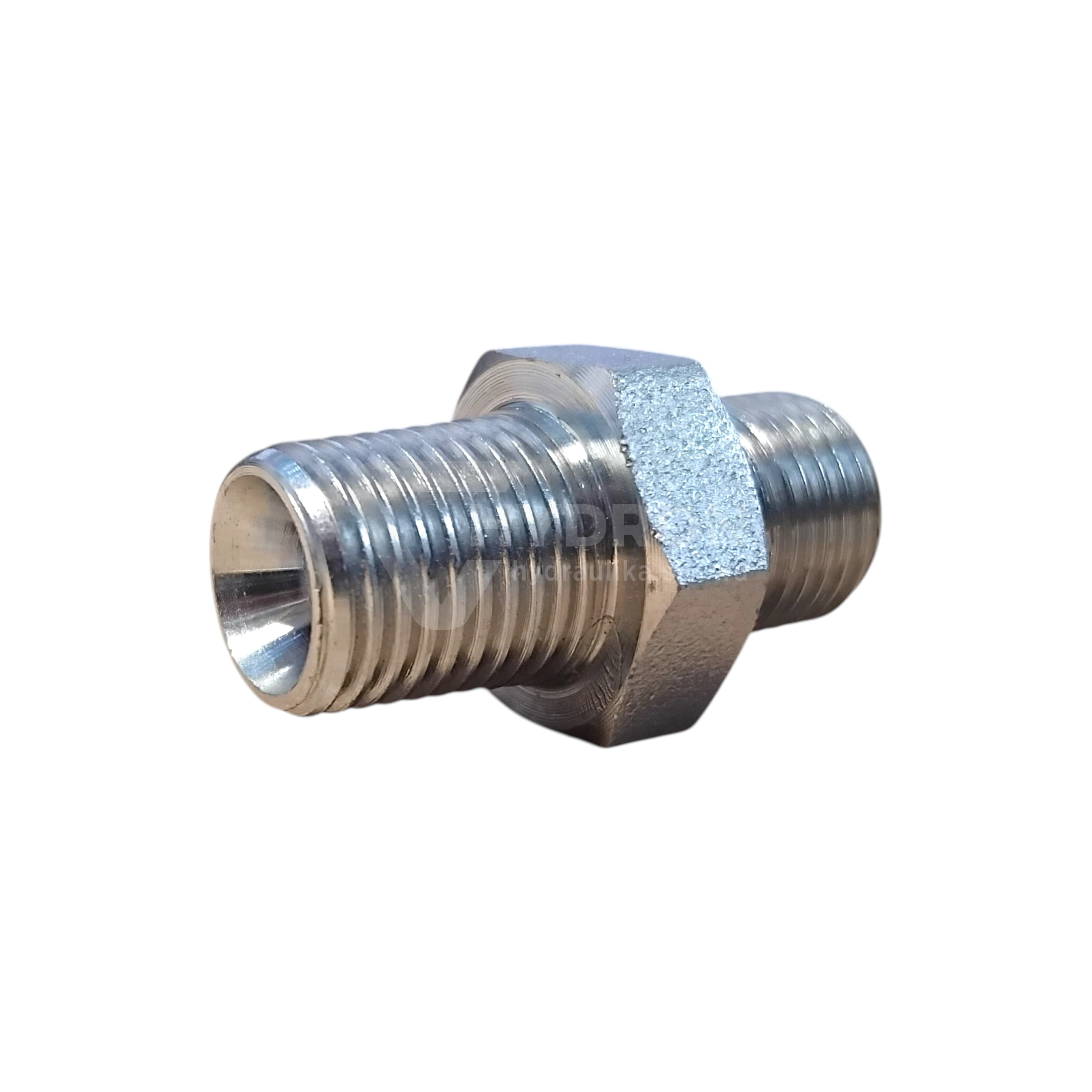

Złączka prosta BB 1/4" NPT" / 1/4" BSP

Przejdź do sekcji Opinie

25,89 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 1/4'' NPT
Rozmiar gwintu 2 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 350 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne 1BN-04

Opis

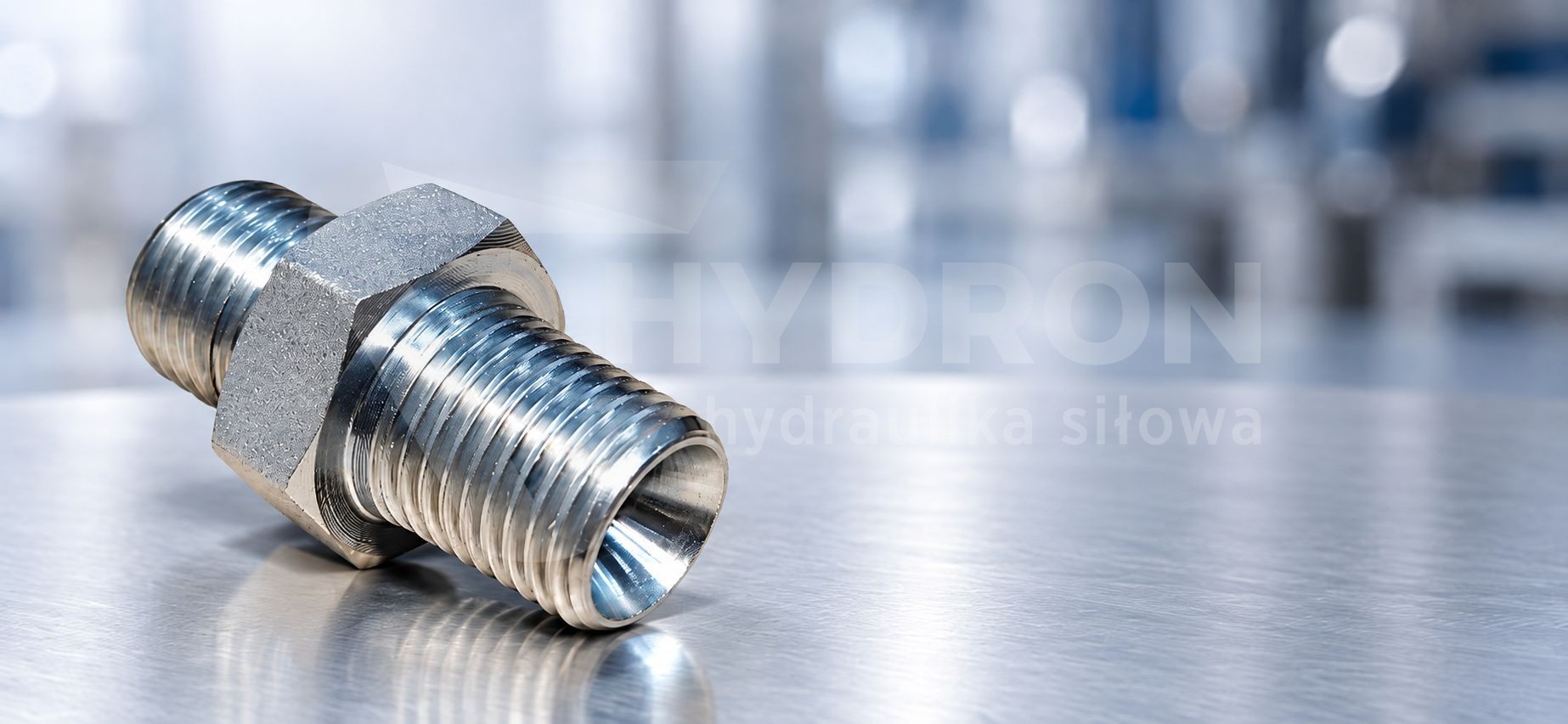

Złączka prosta BB 1/4" NPT / 1/4" BSP 350 bar

Złączka prosta BB 1/4" NPT / 1/4" BSP to stalowy element złączny przeznaczony do wykonywania połączeń pomiędzy dwoma różnymi systemami gwintów rurowych. Z jednej strony posiada gwint zewnętrzny stożkowy 1/4" NPT, natomiast z drugiej gwint zewnętrzny 1/4" BSP. Konstrukcja prosta umożliwia wykonanie połączenia w jednej osi, bez konieczności stosowania dodatkowego adaptera. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem w białej pasywacji. Złączka przeznaczona jest do pracy przy ciśnieniu roboczym do 350 bar, w zakresie temperatur od -20°C do +120°C, przy zachowaniu odpowiednich warunków montażu.

Zastosowanie złączki NPT / BSP w hydraulice siłowej

Złączka hydrauliczna 1/4" NPT / 1/4" BSP służy do łączenia elementów instalacji wyposażonych w przyłącza należące do dwóch różnych systemów gwintowych. Umożliwia wykonanie przejścia pomiędzy amerykańskim gwintem NPT a przyłączem BSP, stosowanym w wielu komponentach hydrauliki siłowej.

Produkt może być stosowany podczas montażu przewodów hydraulicznych, przyłączania kompatybilnych elementów układu oraz wymiany złączek w istniejących instalacjach. Połączenie dwóch standardów w jednym korpusie pozwala ograniczyć liczbę adapterów potrzebnych do wykonania przejścia pomiędzy różnymi gwintami.

Gwint zewnętrzny 1/4" NPT – konstrukcja stożkowa

Pierwsza strona złączki została wyposażona w zewnętrzny gwint stożkowy 1/4" NPT. Jest to przyłącze rurowe wykorzystywane w instalacjach hydraulicznych i pneumatycznych, w których zastosowano odpowiednio dobrane gwinty wewnętrzne NPT.

Standardowy gwint 1/4" NPT posiada 18 zwojów na cal. Jego stożkowa konstrukcja powoduje zmianę średnicy gwintu wzdłuż osi przyłącza. W typowych połączeniach ciśnieniowych NPT do uzyskania szczelności stosuje się odpowiedni uszczelniacz gwintowy dobrany do medium oraz warunków pracy instalacji.

Gwint zewnętrzny 1/4" BSP – druga strona przyłącza

Druga strona złączki posiada gwint zewnętrzny 1/4" BSP. System BSP wykorzystuje gwinty rurowe występujące w różnych odmianach konstrukcyjnych. Przy doborze elementu współpracującego należy zweryfikować nie tylko nominalny rozmiar gwintu, lecz także jego odmianę oraz sposób uszczelnienia.

Gwint rurowy 1/4" BSP posiada nominalnie 19 zwojów na cal. Nie należy bezpośrednio łączyć go z przyłączem NPT, ponieważ oba systemy różnią się profilem i skokiem gwintu. Złączka przejściowa NPT / BSP umożliwia zastosowanie każdego systemu po odpowiedniej stronie korpusu.

Czym różnią się gwinty NPT i BSP 1/4"?

Oznaczenie 1/4" występuje zarówno w systemie NPT, jak i BSP, jednak nie oznacza to możliwości ich bezpośredniego zamiennego montażu. Gwinty te różnią się geometrią profilu oraz liczbą zwojów na cal. NPT ma profil o kącie 60°, natomiast system BSP wykorzystuje profil o kącie 55°.

W przypadku gwintu 1/4" NPT liczba zwojów wynosi 18 TPI, a dla 1/4" BSP wynosi 19 TPI. Różnice te mają znaczenie podczas montażu i uszczelniania połączeń hydraulicznych. Próba bezpośredniego połączenia niezgodnych gwintów może prowadzić do uszkodzenia przyłączy i nieszczelności.

Więcej informacji dotyczących amerykańskich przyłączy stożkowych można znaleźć w poradniku HYDRON: gwinty NPT i NPTF w hydraulice siłowej.

Ciśnienie robocze 350 bar i temperatura od -20°C do +120°C

Złączka posiada deklarowane ciśnienie robocze 350 bar oraz zakres temperatur pracy od -20°C do +120°C. Parametry te należy uwzględnić podczas projektowania i modernizacji instalacji hydraulicznych. Dopuszczalne warunki pracy kompletnego połączenia zależą również od właściwości współpracujących przyłączy oraz zastosowanego sposobu uszczelnienia.

Przed montażem należy sprawdzić, czy wszystkie elementy instalacji są przystosowane do wymaganych warunków. Ciśnienie robocze kompletnego układu nie może przekraczać wartości dopuszczalnej dla jego najsłabszego komponentu.

Stal automatowa ocynkowana w białej pasywacji

Korpus złączki wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem w białej pasywacji, co ogranicza oddziaływanie czynników sprzyjających korozji. Konstrukcja posiada dwa gwinty zewnętrzne umieszczone po przeciwnych stronach korpusu, umożliwiające wykonanie rozłącznego połączenia gwintowanego.

Jak prawidłowo dobrać i zamontować złączkę NPT / BSP?

Przed montażem należy ustalić, który element instalacji posiada gwint wewnętrzny NPT, a który gwint wewnętrzny BSP. Każdy z systemów powinien współpracować z odpowiednio dobranym przyłączem po właściwej stronie złączki.

Po stronie NPT należy dobrać uszczelniacz do gwintów zgodnie z wymaganiami instalacji. Po stronie BSP sposób uszczelnienia powinien odpowiadać konstrukcji zastosowanego gniazda. Przed skręceniem połączenia należy również sprawdzić stan gwintów, czystość przyłączy i zalecenia montażowe.

Dlaczego warto wybrać nasze komponenty?

Przejście pomiędzy dwoma systemami gwintów rurowych: NPT i BSP.
Gwint zewnętrzny stożkowy 1/4" NPT.
Gwint zewnętrzny 1/4" BSP.
Ciśnienie robocze 350 bar.
Temperatura pracy od -20°C do +120°C.
Korpus ze stali automatowej, zabezpieczony ocynkiem w białej pasywacji.
Oznaczenie alternatywne 1BN-04.
Wsparcie techniczne HYDRON podczas doboru elementów hydrauliki siłowej.

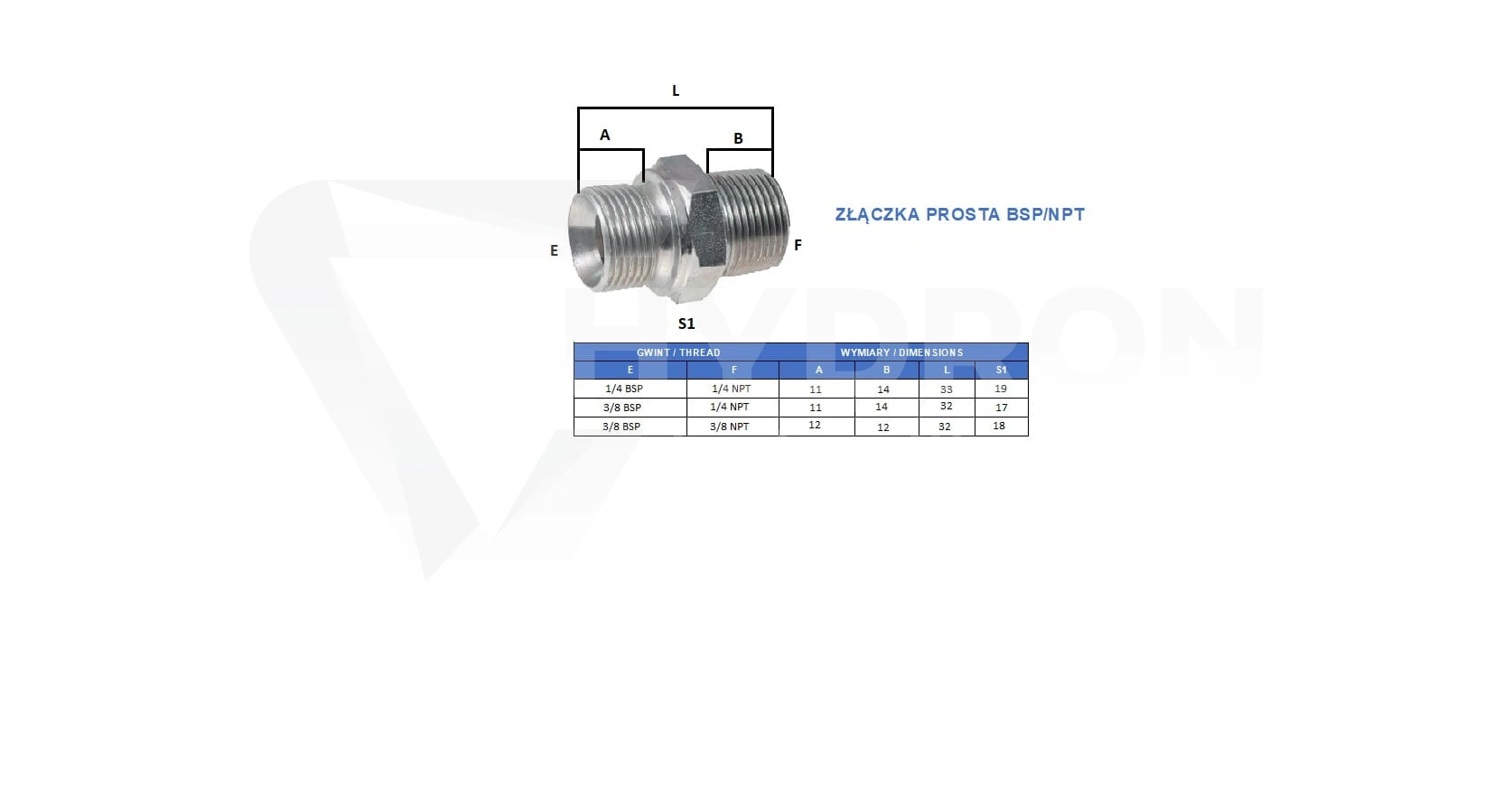

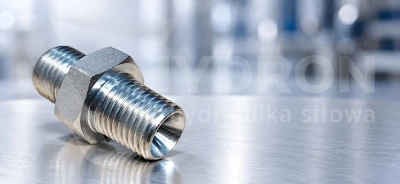

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta BB, adapter NPT / BSP
Gwint pierwszej strony	1/4" BSP zewnętrzny
Gwint drugiej strony	1/4" NPT zewnętrzny, stożkowy
Skok gwintu NPT	18 TPI
Skok gwintu BSP	19 TPI
Wymiar gwintu 1	12,9–13,1 mm zewn. / 11,4–11,9 mm wewn.
Wymiar gwintu 2	12,9–13,1 mm zewn. / 11,4–11,9 mm wewn.
Ciśnienie robocze	350 bar
Temperatura pracy	Od -20°C do +120°C
Materiał	Stal automatowa
Zabezpieczenie powierzchni	Ocynk w białej pasywacji
Oznaczenie alternatywne	1BN-04

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta 1/4" NPT / 1/4" BSP?

Z jednej strony złączka posiada gwint zewnętrzny stożkowy 1/4" NPT, natomiast z drugiej gwint zewnętrzny 1/4" BSP.

Czy gwinty 1/4" NPT i 1/4" BSP są takie same?

Nie. Gwint NPT posiada profil 60° i 18 zwojów na cal, natomiast gwint BSP ma profil 55° i 19 zwojów na cal. Do przejścia pomiędzy tymi systemami stosuje się odpowiedni adapter.
