Manometr dolny radialny MG1-63 250 bar gwint 1/4"

Przejdź do sekcji Opinie

48,98 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Ciśnienie 250 bar
Średnica tarczy manometru 63mm (standard)
Klasa dokładności manometru 1,6
Rozmiar przyłącza 1/4" BSP
Typ przyłącza manometru dolne ( radialne )
Szyba przezroczyste tworzywo sztuczne
Wypełnienie manometru płynna gliceryna 99,7%
Obudowa manometru stal nierdzewna
Konstrukcja / norma EN 837-1

Opis

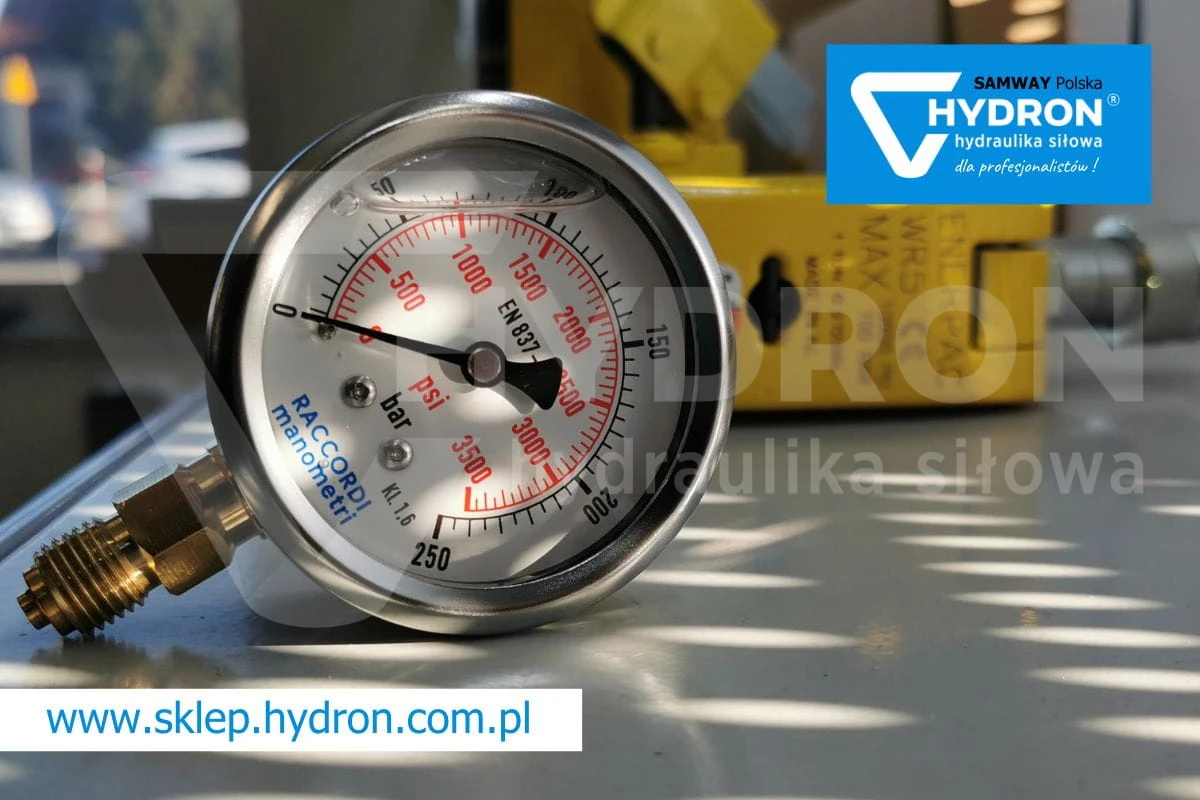

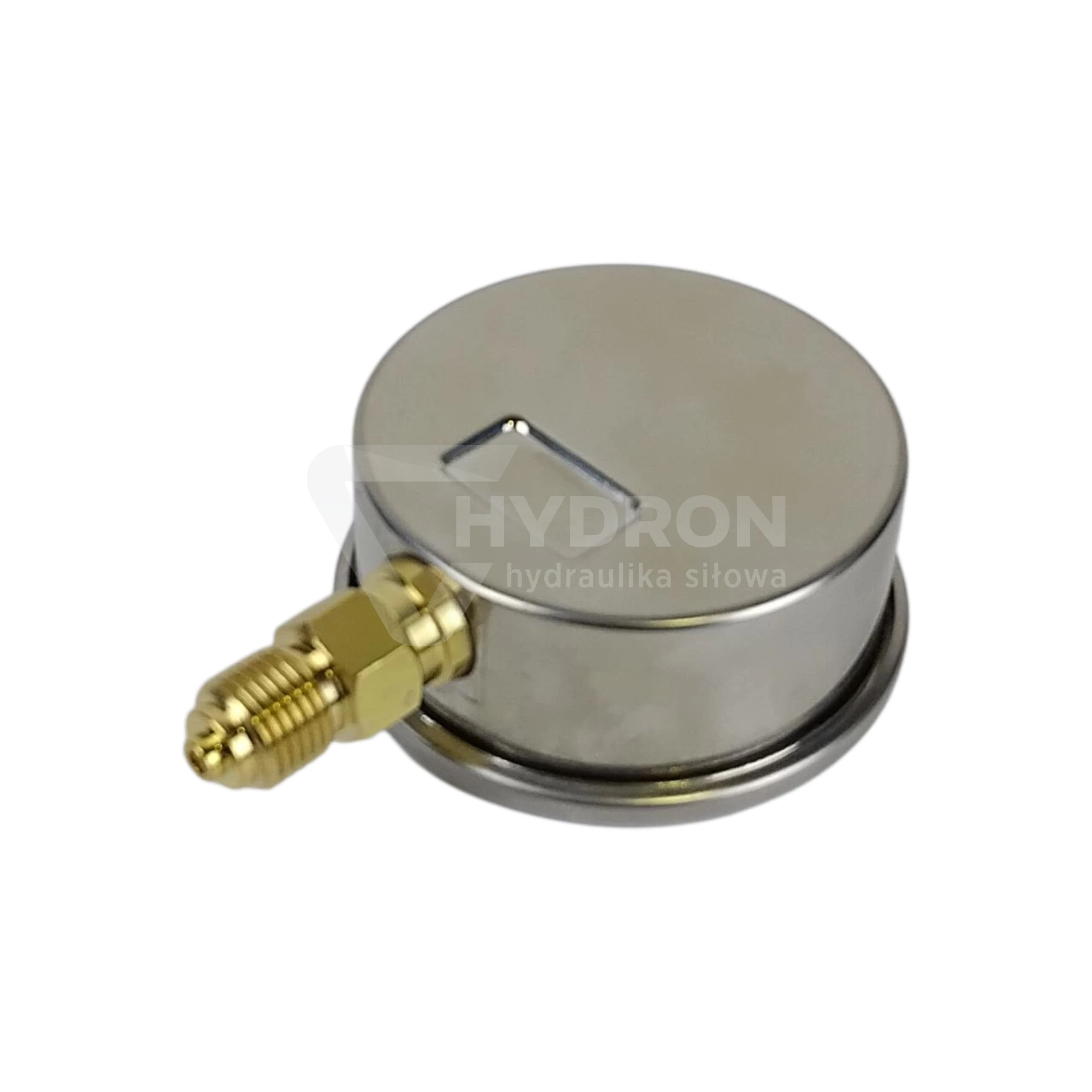

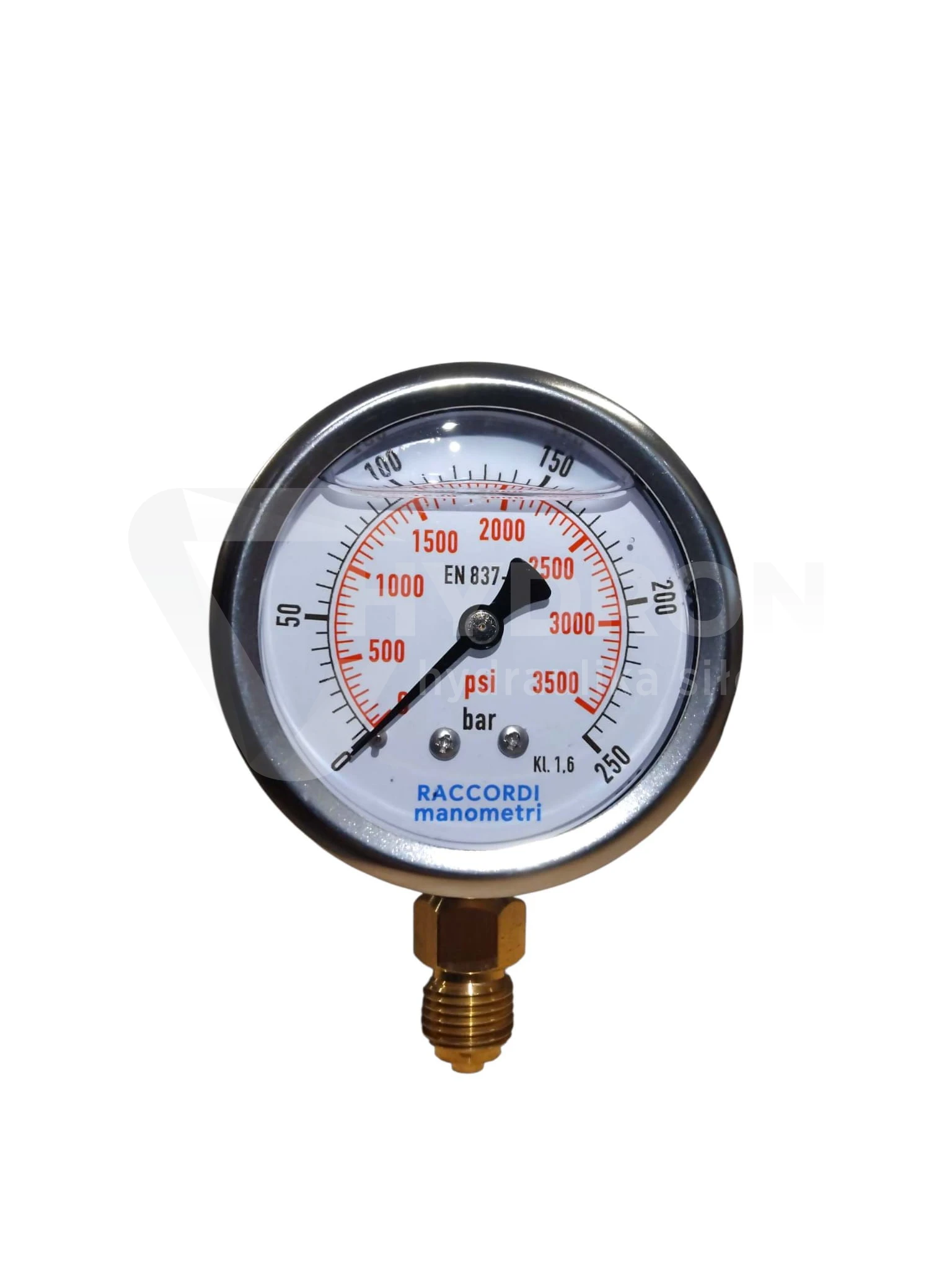

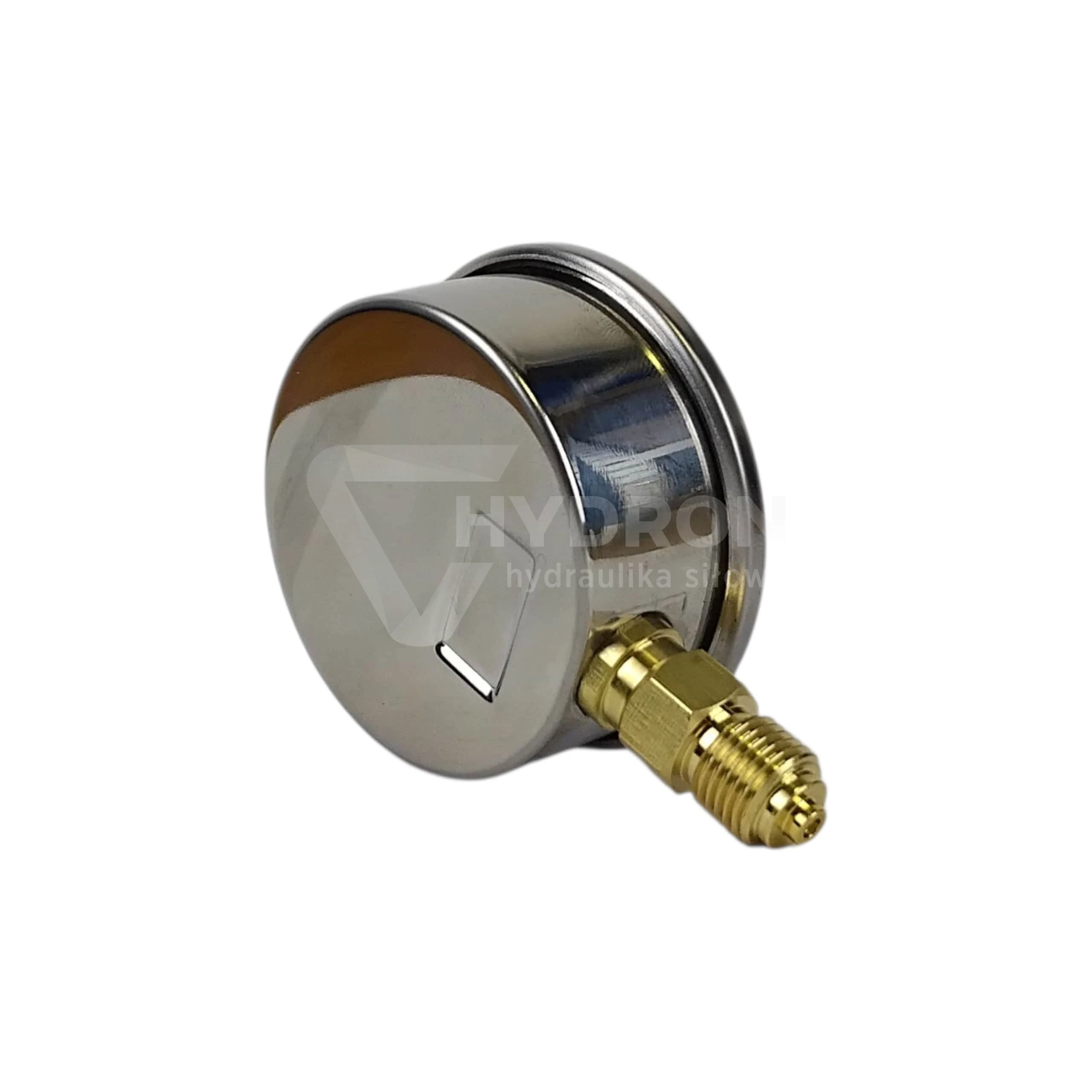

Manometr dolny radialny MG1-63 250 bar gwint 1/4"

Hydron manometr glicerynowy

Manometr MG1-63 jest przeznaczony do precyzyjnego pomiaru ciśnienia w układach cieczy. Dzięki glicerynowemu wypełnieniu jest odporny na wstrząsy i wibracje, zapewniając niezawodność pomiaru nawet w trudnych warunkach. Obudowa ze stali nierdzewnej oraz korek wyrównawczy ciśnienia umożliwiają dokładny pomiar gazów i cieczy nie reagujących ze stopami miedzi. Manometr o średnicy 63 mm został wyposażony w korek kompensacyjny ciśnienia, który umożliwia precyzyjny odczyt pomiaru niezależnie od wahań ciśnienia atmosferycznego. Przeznaczony do pracy z mediami nieagresywnymi wobec stopów miedzi. Posiada rurkę Bourdona, obudowę ze stali nierdzewnej oraz płynne wypełnienie, które redukuje drgania wskazówki i zwiększa trwałość urządzenia.

Manometr do hydrauliki siłowej

Manometr do hydrauliki siłowej to urządzenie pomiarowe przeznaczone do kontroli ciśnienia medium roboczego w instalacjach hydraulicznych. Wersja o zakresie do 250 bar i przyłączu dolnym 1/4 cala jest stosowana w standardowych układach maszyn i urządzeń, gdzie wymagana jest stała kontrola parametrów pracy. Poprawne wpięcie w instalację opartą o przewody hydrauliczne pozwala uzyskać wiarygodny odczyt i ograniczyć ryzyko błędnej diagnostyki.

Budowa i zasada działania manometru

Konstrukcja opiera się na mechanizmie rurki Bourdona, który reaguje na wzrost ciśnienia poprzez odkształcenie elementu sprężystego. Ruch ten przekazywany jest na wskazówkę, co umożliwia szybki odczyt wartości. Obudowa o średnicy 63 mm zapewnia dobrą widoczność, a dolne przyłącze 1/4" pozwala na łatwy montaż poprzez standardowe złączki hydrauliczne stosowane w instalacjach przemysłowych.

Zastosowanie manometru w hydraulice siłowej

Manometr do hydrauliki siłowej wykorzystywany jest do bieżącej kontroli parametrów pracy układu. Pozwala wykrywać przeciążenia, spadki ciśnienia oraz nieszczelności. W instalacjach wyposażonych w szybkozłącza hydrauliczne możliwe jest szybkie podłączenie urządzenia pomiarowego i przeprowadzenie diagnostyki bez ingerencji w układ, co znacząco skraca czas serwisowania.

Dobór manometru do instalacji

Dobierając manometr należy uwzględnić zakres ciśnienia roboczego, typ przyłącza oraz warunki pracy. W układach narażonych na drgania lub pulsacje zaleca się stosowanie wersji tłumionych. Istotne jest również dopasowanie do instalacji, w której pracują węże hydrauliczne, ponieważ dynamiczne zmiany ciśnienia wpływają na trwałość całego układu i dokładność pomiaru.

Zastosowanie

Układy hydrauliczne i pneumatyczne
Pomiar ciśnienia w instalacjach o zakresie do 250 bar
Praca w warunkach narażonych na wstrząsy i wibracje
Pomiar cieczy i gazów nielepkich i nieagresywnych wobec miedzi

Specyfikacja techniczna

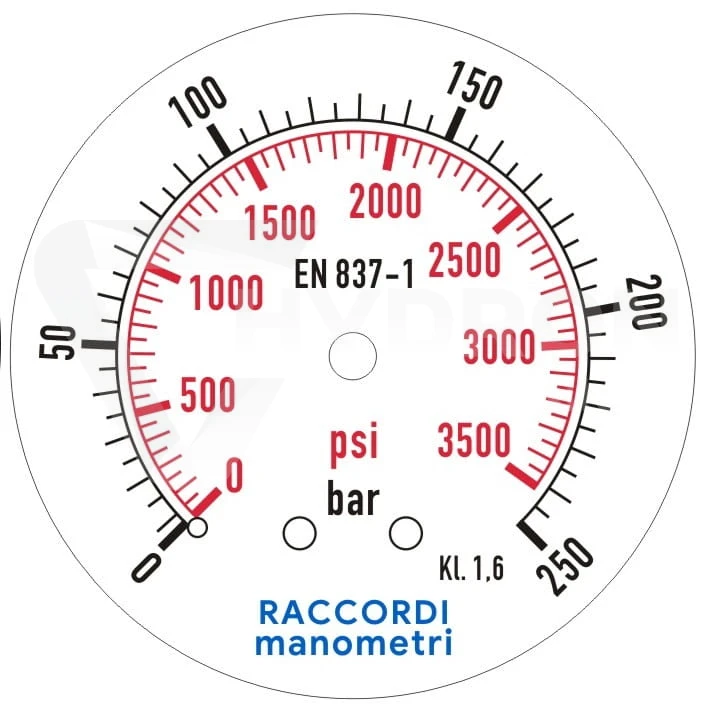

Średnica: 63 mm
Zakres pomiarowy: 0–250 bar
Gwint przyłącza: G 1/4 B (dolny radialny)
Klasa dokładności: 1,6
Mechanizm: stop miedzi
Obudowa i pokrywa: stal nierdzewna
Wypełnienie: gliceryna 99,7%
Temperatura medium: maks. +60 °C
Temperatura otoczenia: od -20 °C do +60 °C
Stopień ochrony: IP 65 (EN 60529 / IEC 529)
Waga: 225 g ±5%

⚠ Uwaga

Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, produkt może zostać dostarczony w nieco innej wersji wizualnej.
Do manometru można opcjonalnie dodać: obejma (dla wersji z wyjściem tylnym) oraz osłona gumowa
