Zestaw pomiarowy manometr 250 bar trójnik M14x1,5

Przejdź do sekcji Opinie

92,52 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Opis

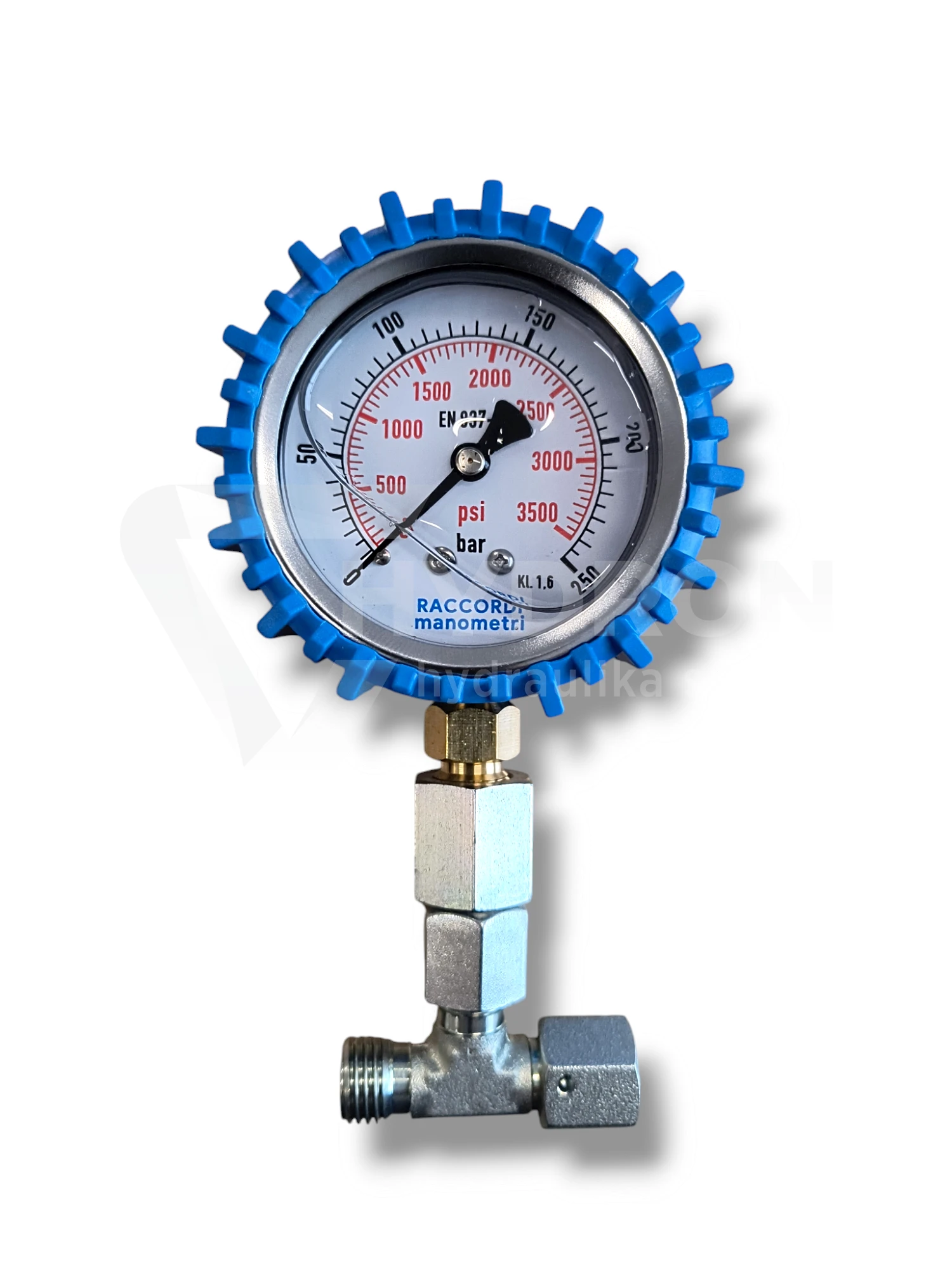

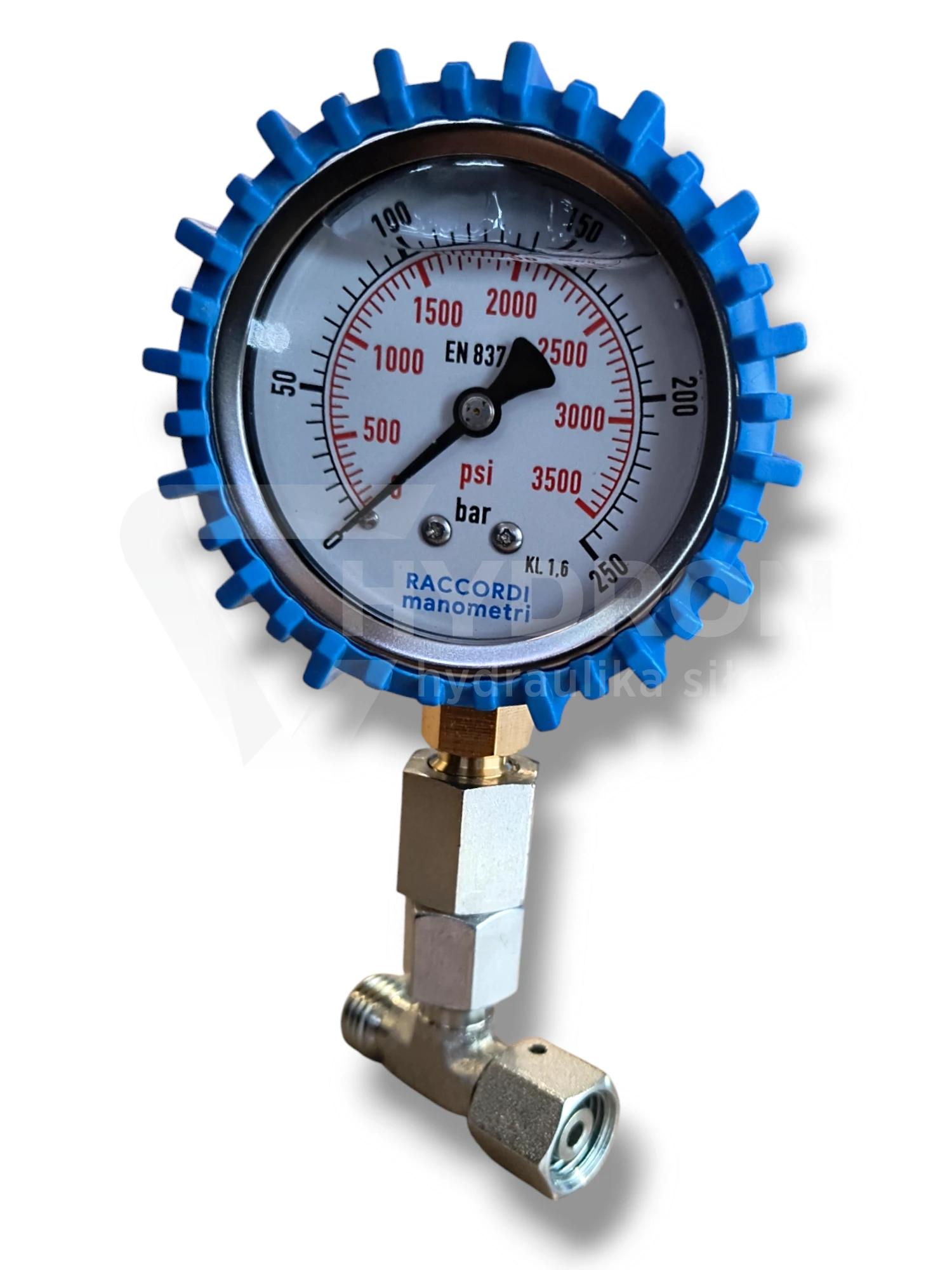

Manometr glicerynowy z trójnikiem BBA M14x1.5

Hydron manometr analogowy 250 bar

Manometr glicerynowy z trójnikiem BBA M14x1.5 to precyzyjne urządzenie do pomiaru ciśnienia w układach hydraulicznych i przemysłowych. Zakres pomiarowy 0 - 250 bar oraz glicerynowe wypełnienie zapewniają dokładność i odporność na wibracje. Trójnik M14x1.5 umożliwia szybki montaż w układach testowych, diagnostycznych lub monitorujących. Komplet zawiera osłonę gumową i przyłącze z nakrętką. Dzięki kompaktowej budowie i wytrzymałej konstrukcji manometr idealnie sprawdza się zarówno w zastosowaniach mobilnych, jak i stacjonarnych. Chroniona obudowa zwiększa trwałość urządzenia w trudnych warunkach pracy, a czytelna tarcza ułatwia szybki odczyt wartości. To niezawodne rozwiązanie wszędzie tam, gdzie istotne jest bieżące monitorowanie ciśnienia w sposób bezpieczny i precyzyjny.

Czym jest trójnik do manometru w układzie hydraulicznym

Trójnik do manometru to element pomiarowy stosowany w hydraulice siłowej, który umożliwia jednoczesne podłączenie manometru i zachowanie ciągłości przepływu oleju w instalacji. W tym zestawie zastosowano manometr o zakresie do 250 bar oraz przyłącze z gwintem M14x1,5, które pasuje do standardowych punktów pomiarowych w wielu maszynach rolniczych i przemysłowych. Tego nie stosuj jeśli w Twojej instalacji występuje gwint BSP lub inny skok gwintu, element nie będzie szczelny i nie da się go poprawnie zamontować. Najczęstszy błąd to właśnie mylenie gwintu metrycznego z calowym, co prowadzi do problemów już na etapie montażu i często kończy się uszkodzeniem gniazda lub koniecznością wymiany całego elementu.

Trójnik do manometru M14x1,5 błędy doboru i ich skutki

Trójnik do manometru musi być dobrany dokładnie pod względem gwintu oraz średnicy przelotu, ponieważ nawet niewielka różnica powoduje utratę szczelności i błędne wskazania pomiaru. Jeśli zastosujesz zbyt mały przekrój, przepływ zostanie ograniczony, co w praktyce oznacza spadek wydajności układu i zakłócenia pracy siłowników. Przy ciśnieniu rzędu 250 bar źle dopasowany element może doprowadzić do wycieku oleju, spadku ciśnienia w układzie, a nawet uszkodzenia pompy. W instalacjach współpracujących z przewodami hydraulicznymi o większym przekroju szczególnie ważne jest zachowanie odpowiedniej średnicy przelotu, ponieważ to ona odpowiada za stabilność pracy całego układu.

Jak działa przyłącze do manometru i jak je poprawnie zamontować

Element działa jako punkt kontrolny, który umożliwia szybki pomiar ciśnienia bez rozpinania instalacji. Medium przepływa przez główną linię, a boczne wyjście służy do podłączenia manometru. Montaż wymaga odpowiedniego uszczelnienia oraz dopasowania momentu dokręcenia, zbyt duża siła może uszkodzić gwint, natomiast zbyt mała spowoduje przeciek. W praktyce taki element pracuje razem ze złączkami hydraulicznymi, które zapewniają szczelność połączeń oraz stabilność całego układu, szczególnie w miejscach narażonych na drgania i zmienne obciążenia.

Trójnik do manometru w praktyce diagnostyka układów

W warsztacie serwisowym trójnik do manometru jest jednym z podstawowych elementów diagnostycznych. Mechanik montuje go bezpośrednio przy rozdzielaczu lub pompie i natychmiast sprawdza rzeczywiste ciśnienie pracy. Dzięki temu można szybko wykryć spadki wydajności, nieszczelności lub problemy z zaworami. Żeby układ działał poprawnie, potrzebne są także szybkozłącza hydrauliczne, które umożliwiają szybkie podpięcie zestawu pomiarowego, oraz elementy zabezpieczające jak osłony węży, chroniące instalację przed uszkodzeniami mechanicznymi podczas pracy w trudnych warunkach.

Trójnik do manometru stalowy vs. inne rozwiązania co wybrać

W hydraulice siłowej stosuje się wyłącznie elementy stalowe, ponieważ pracują one pod wysokim ciśnieniem i muszą być odporne na drgania oraz temperaturę. Rozwiązania z tworzyw sztucznych stosowane w pneumatyce nie nadają się do pracy w układach olejowych. Trójnik do manometru wykonany ze stali zapewnia stabilność, trwałość oraz bezpieczeństwo użytkowania. Wybór odpowiedniego rozwiązania ma bezpośredni wpływ na dokładność pomiaru oraz żywotność całego układu.

Efekt prawidłowego doboru elementu pomiarowego

Dobrze dobrany punkt pomiarowy zapewnia stabilny odczyt ciśnienia, brak przecieków oraz bezpieczną pracę instalacji hydraulicznej. Układ pracuje równomiernie, nie traci wydajności, a diagnostyka jest szybka i powtarzalna, co ogranicza przestoje i koszty serwisowe.

Zastosowanie

Układy hydrauliczne w przemyśle i serwisie
Monitoring ciśnienia w maszynach i pojazdach
Instalacje testowe i serwisowe

Specyfikacja techniczna

Zakres pomiaru: 0–250 bar
Gwint trójnika: M14x1.5
Przyłącze: 1/4" / M14x1.5 z nakrętką
Osłona: gumowa, kolor niebieski
Wypełnienie: gliceryna
Typ: manometr analogowy

Dopasuj zestaw do tego produktu

Złączki hydrauliczne - elementy umożliwiające szczelne połączenie całego układu pomiarowego
Przewody hydrauliczne - odpowiadają za doprowadzenie medium do punktu pomiarowego
Szybkozłącza hydrauliczne - pozwalają na szybkie podłączanie i odłączanie zestawu diagnostycznego bez rozszczelniania układu
