Mufa, mufka gwintowana redukcyjna 1/8" / 3/8" BSP

Przejdź do sekcji Opinie

7,97 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza mufa hydrauliczna ( wew/wew)
Rozmiar gwintu 1 1/8" BSP
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 3/8" BSP
Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Polska Norma PN-65 M-73109 Przeciwnakrętki
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

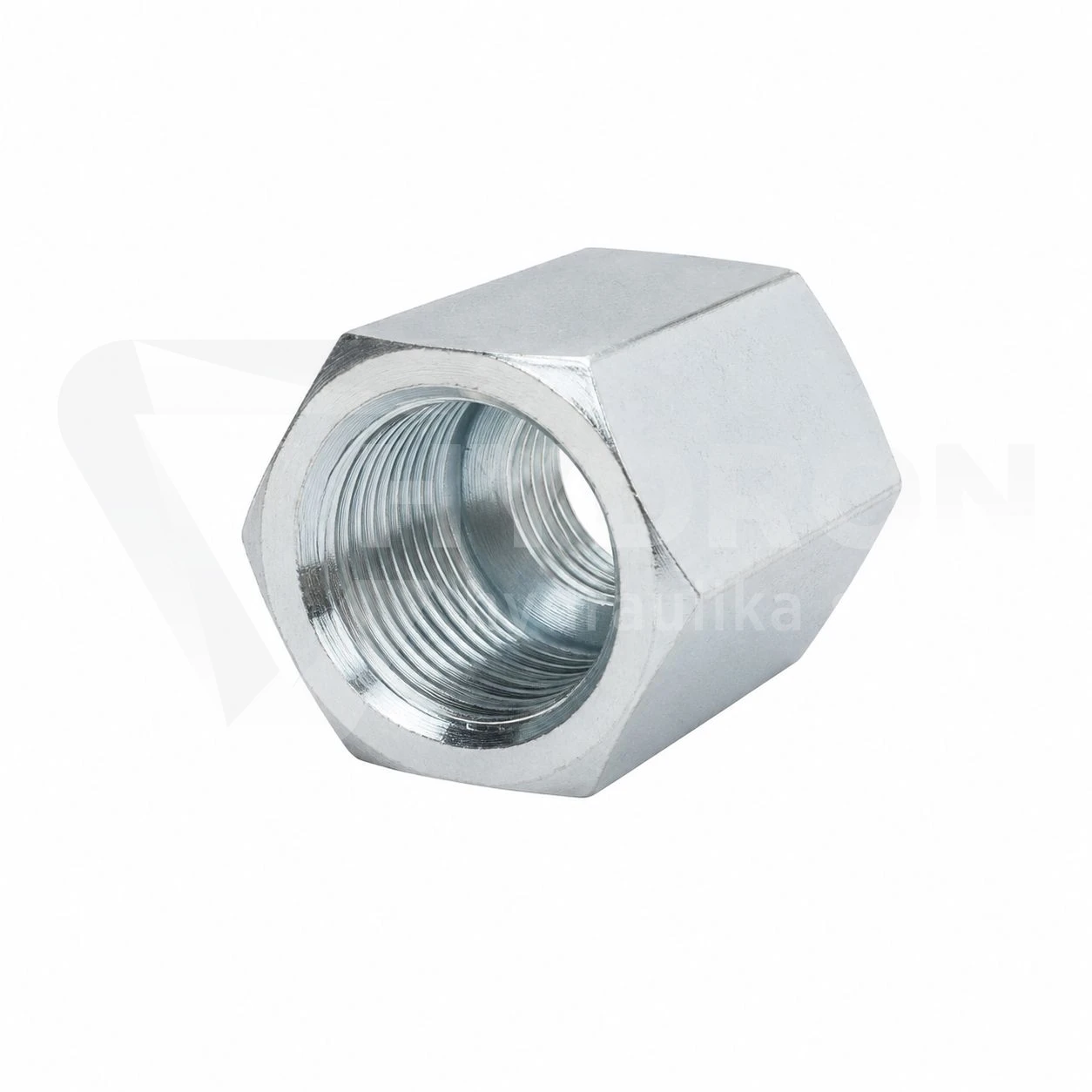

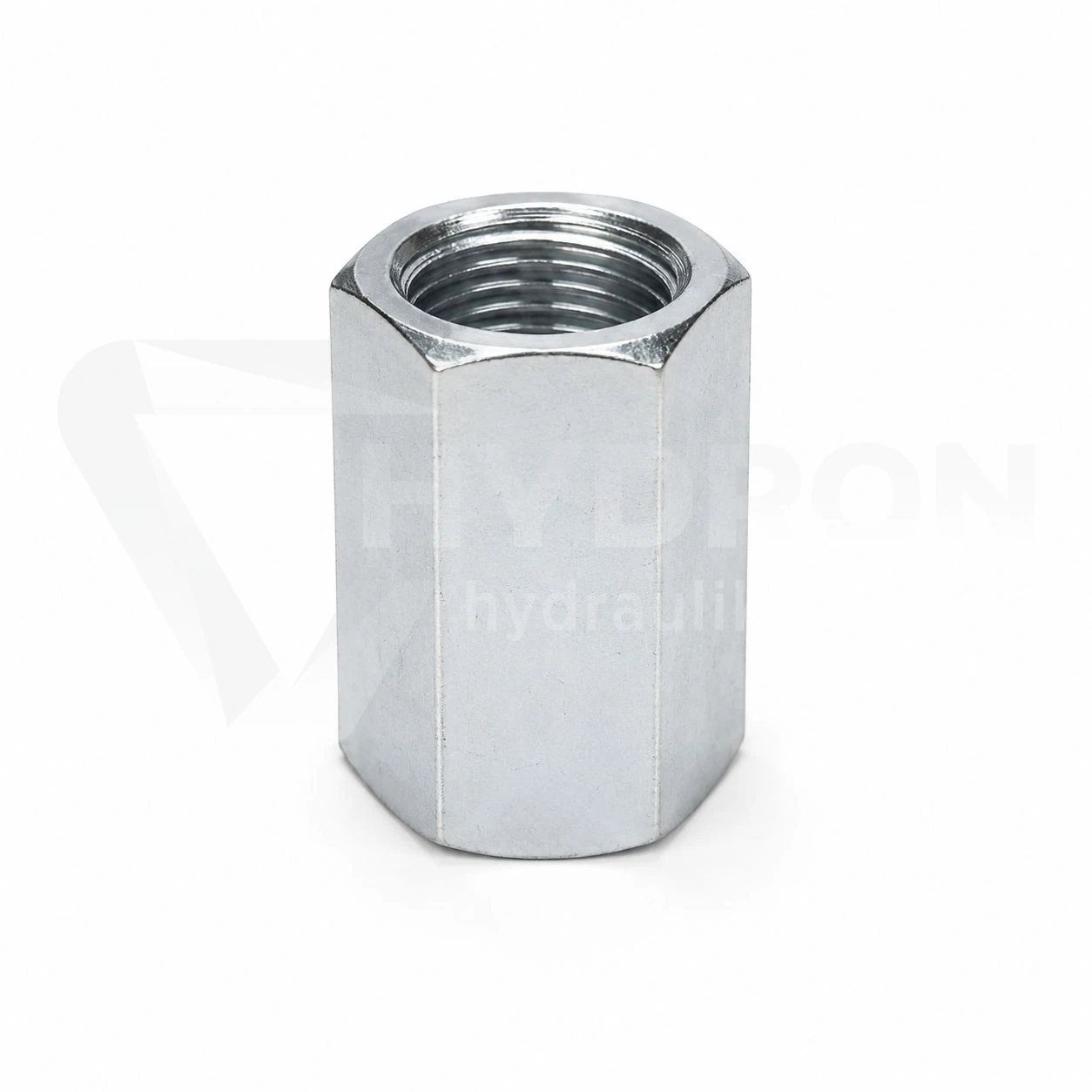

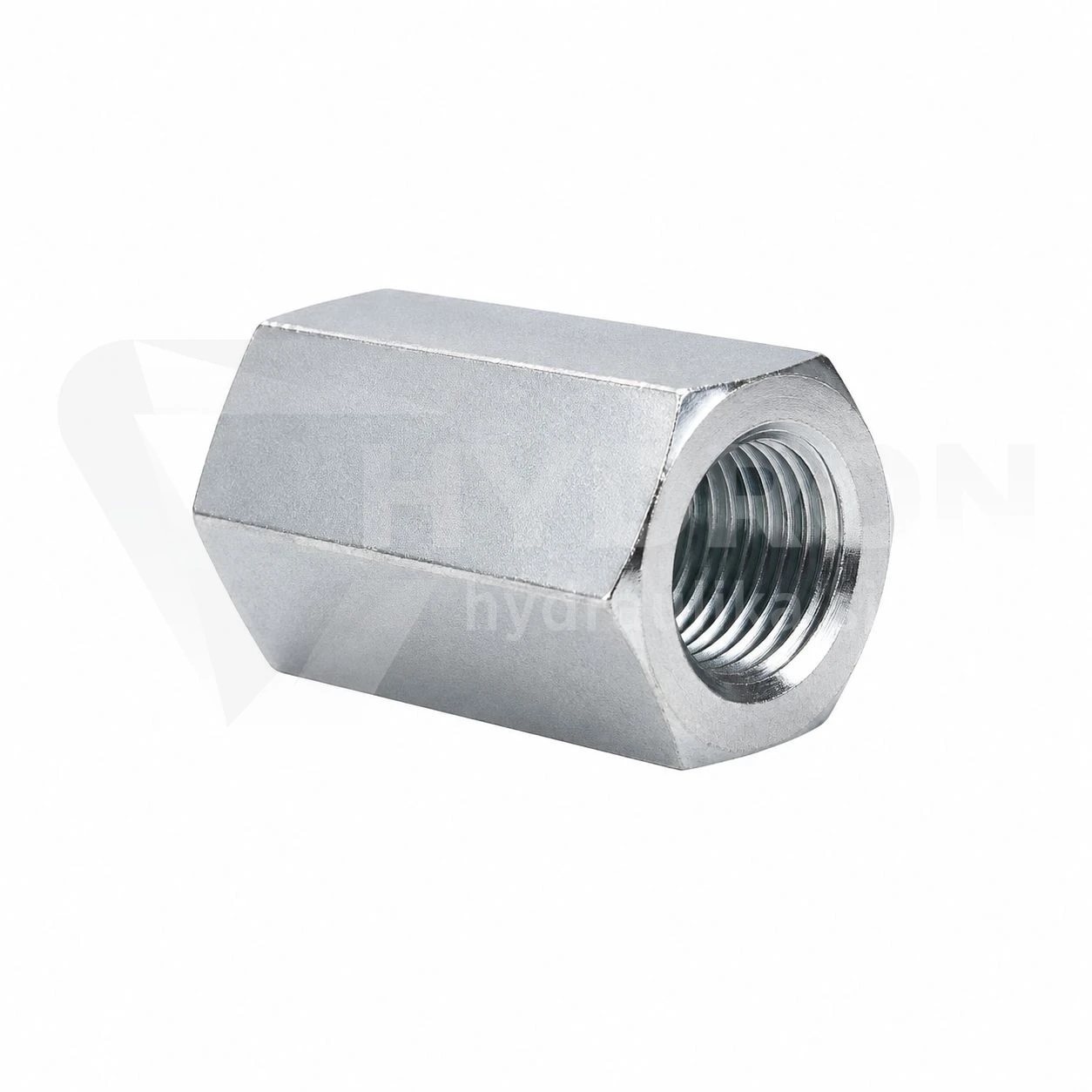

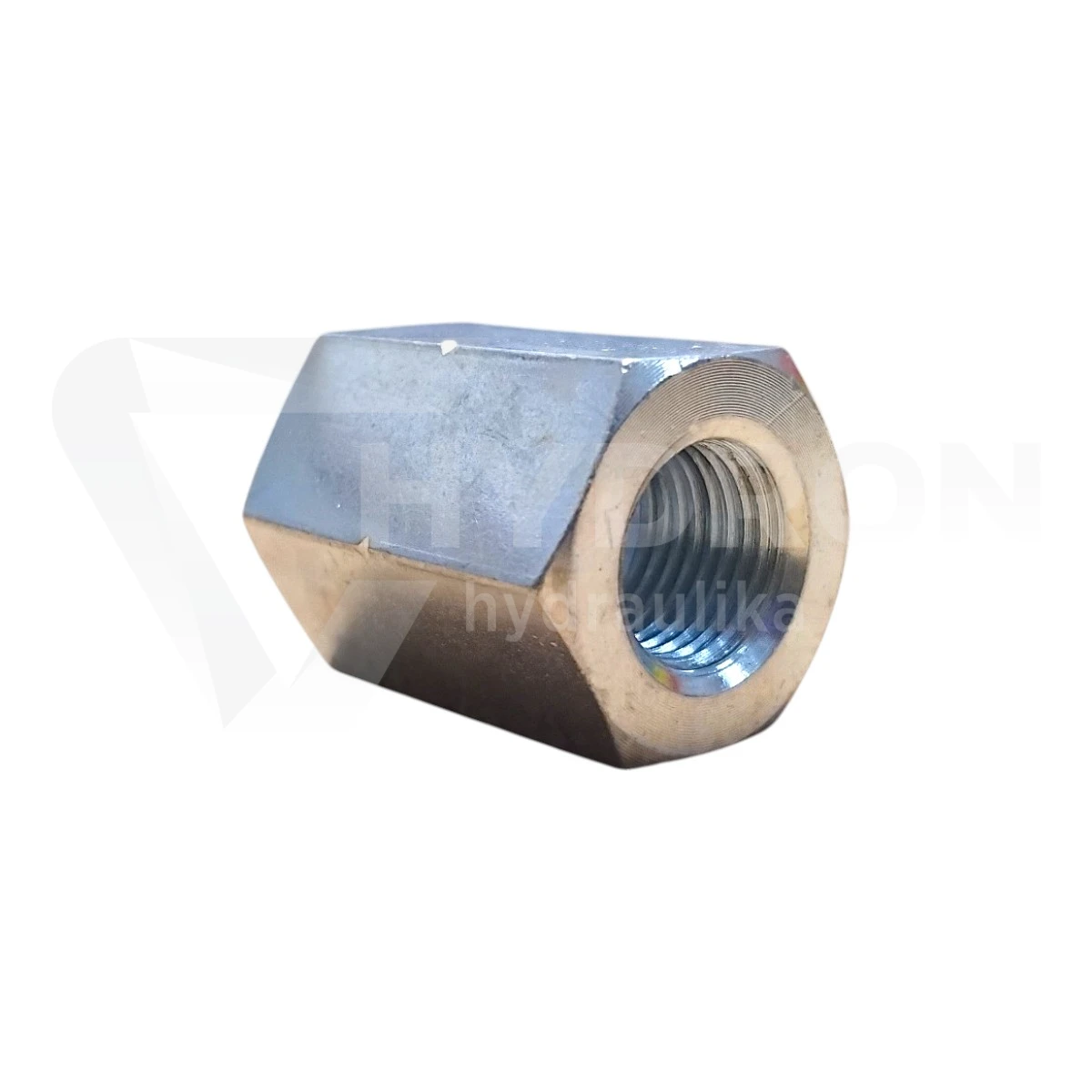

Mufa hydrauliczna redukcyjna 1/8" / 3/8" BSP

Mufa gwintowana redukcyjna 1/8" / 3/8" BSP to stalowy element złączny z dwoma gwintami wewnętrznymi o różnych średnicach. Umożliwia bezpośrednie połączenie dwóch komponentów wyposażonych w gwinty zewnętrzne BSP 1/8" oraz 3/8". Jest prostym rozwiązaniem wszędzie tam, gdzie w instalacji trzeba wykonać przejście pomiędzy dwoma rozmiarami gwintu bez stosowania kilku dodatkowych adapterów.

Mufka ma typową dla tej grupy produktów HYDRON konstrukcję z zewnętrznym sześciokątem, który ułatwia montaż kluczem. Wykonanie ze stali automatowej oraz zabezpieczenie powierzchni ocynkiem pozwalają stosować element w profesjonalnych instalacjach hydraulicznych, pneumatycznych oraz innych układach wykorzystujących odpowiednie przyłącza BSP.

Parametry mufy redukcyjnej 1/8" / 3/8" BSP

typ produktu: mufa hydrauliczna redukcyjna,
rodzaj połączenia: gwintowane,
gwint 1: 1/8" BSP, wewnętrzny,
gwint 2: 3/8" BSP, wewnętrzny,
funkcja: redukcja pomiędzy dwoma rozmiarami gwintu,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
konstrukcja: mufa z zewnętrznym sześciokątem,
przeznaczenie: łączenie komponentów wyposażonych w odpowiednie gwinty zewnętrzne BSP
L = 30mm
S1= 22 mm

Redukcja z gwintu 3/8" BSP na 1/8" BSP

Podstawową funkcją tej mufy jest wykonanie przejścia pomiędzy gwintem 3/8" BSP a mniejszym gwintem 1/8" BSP. Oba przyłącza znajdują się wewnątrz mufy, dlatego współpracujące elementy muszą posiadać odpowiednie gwinty zewnętrzne.

Takie rozwiązanie jest przydatne podczas budowy, naprawy lub modernizacji instalacji, gdy dwa współpracujące komponenty wykorzystują ten sam standard BSP, ale różnią się rozmiarem przyłącza.

Dwa gwinty wewnętrzne BSP

Mufka posiada gwint wewnętrzny 1/8" BSP z jednej strony oraz gwint wewnętrzny 3/8" BSP z drugiej. Nie należy utożsamiać oznaczenia calowego z rzeczywistą średnicą gwintu mierzoną suwmiarką.

Dla gwintów BSP orientacyjna średnica zewnętrzna współpracującego gwintu zewnętrznego wynosi około 9,7 mm dla 1/8" BSP oraz około 16,7 mm dla 3/8" BSP. Jest to przydatna informacja podczas identyfikacji nieoznaczonych elementów instalacji.

BSP i NPT to różne standardy gwintów

Przed montażem należy upewnić się, że oba współpracujące elementy rzeczywiście posiadają gwinty BSP. Gwint BSP ma kąt zarysu 55°, natomiast amerykański NPT 60°. Różnice dotyczą również geometrii i skoku gwintu.

Z tego powodu gwintu BSP nie należy zastępować gwintem NPT tylko dlatego, że oba elementy mają podobną średnicę. Nieprawidłowe zestawienie standardów może prowadzić do problemów z montażem, uszkodzenia gwintu lub nieszczelności.

Gdzie stosuje się mufę redukcyjną BSP?

Mufy redukcyjne są praktycznymi elementami montażowymi stosowanymi podczas łączenia komponentów o różnych średnicach przyłączy. Pozwalają zachować istniejący element instalacji i dopasować do niego komponent z innym rozmiarem gwintu.

Mufa 1/8" / 3/8" BSP może znaleźć zastosowanie między innymi w:

układach hydrauliki siłowej,
instalacjach pneumatycznych,
maszynach przemysłowych,
maszynach rolniczych,
urządzeniach mobilnych,
instalacjach warsztatowych,
układach wymagających przejścia pomiędzy 1/8" i 3/8" BSP.

Stalowa konstrukcja i zewnętrzny sześciokąt

Mufki hydrauliczne HYDRON wykonywane są ze stali automatowej zabezpieczonej ocynkiem. Zewnętrzna powierzchnia w formie sześciokąta umożliwia pewne przytrzymanie elementu odpowiednim kluczem podczas montażu.

Jest to szczególnie praktyczne podczas pracy w zwartej instalacji, gdzie możliwość stabilnego przytrzymania mufy ułatwia prawidłowe skręcenie współpracujących elementów.

Jak sprawdzić rozmiar gwintu przed zakupem?

Jeżeli przyłącze nie posiada oznaczenia, pierwszym krokiem może być pomiar jego średnicy suwmiarką. Dla współpracujących gwintów zewnętrznych BSP wartości orientacyjne wynoszą:

1/8" BSP – około 9,7 mm średnicy zewnętrznej,
3/8" BSP – około 16,7 mm średnicy zewnętrznej.

Sam pomiar średnicy jest jednak tylko jednym z etapów identyfikacji. Należy również ustalić standard i skok gwintu oraz sposób uszczelnienia połączenia.

Mufy hydrauliczne BSP w ofercie HYDRON

W ofercie HYDRON dostępne są mufy z jednakowymi gwintami po obu stronach oraz mufy redukcyjne przeznaczone do wykonywania przejść pomiędzy różnymi rozmiarami przyłączy. Dostępne są warianty z gwintami metrycznymi oraz calowymi BSP.

Więcej wariantów znajdziesz w kategorii mufki hydrauliczne gwintowane. Przy doborze należy zwrócić uwagę nie tylko na rozmiar, ale również na standard obu współpracujących gwintów.

Najczęściej zadawane pytania

Jakie gwinty ma ta mufa?

Mufa posiada dwa gwinty wewnętrzne BSP o różnych rozmiarach: 1/8" oraz 3/8".

Czy jest to mufa redukcyjna?

Tak. Różne rozmiary gwintów po obu stronach pozwalają wykonać redukcję pomiędzy przyłączami 1/8" i 3/8" BSP.

Czy mufa łączy dwa gwinty zewnętrzne?

Tak. Mufa posiada gwinty wewnętrzne, dlatego służy do połączenia dwóch odpowiednio dobranych elementów z gwintami zewnętrznymi.

Czy BSP 1/8" ma średnicę 3,175 mm?

Nie. Oznaczenie 1/8" nie odpowiada bezpośrednio średnicy zewnętrznej gwintu. Dla gwintu BSP 1/8" średnica zewnętrzna współpracującego gwintu zewnętrznego wynosi około 9,7 mm.

Czy można połączyć tę mufę z gwintem NPT?

Nie należy traktować BSP i NPT jako standardów zamiennych. Mają inną geometrię gwintu i przed połączeniem należy prawidłowo zidentyfikować oba przyłącza.
