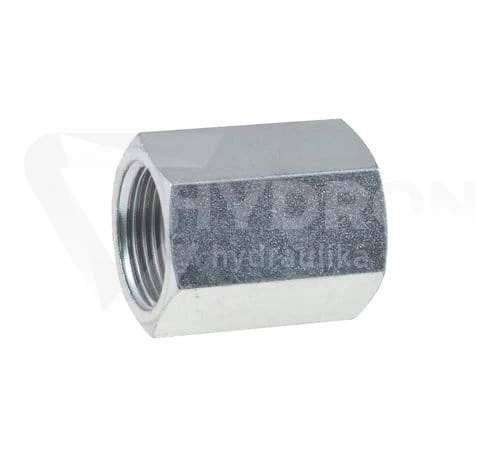

Mufa, mufka gwintowana redukcyjna 1/4"/ 1/2"

Przejdź do sekcji Opinie

22,76 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza mufa hydrauliczna ( wew/wew)
Rozmiar gwintu 1 1/4" BSP
Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
Rozmiar gwintu 2 1/2" BSP
Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie alternatywne 7B-04-08

Opis

Mufa gwintowa redukcyjna BSP 1/4" / 1/2"

Mufa gwintowa redukcyjna BSP 1/4" / 1/2" to stalowa złączka hydrauliczna z dwoma gwintami wewnętrznymi, przeznaczona do połączenia elementów z gwintami zewnętrznymi w różnych rozmiarach. Po jednej stronie znajduje się gwint 1/4" BSP, po drugiej gwint 1/2" BSP. Taka mufka pozwala wykonać przejście pomiędzy dwoma średnicami przy zachowaniu tego samego standardu calowego BSP. Produkt stosuje się w hydraulice siłowej, instalacjach maszynowych, układach serwisowych oraz wszędzie tam, gdzie potrzebna jest kompaktowa redukcja gwintowana wewnętrzna / wewnętrzna.

Parametry techniczne

Produkt: mufa, mufka gwintowa redukcyjna 1/4" / 1/2"
Typ złącza: mufa hydrauliczna wewnętrzna / wewnętrzna
Gwint 1: 1/4" BSP
Wymiar gwintu 1 według karty: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
Gwint 2: 1/2" BSP
Wymiar gwintu 2 według karty: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
Przeznaczenie: jako złączka do łączenia elementów
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Norma wykonania według karty: BSP BS5200 / ISO 8434-6
Oznaczenie alternatywne: 7B-04-08
Kod produktu: MUFA 1/4/1/2
Kod kreskowy EAN: 5905009129521

Mufa BSP 1/4" / 1/2" do redukcji gwintu wewnętrznego

Ten element wybiera się wtedy, gdy trzeba połączyć dwa króćce, adaptery lub inne części z gwintami zewnętrznymi BSP, ale w różnych rozmiarach. Mufa redukcyjna 1/4" / 1/2" pozwala przejść z mniejszego gwintu na większy bez stosowania kilku dodatkowych przejściówek. Mniejsza liczba elementów w instalacji oznacza prostszy montaż, mniej miejsc potencjalnego wycieku i łatwiejszą kontrolę połączenia podczas serwisu. Inne warianty w tym standardzie można porównać w kategorii mufy gwintowane calowe BSP.

Gwint BSP 1/4" i 1/2" - dlaczego trzeba potwierdzić oba rozmiary

Przy doborze mufy nie wystarczy informacja, że element jest calowy. Należy sprawdzić konkretnie gwint 1/4" BSP po jednej stronie oraz 1/2" BSP po drugiej stronie. Różnica między standardami gwintów może być niewielka wizualnie, ale w praktyce decyduje o szczelności i bezpieczeństwie połączenia. BSP nie należy mylić z NPT, BSPT, UNF ani gwintami metrycznymi. Nieprawidłowo dobrana mufka może uszkodzić gwint elementu współpracującego lub powodować wyciek po uruchomieniu układu.

Kiedy stosować mufkę redukcyjną 1/4" / 1/2"?

Mufka redukcyjna BSP sprawdza się podczas napraw i modernizacji instalacji, gdy istniejący element ma gwint zewnętrzny 1/4", a kolejny komponent wymaga połączenia z gwintem 1/2". Może być używana przy adapterach, króćcach, zaworach, przewodach z odpowiednimi końcówkami oraz elementach pomocniczych hydrauliki. Jeżeli potrzebne jest połączenie z gwintami zewnętrznymi po obu stronach, właściwszym elementem może być złączka prosta BB BSP 1/4" / 1/2".

Ciśnienie pracy 315 bar i ocena całego połączenia

Ciśnienie pracy mufy wynosi 315 bar. Ten parametr dotyczy samego korpusu złączki, ale w praktyce o dopuszczalnym ciśnieniu instalacji decyduje najsłabszy element układu. Ograniczeniem może być przewód, końcówka, adapter, zawór, uszczelnienie albo element, do którego mufa zostanie dokręcona. Przy pracy pod ciśnieniem ważne jest osiowe skręcenie połączenia, czyste gwinty oraz prawidłowy sposób uszczelnienia właściwy dla danego zastosowania.

Stal automatowa i ocynk w pasywacji białej

Mufa została wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej. Takie wykonanie jest typowe dla stalowych złączek hydraulicznych stosowanych w standardowych warunkach przemysłowych. Ocynk ogranicza wpływ korozji w normalnym środowisku pracy, jednak nie jest zamiennikiem stali nierdzewnej w aplikacjach narażonych na stałą wilgoć, wodę technologiczną, środki myjące lub agresywną chemię. W takich warunkach trzeba dobrać materiał całego połączenia do realnego środowiska pracy.

Nie każda mufa BSP jest redukcją

Warto odróżnić mufę redukcyjną od mufy prostej. Mufa redukcyjna BSP 1/4" / 1/2" łączy dwa różne rozmiary gwintu. Mufa prosta ma ten sam gwint po obu stronach i nie zmienia średnicy połączenia. Jeżeli instalacja wymaga standardowego połączenia bez redukcji, można porównać mufę gwintowaną BSP 1/2". Przy redukcji w mniejszym zakresie dostępna jest również mufa gwintowa redukcyjna 1/4" / 3/8".

Montaż mufy redukcyjnej BSP w układzie hydraulicznym

Przed montażem należy sprawdzić stan gwintów, kierunek redukcji oraz miejsce pracy elementu. Gwinty powinny być czyste, bez zadziorów i uszkodzeń. Mufa powinna być dokręcana osiowo, bez przekoszenia i bez wymuszania położenia przewodu lub adaptera. Jeżeli połączenie pracuje przy przewodzie elastycznym, trzeba zadbać o to, aby wąż nie ciągnął mufy pod kątem. Naprężenie mechaniczne przeniesione na gwint może powodować nieszczelność mimo prawidłowo dobranego rozmiaru.

Porównanie z innymi mufami redukcyjnymi BSP

Przy serwisie maszyn często spotyka się kilka podobnych muf, które różnią się tylko jednym rozmiarem gwintu. Dla mniejszych przejść warto sprawdzić mufę gwintowaną redukcyjną 1/4" / 1/8". Jeżeli potrzebne jest większe połączenie, można porównać mufę gwintowaną redukcyjną 3/4" / 1/2" albo mufę gwintowaną redukcyjną 1" / 3/4". Te produkty nie są zamiennikami dla 1/4" / 1/2", ale pomagają dobrać właściwy zakres redukcji.

Najczęstsze błędy przy doborze mufki 1/4" / 1/2"

Najczęstszy błąd to zamówienie mufy po jednym gwincie, bez sprawdzenia drugiej strony. Drugi problem to mylenie gwintów BSP z NPT, które mogą wyglądać podobnie, ale nie powinny być traktowane jako zamienne. Trzeci błąd to stosowanie mufy jako przypadkowej przyłączki do korpusu, który wymaga innego typu uszczelnienia. Mufa wewnętrzna / wewnętrzna służy do łączenia elementów z gwintami zewnętrznymi, a nie do zastępowania przyłączek ED, ORFS, JIC lub metrycznych połączeń stożkowych.

Dobór do instalacji HYDRON - praktyczne wskazówki

Przed zakupem warto porównać oznaczenie starego elementu, zmierzyć gwinty i sprawdzić, czy redukcja ma pracować z 1/4" na 1/2", czy odwrotnie. W praktyce kierunek przepływu nie musi być kluczowy dla samej mufy, ale ma znaczenie dla montażu całego układu i dostępności miejsca na dokręcenie. W razie wymiany w maszynie najlepiej sprawdzić również stan elementów sąsiednich, ponieważ nowa mufa zamontowana do zużytego króćca lub uszkodzonego gwintu nie zapewni prawidłowej szczelności.

FAQ

Czy mufa BSP 1/4" / 1/2" jest redukcją?

Tak. Produkt łączy dwa różne rozmiary gwintu BSP: 1/4" oraz 1/2".

Jakie gwinty ma ta mufka?

Mufka posiada dwa gwinty wewnętrzne: 1/4" BSP oraz 1/2" BSP.

Jakie ciśnienie pracy ma mufa redukcyjna 1/4" / 1/2"?

Ciśnienie pracy wynosi 315 bar.

Z jakiego materiału wykonano mufę?

Mufa jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy gwint BSP można łączyć z NPT?

Nie należy traktować gwintów BSP i NPT jako zamiennych. To różne standardy, dlatego przed zakupem trzeba potwierdzić dokładny typ gwintu.

Czy ta mufa pasuje do elementów z gwintem zewnętrznym?

Tak. Jest to mufa wewnętrzna / wewnętrzna, więc służy do łączenia dwóch elementów z gwintami zewnętrznymi BSP w rozmiarach 1/4" i 1/2".

Co sprawdzić przed zakupem mufy redukcyjnej BSP?

Przed zakupem należy sprawdzić oba gwinty, standard BSP, ciśnienie pracy, sposób uszczelnienia oraz stan elementów współpracujących po obu stronach połączenia.
