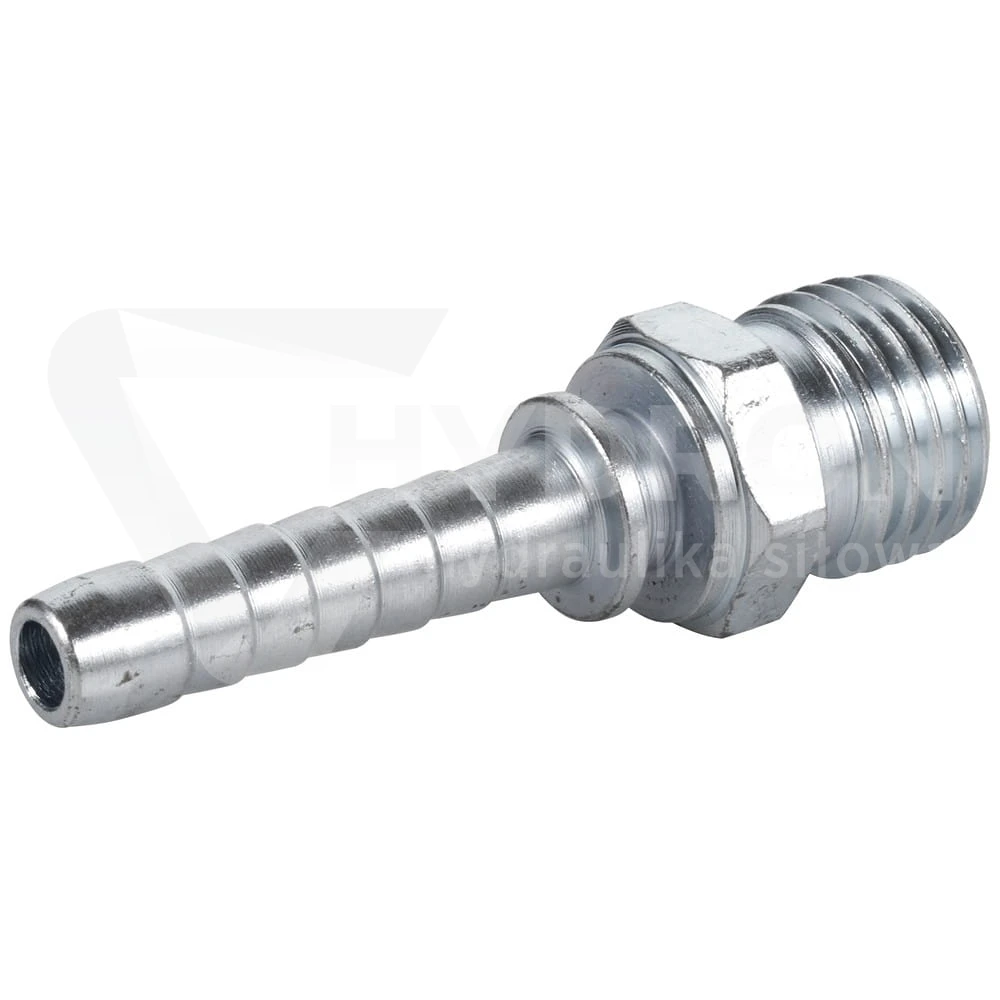

Końcówka CES DN16.25S M36x2

Przejdź do sekcji Opinie

15,35 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki końcówka prosta węża
Rodzaj gwintu gwint metryczny
Typ gwintu gwint zewnętrzny (GZ)
Rozmiar gwintu M36x2
Rozmiar stożka (dla metrycznych) 25S ( wersja ciężka )
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Oznaczenie grupy końcówki P21 - CEL, CES
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Opis

Końcówka CES DN16 25S M36x2

Końcówka CES DN16 25S M36x2 jest końcówką hydrauliczną przeznaczoną do zakuwania przewodów hydraulicznych DN16. Element wyposażony jest w przyłącze metryczne M36x2 oraz stożek uszczelniający 24° w ciężkiej serii 25S zgodnej z normą DIN 2353. Tego typu końcówki stosowane są w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem, gdzie wymagana jest wysoka odporność na obciążenia oraz pewne połączenie przewodu z instalacją.

Parametry techniczne

Typ końcówki: CES
Średnica przewodu: DN16 (5/8")
Gwint: M36x2
Seria: 25S
Typ uszczelnienia: stożek 24°
Norma połączenia: DIN 2353
Materiał: stal ocynkowana
Przeznaczenie: przewody hydrauliczne wysokociśnieniowe

Końcówka CES DN16 25S M36x2 do ciężkich układów hydraulicznych

Seria 25S została opracowana z myślą o instalacjach narażonych na wysokie ciśnienia robocze, udary hydrauliczne oraz intensywną eksploatację. Dzięki większej grubości ścianek i wytrzymalszej konstrukcji połączenie charakteryzuje się znacznie większą odpornością niż odpowiedniki z lekkiej serii L. Końcówka CES DN16 25S M36x2 znajduje zastosowanie między innymi w maszynach budowlanych, prasach hydraulicznych, urządzeniach przemysłowych, maszynach leśnych oraz sprzęcie wykorzystywanym w górnictwie.

Gdzie stosowane są końcówki hydrauliczne CES 25S?

Końcówki CES wykorzystywane są wszędzie tam, gdzie przewód hydrauliczny musi zostać połączony z komponentem posiadającym gniazdo metryczne 24° serii ciężkiej. Najczęściej spotyka się je przy siłownikach hydraulicznych, blokach zaworowych, rozdzielaczach oraz agregatach hydraulicznych.

Połączenie tego typu gwarantuje wysoką szczelność nawet podczas pracy w warunkach występowania pulsacji ciśnienia i dynamicznych zmian obciążenia.

Błędy przy doborze końcówki M36x2 25S

Jednym z najczęściej spotykanych błędów jest pomylenie serii 25S z serią 25L. Oba rozwiązania mogą posiadać podobny gwint, jednak różnią się średnicą rury oraz geometrią stożka uszczelniającego. W praktyce oznacza to, że końcówka może zostać wkręcona w gniazdo, ale połączenie nie będzie szczelne. Skutkiem są wycieki oleju, uszkodzenie powierzchni uszczelniających oraz kosztowne przestoje maszyny.

Gwint M36x2 i stożek 24° w praktyce

Połączenia metryczne 24° należą do najczęściej stosowanych standardów hydrauliki siłowej w Europie. Zapewniają bardzo dobrą szczelność oraz wysoką odporność na drgania i zmienne obciążenia. Przed zamówieniem warto sprawdzić nie tylko sam gwint M36x2, ale również oznaczenie serii S. To właśnie seria połączenia odpowiada za prawidłowe dopasowanie końcówki do gniazda.

Zakuwanie przewodów hydraulicznych DN16

Prawidłowe zaciśnięcie końcówki CES DN16 25S M36x2 wymaga zastosowania odpowiedniej tulei zaciskowej oraz parametrów zakuwania przewidzianych przez producenta przewodu i końcówki. Nieprawidłowy wymiar zacisku może prowadzić do zsunięcia się przewodu lub uszkodzenia warstw wzmacniających. W profesjonalnych zakuwalniach przewodów hydraulicznych każda średnica przewodu oraz każda końcówka posiada określony wymiar po zaciśnięciu, który należy bezwzględnie kontrolować.

Zastosowanie w maszynach budowlanych i przemysłowych

Końcówka CES DN16 25S M36x2 bardzo często spotykana jest w koparkach, ładowarkach, prasach hydraulicznych oraz urządzeniach pracujących w ciężkich warunkach przemysłowych. Dzięki wytrzymałej konstrukcji połączenie zachowuje szczelność nawet przy intensywnej pracy układu hydraulicznego. Żeby przewód działał prawidłowo, należy dobrać również odpowiedni wąż hydrauliczny DN16, tuleję zaciskową przeznaczoną do danego typu przewodu, złącza metryczne serii ciężkiej oraz elementy mocujące ograniczające drgania instalacji.
