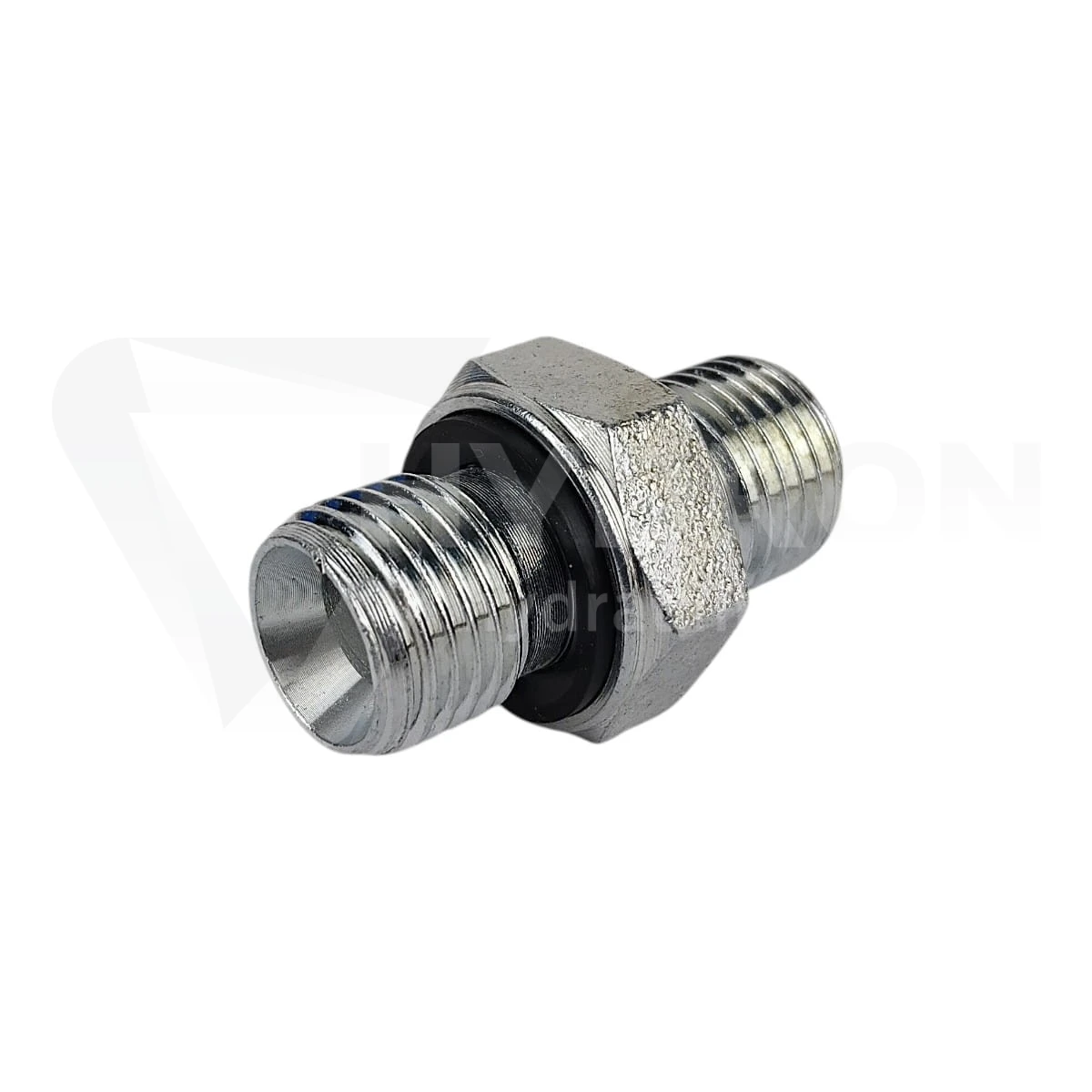

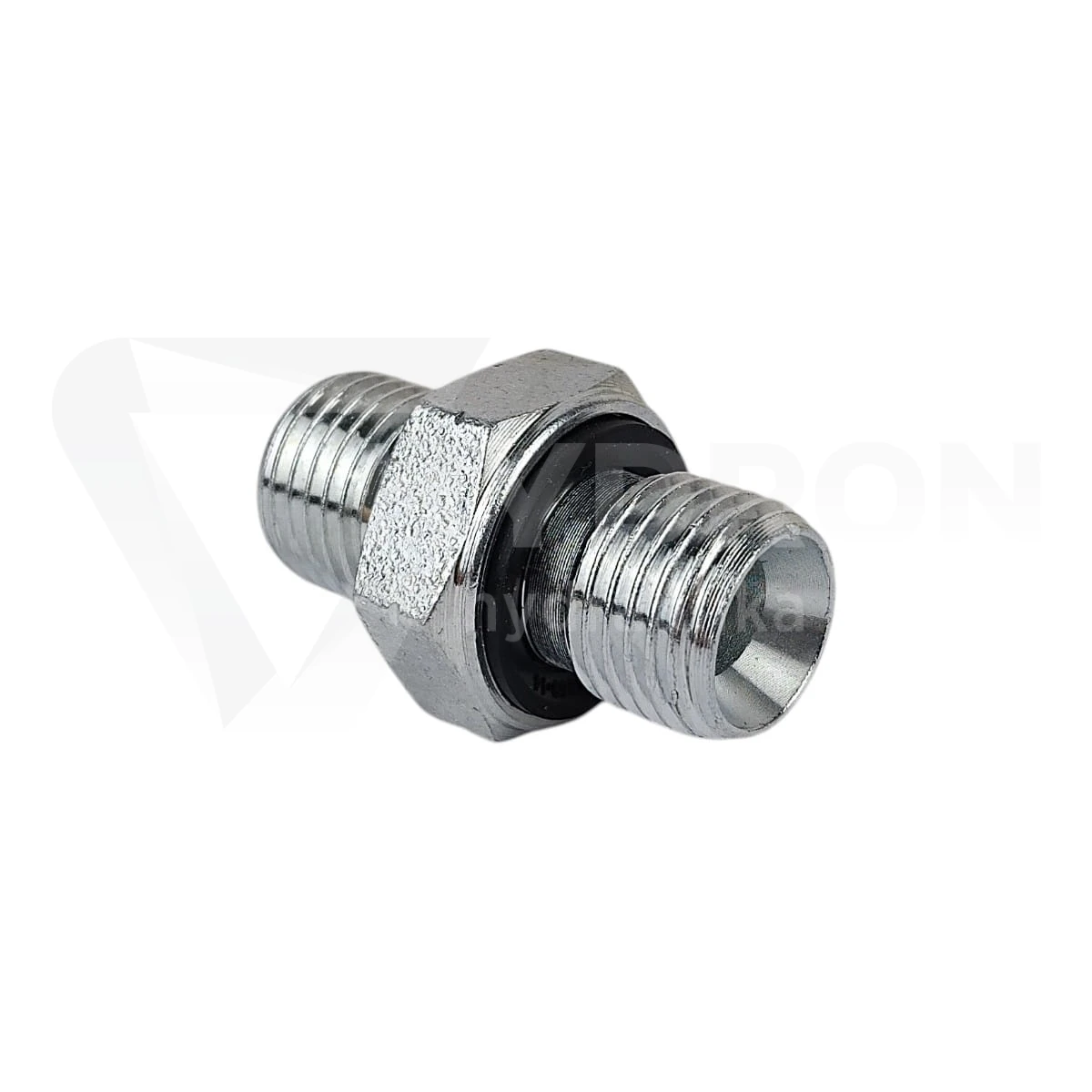

Przyłączka prosta ED 3/4 BSP / 3/4 BSP

Przejdź do sekcji Opinie

8,93 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4" BSP
Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Rozmiar gwintu 2 3/4" BSP
Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 250 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Polska Norma PN-65 M-73109 Przeciwnakrętki
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

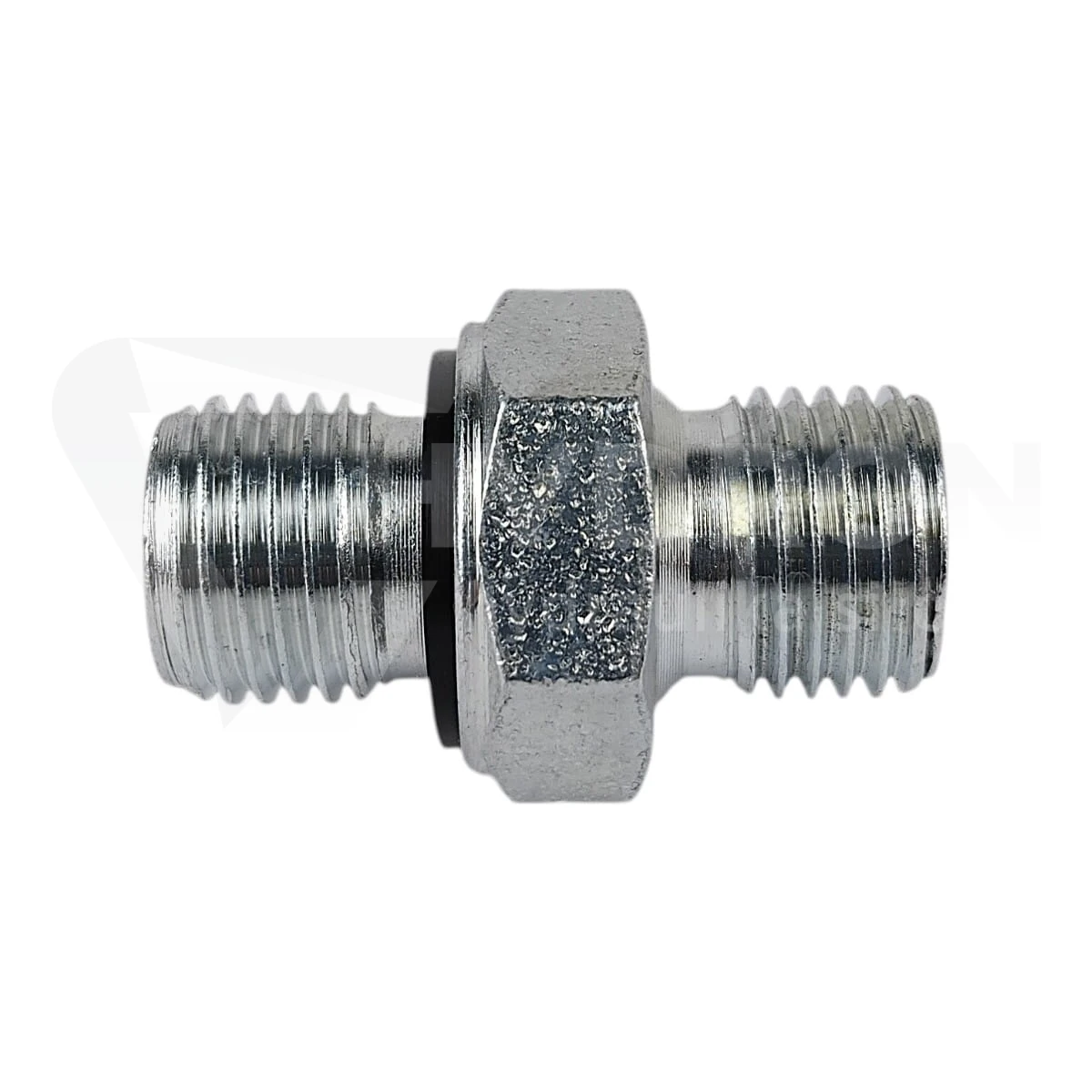

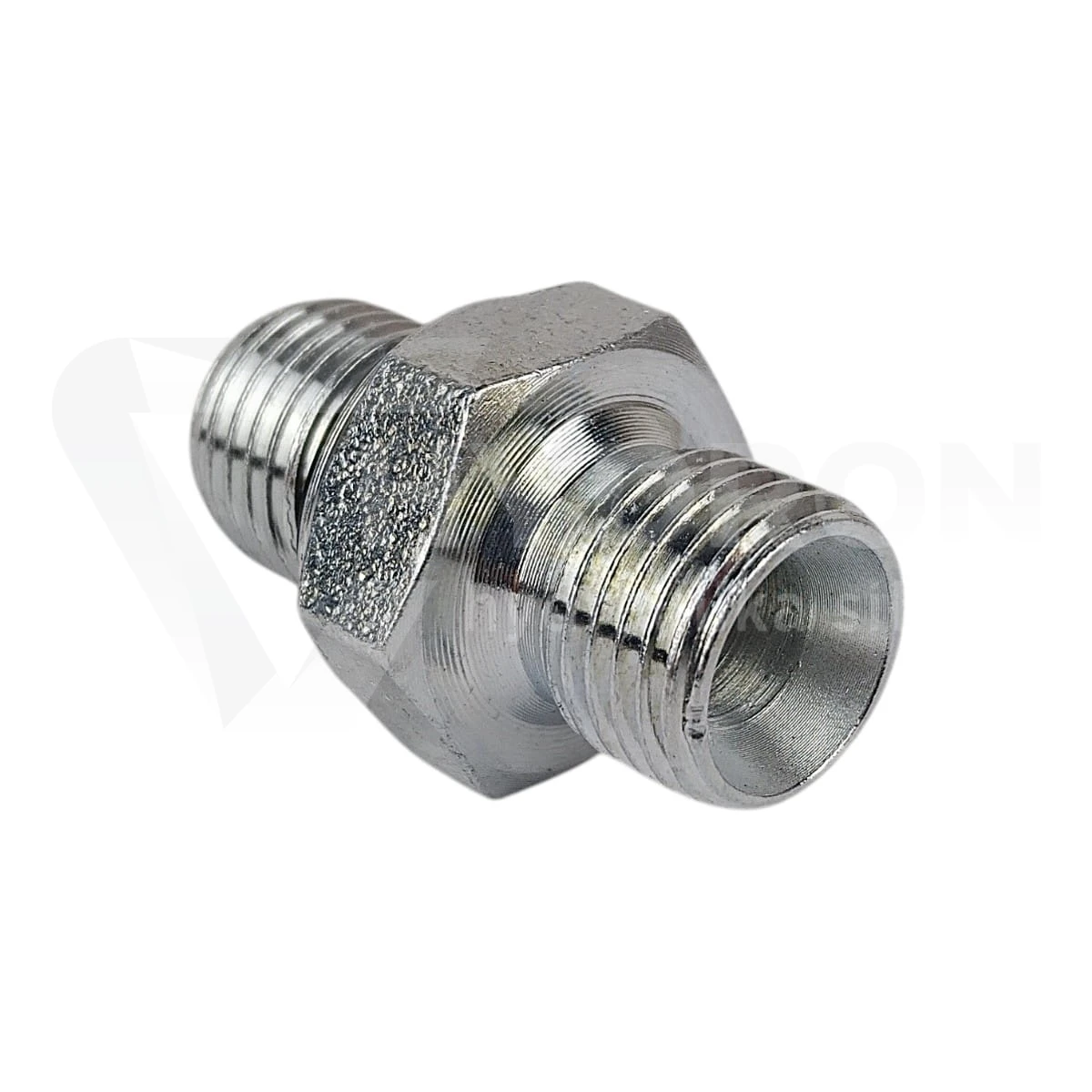

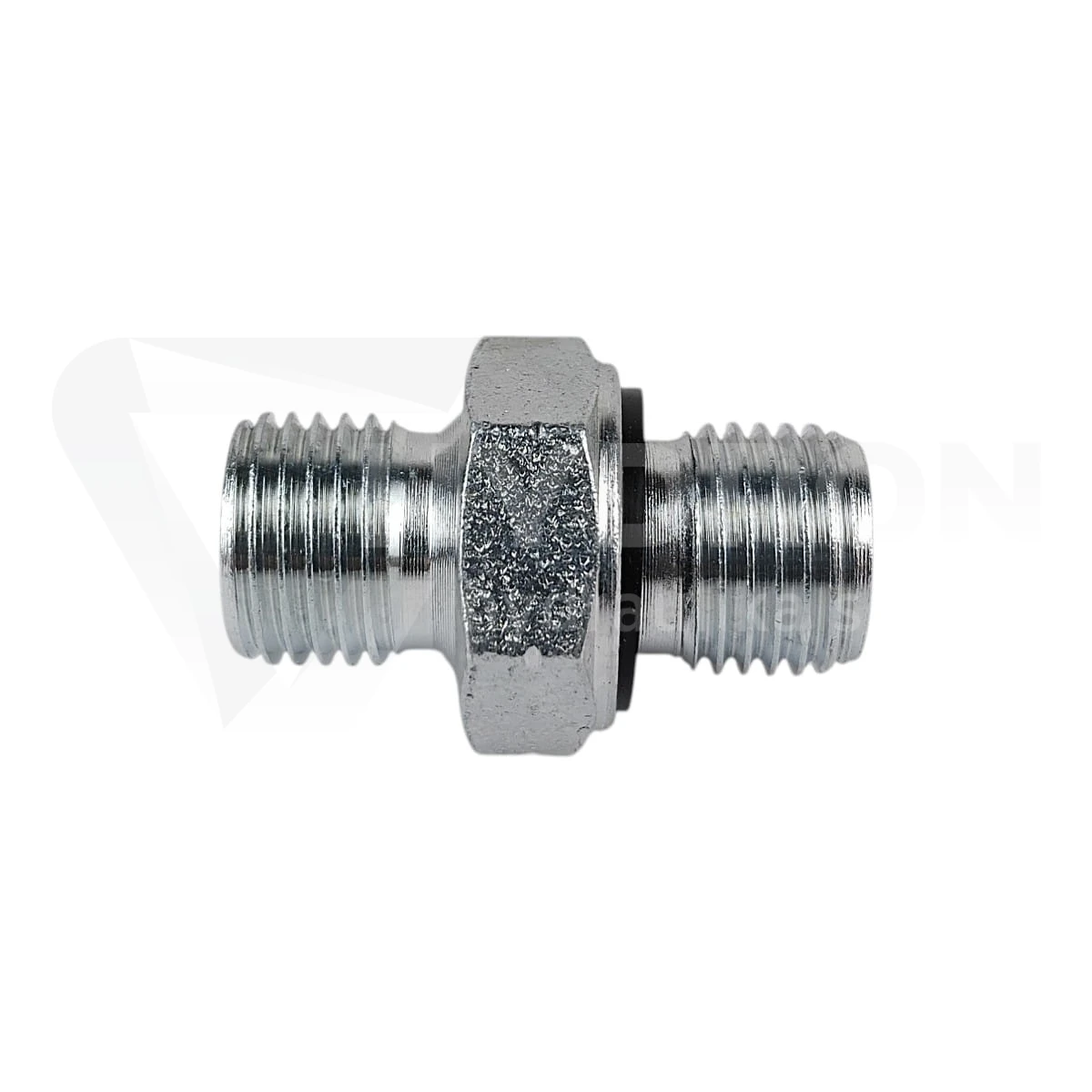

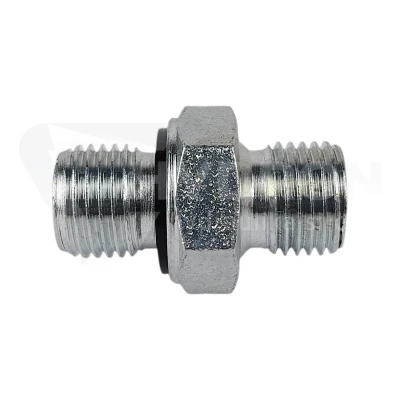

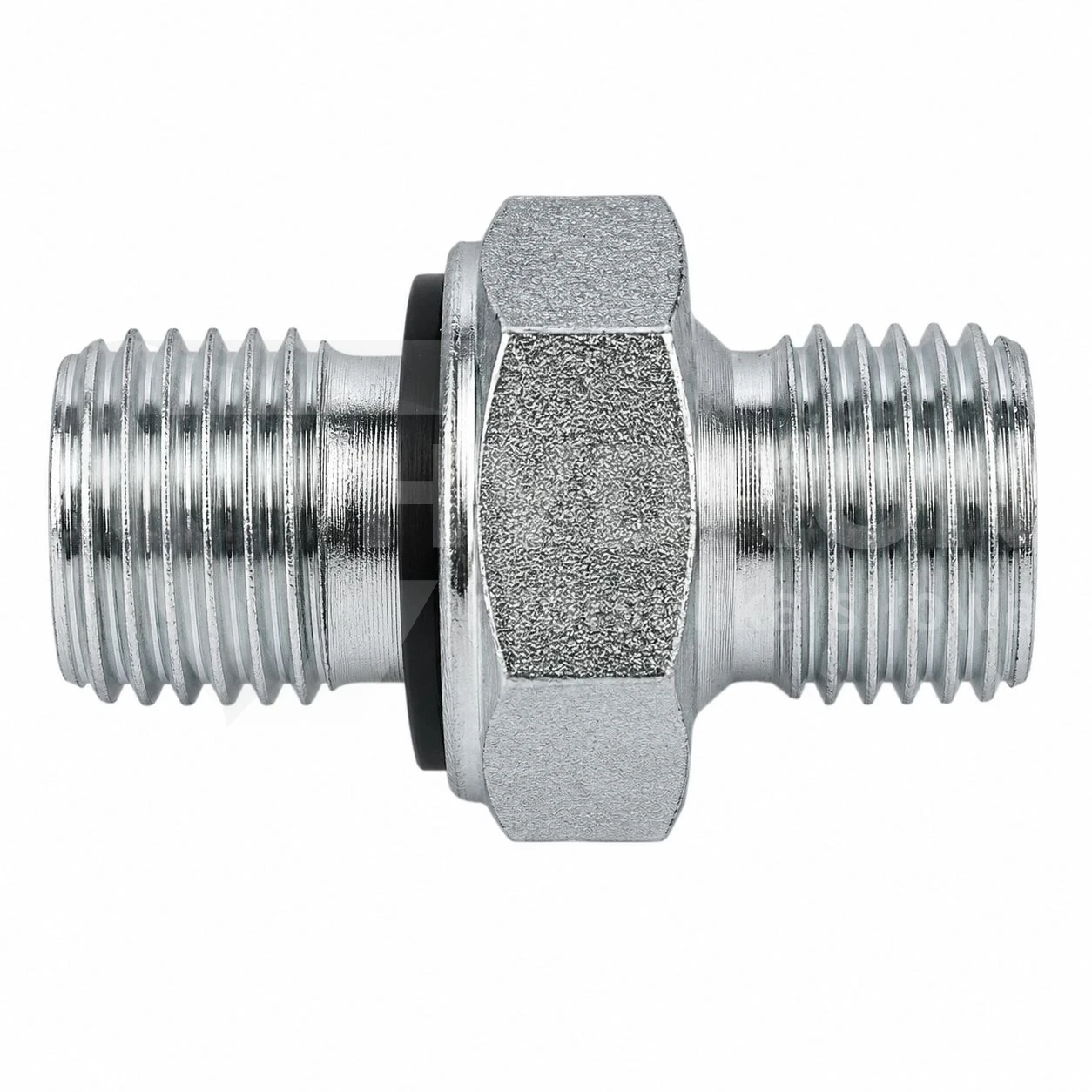

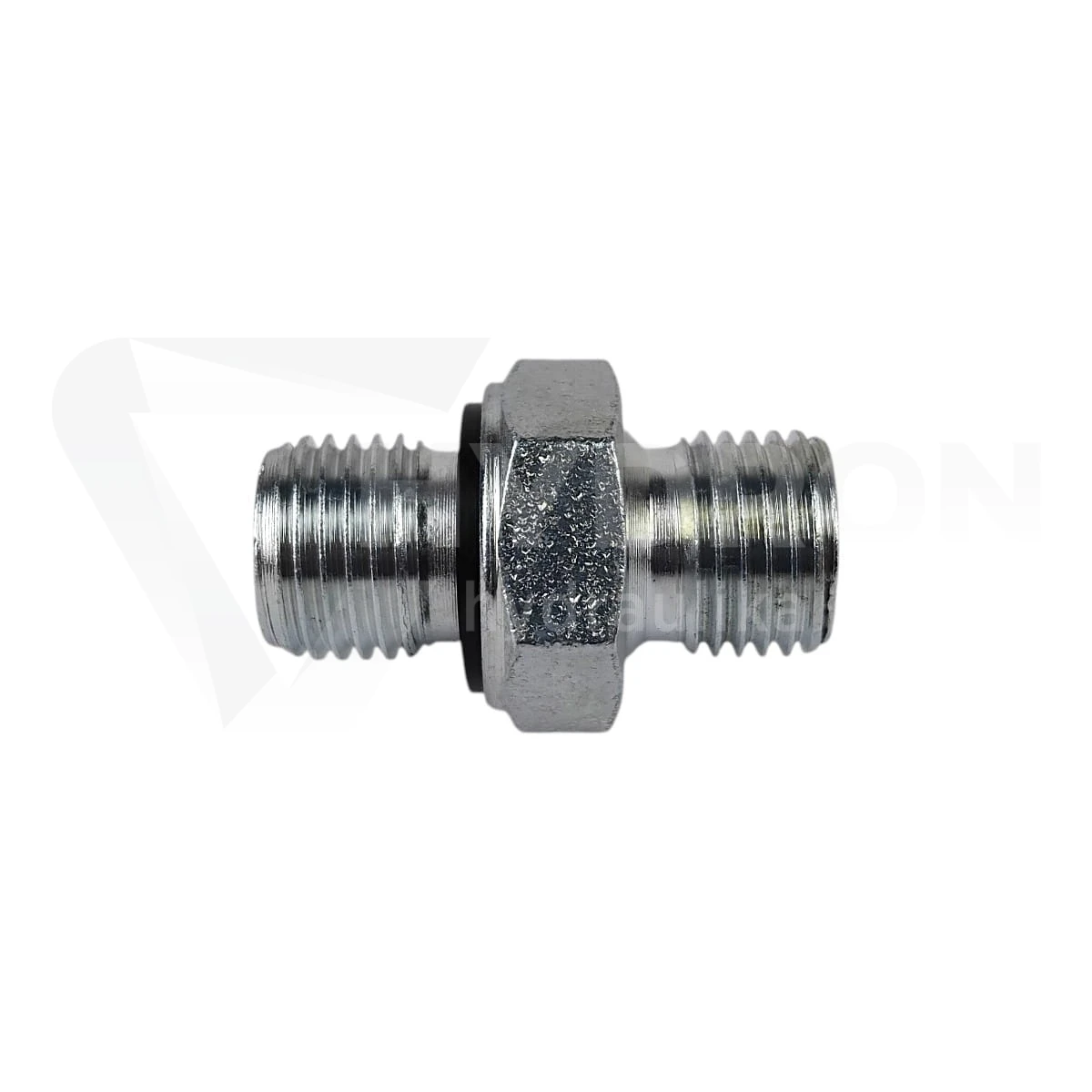

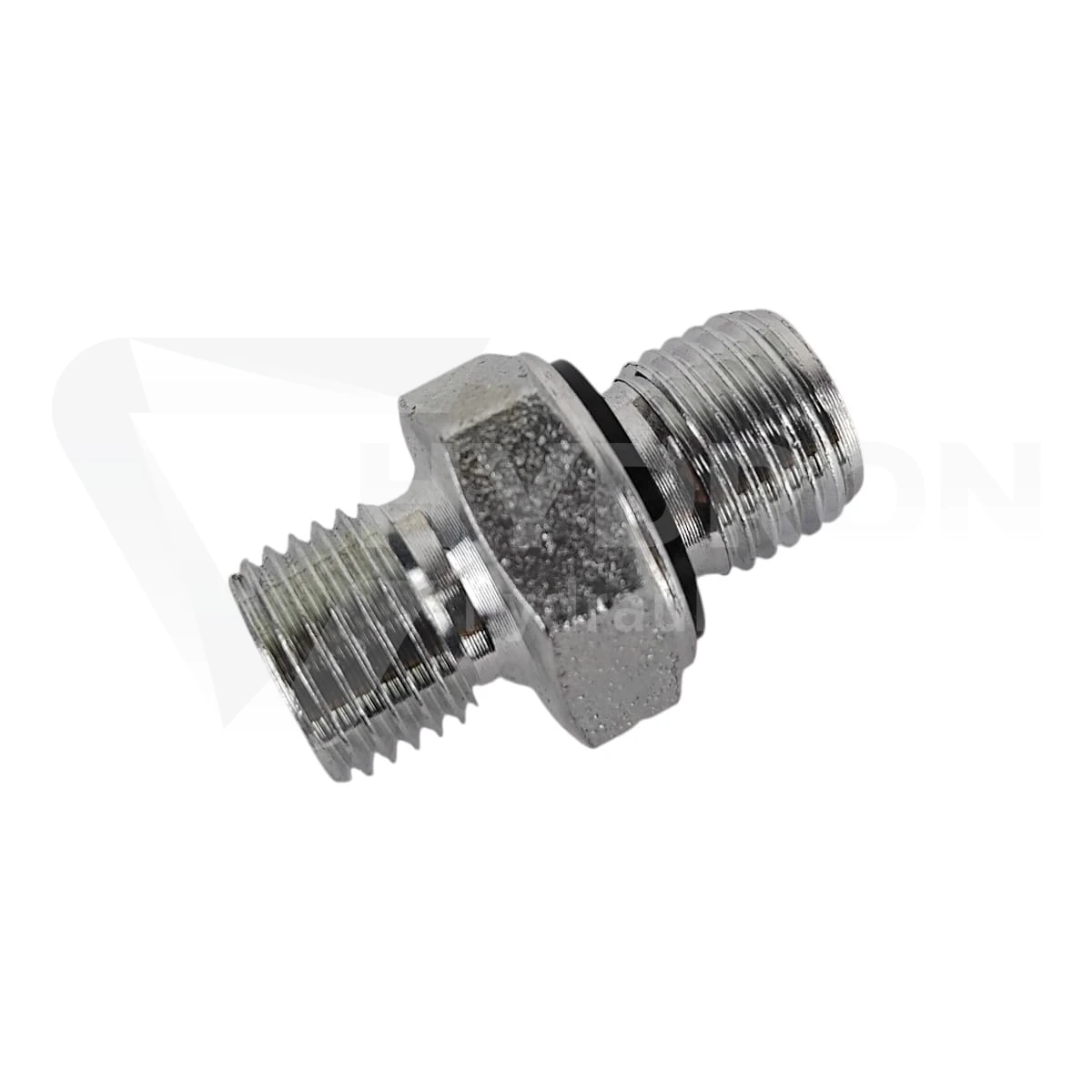

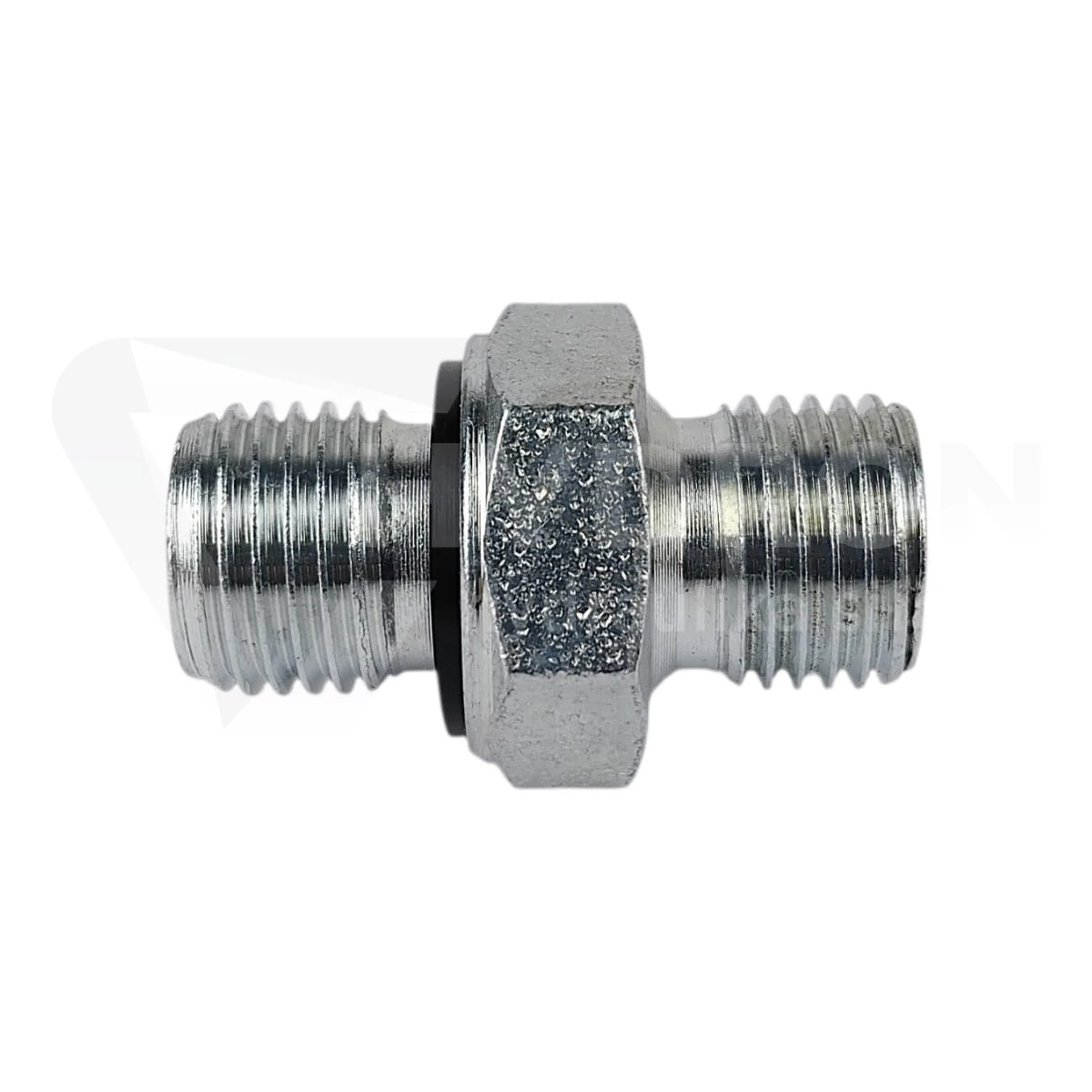

Przyłączka prosta ED 3/4 BSP / 3/4 BSP

Przyłączka prosta ED 3/4 BSP / 3/4 BSP to element hydrauliczny przeznaczony do wykonania szczelnego przyłącza w korpusie pompy, siłownika, rozdzielacza, bloku hydraulicznego lub innego elementu układu. Strona ED służy do montażu w gnieździe korpusowym i wykorzystuje uszczelnienie na powierzchni czołowej, a nie przypadkowe doszczelnianie gwintu. Druga strona z gwintem 3/4 BSP umożliwia podłączenie przewodu, kolanka, złączki lub innego elementu instalacji w tym samym standardzie gwintu.

Parametry techniczne

Produkt: przyłączka prosta ED 3/4 BSP / 3/4 BSP
Typ złącza: przyłączka prosta hydrauliczna
Gwint 1: 3/4 BSP
Gwint 2: 3/4 BSP
Typ uszczelnienia: ED po stronie montażu w korpusie
Przeznaczenie: przyłącze do korpusu pompy, siłownika, rozdzielacza lub bloku hydraulicznego
Druga strona: do podłączenia przewodu, kolanka lub złączki z gwintem 3/4 BSP
Kod produktu: ZN-140 3/4/3/4 ED
Kod kreskowy EAN: 2000000118031

Przyłączka ED 3/4 BSP do wkręcenia w korpus

Ten typ przyłączki stosuje się wtedy, gdy połączenie ma zostać wykonane bezpośrednio w korpusie elementu hydraulicznego. Uszczelnienie ED pracuje po stronie czołowej, dlatego przyłączka nie jest zwykłą złączką liniową do dowolnego skręcenia dwóch elementów. Przy doborze trzeba sprawdzić, czy gniazdo w korpusie jest przygotowane pod uszczelnienie ED oraz czy wymagany rozmiar gwintu to 3/4 BSP.

Gwint 3/4 BSP po obu stronach, ale różna funkcja połączenia

Przyłączka ma gwint 3/4 BSP po obu stronach, jednak obie strony nie pełnią tej samej funkcji. Strona ED jest stroną korpusową i odpowiada za szczelne osadzenie w pompie, rozdzielaczu, bloku hydraulicznym lub siłowniku. Druga strona służy do podłączenia elementu instalacji hydraulicznej. Inne produkty tego typu można sprawdzić w kategorii przyłączki hydrauliczne proste.

Kiedy wybrać przyłączkę ED zamiast zwykłej złączki?

Przyłączkę ED wybiera się do połączeń korpusowych, gdzie potrzebne jest uszczelnienie czołowe. Nie należy zastępować jej zwykłą złączką prostą, jeżeli gniazdo wymaga uszczelnienia ED. Błędnie dobrany element może dać pozornie poprawny montaż, ale po uruchomieniu układu pojawi się wyciek. Przy mniejszych rozmiarach tej samej grupy można porównać przyłączkę prostą ED 1/4 BSP / 1/4 BSP oraz przyłączkę prostą ED 1/2 BSP / 1/2 BSP.

Montaż przyłączki prostej ED 3/4 BSP

Przed montażem należy oczyścić gwint, sprawdzić stan gniazda oraz powierzchnię, na której pracuje uszczelnienie ED. Przyłączka powinna być wkręcana osiowo, bez przekoszenia i bez wymuszania położenia przewodu. Po stronie ED nie należy traktować gwintu jako głównego miejsca uszczelnienia. O szczelności decyduje prawidłowe dociśnięcie uszczelnienia do powierzchni korpusu.

Typowe błędy przy doborze przyłączki ED 3/4 BSP

Najczęstszy błąd to dobór elementu wyłącznie po gwincie 3/4 BSP, bez sprawdzenia, czy połączenie wymaga uszczelnienia ED. Drugi problem to mylenie przyłączki korpusowej ze zwykłą złączką prostą. Trzeci błąd to montaż przewodu pod naprężeniem, przez co przyłączka jest obciążana bocznie. Przy pracy układu hydraulicznego może to prowadzić do luzowania połączenia lub nieszczelności.

Dobór do układu hydraulicznego

Przyłączka ED 3/4 BSP / 3/4 BSP powinna być dobierana do konkretnego gniazda, elementu współpracującego i ciśnienia pracy całej instalacji. Warto sprawdzić również stan przewodów, końcówek i złączek po drugiej stronie połączenia. Jeżeli modernizujesz układ, porównuj nie tylko gwint, ale też sposób uszczelnienia, długość części roboczej oraz miejsce montażu w korpusie.

FAQ

Do czego służy przyłączka prosta ED 3/4 BSP / 3/4 BSP?

Służy do wykonania szczelnego przyłącza w korpusie elementu hydraulicznego oraz do podłączenia przewodu, kolanka lub złączki po drugiej stronie.

Czy strona ED wymaga dodatkowego uszczelniania gwintu?

Nie należy traktować gwintu jako głównego miejsca uszczelnienia. Strona ED uszczelnia się na powierzchni czołowej przy prawidłowym dociśnięciu do gniazda.

Jakie gwinty ma ta przyłączka?

Przyłączka ma gwint 3/4 BSP po obu stronach.

Czy to zwykła złączka prosta?

Nie. Jest to przyłączka prosta ED. Jedna strona jest przeznaczona do montażu w korpusie i posiada uszczelnienie ED.

Co sprawdzić przed zakupem?

Przed zakupem należy sprawdzić gwint 3/4 BSP, wymaganie uszczelnienia ED po stronie korpusu, typ elementu współpracującego i miejsce montażu w układzie hydraulicznym.
