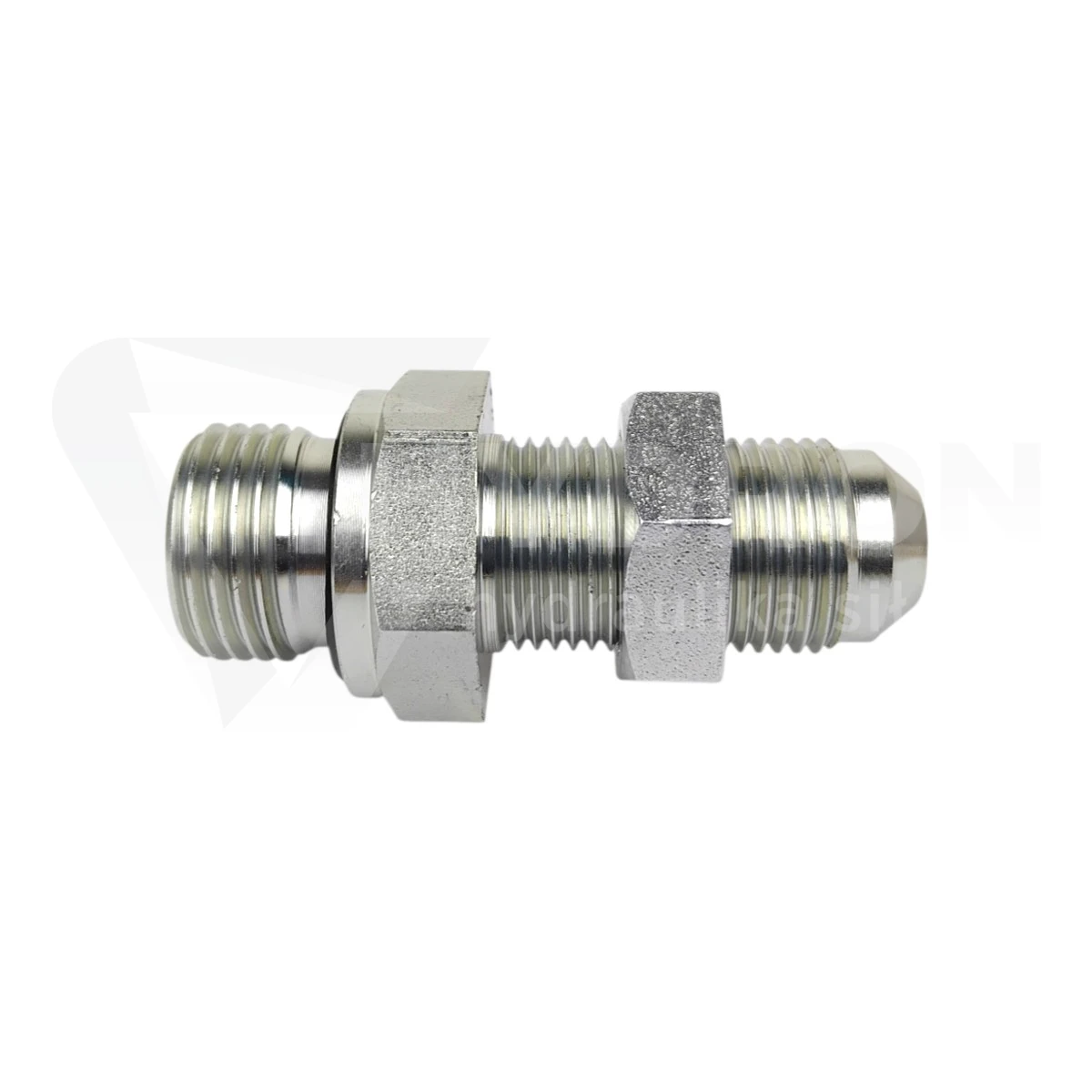

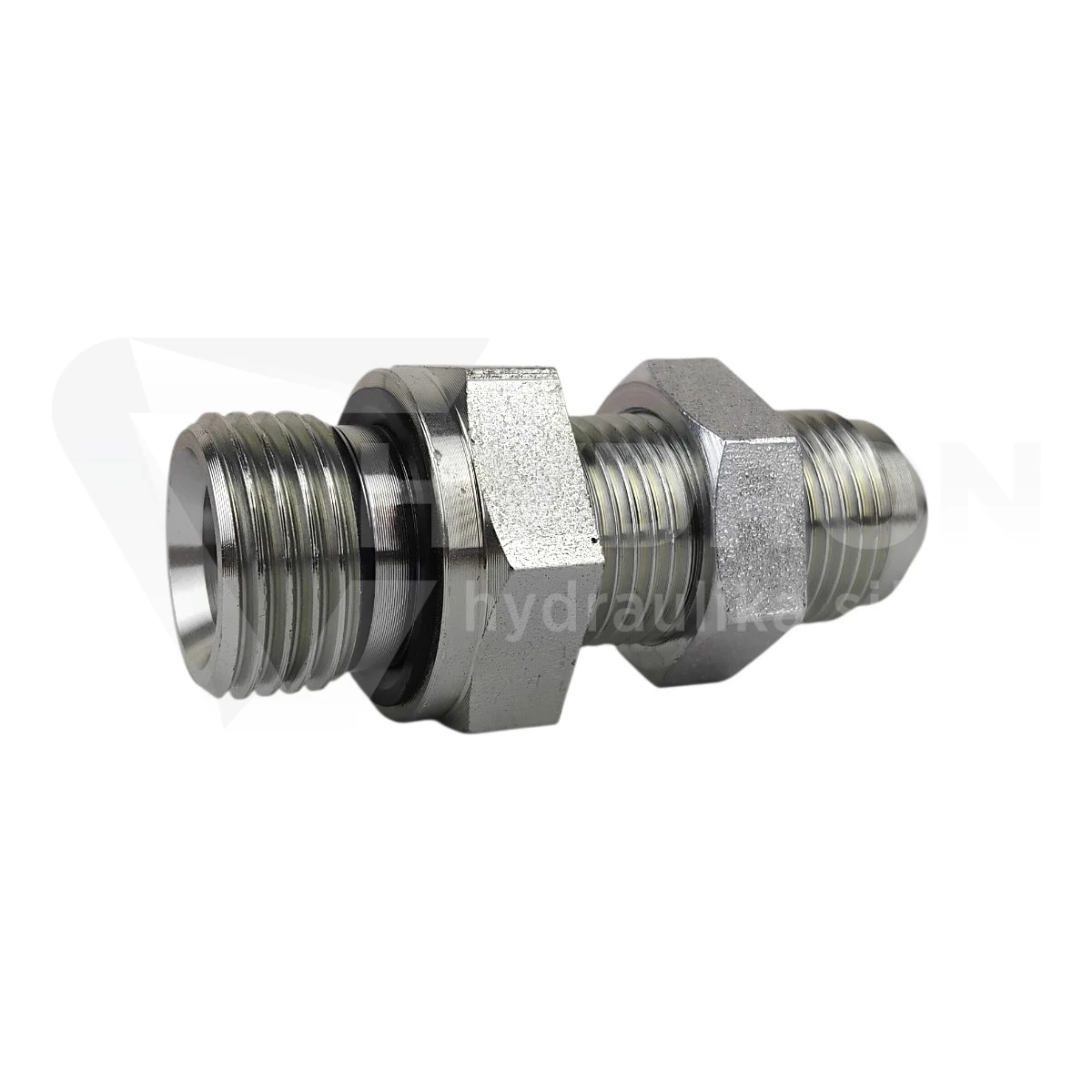

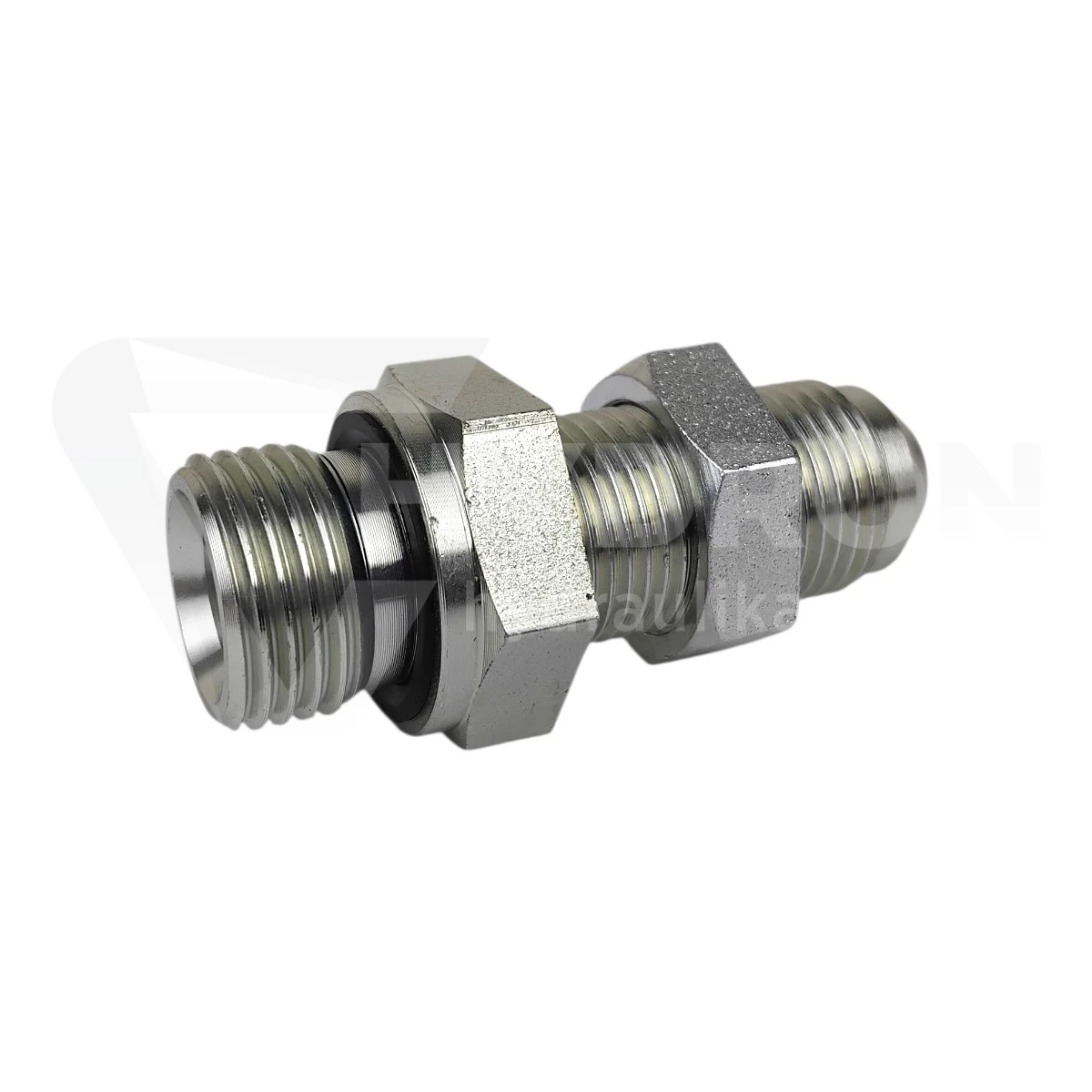

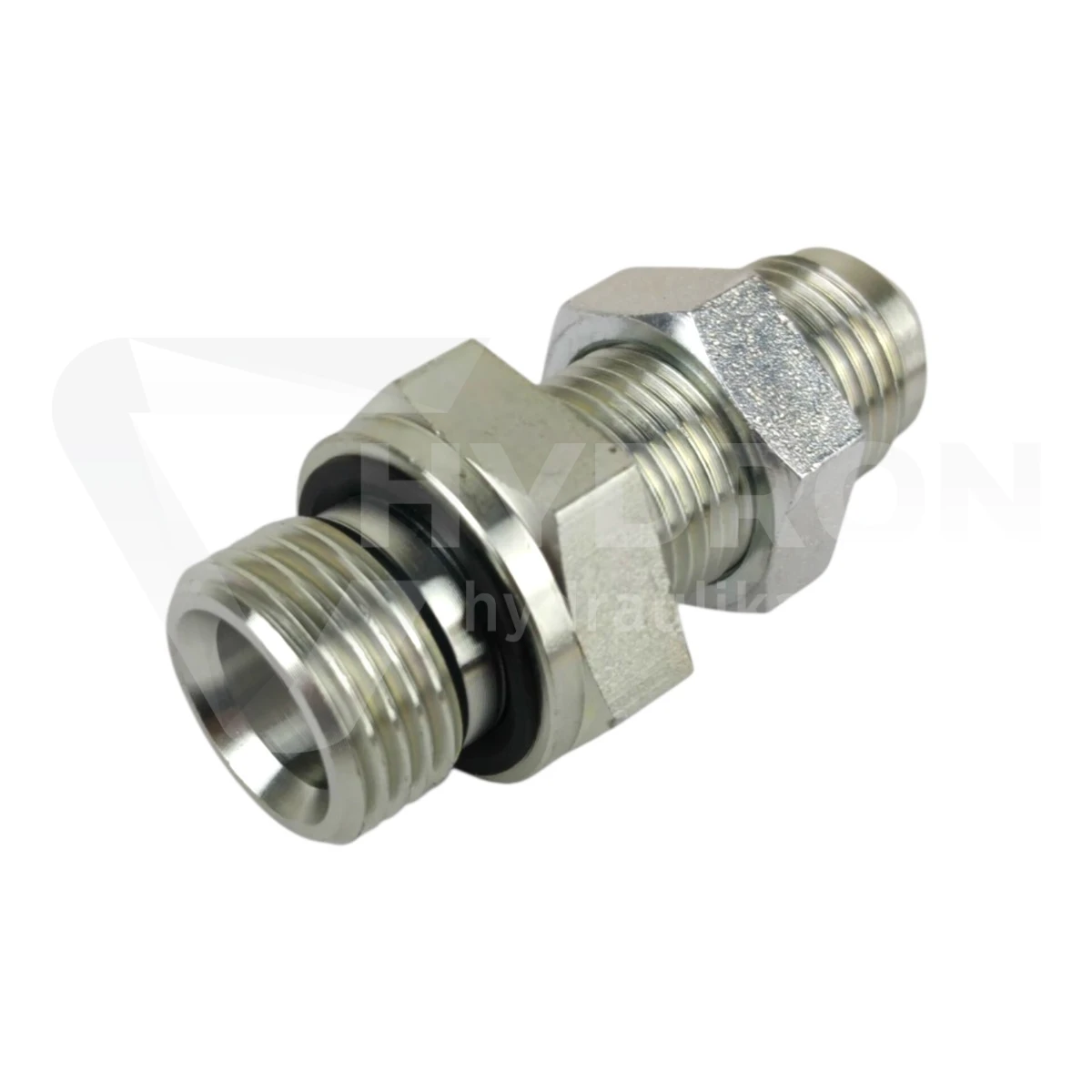

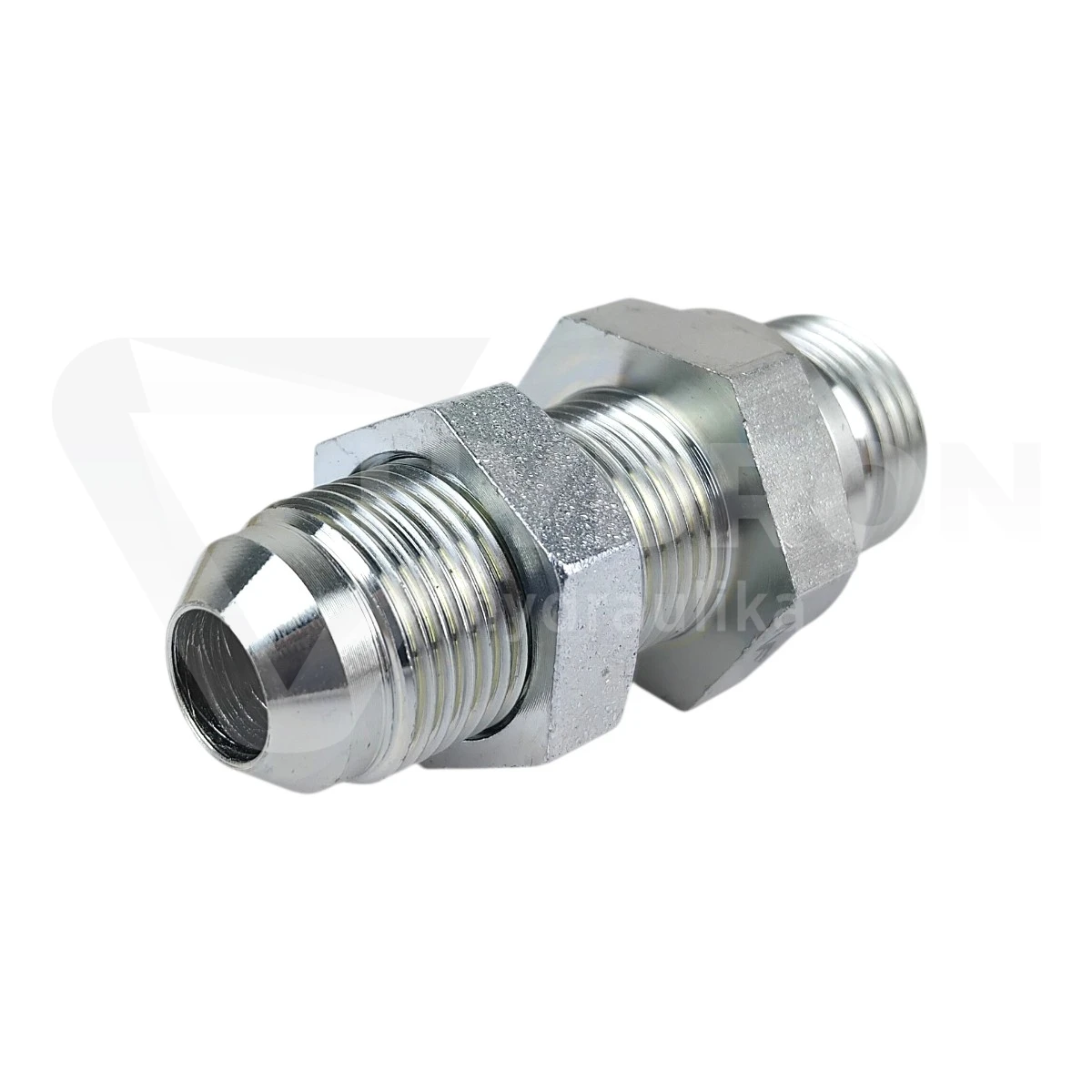

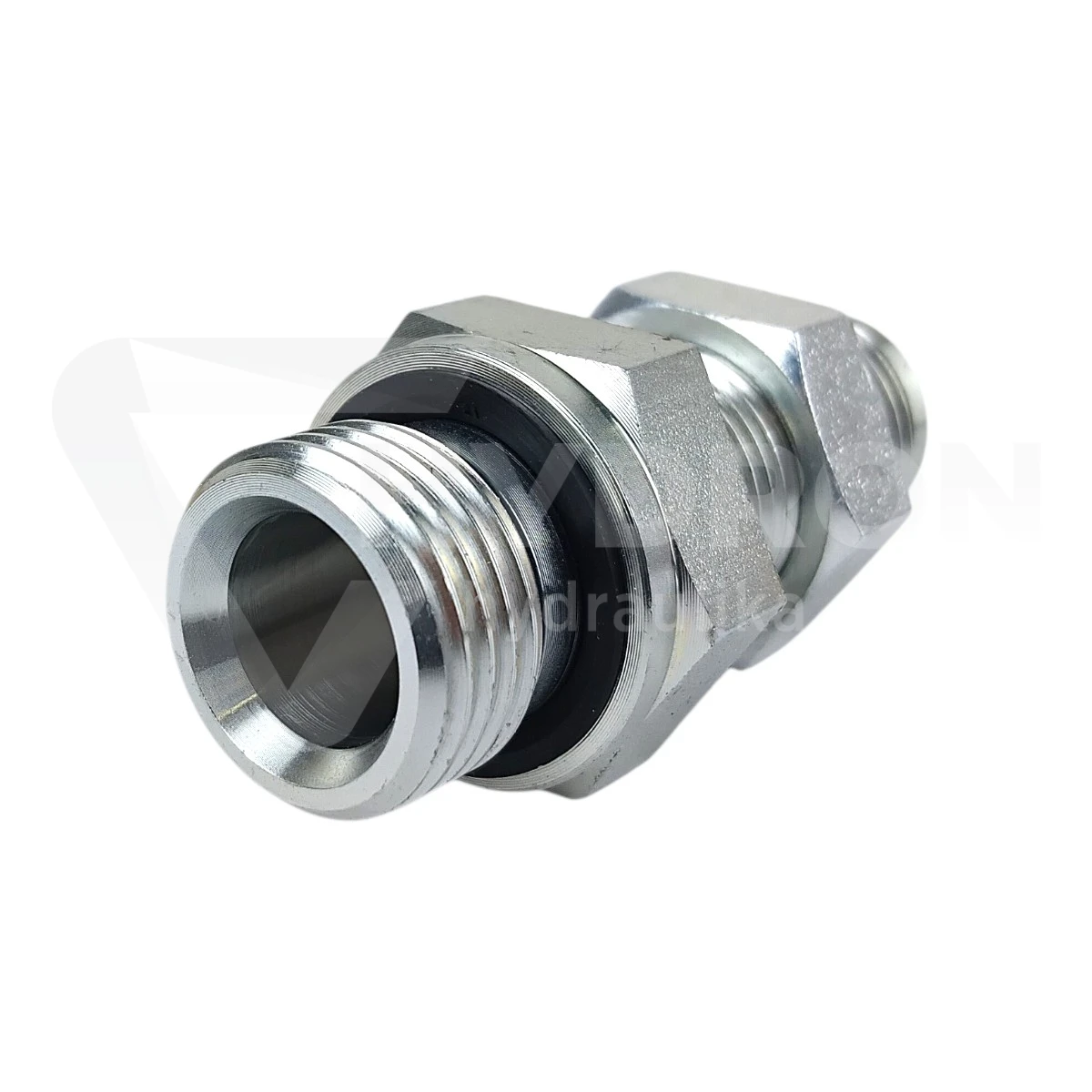

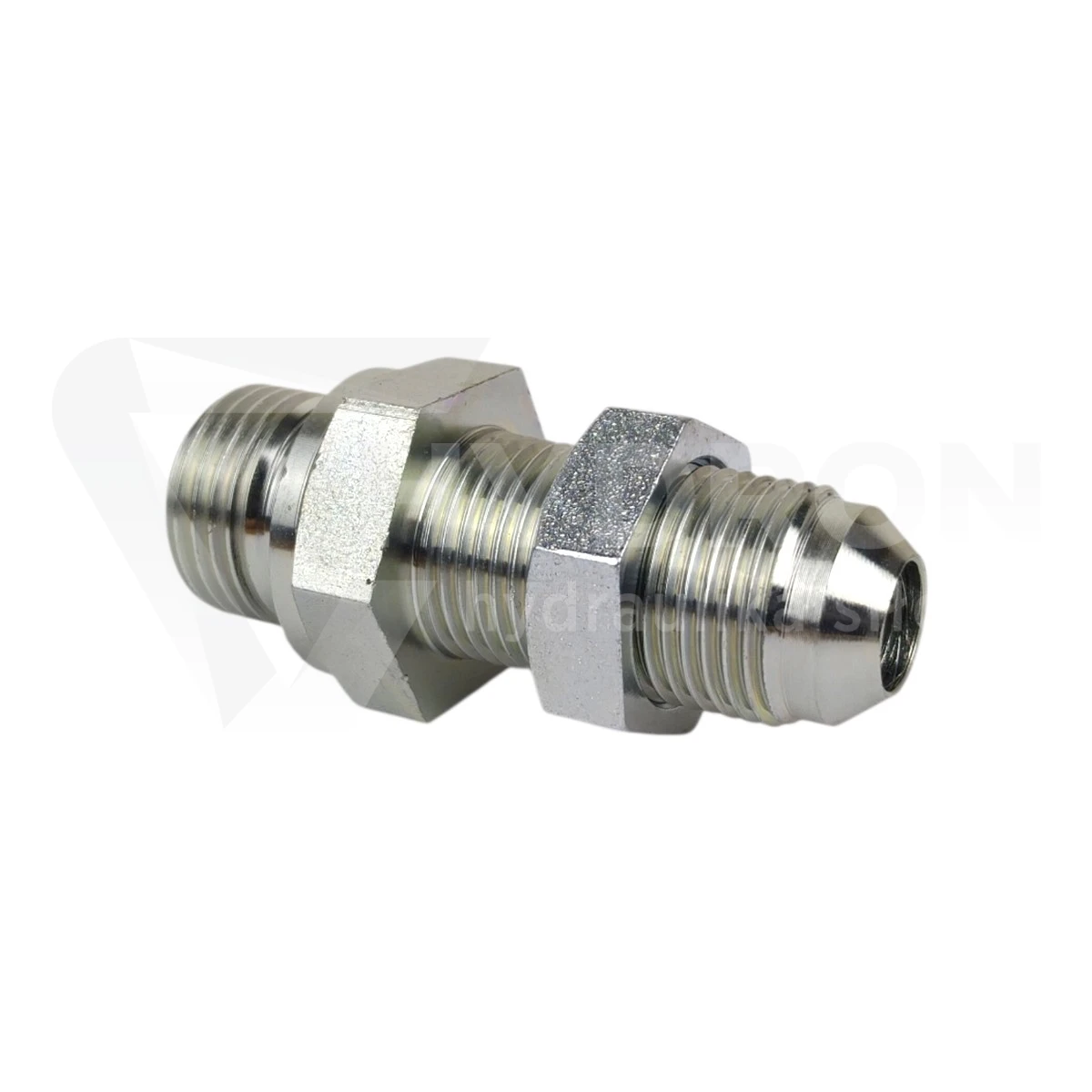

Złączka grodziowa 1/2"ED / 3/4" UNF

Przejdź do sekcji Opinie

19,24 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 3/4'' UNF
Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka grodziowa 1/2" BSP ED / 3/4" UNF 315 bar

Złączka grodziowa 1/2" BSP ED / 3/4" UNF to stalowy element złączny przeznaczony do wykonywania przejść przez przegrody, płyty montażowe i inne elementy konstrukcyjne w instalacjach hydrauliki siłowej. Łączy dwa różne standardy przyłączeniowe: z jednej strony zastosowano gwint 1/2" BSP z uszczelnieniem ED, a z drugiej gwint 3/4" UNF.

Konstrukcja grodziowa umożliwia stabilne osadzenie złączki w przegrodzie i wykonanie stałego punktu przyłączeniowego po obu jej stronach. Rozwiązanie sprawdza się szczególnie tam, gdzie instalacja hydrauliczna musi zostać przeprowadzona przez blachę, płytę, wspornik lub element obudowy maszyny. Złączka przeznaczona jest do pracy przy ciśnieniu do 315 bar.

Parametry techniczne złączki grodziowej

typ produktu: złączka hydrauliczna grodziowa,
konstrukcja: prosta,
pierwsze przyłącze: 1/2" BSP ED,
rodzaj pierwszego gwintu: BSP,
uszczelnienie pierwszego przyłącza: ED,
drugie przyłącze: 3/4" UNF,
rodzaj drugiego gwintu: UNF,
ciśnienie robocze: do 315 bar,
materiał wykonania: stal automatowa,
zabezpieczenie antykorozyjne: ocynk z białą pasywacją,
zakres temperatury pracy: od -20°C do +120°C,
przeznaczenie: wykonywanie połączeń grodziowych w instalacjach hydraulicznych.

Co oznacza 1/2" BSP ED?

W oznaczeniu 1/2" BSP ED skrót BSP określa standard gwintu rurowego, natomiast ED odnosi się do sposobu uszczelnienia przyłącza za pomocą elementu elastomerowego. Nie są to więc dwa różne rodzaje gwintu. Przyłącze posiada gwint BSP 1/2" i jest przystosowane do uszczelnienia typu ED.

Takie rozwiązanie pozwala uzyskać szczelne połączenie bez polegania wyłącznie na samym gwincie. Podczas montażu należy zwrócić uwagę na stan powierzchni współpracujących oraz elementu uszczelniającego.

Drugie przyłącze z gwintem 3/4" UNF

Po przeciwnej stronie złączki znajduje się gwint 3/4" UNF. UNF to drobnozwojny gwint calowy stosowany w wielu rozwiązaniach hydraulicznych. Dzięki połączeniu BSP ED oraz UNF jeden element może pełnić zarówno funkcję przejścia grodziowego, jak i adaptera pomiędzy dwoma różnymi standardami przyłączeniowymi.

Przy doborze złączki nie należy kierować się wyłącznie zmierzoną średnicą gwintu. Należy potwierdzić również jego skok, standard oraz sposób uszczelnienia. Ma to szczególne znaczenie w przypadku połączeń calowych, gdzie gwinty o zbliżonej średnicy mogą należeć do różnych systemów.

Do czego służy złączka grodziowa?

Złączka grodziowa pozwala utworzyć stały punkt przyłączeniowy w miejscu, w którym instalacja hydrauliczna przechodzi przez element konstrukcyjny. Zamiast prowadzić elastyczny przewód bezpośrednio przez otwór w przegrodzie, można zamontować w niej złączkę i dopiero do niej podłączyć elementy instalacji znajdujące się po obu stronach.

Tak wykonane połączenie ułatwia uporządkowane prowadzenie instalacji i zapewnia stabilny punkt montażowy. Jest to rozwiązanie stosowane zarówno przy budowie nowych układów, jak i podczas modernizacji istniejących maszyn.

Zastosowanie złączki 1/2" BSP ED / 3/4" UNF

Złączka może być wykorzystywana w instalacjach hydrauliki stacjonarnej i mobilnej, w których wymagane jest wykonanie przejścia przez przegrodę oraz połączenie elementów korzystających ze standardów BSP ED i UNF.

Typowe zastosowania obejmują:

maszyny przemysłowe,
maszyny rolnicze,
maszyny budowlane,
urządzenia hydrauliczne,
agregaty hydrauliczne,
zabudowy hydrauliczne,
płyty i szafy montażowe,
modernizację istniejących układów hydraulicznych,
wykonywanie stałych punktów przyłączeniowych przez przegrody.

Ciśnienie robocze do 315 bar

Złączka jest przeznaczona do pracy przy ciśnieniu roboczym wynoszącym maksymalnie 315 bar. Parametr ten pozwala wykorzystać ją w wielu profesjonalnych układach hydrauliki siłowej pracujących pod wysokim ciśnieniem.

Podczas doboru kompletnego połączenia należy jednak uwzględnić parametry wszystkich współpracujących komponentów. Dopuszczalne ciśnienie całego układu jest ograniczone przez element o najniższym dopuszczalnym ciśnieniu roboczym.

Stal automatowa i zabezpieczenie antykorozyjne

Korpus złączki wykonano ze stali automatowej. Materiał umożliwia precyzyjną obróbkę powierzchni, gwintów i elementów odpowiedzialnych za prawidłowe połączenie komponentów hydraulicznych.

Powierzchnia stalowa została dodatkowo zabezpieczona ocynkiem z białą pasywacją. Powłoka stanowi ochronę antykorozyjną podczas magazynowania, montażu i późniejszej eksploatacji złączki.

Zakres temperatury pracy od -20°C do +120°C

Deklarowany zakres temperatury pracy produktu wynosi od -20°C do +120°C. Podczas projektowania instalacji trzeba jednak uwzględnić również ograniczenia zastosowanego uszczelnienia, przewodów hydraulicznych oraz pozostałych elementów układu.

Temperatura robocza całego połączenia nie powinna przekraczać dopuszczalnego zakresu komponentu o najmniejszej odporności temperaturowej.

Jak prawidłowo dobrać złączkę grodziową?

W przypadku tego modelu należy potwierdzić zarówno stronę 1/2" BSP ED, jak i przyłącze 3/4" UNF. Prawidłowy dobór wymaga uwzględnienia więcej niż samej średnicy gwintu.

Przed zakupem warto sprawdzić:

standard pierwszego gwintu BSP,
rozmiar 1/2",
wymagany sposób uszczelnienia ED,
standard drugiego gwintu UNF,
rozmiar 3/4",
skok gwintów,
rodzaj współpracujących przyłączy,
ciśnienie robocze instalacji,
temperaturę pracy układu,
warunki montażu w przegrodzie.

Montaż złączki grodziowej w instalacji hydraulicznej

Złączkę należy osadzić w odpowiednio przygotowanym otworze w przegrodzie. Mocowanie powinno zapewniać stabilną pozycję elementu bez przekoszenia i nadmiernych naprężeń mechanicznych.

Po zamocowaniu można wykonać połączenia hydrauliczne po obu stronach przegrody. Przewody powinny być prowadzone w taki sposób, aby ich ułożenie nie powodowało bocznego obciążania złączki. Po zakończeniu montażu należy sprawdzić szczelność wykonanych połączeń.

BSP, UNF i inne standardy złączy hydraulicznych

W hydraulice siłowej występuje wiele standardów gwintów i sposobów uszczelnienia. Oprócz BSP i UNF powszechnie spotykane są między innymi połączenia metryczne, JIC, ORFS oraz NPT. Podobna średnica zewnętrzna nie oznacza, że dwa elementy będą ze sobą prawidłowo współpracowały.

Więcej wariantów przyłączy, adapterów i elementów do budowy instalacji znajdziesz w kategorii złączki hydrauliczne dostępnej w sklepie HYDRON.

Najczęściej zadawane pytania

Czy ED jest rodzajem gwintu?

Nie. W oznaczeniu 1/2" BSP ED standardem gwintu jest BSP. ED określa sposób uszczelnienia przyłącza z wykorzystaniem elementu elastomerowego.

Jakie gwinty posiada ta złączka grodziowa?

Z jednej strony zastosowano przyłącze 1/2" BSP z uszczelnieniem ED, natomiast z drugiej gwint 3/4" UNF.

Jakie jest maksymalne ciśnienie robocze?

Deklarowane maksymalne ciśnienie robocze złączki wynosi 315 bar.

Z jakiego materiału wykonano złączkę?

Złączkę wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.

Do czego służy konstrukcja grodziowa?

Umożliwia zamocowanie złączki w płycie, blasze lub innej przegrodzie i wykonanie stabilnego połączenia hydraulicznego pomiędzy elementami instalacji znajdującymi się po obu jej stronach.
