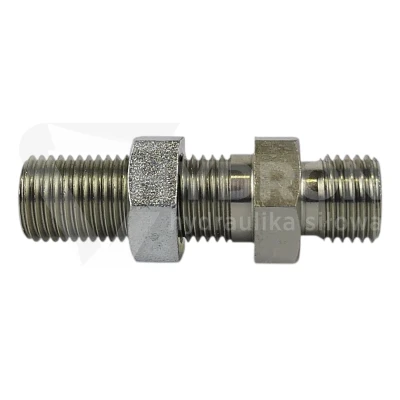

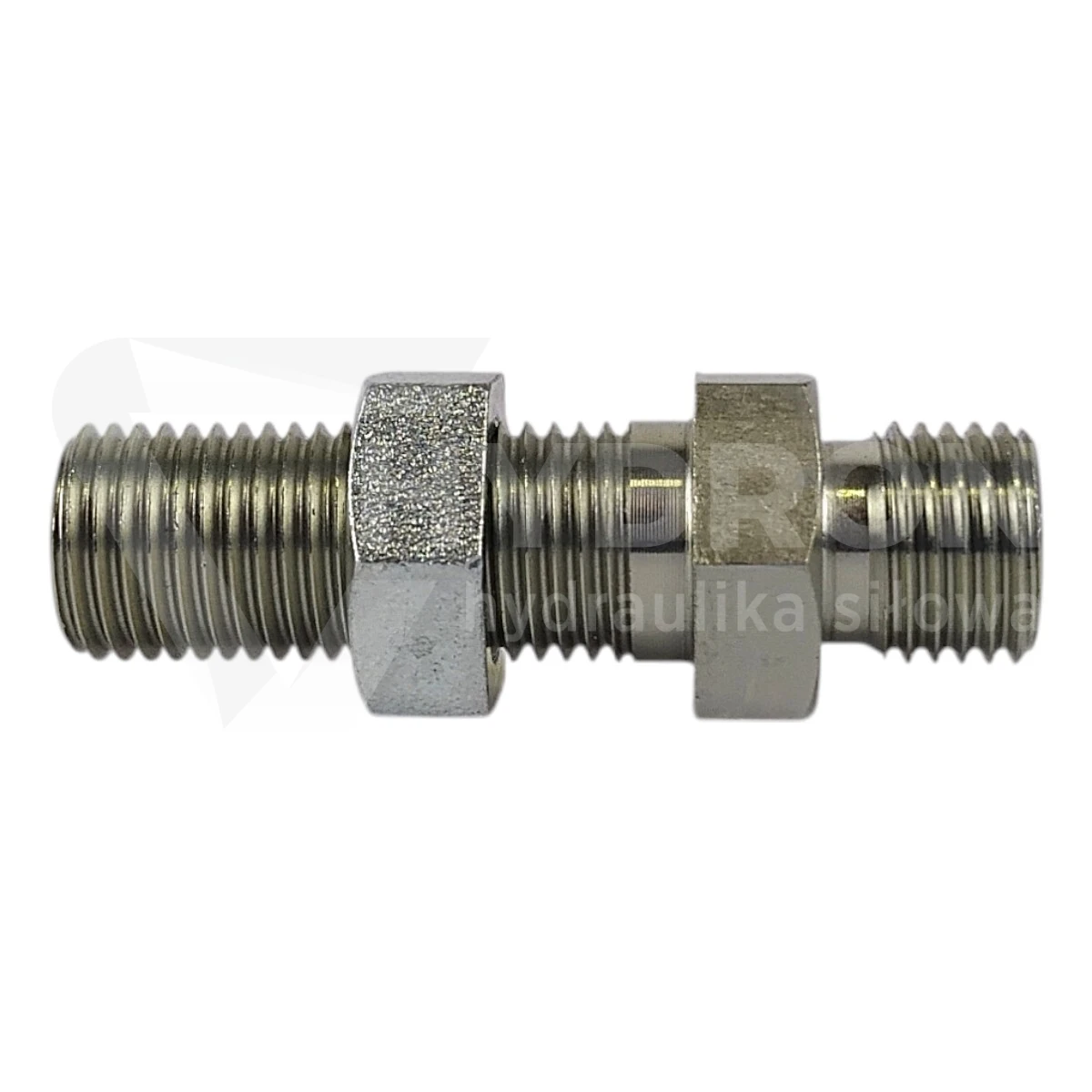

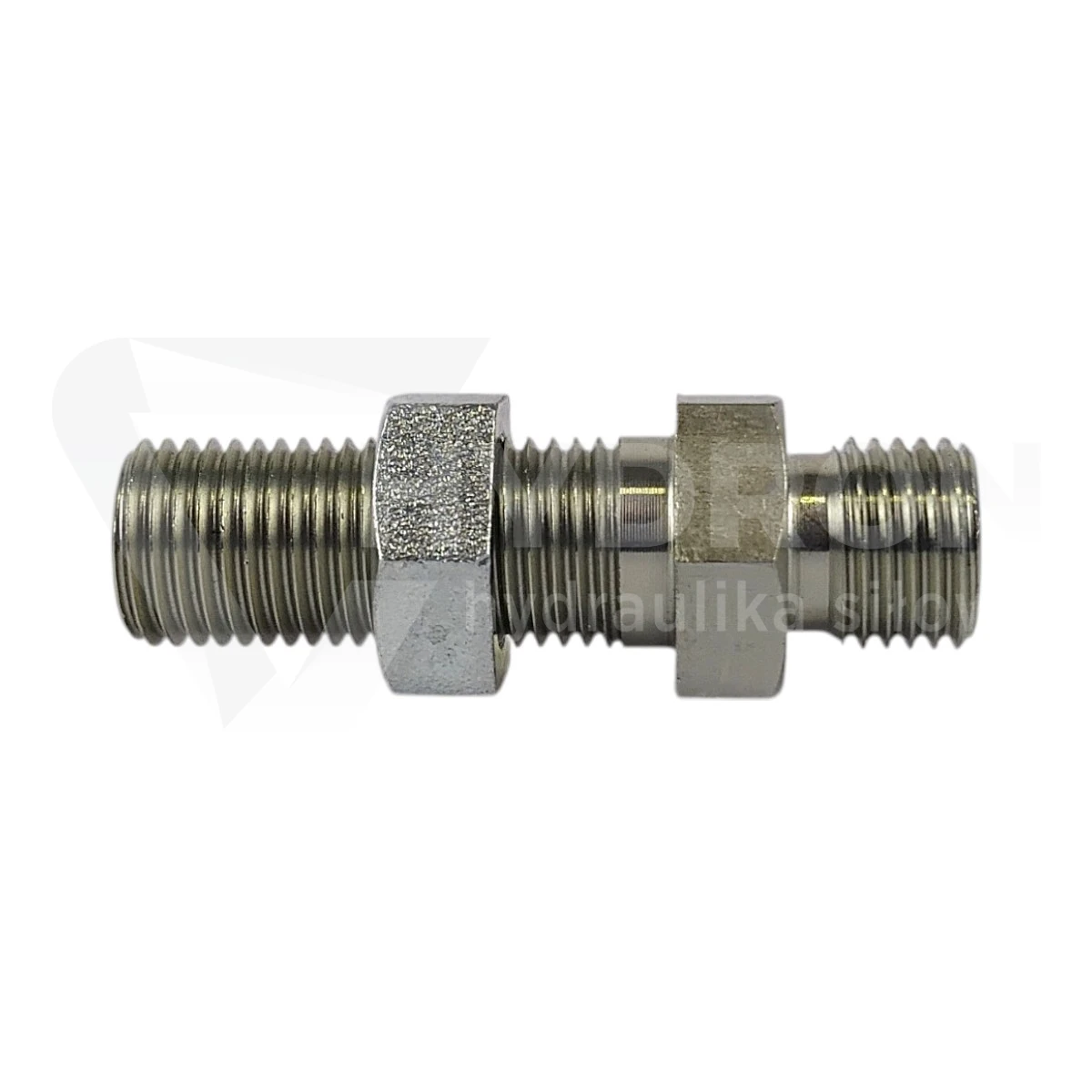

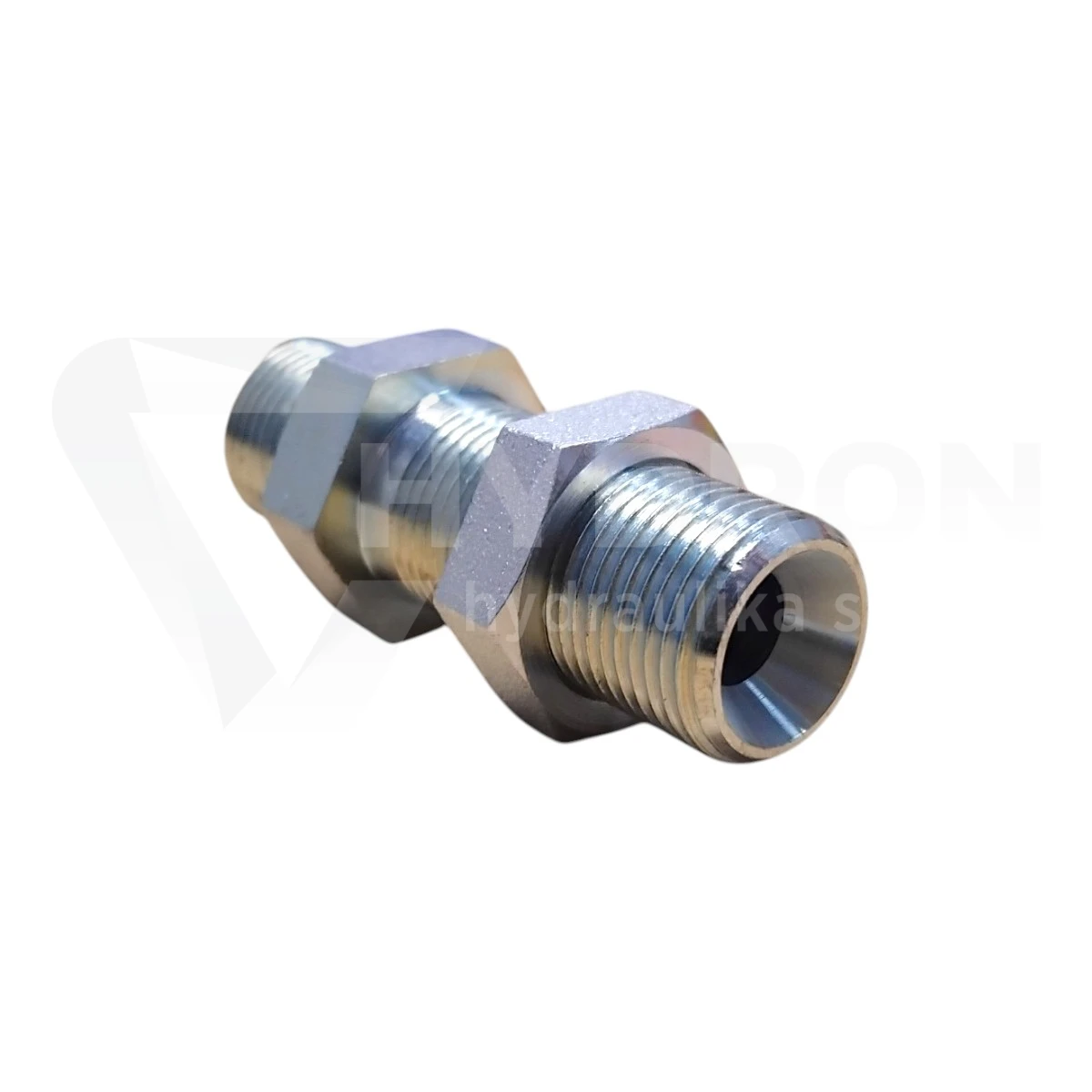

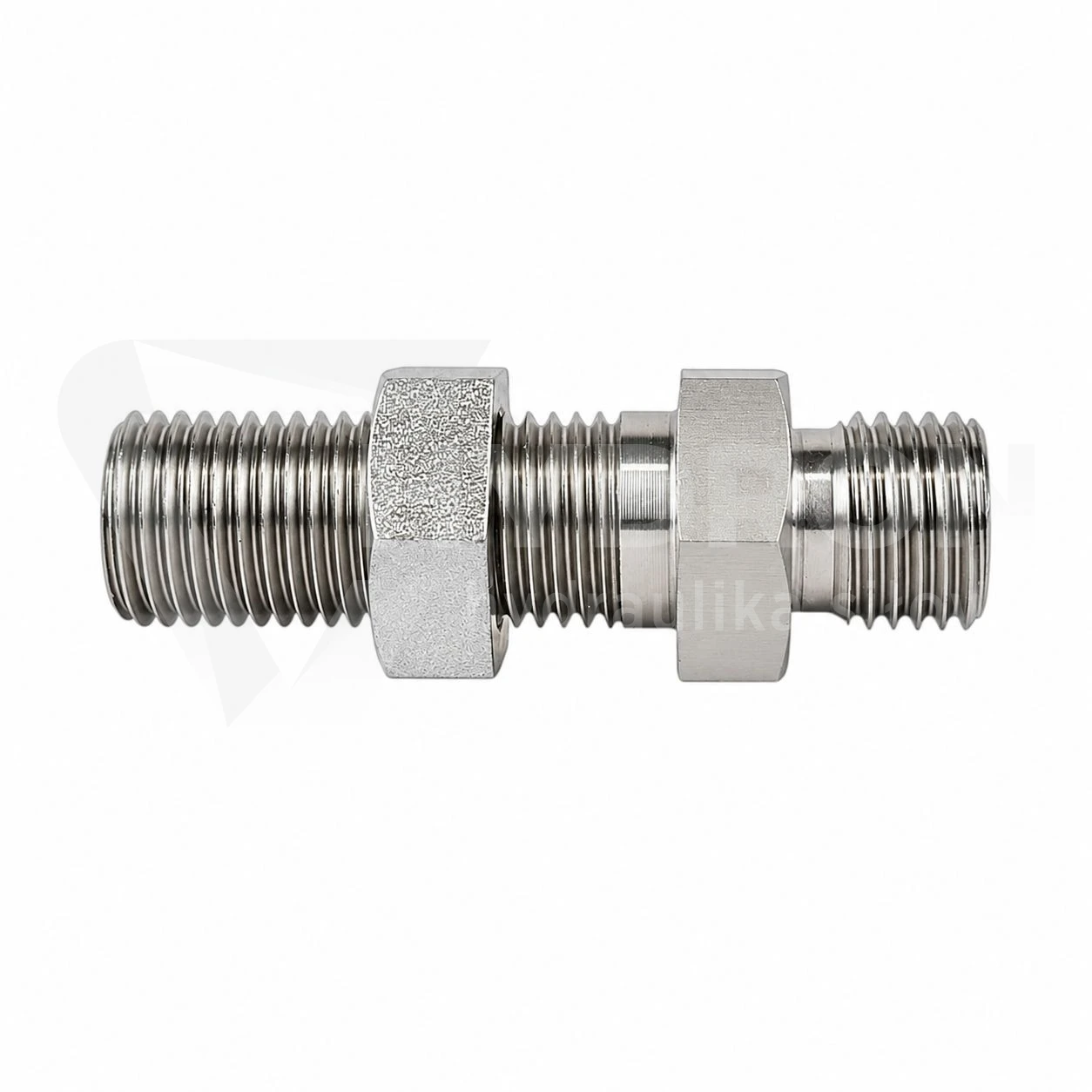

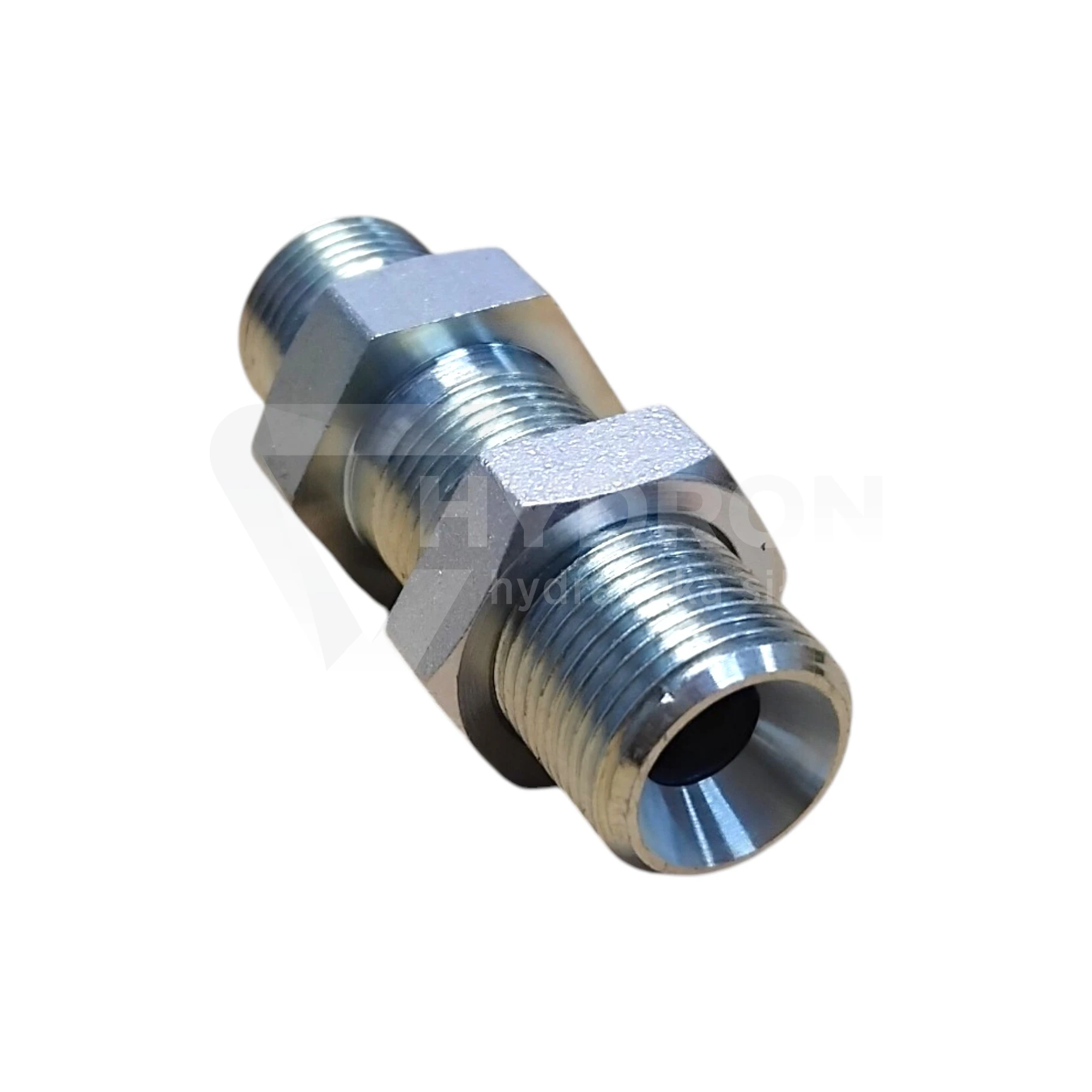

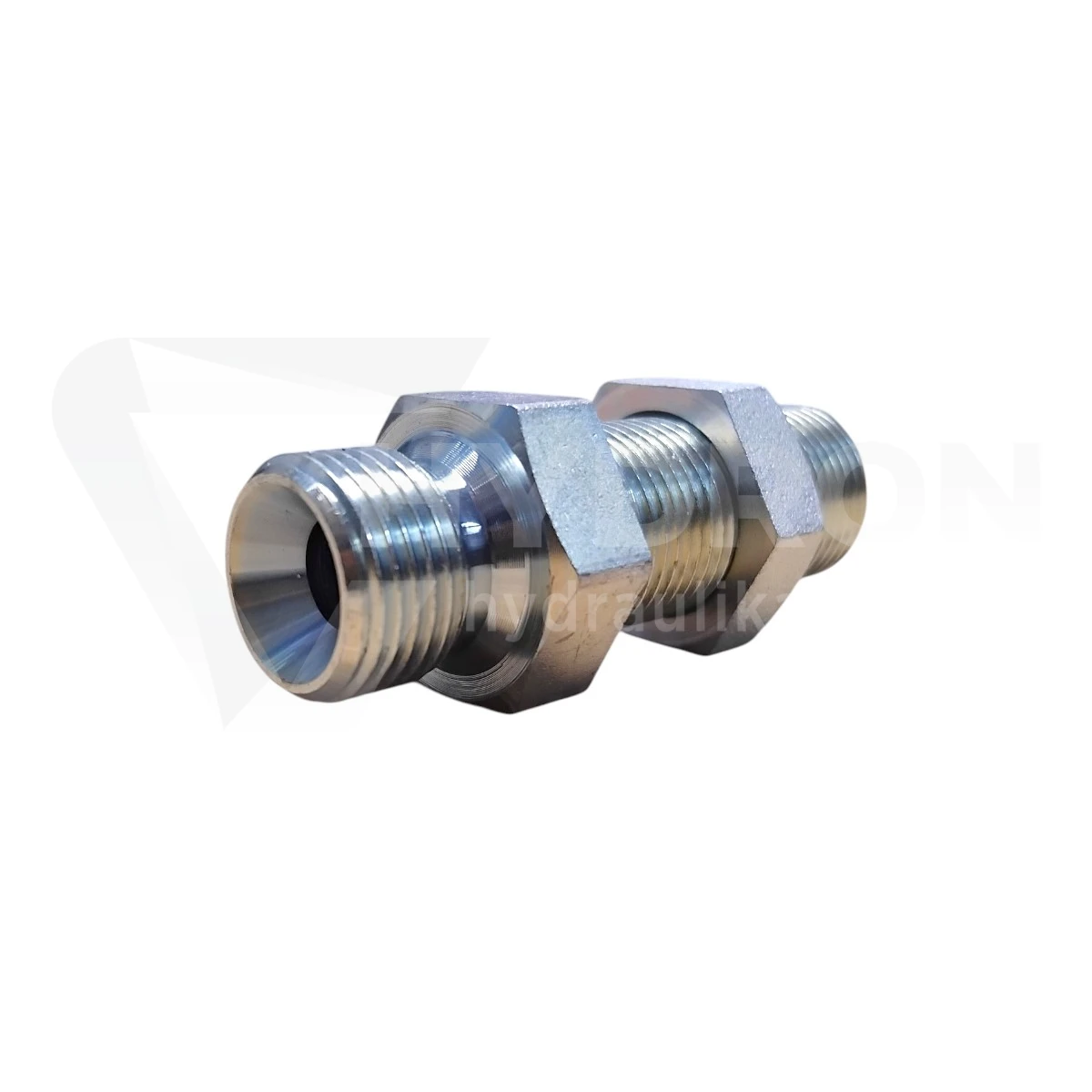

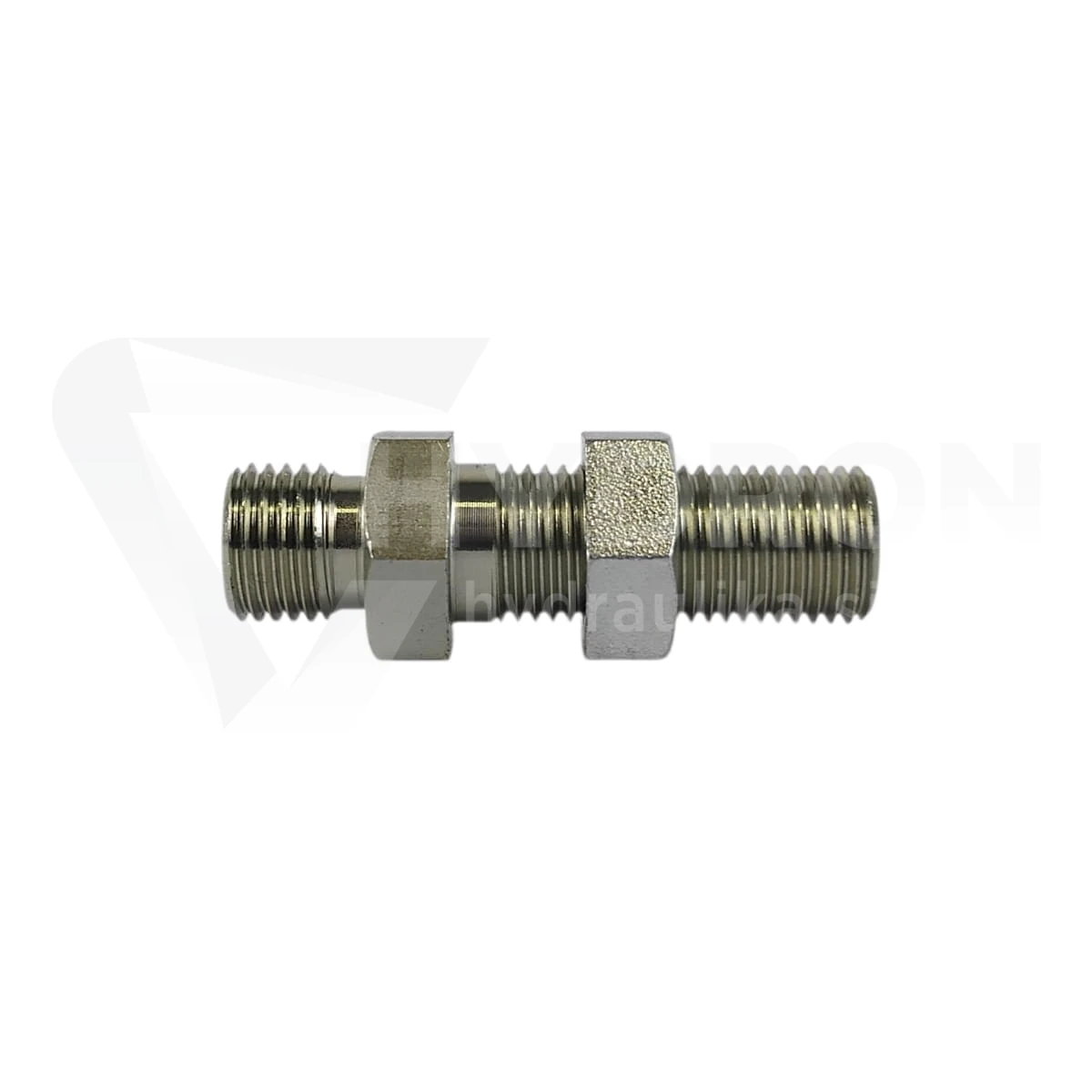

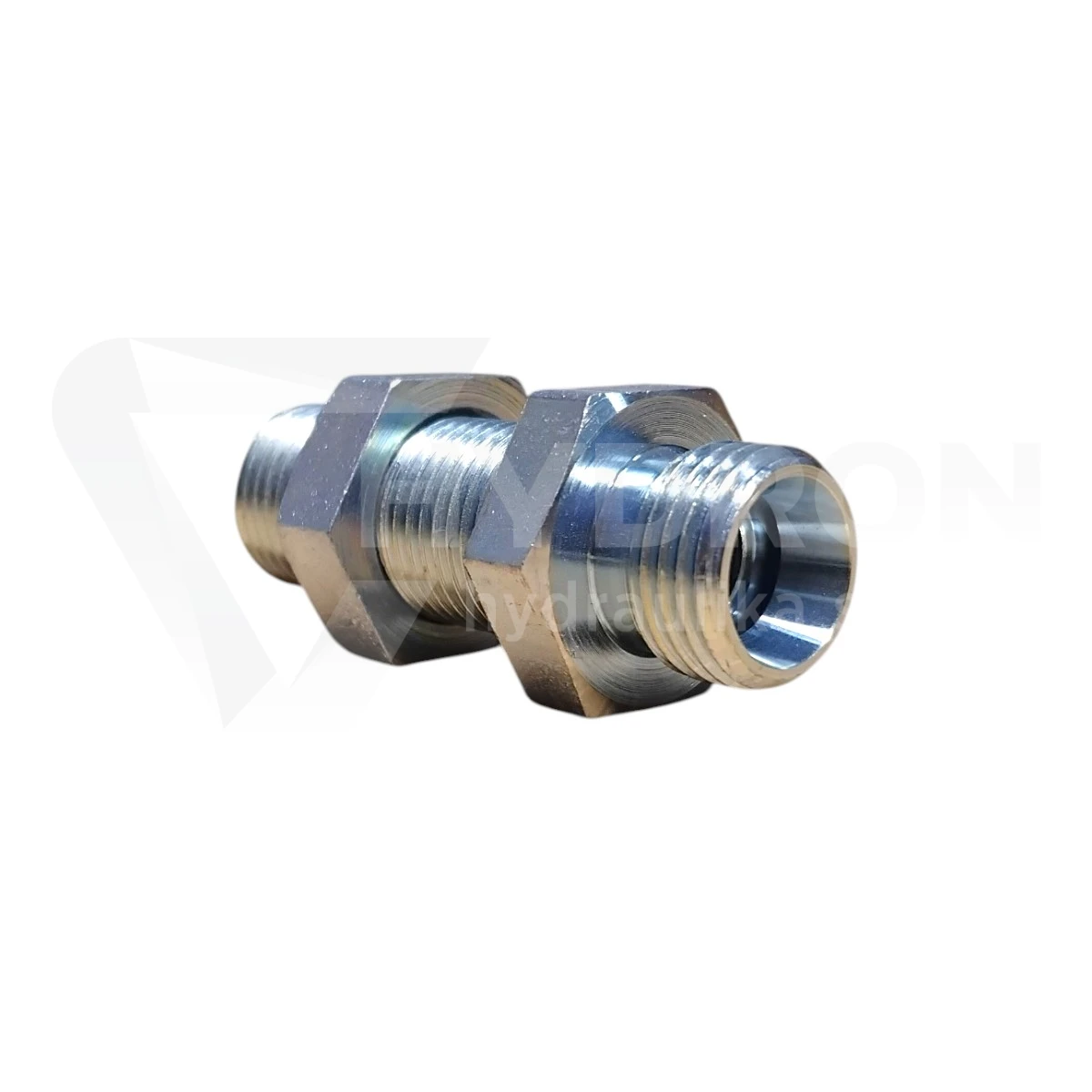

Złączka grodziowa M18x1,5 12L stal nierdzewna 1.45

Przejdź do sekcji Opinie

64,58 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma brak danych
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal nierdzewna ( 1.4571 )

Opis

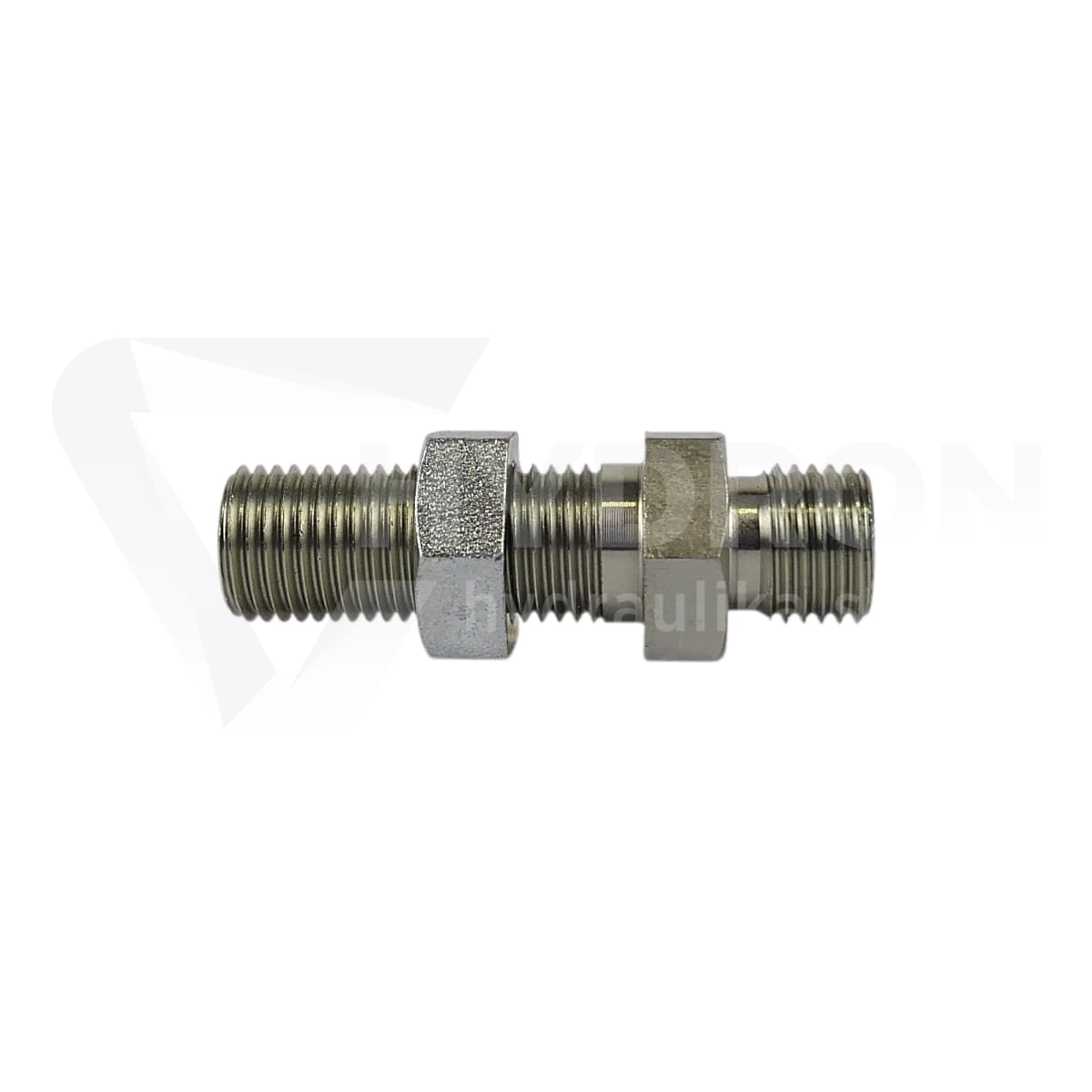

Złączka grodziowa M18x1,5 12L stal nierdzewna 1.4571 (AISI 316L)

Złączka grodziowa M18x1,5 12L ze stali nierdzewnej 1.4571 (AISI 316L / AISI 316Ti) to specjalistyczne metryczne złącze proste przeznaczone do stabilnego i szczelnego przeprowadzania przewodów oraz rur hydraulicznych przez gródź, ściankę, obudowę, wspornik lub panel montażowy maszyny. Po obu stronach złączki zastosowano jednakowy gwint zewnętrzny M18x1,5 w serii lekkiej 12L, co dedykuje ją do precyzyjnego łączenia sztywnych rur hydraulicznych o średnicy zewnętrznej 12 mm lub elastycznych przewodów ciśnieniowych z nakrętką M18x1,5 12L (DKOL 12L). Wykonanie ze stali nierdzewnej kwasoodpornej gatunku 1.4571 zapewnia wyjątkową odporność na korozję, działanie soli, wody morskiej, kwasów oraz agresywnych substancji chemicznych. Przystosowana do pracy przy ciśnieniu roboczym do 315 bar, złączka grodziowa ze stali nierdzewnej znajduje zastosowanie w przemyśle morskim, chemicznym, spożywczym, farmaceutycznym oraz w instalacjach o podwyższonym rygorze higienicznym i środowiskowym.

Zastosowanie, konstrukcja i zalety złączki grodziowej M18x1,5 12L ze stali 1.4571

W instalacjach przemysłowych narażonych na wilgoć, mgłę solną lub agresywne środowisko chemiczne stal węglowa ulega szybkiej degradacji. Nierdzewne przejście grodziowe M18x1,5 12L tworzy trwały i stabilny punkt mocowania instalacji w ścianie obudowy.

Kwasoodporna stal nierdzewna 1.4571 (AISI 316Ti / 316L): Wysoka odporność na korozję wtrąceniową, działanie zasad, kwasów oraz czynniki atmosferyczne i środowisko morskie.
Stabilny montaż grodziowy z przeciwnakrętką: Złączka wyposażona jest w przedłużony gwint korpusu oraz specjalną nakrętkę grodziową, co umożliwia pewne unieruchomienie w otworze panelu montażowego.
Standard metryczny seria lekka 12L: Dedykowana do rur i przewodów o średnicy zewnętrznej 12 mm (gwint M18x1,5 ze stożkiem wewnętrznym 24° według normy DIN 2353 / ISO 8434-1).
Wysokie ciśnienie robocze do 315 bar: Zachowuje pełną szczelność mechaniczną w wysokociśnieniowych układach hydrauliki siłowej i pneumatyki.
Szeroki zakres temperatur pracy: Materiał odporny na ekstremalne temperatury od -60°C do +400°C, co pozwala na stosowanie w układach parowych i termicznych.

Z czym łączyć złączkę grodziową nierdzewną 12L i jak uniknąć błędów?

Nierdzewna złączka grodziowa M18x1,5 12L współpracuje z kompatybilnymi komponentami ze stali kwasoodpornej:

Bezszwowe rury hydrauliczne ze stali nierdzewnej: Rurki precyzyjne 12x1, 12x1,5 lub 12x2 mm mocowane za pomocą nierdzewnych pierścieni zacinających i nakrętek M18x1,5 12L.
Elastyczne przewody hydrauliczne: Przewody ciśnieniowe zakute w nierdzewne końcówki z nakrętką obrotową DKOL 12L (M18x1,5).

Podczas doboru elementu należy zwrócić szczególną uwagę na rozróżnienie serii L (lekka) i S (ciężka). Gwint M18x1,5 w hydraulice siłowej występuje również w złączkach serii ciężkiej 10S (na rurkę 10 mm ze stożkiem 24°). Mimo identycznego gwintu M18x1,5, złączka 12L i 10S mają odmienną geometrię stożka i przylni, dlatego nie są zamienne. Pomylenie serii doprowadzi do nieszczelności lub uszkodzenia gwintu. Więcej wariantów połączeń można znaleźć w kategoriach złączki grodziowe oraz złączki hydrauliczne.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka grodziowa M18x1,5 12L stal nierdzewna 1.4571
Materiał wykonania	Stal nierdzewna kwasoodporna 1.4571 (AISI 316Ti / AISI 316L)
Gwint zewnętrzny strona A i B	M18x1,5 (metryczny)
Seria / Średnica rurki	Seria lekka 12L (na rurkę o średnicy zewnętrznej 12 mm)
Typ złącza	Proste przejście grodziowe z nakrętką kontrującą
Maksymalne ciśnienie robocze	315 bar
Zakres temperatur pracy	od -60°C do +400°C
Normy połączenia	DIN 2353 / ISO 8434-1 (stożek wewnętrzny 24°)
Kod produktu / SKU	ZN-141-1 M18/M18 N

Najczęściej zadawane pytania (FAQ)

Do czego służy złączka grodziowa M18x1,5 12L ze stali nierdzewnej?

Służy do usztywnionego i szczelnego przeprowadzenia przewodu lub rury hydraulicznej przez ściankę obudowy, panel lub wspornik maszyny w środowiskach narażonych na korozję i działanie chemii.

Czym charakteryzuje się stal nierdzewna gatunku 1.4571?

Gatunek 1.4571 (AISI 316Ti) to stal austenityczna stabilizowana tytanem, zawierająca molibden. Cechuje się najwyższą odpornością na korozję wtrąceniową, kwas siarkowy, sole oraz wysokie temperatury.

Czy złączka 12L pasuje do rurki 10 mm z gwintem M18x1,5?

Nie. Rurka 10 mm występuje w serii ciężkiej 10S, która mimo identycznego gwintu M18x1,5 ma inny kształt stożka uszczelniającego. Złączka 12L przeznaczona jest wyłącznie do rurki o średnicy zewnętrznej 12 mm w serii lekkiej.
