Przewód hydrauliczny wąż DN10 AK M16 0,4 mb 330bar

Przejdź do sekcji Opinie

32,94 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 330 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

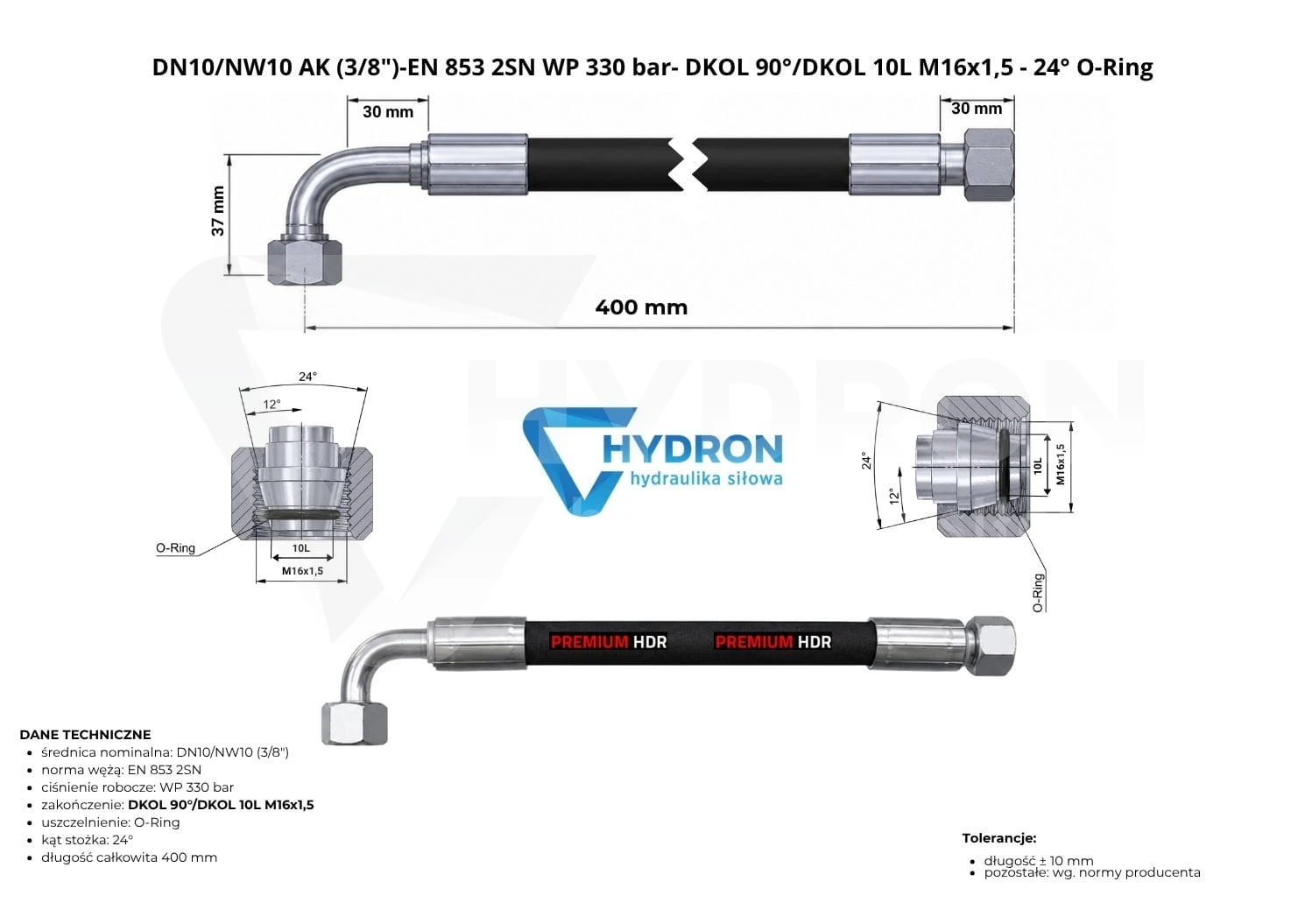

Przewód hydrauliczny DN10 AK M16 0,4 mb 330 bar

Przewód hydrauliczny DN10 AK M16 0,4 mb 330 bar to gotowy wąż hydrauliczny zakuty na przewodzie DN10 3/8" typu 2SN z dwoma oplotami stalowymi. Po jednej stronie zastosowano końcówkę prostą z nakrętką M16x1,5 10L, a po drugiej końcówkę kolankową 90° z nakrętką M16x1,5 10L. Długość przewodu wynosi 0,4 mb, czyli 40 cm / 400 mm. Taki układ końcówek sprawdza się tam, gdzie jedna strona przewodu może być prowadzona osiowo, a druga wymaga wyjścia pod kątem 90° z powodu ograniczonego miejsca montażowego.

Parametry techniczne

Produkt: przewód hydrauliczny wąż DN10 AK M16 0,4 mb 330 bar
Typ przewodu: zakuty przewód hydrauliczny kompletny
Średnica wewnętrzna węża: DN10, 3/8", 10 mm
Typ węża: 2SN, dwa oploty stalowe
Materiał węża: NBR, guma
Ciśnienie robocze: 330 bar
Temperatura pracy: od -40°C do +100°C, chwilowo do +120°C
Długość przewodu: 0,4 mb, 40 cm, 400 mm
Końcówka lewa: prosta z nakrętką M16x1,5 10L
Końcówka prawa: kolankowa 90° z nakrętką M16x1,5 10L
Oznaczenie AK: A - końcówka z nakrętką, K - końcówka kolankowa
Mocowanie końcówek: zakucie na prasie hydraulicznej
Kolor węża: czarny
Kod produktu: P51P5221110- 400 M16
Kod kreskowy EAN: 2000010035588

Przewód hydrauliczny DN10 AK M16 z kolankiem 90°

Konfiguracja AK oznacza połączenie końcówki prostej z końcówką kolankową. W praktyce ułatwia to montaż w maszynach, w których króciec, rozdzielacz, siłownik lub blok hydrauliczny znajduje się blisko ramy albo innego elementu konstrukcyjnego. Kolanko 90° pozwala zmniejszyć naprężenie przewodu przy wyjściu z przyłącza i pomaga prowadzić wąż w sposób bardziej uporządkowany. Podobne gotowe przewody można porównać w kategorii przewody hydrauliczne AK z końcówką prostą i kolankiem 90°.

Wąż DN10 2SN 330 bar do hydrauliki siłowej

Wąż DN10 2SN z dwoma oplotami stalowymi jest stosowany w układach hydrauliki siłowej, gdzie przewód musi przenosić wysokie ciśnienie robocze i zachować odporność na intensywną eksploatację. Ciśnienie pracy 330 bar dotyczy przewodu zgodnego z podaną konfiguracją, ale cały układ należy oceniać według najsłabszego elementu. Ograniczeniem może być końcówka, przyłącze, złączka, rozdzielacz, siłownik albo sposób poprowadzenia przewodu w maszynie.

Długość 0,4 mb, krótki przewód do ciasnych zabudów

Długość 0,4 mb sprawia, że przewód nadaje się do krótkich połączeń w instalacjach maszynowych, gdzie elementy hydrauliczne znajdują się blisko siebie. Przy tak krótkim odcinku szczególnie ważne jest, aby nie wymuszać położenia przewodu przez skręcanie lub zginanie go na zbyt małym promieniu. Jeżeli potrzebny jest inny wariant długości albo końcówek, warto sprawdzić kategorię zakute przewody hydrauliczne DN10 z kolankiem 90°.

Końcówki M16x1,5 10L, co sprawdzić przed zakupem

Przed zamówieniem trzeba potwierdzić gwint M16x1,5 oraz serię 10L po obu stronach przewodu. Sam wymiar gwintu nie zawsze wystarcza do poprawnego doboru, ponieważ w hydraulice metrycznej znaczenie ma również seria połączenia i geometria elementu współpracującego. Jeżeli przewód ma zastąpić istniejący element, najlepiej porównać długość całkowitą, typ końcówek, ustawienie kolanka 90° i oznaczenie gwintu.

Przewód zakuwany pod konkretną konfigurację

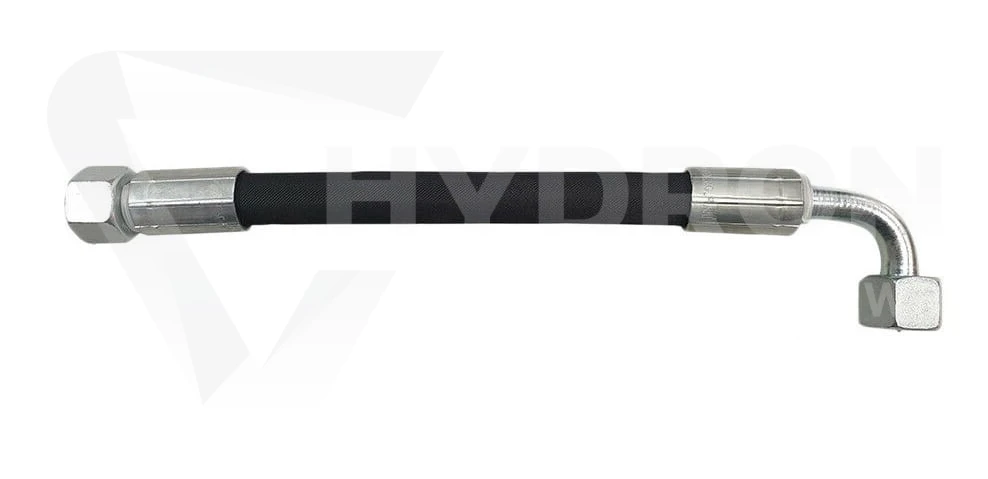

Przewód jest wykonywany przez zakucie końcówek na prasie hydraulicznej. Zdjęcie produktu należy traktować jako poglądowe, ponieważ przewody zakuwane są według konkretnej długości i konfiguracji końcówek. Węże wykonywane pod zamówienie klienta są produktem nieprefabrykowanym, dlatego nie podlegają standardowemu zwrotowi jak towar seryjny z półki. Dla innych konfiguracji można sprawdzić główną kategorię zakute węże hydrauliczne.

Dobór węża DN10 2SN do samodzielnego zakuwania

Jeżeli potrzebny jest sam przewód do wykonania własnej konfiguracji, odpowiednim punktem odniesienia jest wąż hydrauliczny DN10 2SN 3/8" 330 bar. Przy samodzielnym zakuwaniu trzeba dobrać właściwe końcówki, tuleje, średnicę zacisku i ustawienie kątowe kolanek. Nieprawidłowy zacisk może powodować nieszczelność, zsunięcie końcówki albo uszkodzenie węża.

Najczęstsze błędy przy doborze przewodu AK M16

Najczęstszy błąd to zamówienie przewodu tylko po średnicy DN10, bez sprawdzenia gwintu M16x1,5 10L i układu końcówek. Drugi problem to pomylenie przewodu AK z przewodem AA, czyli z dwiema końcówkami prostymi. Trzeci błąd to nieuwzględnienie ustawienia kolanka 90° względem drugiej końcówki. Przy krótkim przewodzie 0,4 mb nawet niewielkie niedopasowanie może wymusić nienaturalne ułożenie węża i skrócić jego żywotność.
