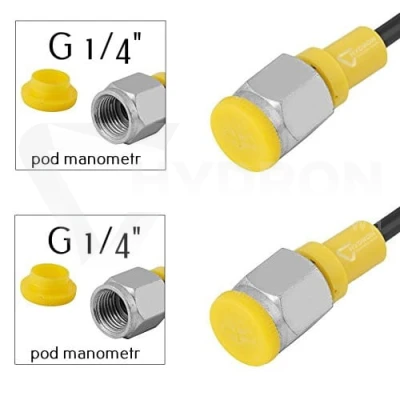

Przewód pomiarowy typ G1/4/1/4" L=1000 mm

Czym jest przewód pomiarowy G1/4 1/4 L1000

Przewód pomiarowy G1/4 1/4 L1000 jest elementem diagnostycznym stosowanym w instalacjach hydrauliki siłowej do pomiaru ciśnienia roboczego w układach hydraulicznych. Umożliwia bezpieczne podłączenie manometru lub urządzenia diagnostycznego do punktu pomiarowego w instalacji hydraulicznej bez konieczności demontażu elementów układu. Tego typu przewody stosuje się w trakcie serwisowania maszyn, diagnostyki układów hydraulicznych oraz podczas uruchamiania instalacji. Przewód pomiarowy pozwala kontrolować parametry pracy układu, takie jak ciśnienie robocze medium hydraulicznego, co ma duże znaczenie w przypadku maszyn rolniczych, budowlanych oraz urządzeń przemysłowych. W hydraulice siłowej kontrola ciśnienia jest jednym z najważniejszych elementów diagnostyki. Dzięki zastosowaniu przewodu pomiarowego możliwe jest szybkie podłączenie manometru do instalacji, w której pracują pompy hydrauliczne, rozdzielacze hydrauliczne lub siłowniki hydrauliczne. Rozwiązanie to znacząco ułatwia pracę serwisów hydrauliki siłowej oraz mechaników zajmujących się naprawą układów hydraulicznych.

Budowa przewodu pomiarowego hydraulicznego

Przewód pomiarowy G1/4 – 1/4 L1000 składa się z elastycznego przewodu hydraulicznego zakończonego odpowiednimi przyłączami gwintowanymi umożliwiającymi szybkie podłączenie do instalacji pomiarowej. Konstrukcja przewodu jest przystosowana do pracy w warunkach występujących w układach hydraulicznych, gdzie medium roboczym jest najczęściej olej hydrauliczny. Rdzeń przewodu wykonany jest z materiałów odpornych na działanie olejów hydraulicznych oraz na wysokie ciśnienie robocze. Zewnętrzna warstwa przewodu zabezpiecza go przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych. Końcówki gwintowane zapewniają szczelne połączenie z elementami instalacji hydrauliczej takimi jak przyłącza pomiarowe, złączki hydrauliczne oraz adaptery manometrów. Gwint G1/4 stosowany w przewodzie pomiarowym należy do standardu BSP i jest jednym z najczęściej wykorzystywanych gwintów w elementach pomiarowych hydrauliki siłowej. Dzięki temu przewód może współpracować z wieloma urządzeniami pomiarowymi stosowanymi w serwisach hydraulicznych.

Zasada działania przewodu pomiarowego w układzie hydraulicznym

Podstawową funkcją przewodu pomiarowego jest umożliwienie pomiaru ciśnienia w instalacji hydraulicznej. Przewód podłącza się pomiędzy punkt pomiarowy w instalacji a manometr lub zestaw diagnostyczny. W momencie pracy układu hydraulicznego medium robocze przepływa przez przewód pomiarowy i oddziałuje na czujnik ciśnienia w manometrze. Dzięki długości 1000 mm przewód umożliwia wygodne wykonanie pomiaru nawet w miejscach o ograniczonym dostępie. Mechanik lub serwisant może w bezpieczny sposób obserwować wskazania manometru podczas pracy układu hydraulicznego bez konieczności znajdowania się bezpośrednio przy punkcie pomiarowym. Przewody pomiarowe są powszechnie stosowane podczas kontroli pracy elementów takich jak pompy hydrauliczne, zawory hydrauliczne czy rozdzielacze hydrauliczne. Pozwalają szybko wykryć nieprawidłowości w działaniu instalacji, takie jak spadek ciśnienia, niewłaściwa praca zaworów lub przeciążenie układu.

Normy i standardy stosowane w przewodach pomiarowych

Gwint G1/4 zastosowany w przewodzie pomiarowym odpowiada standardowi BSP (British Standard Pipe). Jest to jeden z najczęściej stosowanych standardów gwintów rurowych w hydraulice siłowej oraz w instalacjach przemysłowych. Standard BSP jest szeroko wykorzystywany w elementach takich jak złączki hydrauliczne, przyłącza pomiarowe oraz armatura hydrauliczna. Dzięki temu przewody pomiarowe wyposażone w gwint G1/4 są kompatybilne z wieloma elementami instalacji hydraulicznych. W hydraulice siłowej stosuje się również inne standardy gwintów, takie jak gwinty metryczne DIN, gwinty JIC oraz gwinty NPT. W przypadku elementów pomiarowych gwint BSP G1/4 jest jednak jednym z najczęściej spotykanych rozwiązań.

Zastosowanie przewodów pomiarowych w hydraulice siłowej

Przewody pomiarowe stosowane są w wielu branżach wykorzystujących hydraulikę siłową. Ich głównym zadaniem jest umożliwienie szybkiej diagnostyki układu hydraulicznego bez konieczności demontażu elementów instalacji. Przewody tego typu znajdują zastosowanie w maszynach rolniczych, gdzie pozwalają kontrolować ciśnienie w układach hydrauliki ciągników, kombajnów oraz ładowarek. W branży budowlanej stosuje się je podczas serwisowania koparek, ładowarek oraz innych maszyn pracujących w trudnych warunkach. W przemyśle produkcyjnym przewody pomiarowe umożliwiają kontrolę parametrów pracy instalacji hydraulicznych zasilających prasy, linie technologiczne oraz urządzenia automatyki przemysłowej. Są również niezbędnym wyposażeniem serwisów hydrauliki siłowej zajmujących się naprawą przewodów hydraulicznych i elementów instalacji.

Różnice między przewodami pomiarowymi a standardowymi przewodami hydraulicznymi

Przewód pomiarowy różni się od klasycznego przewodu hydraulicznego przeznaczonego do pracy w instalacji roboczej. Jego zadaniem nie jest transport medium roboczego pomiędzy elementami układu, lecz umożliwienie wykonania pomiaru diagnostycznego. Standardowe przewody hydrauliczne stosowane w instalacjach hydrauliki siłowej pracują w sposób ciągły i są elementem systemu przesyłu energii hydraulicznej. Natomiast przewody pomiarowe wykorzystywane są głównie podczas kontroli i diagnostyki instalacji. Różnice mogą dotyczyć również długości przewodu, typu zakończeń oraz parametrów pracy. Przewody pomiarowe często współpracują z przyłączami testowymi oraz specjalnymi złączkami stosowanymi w punktach pomiarowych instalacji hydraulicznych.

Najczęstsze błędy przy doborze przewodów pomiarowych

Jednym z najczęściej spotykanych problemów podczas doboru przewodu pomiarowego jest nieprawidłowy dobór gwintu. W instalacjach hydraulicznych stosowane są różne standardy gwintów, dlatego przed zakupem przewodu należy sprawdzić typ gwintu zastosowany w punkcie pomiarowym. Kolejnym błędem jest niewłaściwa długość przewodu. Zbyt krótki przewód może utrudnić wykonanie pomiaru w trudno dostępnych miejscach. Z kolei zbyt długi przewód może powodować niepotrzebne skręcanie przewodu i utrudniać pracę podczas diagnostyki. Istotne jest również dopasowanie przewodu do parametrów pracy instalacji hydraulicznej. W układach hydrauliki siłowej występują wysokie ciśnienia robocze, dlatego przewody pomiarowe muszą być przystosowane do pracy w takich warunkach.

Parametry techniczne przewodu pomiarowego

• Typ produktu: przewód pomiarowy hydrauliczny
• Długość przewodu: 1000 mm
• Gwint przyłącza: G1/4 BSP
• Zastosowanie: pomiar ciśnienia w instalacjach hydrauliki siłowej
• Medium robocze: olej hydrauliczny
• Przeznaczenie: diagnostyka układów hydraulicznych
• Kompatybilność: manometry hydrauliczne i zestawy pomiarowe

FAQ

Czy przewód pomiarowy G1/4 można stosować z każdym manometrem hydraulicznym
Przewód pomiarowy można stosować z manometrami posiadającymi kompatybilny gwint przyłączeniowy G1/4 BSP lub odpowiedni adapter redukcyjny.

Do czego służy przewód pomiarowy w hydraulice siłowej
Przewód pomiarowy umożliwia podłączenie manometru do instalacji hydraulicznej w celu pomiaru ciśnienia roboczego układu.

Czy przewód pomiarowy może pracować na stałe w instalacji
Przewody pomiarowe przeznaczone są głównie do diagnostyki i pomiarów serwisowych, dlatego zazwyczaj nie stosuje się ich jako elementów stałej instalacji hydraulicznej.

Jak dobrać odpowiedni przewód pomiarowy
Podczas doboru należy zwrócić uwagę na typ gwintu, długość przewodu oraz parametry pracy instalacji hydraulicznej.

Czy przewód pomiarowy jest odporny na olej hydrauliczny
Tak. Przewody pomiarowe przeznaczone do hydrauliki siłowej wykonane są z materiałów odpornych na działanie oleju hydraulicznego oraz wysokiego ciśnienia.

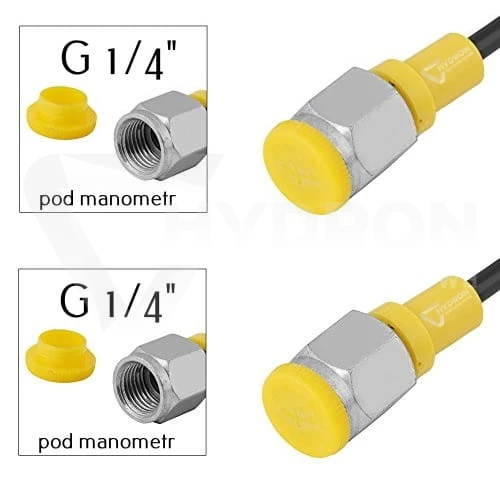

Zdjęcie poglądowe
