Przyłączka pomiarowa EMA3 (M16X2) / 9/16" JIC ED

Przejdź do sekcji Opinie

38,11 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Rozmiar przyłącza 9/16" UNF
Rozmiar przyłącza 5/8 BSF
Obudowa manometru stal ocynkowana
Przeznaczenie pomiar ciśnienia w układzie

Materiał Stal
Typ złącza pomiarowego EMA3
Ciśnienie maksymalne 630 Bar
Rozmiar gwintu w mm 14,0 – 14,3
Typ gwintu przyłączeniowego Gwint zewnętrzny
Rozmiar gwintu 9/16" JIC

Opis

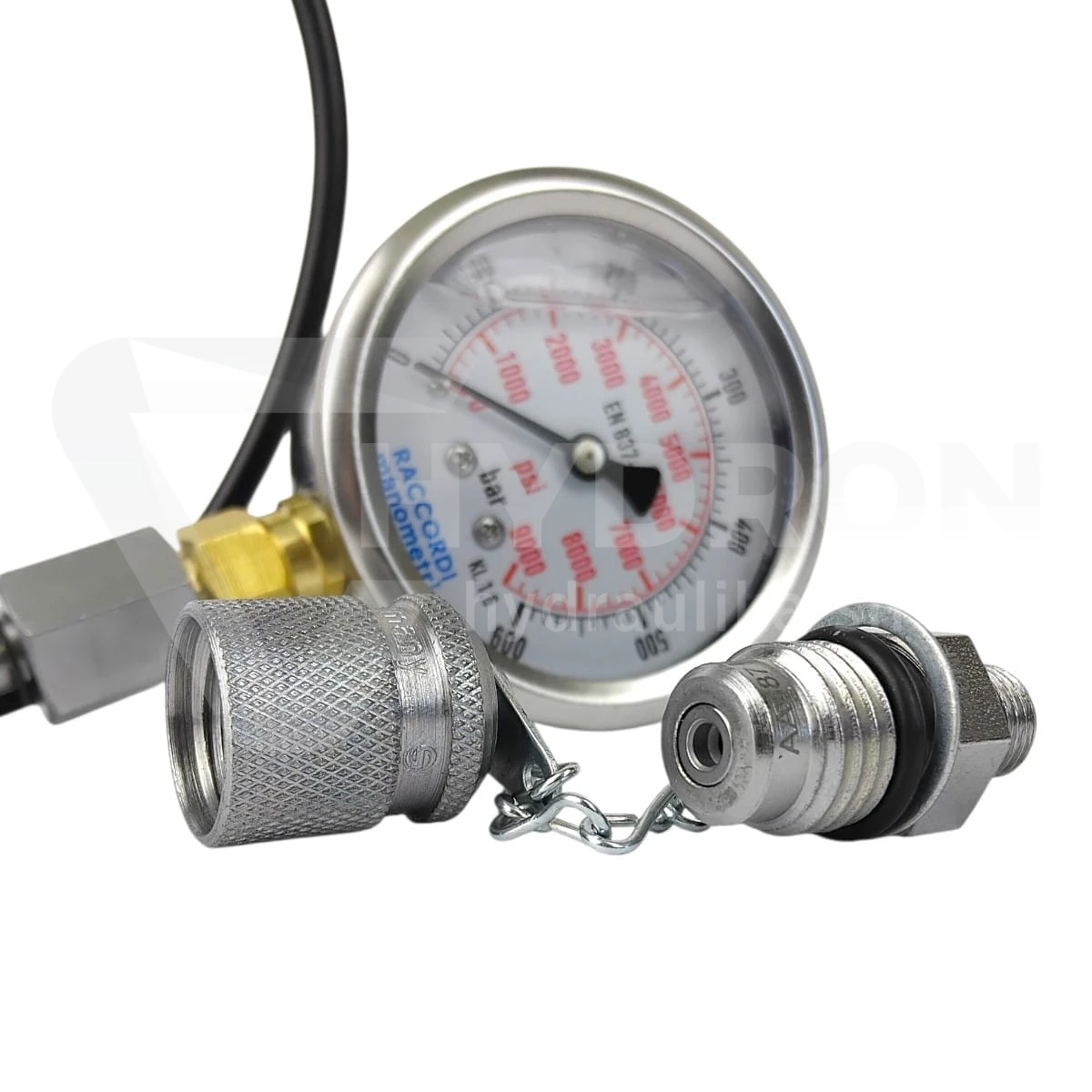

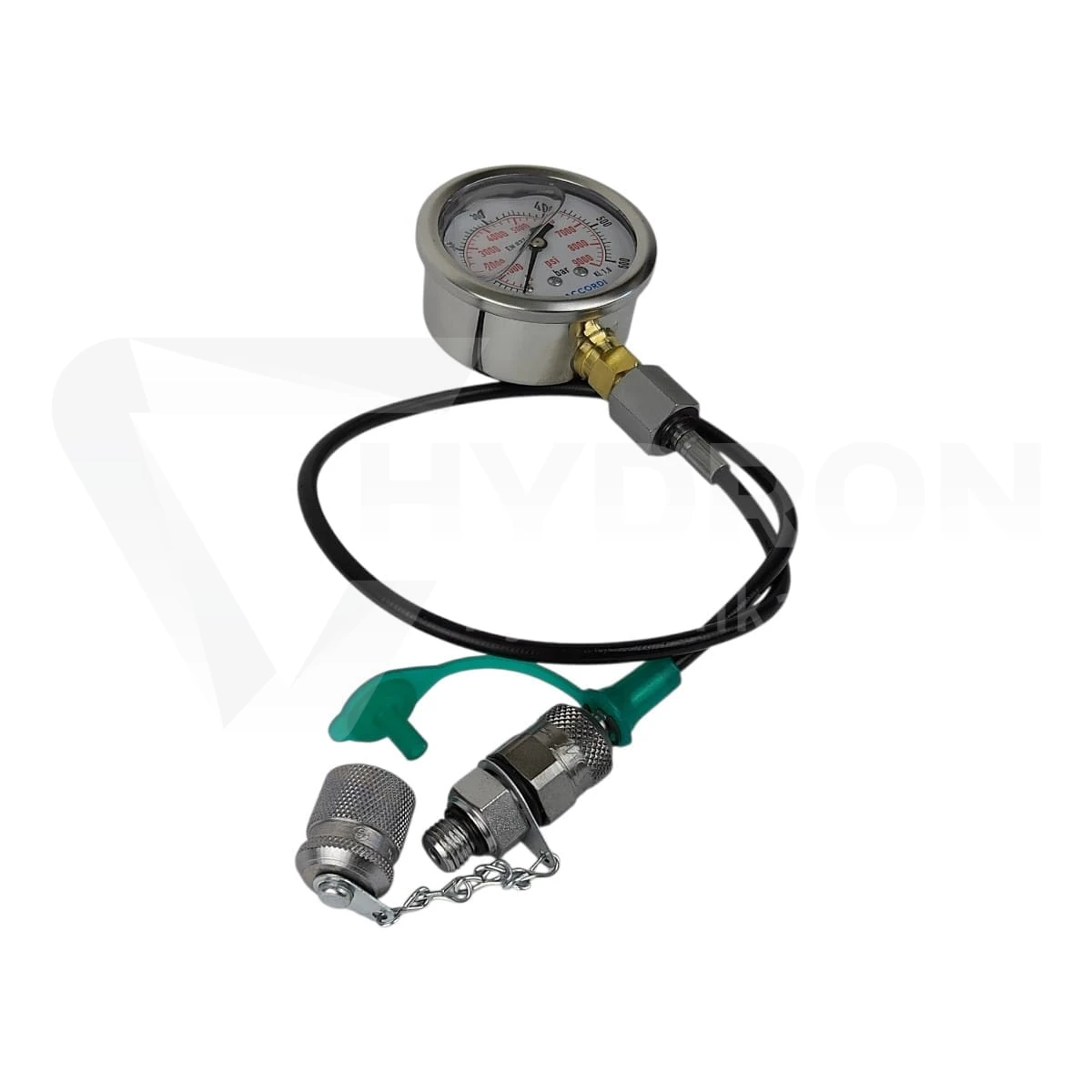

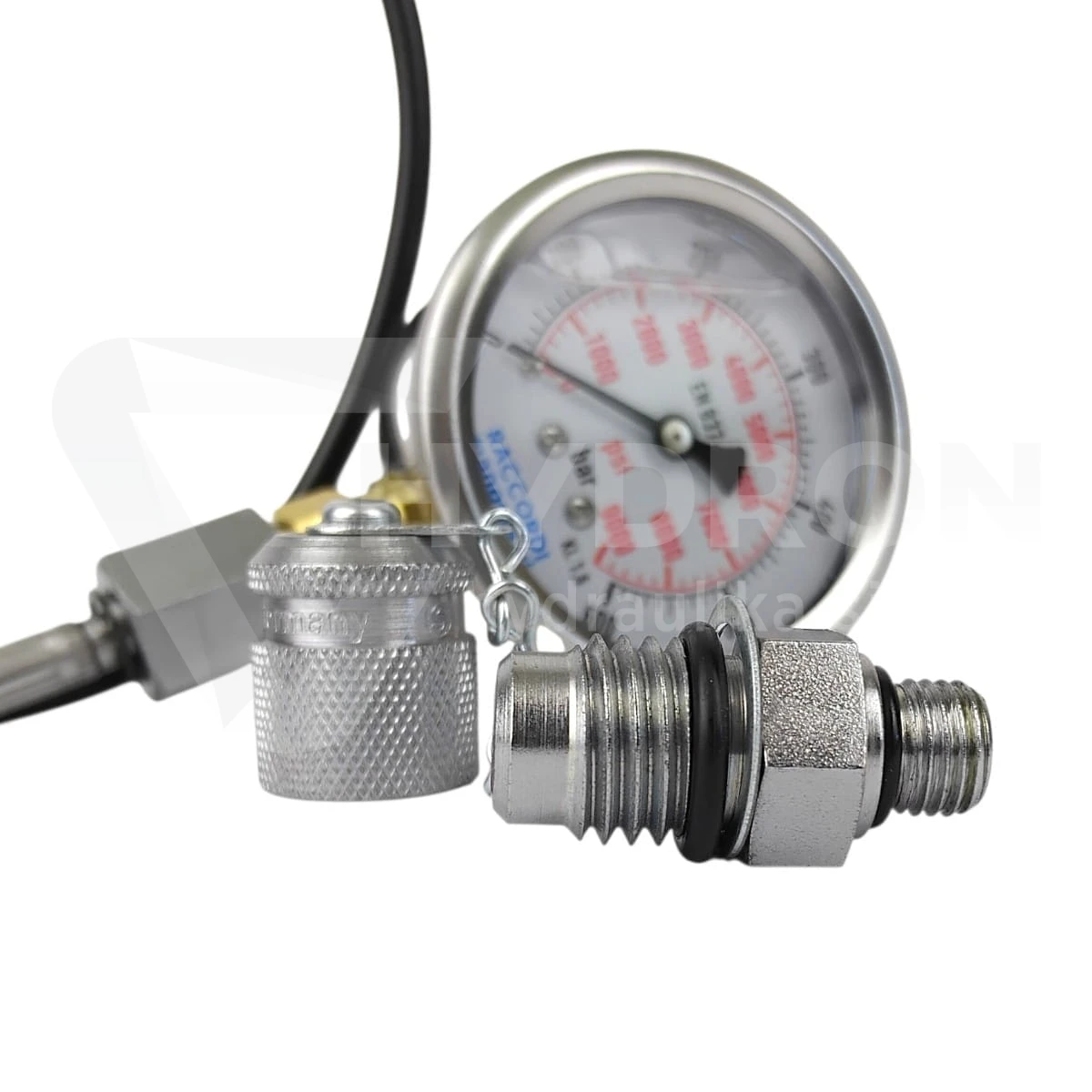

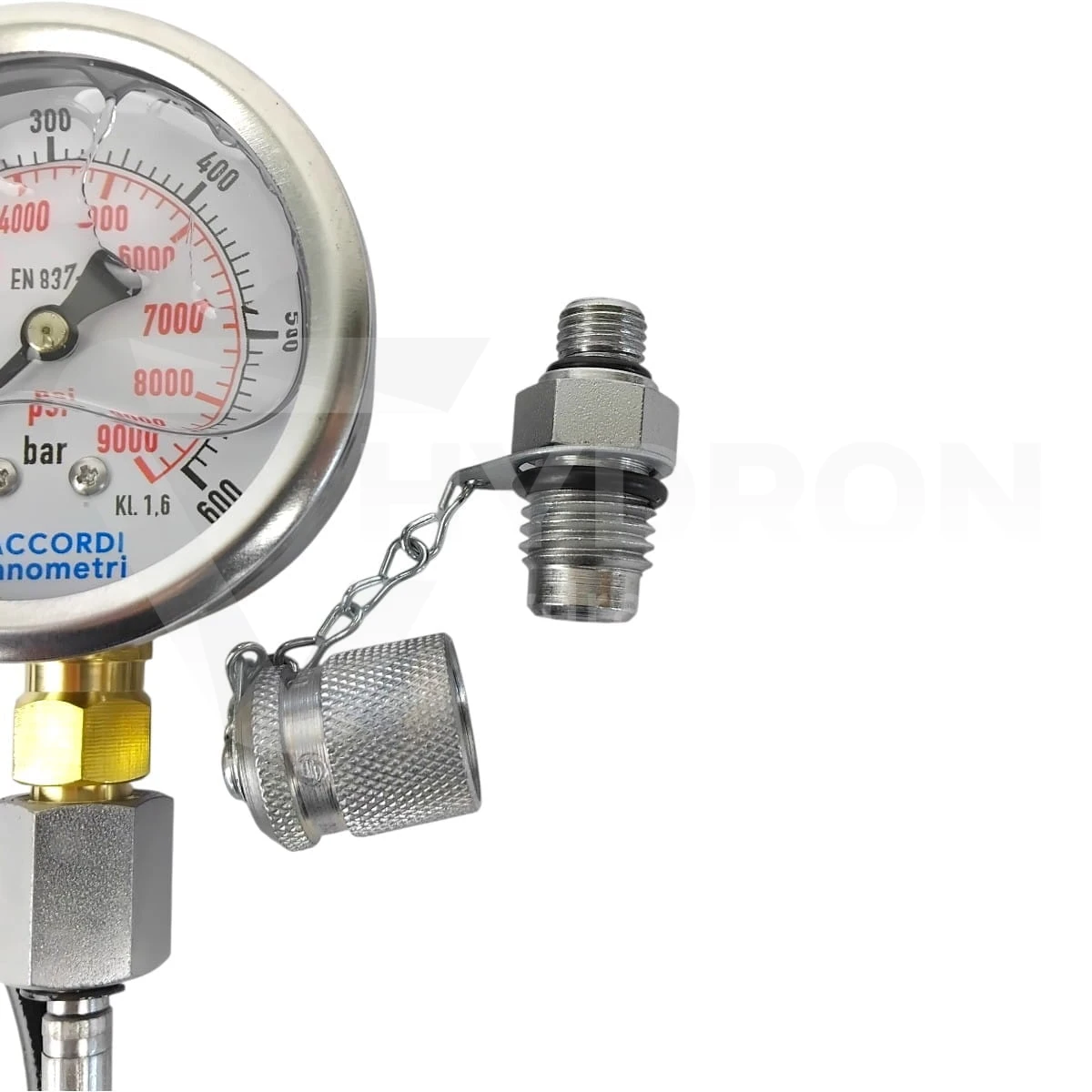

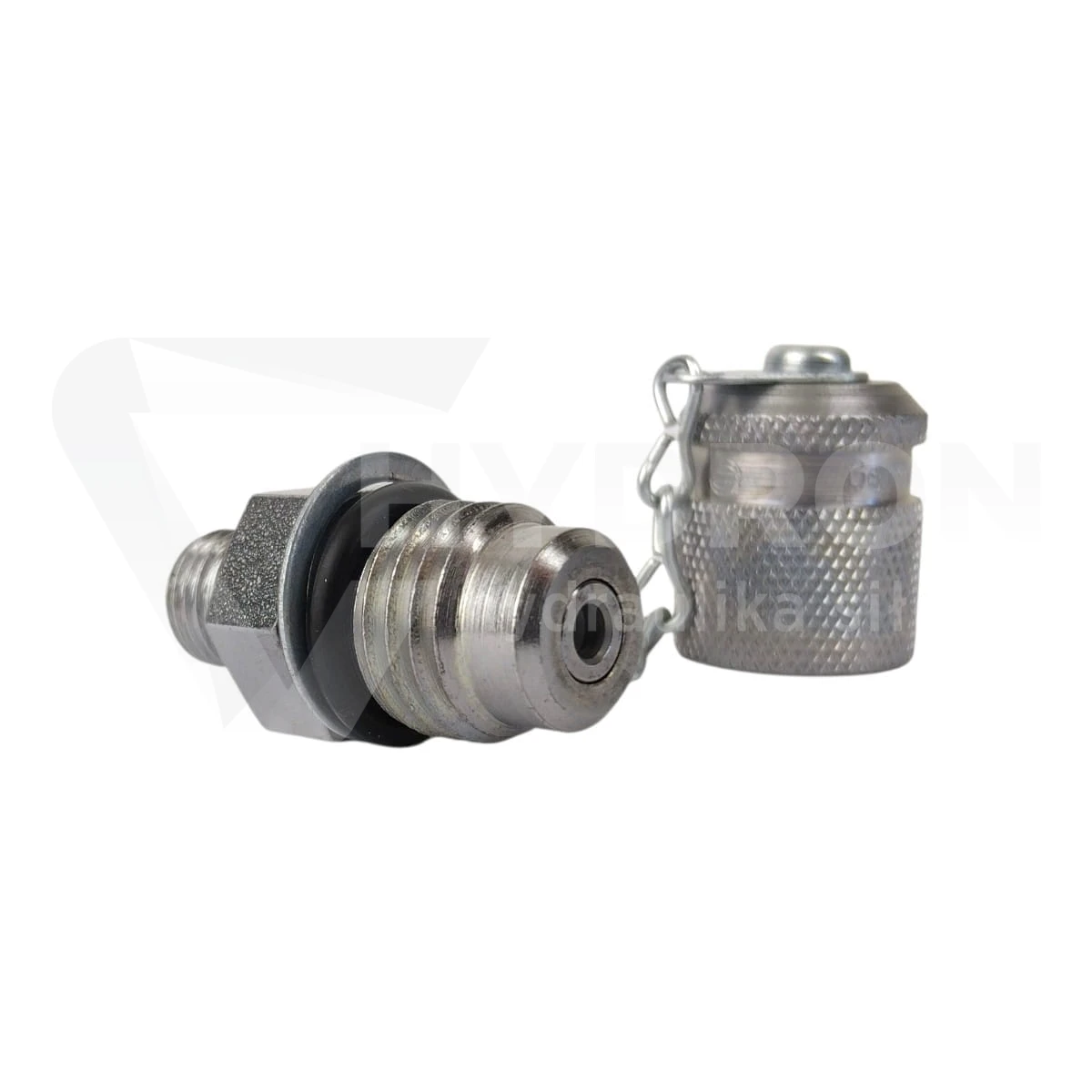

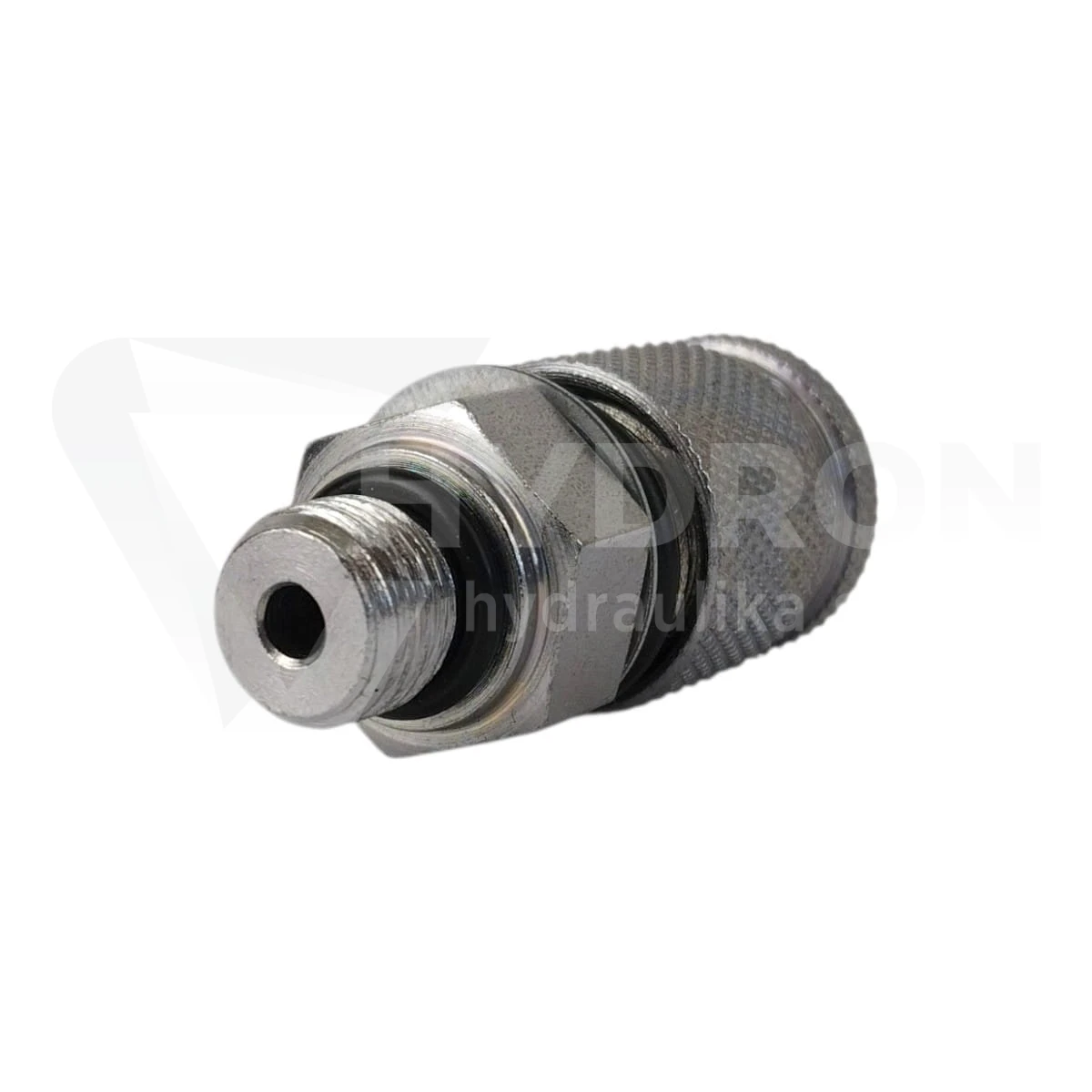

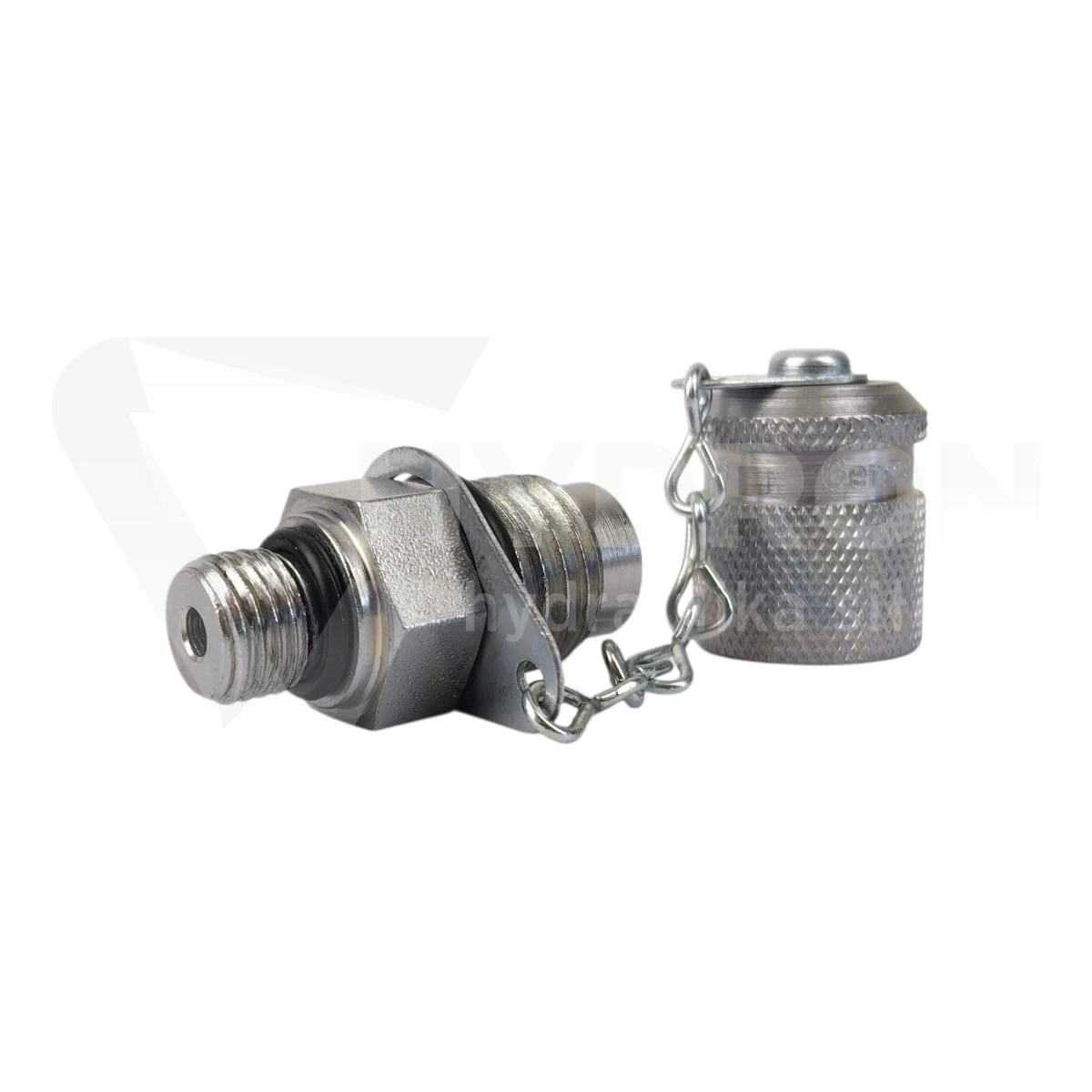

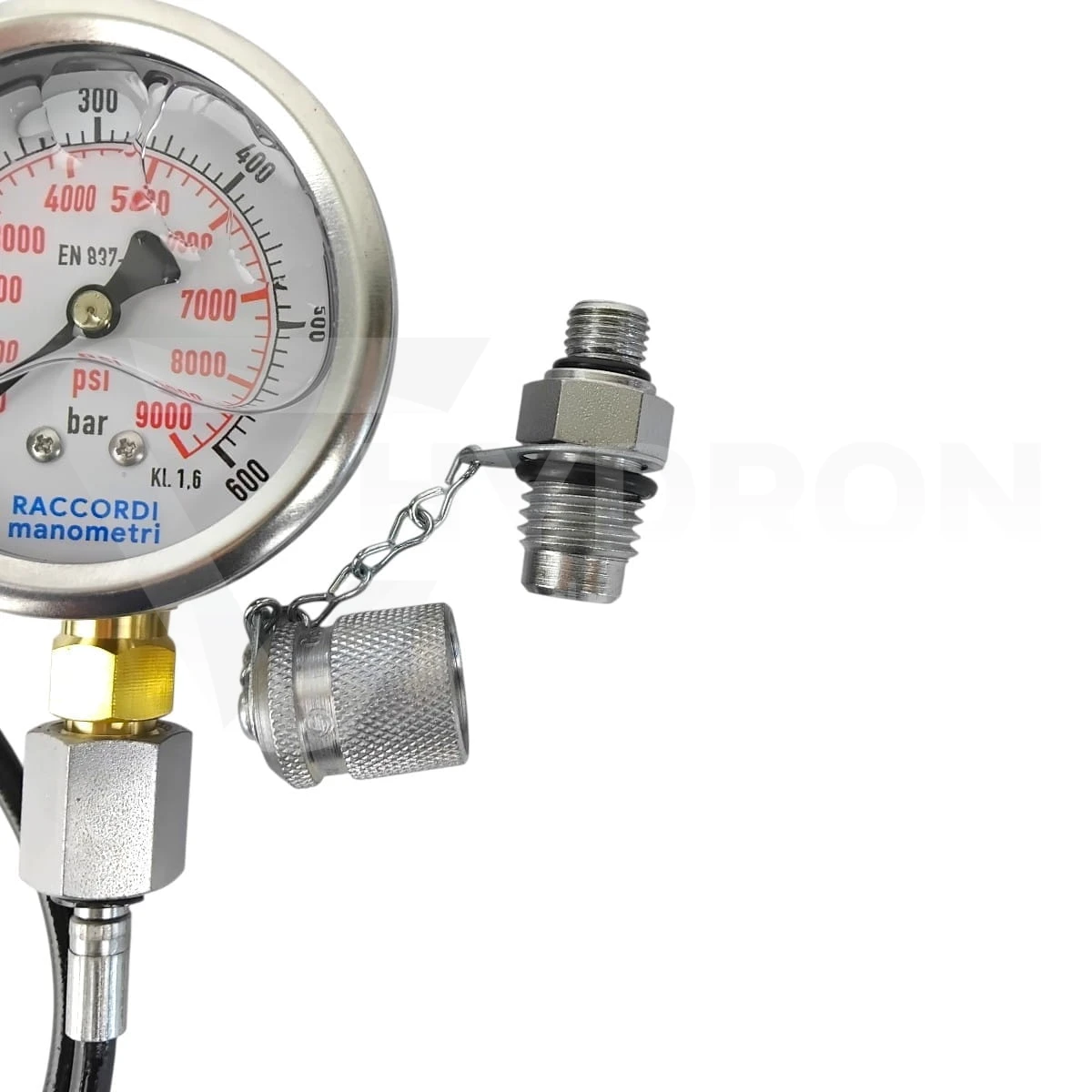

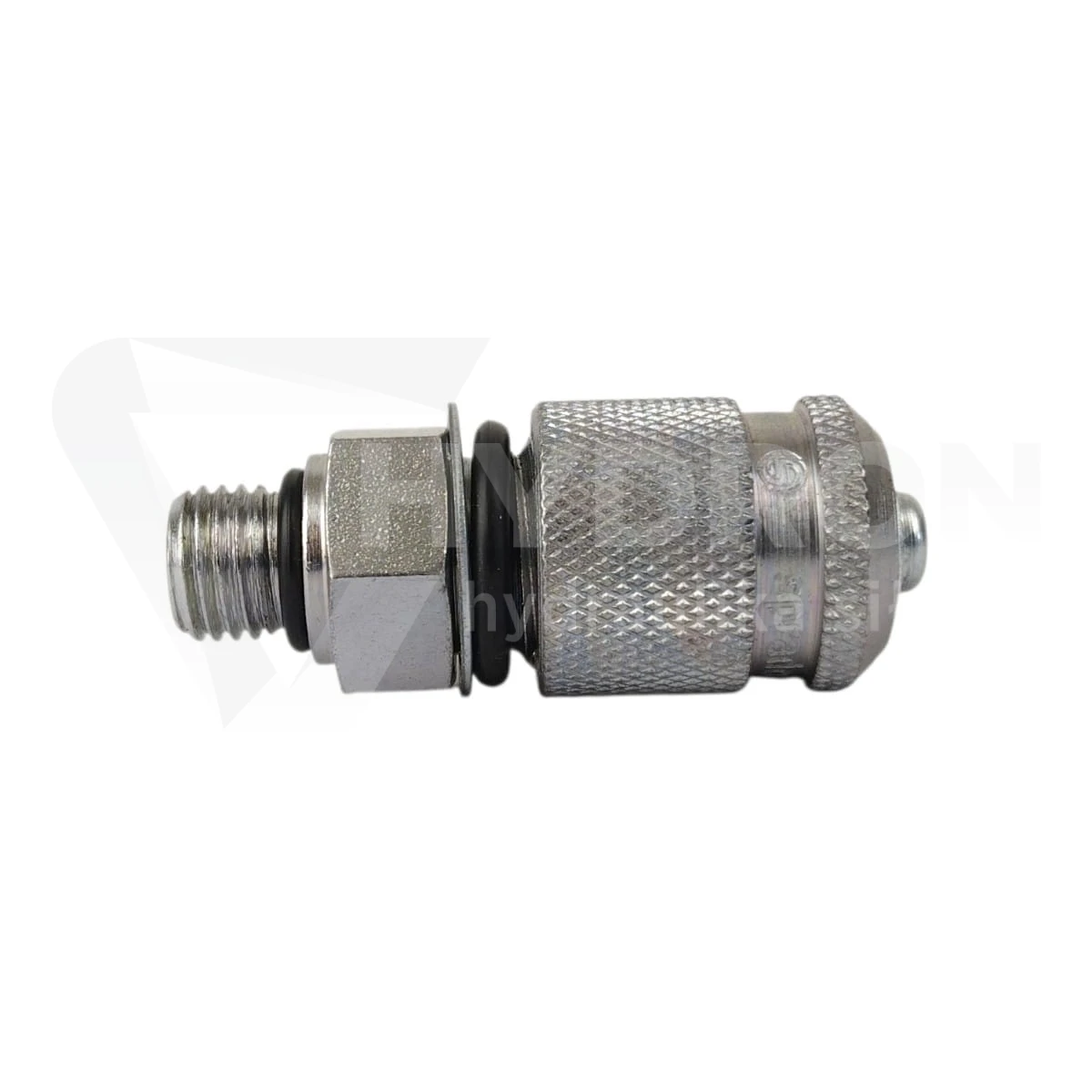

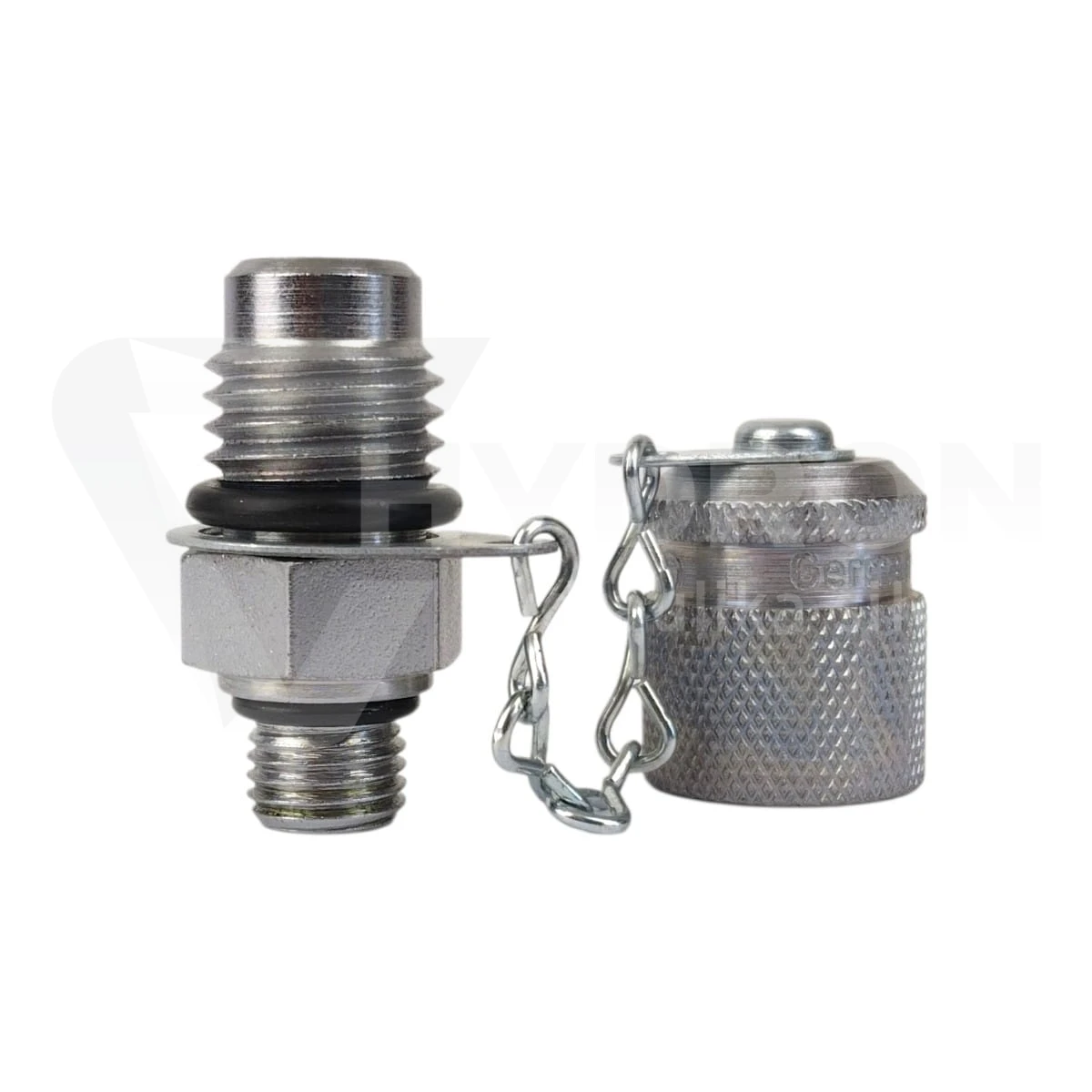

Przyłączka pomiarowa EMA3 (M16X2) / 9/16 " JIC ED

Czym jest przyłączka pomiarowa EMA3 M16x2 9/16 JIC ED?

Przyłączka pomiarowa EMA3 M16x2 9/16 JIC ED to specjalistyczny adapter hydrauliczny przeznaczony do wykonywania pomiarów ciśnienia w układach hydrauliki siłowej. Element ten umożliwia bezpieczne podłączenie przewodu pomiarowego, manometru lub szybkozłącza diagnostycznego bez konieczności rozszczelniania instalacji. Z jednej strony zastosowano gwint metryczny M16x2, natomiast z drugiej gwint 9/16 JIC z uszczelnieniem ED. Taka konfiguracja pozwala łączyć europejski standard metryczny z amerykańskim systemem JIC, co jest szczególnie przydatne w maszynach importowanych oraz w instalacjach mieszanych.

Standard gwintu M16x2 i 9/16 JIC ED

Gwint M16x2 jest gwintem metrycznym drobnozwojnym o średnicy nominalnej 16 mm i skoku 2 mm. W tym przypadku stanowi gwint mniejszy i najczęściej wkręcany jest w blok hydrauliczny, rozdzielacz lub port pomiarowy. Zgodność skoku gwintu ma kluczowe znaczenie dla zachowania szczelności i trwałości połączenia. Gwint 9/16 JIC opiera się na normie SAE J514 i wykorzystuje stożek 37° jako element uszczelniający. Wersja ED posiada dodatkowy pierścień elastomerowy, który poprawia szczelność połączenia i zwiększa odporność na wibracje oraz zmienne obciążenia ciśnieniowe. W tym zestawieniu 9/16 JIC jest gwintem większym, przeznaczonym do podłączenia przewodu diagnostycznego lub adaptera pomiarowego.

Zastosowanie w układach hydraulicznych

Przyłączka pomiarowa EMA3 M16x2 9/16 JIC ED znajduje zastosowanie w diagnostyce układów hydrauliki siłowej w maszynach budowlanych, rolniczych, przemysłowych oraz w agregatach hydraulicznych. Umożliwia kontrolę ciśnienia roboczego, testowanie zaworów oraz ocenę wydajności pomp hydraulicznych. Element ten stosowany jest w połączeniu z przewodami pomiarowymi typu Minimess oraz z manometrami glicerynowymi, co pozwala na szybkie i bezpieczne przeprowadzenie testów serwisowych. Dzięki kompaktowej konstrukcji adapter nie wpływa na geometrię instalacji i może być montowany w ograniczonej przestrzeni.

Różnice względem innych przyłączek

W przeciwieństwie do klasycznych złączek hydraulicznych przeznaczonych do stałego transportu medium, przyłączka pomiarowa pełni funkcję serwisową. Jej zadaniem jest umożliwienie czasowego podłączenia aparatury kontrolnej bez przerywania pracy maszyny. Istotną różnicą jest również system uszczelnienia. Połączenia JIC wykorzystują stożek 37°, natomiast systemy metryczne DIN stosują pierścienie zacinające. Próba łączenia elementów niezgodnych standardów może skutkować uszkodzeniem powierzchni stożkowej i utratą szczelności.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest mylenie gwintu 9/16 JIC z gwintem BSP o podobnej średnicy zewnętrznej. Mimo zbliżonych wymiarów są to zupełnie różne standardy, które nie są ze sobą kompatybilne. Drugim błędem jest nieuwzględnienie skoku 2 mm w gwincie M16x2, co prowadzi do uszkodzenia portu pomiarowego. Błędem jest również stosowanie przyłączki w układzie o ciśnieniu przekraczającym parametry przewidziane dla punktów diagnostycznych. Dlatego przed montażem należy zweryfikować specyfikację techniczną instalacji.

Jakość wykonania i wsparcie techniczne Hydron

Przyłączka pomiarowa EMA3 M16x2 9/16 JIC ED oferowana przez Hydron wykonana jest ze stali o podwyższonej wytrzymałości, zabezpieczonej powłoką antykorozyjną. Element przeznaczony jest do pracy w wymagających warunkach przemysłowych oraz w hydraulice mobilnej. Hydron zapewnia szeroki wybór przyłączek pomiarowych, przewodów diagnostycznych oraz manometrów hydraulicznych. Dzięki doświadczeniu w hydraulice siłowej możliwy jest profesjonalny dobór kompatybilnych elementów oraz szybka realizacja zamówień z magazynu.

Parametry techniczne

Typ: przyłączka pomiarowa EMA3
Gwint mniejszy: M16x2 (metryczny drobnozwojny)
Gwint większy: 9/16 JIC ED (stożek 37° z uszczelnieniem elastomerowym)
Zastosowanie: punkty pomiarowe w hydraulice siłowej
Materiał: stal węglowa z powłoką antykorozyjną
Standard: ISO / DIN (gwint metryczny), SAE J514 (JIC)

Przyłącze przeznaczone do diagnostyki układów ciśnienia

Ciśnienie robocze: 400 bar
Uszczelnienie: NBR (od -40°C do +120°C)
Materiał: stal ocynkowana
Gniazdo zakończone jest złączem minimesowym pod przewód pomiarowy M16x2
Gwint zewnętrzny calowy JIC 9/16" (gwint mierzony 14,0-14,3 mm)

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

FAQ

Jak dobrać przyłączkę pomiarową EMA3 M16x2 9/16 JIC ED?
Należy sprawdzić typ gwintu w porcie pomiarowym oraz standard przewodu diagnostycznego. Konieczne jest potwierdzenie skoku M16x2 oraz zgodności z 9/16 JIC.

Do czego służy przyłączka pomiarowa w hydraulice?
Służy do podłączania manometru lub przewodu pomiarowego w celu kontroli ciśnienia bez konieczności rozszczelniania instalacji.

Jaka jest cena przyłączki pomiarowej EMA3 M16x2 9/16 JIC ED?
Aktualna cena dostępna jest na stronie produktu w sklepie Hydron. Przy zamówieniach hurtowych możliwa jest indywidualna wycena.

Czy gwint 9/16 JIC jest kompatybilny z BSP?
Nie. Gwint 9/16 JIC oparty na stożku 37° nie jest zamienny z gwintem BSP ani z gwintami metrycznymi DIN.
