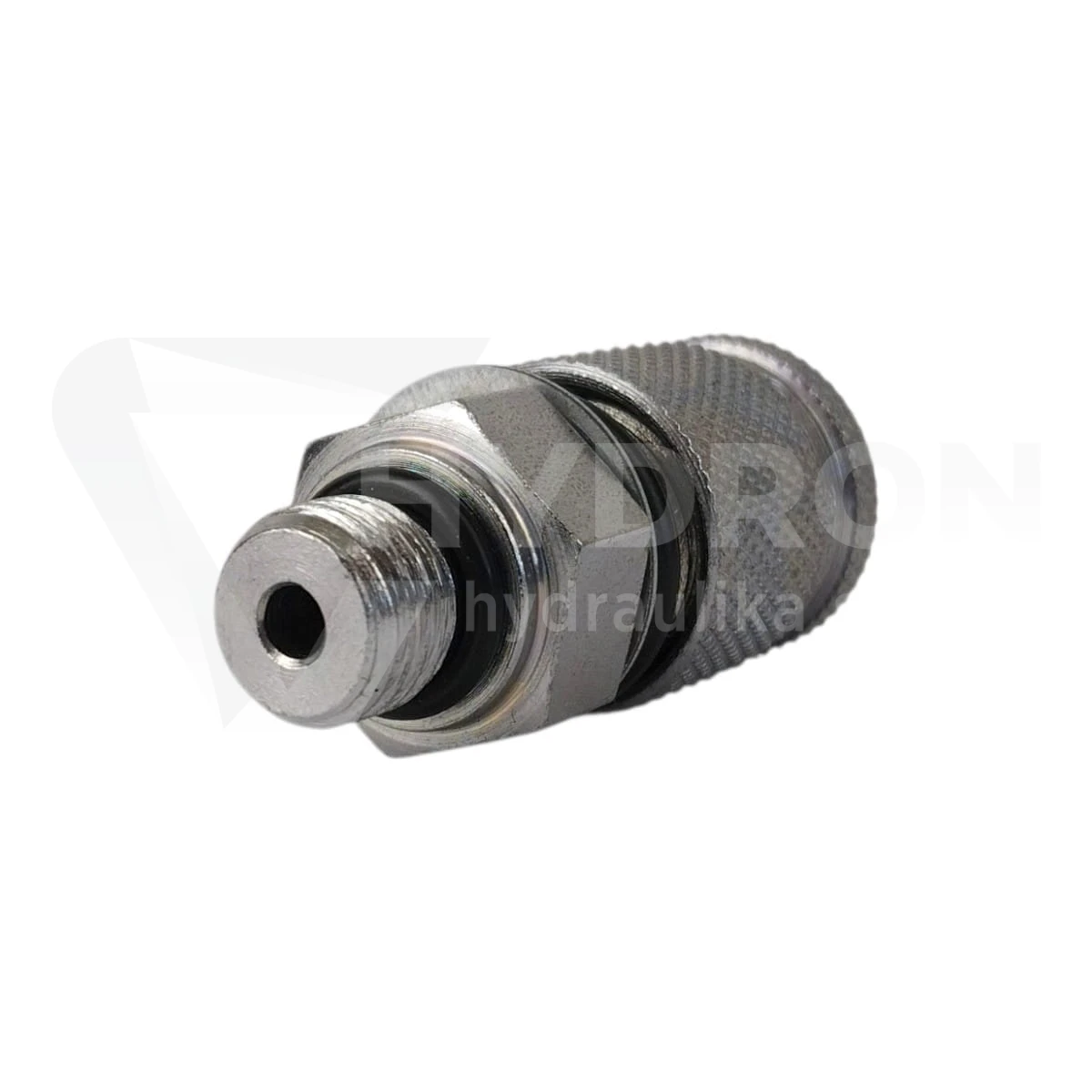

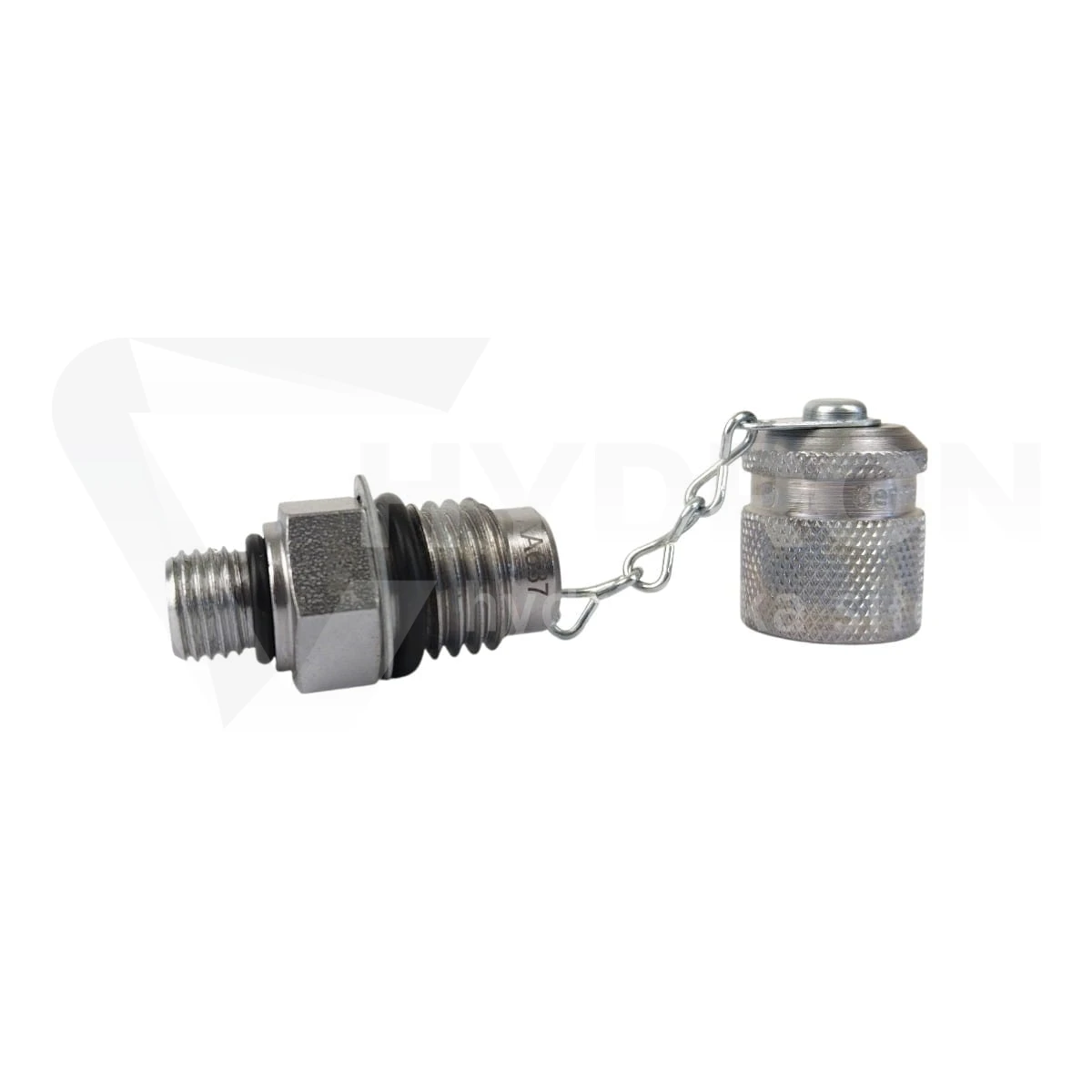

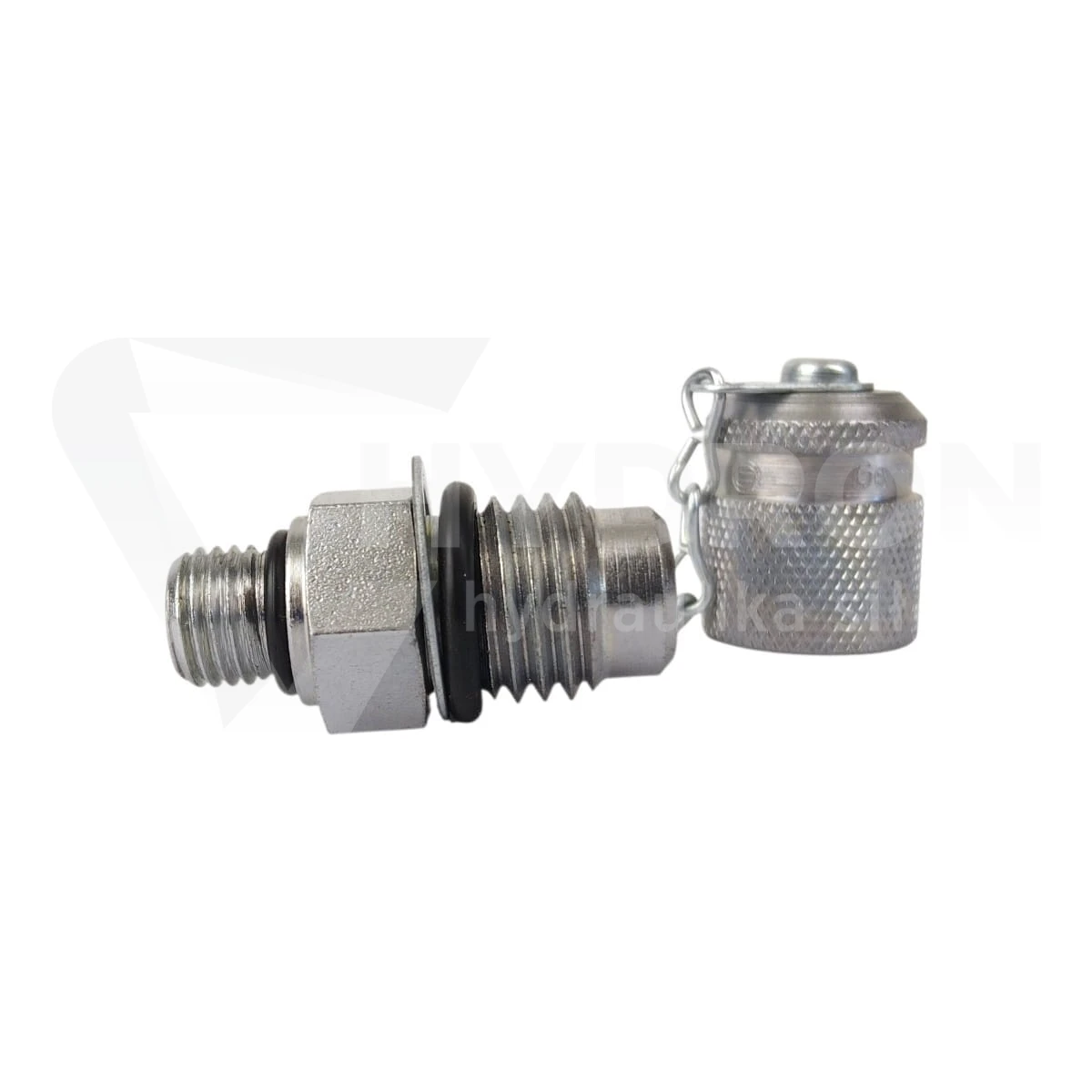

Przyłączka pomiarowa EMA3 (M16X2) / 7/16" JIC ED

Przejdź do sekcji Opinie

33,09 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

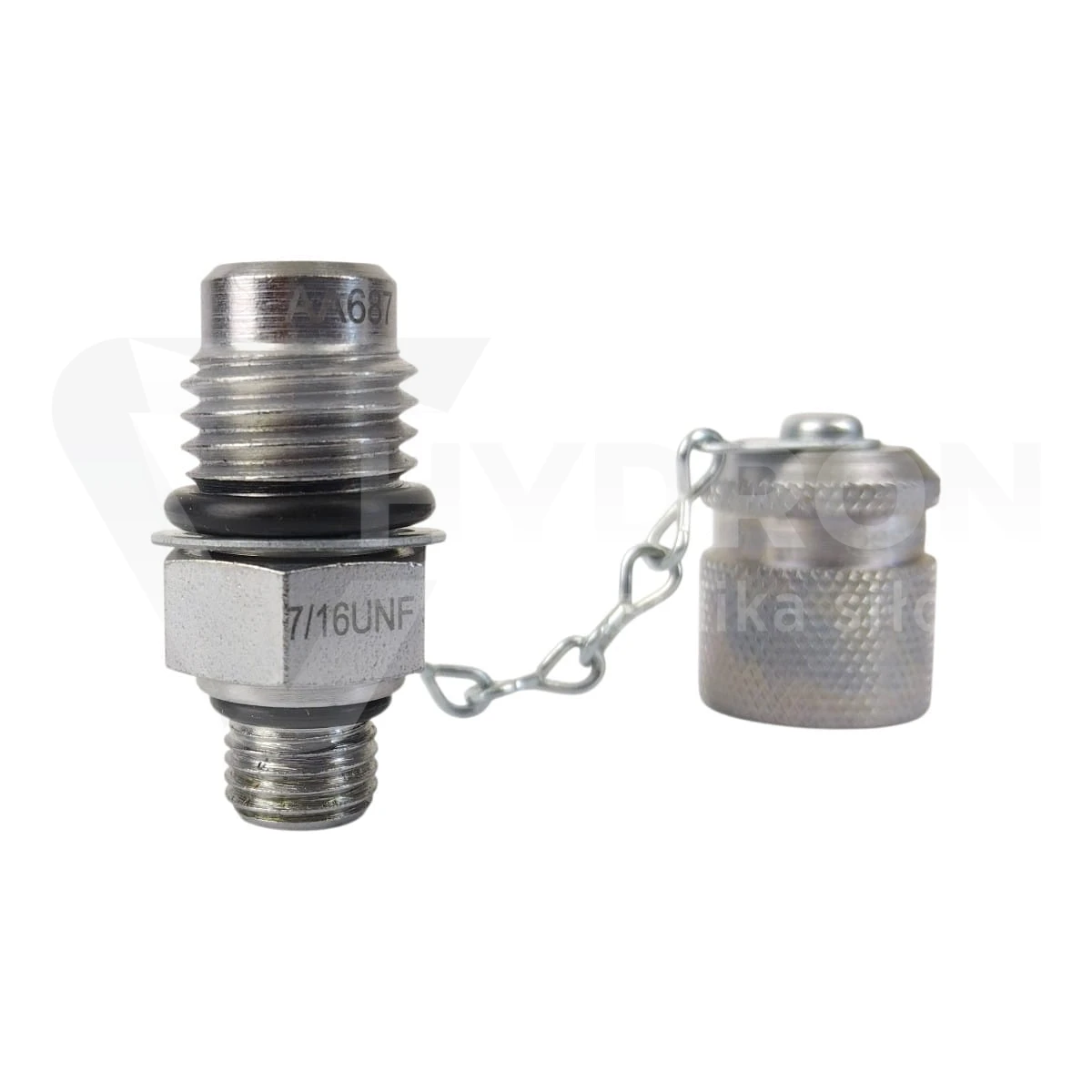

Rozmiar przyłącza 7/16" UNF
Rozmiar przyłącza 5/8 BSF
Obudowa manometru stal ocynkowana
Przeznaczenie pomiar ciśnienia w układzie

Materiał Stal
Typ złącza pomiarowego EMA3
Ciśnienie maksymalne 630 Bar
Rozmiar gwintu w mm 10,9 – 11,1
Typ gwintu przyłączeniowego Gwint zewnętrzny
Rozmiar gwintu 7/16" JIC

Opis

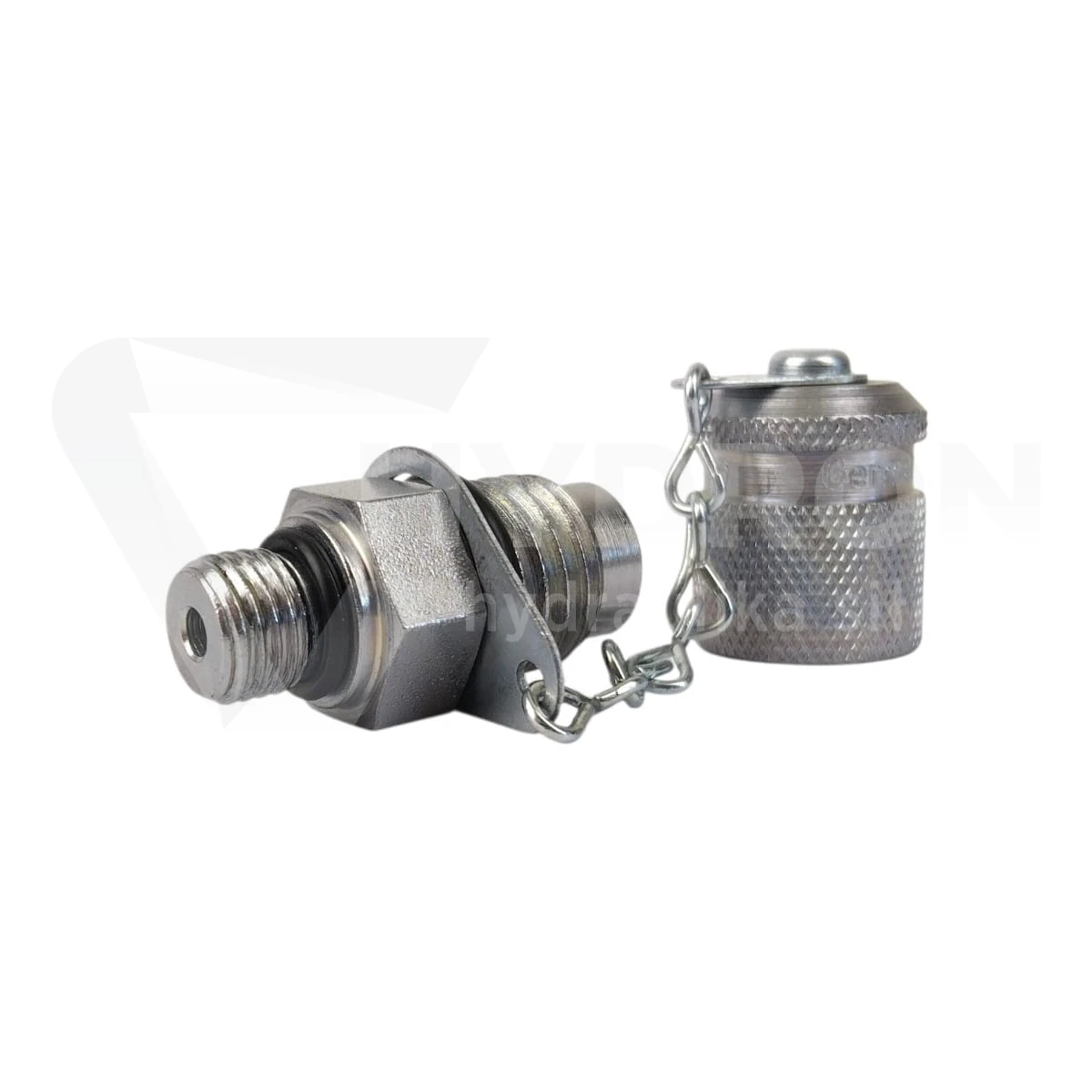

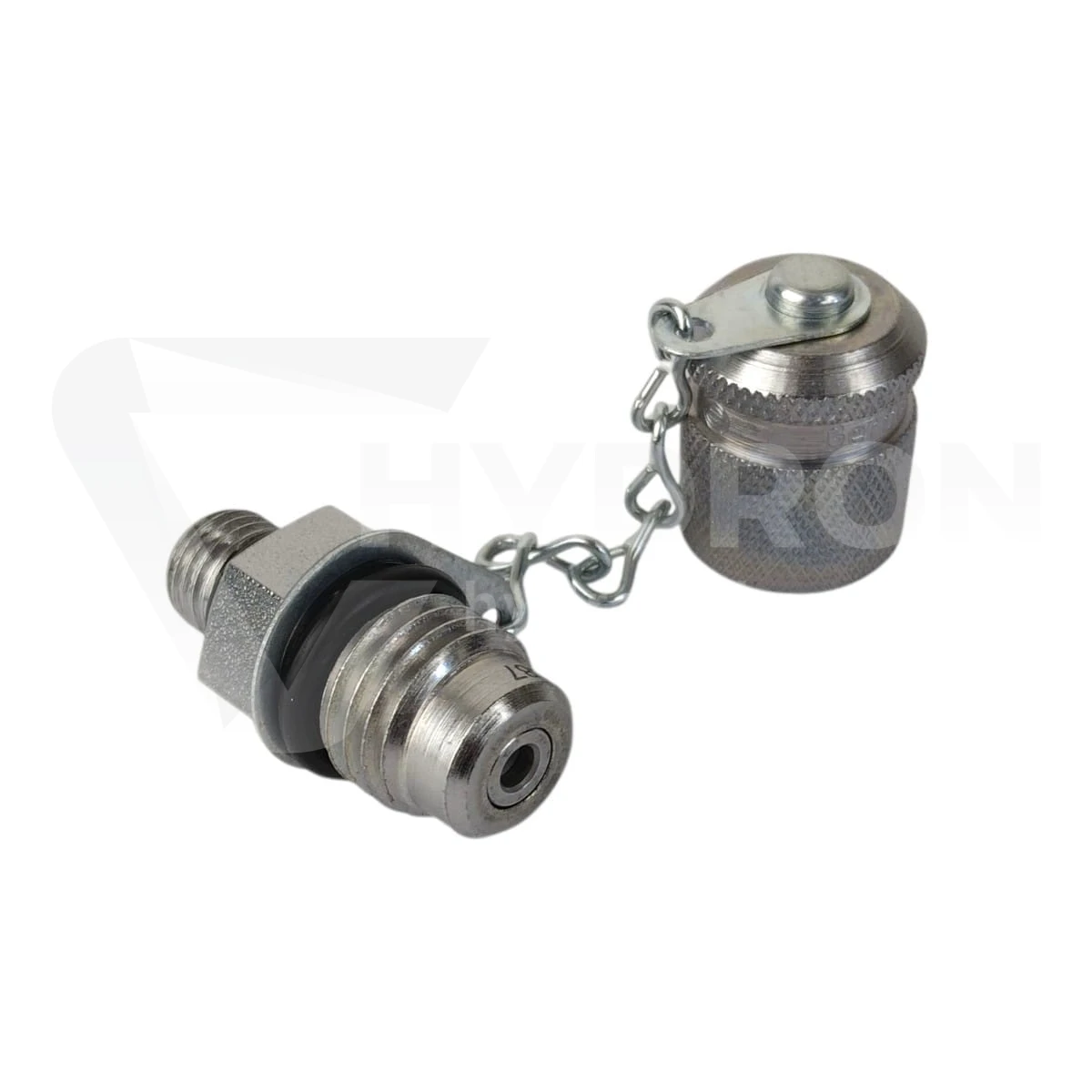

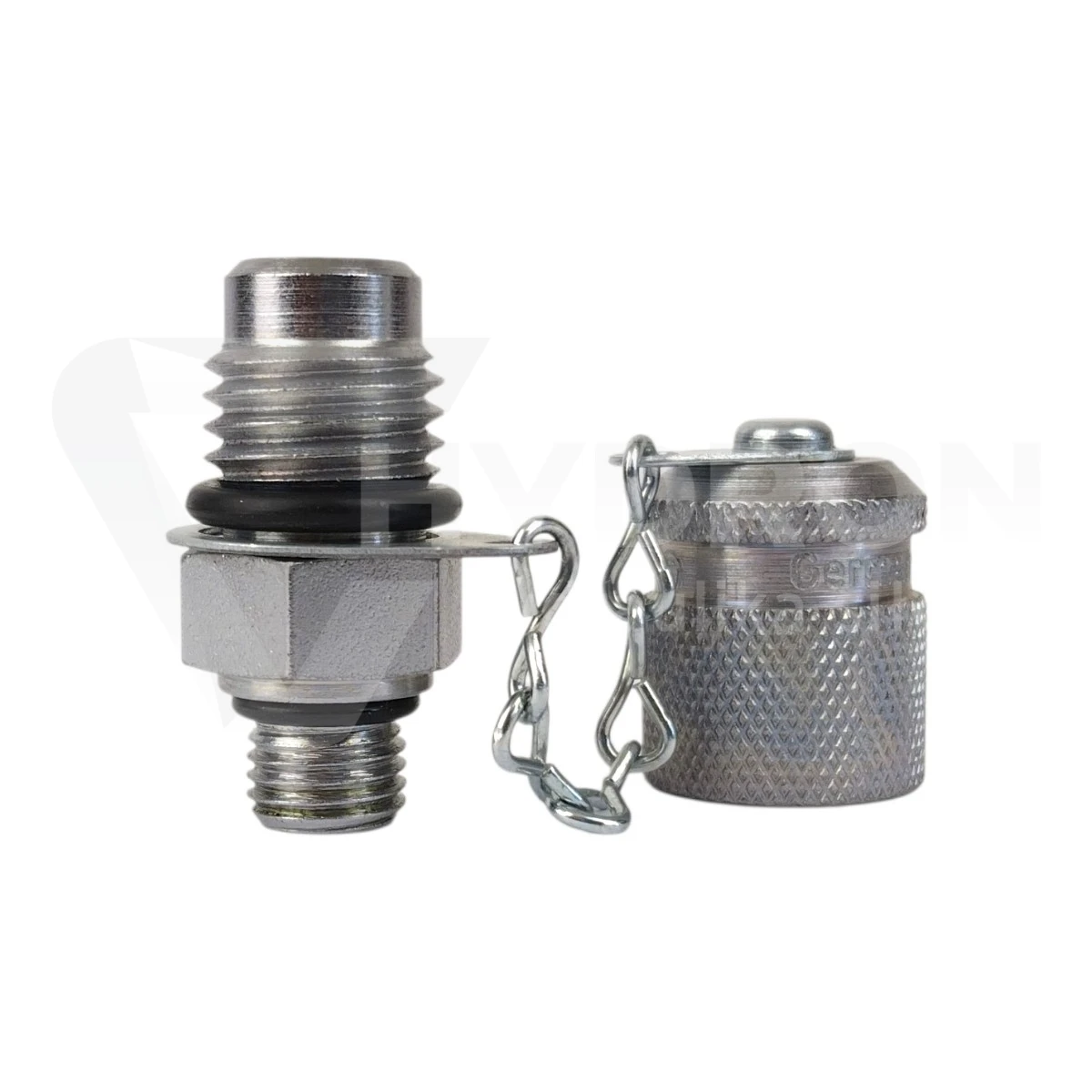

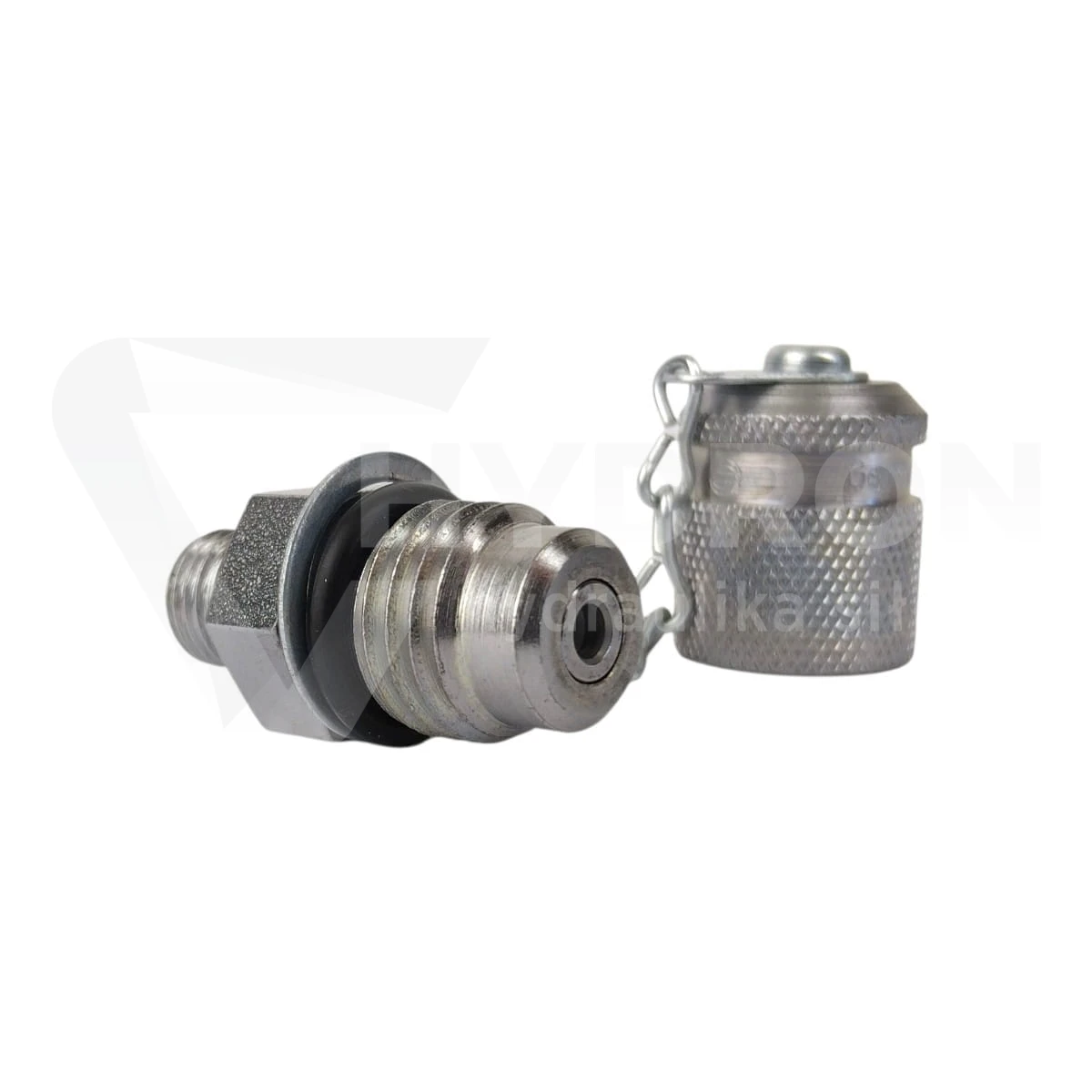

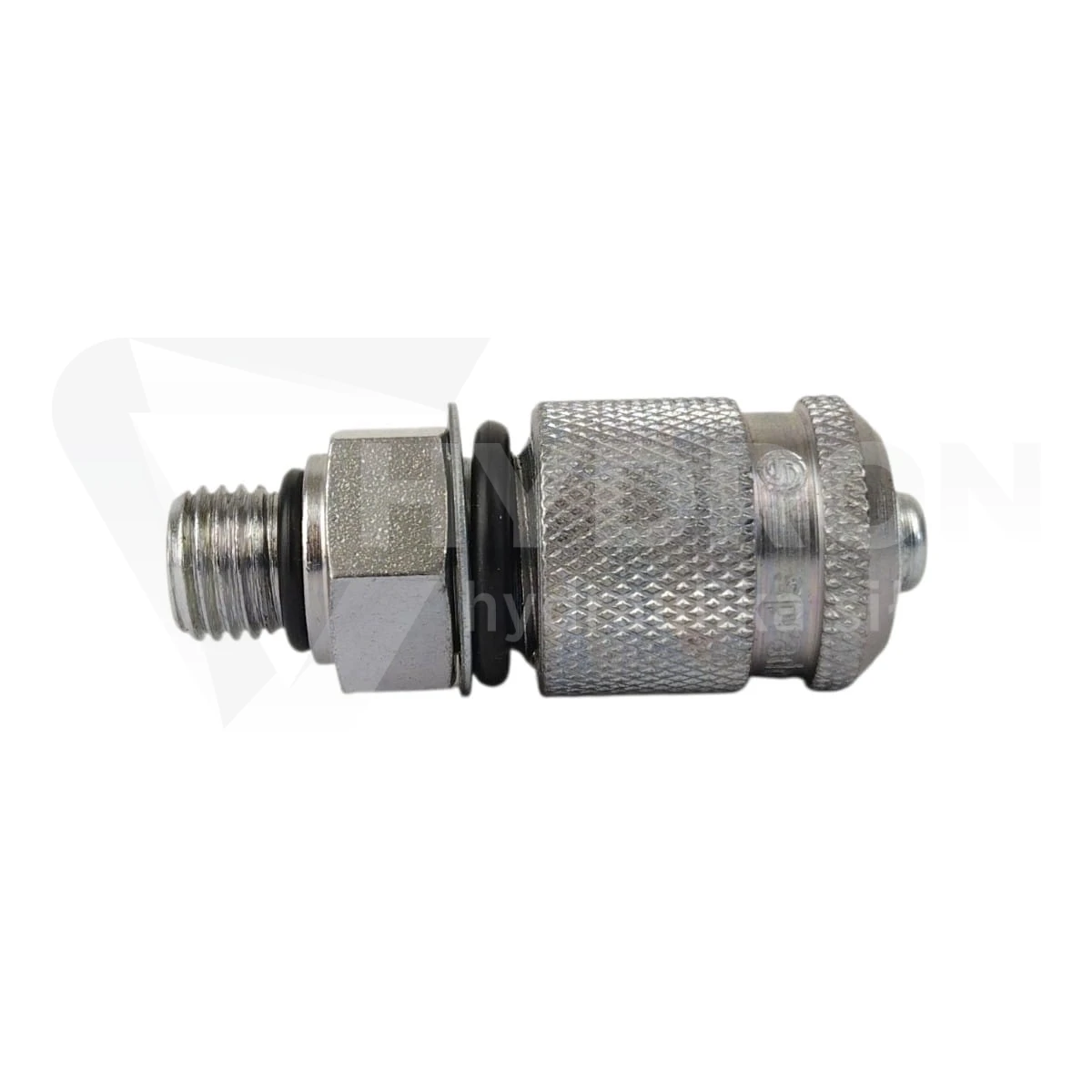

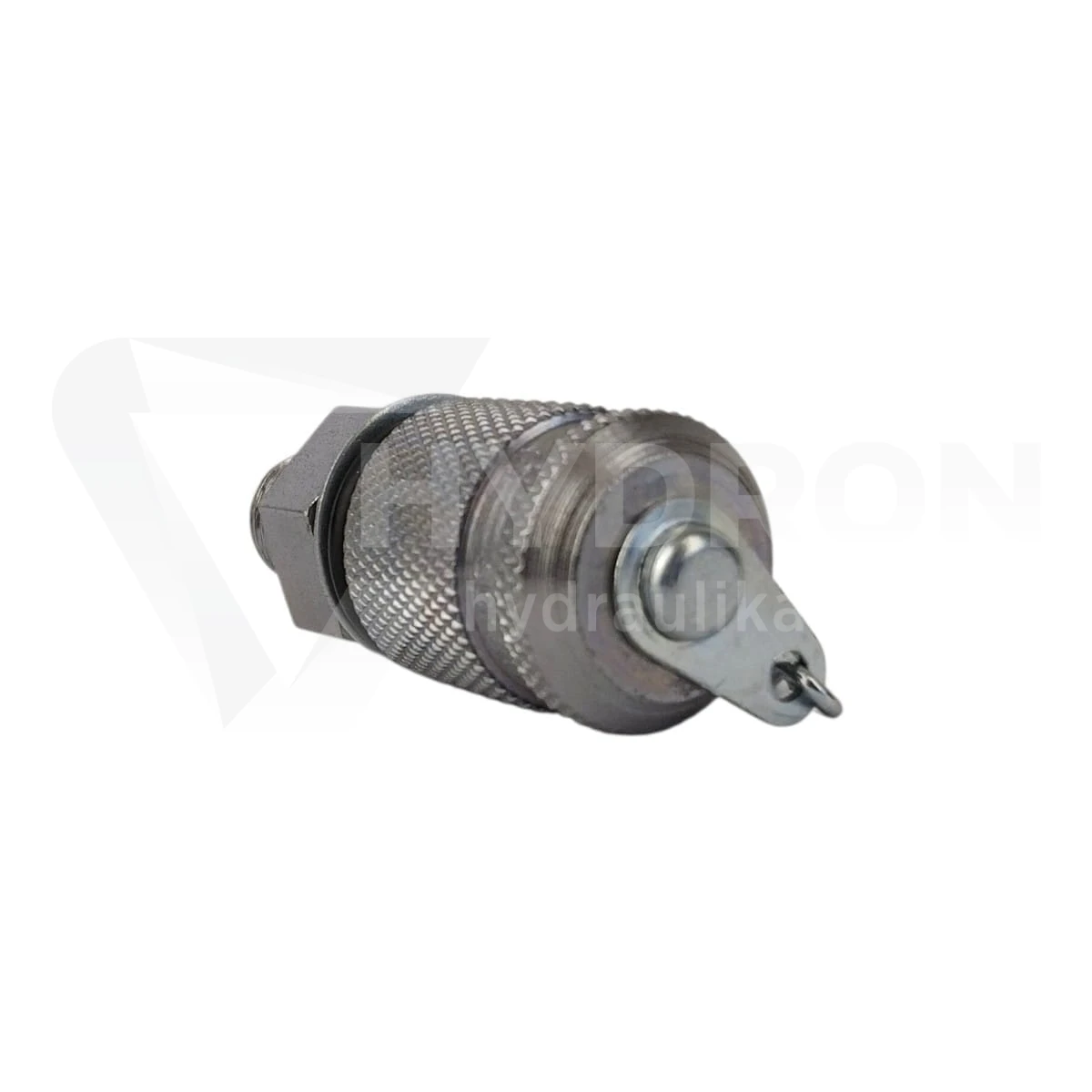

Przyłączka pomiarowa EMA3 (M16X2) / 7/16 " JIC ED

Czym jest przyłączka pomiarowa EMA3 M16x2 7/16 JIC ED?

Przyłączka pomiarowa EMA3 M16x2 7/16 JIC ED to adapter diagnostyczny stosowany w hydraulice siłowej do podłączania przewodów pomiarowych, manometrów oraz szybkozłączy kontrolnych typu Minimess. Element ten umożliwia bezpieczne i szybkie wykonanie pomiaru ciśnienia w układzie bez konieczności demontażu przewodów roboczych. Z jednej strony przyłączka wyposażona jest w gwint metryczny M16x2, natomiast z drugiej w przyłącze 7/16 JIC z uszczelnieniem ED (Elastomeric Seal). Takie rozwiązanie pozwala na połączenie elementów o różnych standardach gwintów, co jest szczególnie istotne w nowoczesnych układach hydraulicznych, gdzie często występuje mieszana specyfikacja połączeń.

Norma i standard wykonania

Gwint M16x2 należy do gwintów metrycznych drobnozwojnych stosowanych w hydraulice zgodnie z normami ISO oraz DIN. Z kolei przyłącze 7/16 JIC opiera się na standardzie SAE J514, w którym uszczelnienie realizowane jest poprzez stożek 37°. Wersja ED dodatkowo wykorzystuje elastomerowy pierścień uszczelniający, co zwiększa szczelność połączenia i ogranicza ryzyko mikrowycieków przy wysokich ciśnieniach. Połączenie metrycznego gwintu M16x2 z gwintem 7/16 JIC ED czyni tę przyłączkę uniwersalnym adapterem pomiarowym stosowanym w maszynach budowlanych, rolniczych oraz w instalacjach przemysłowych.

Zastosowanie w hydraulice siłowej

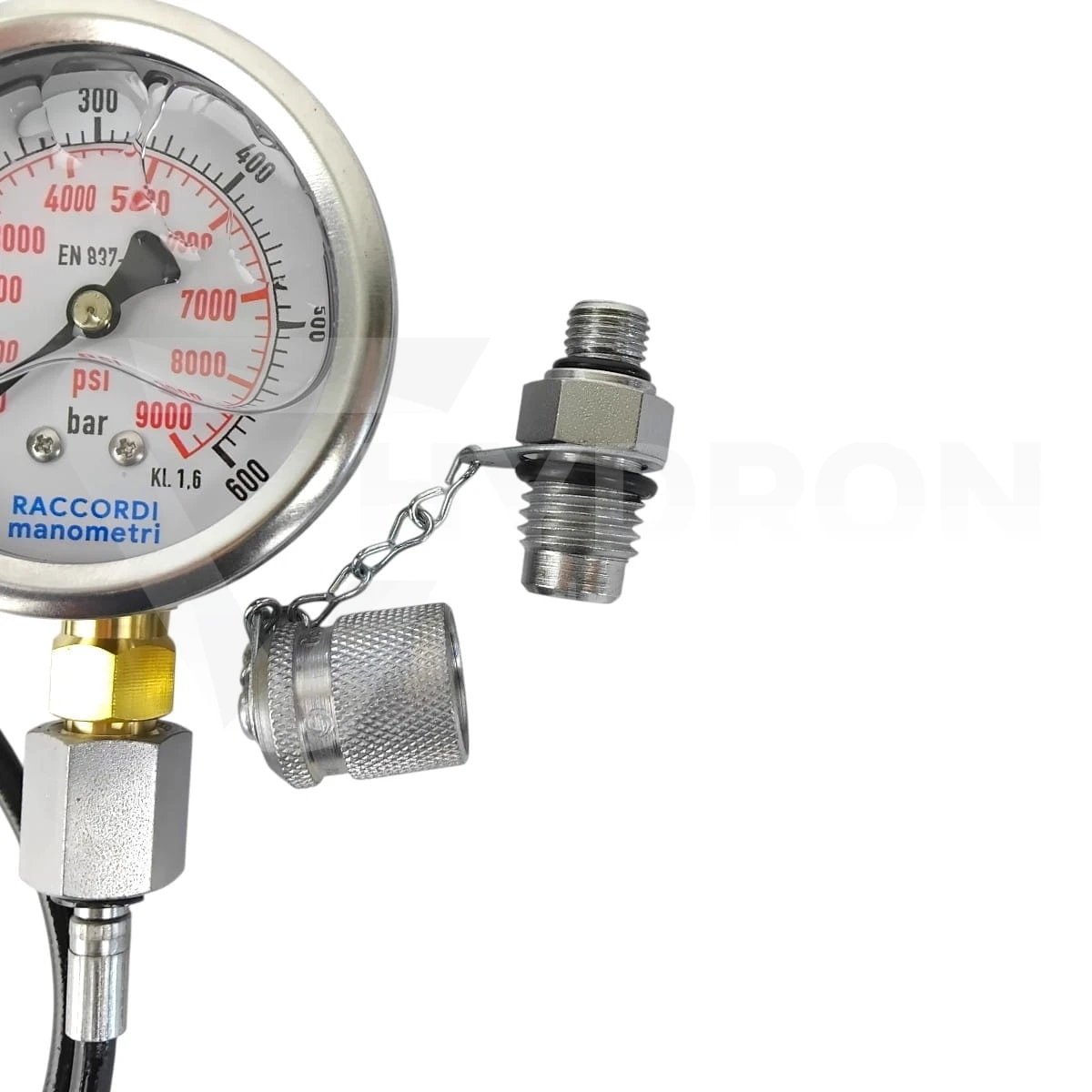

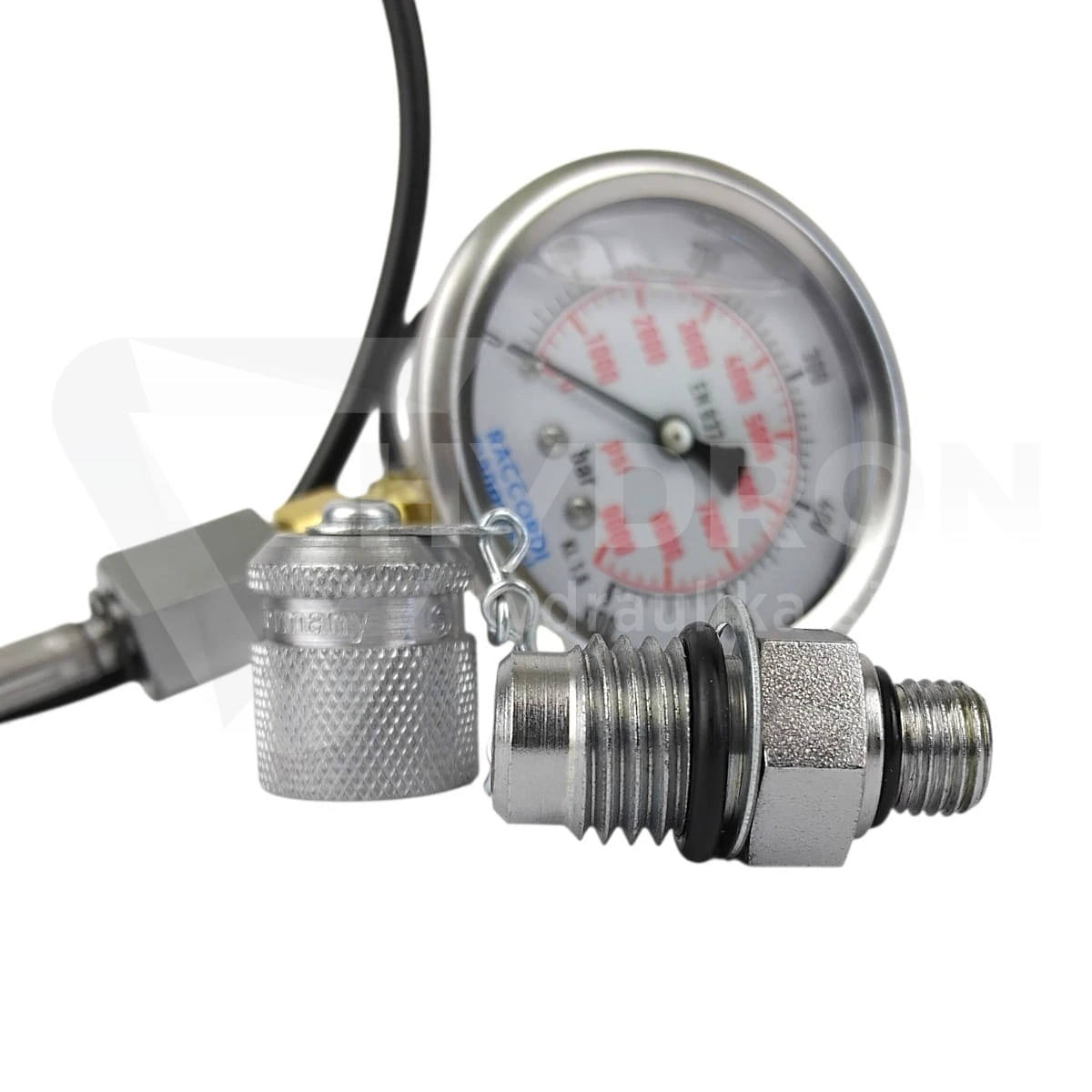

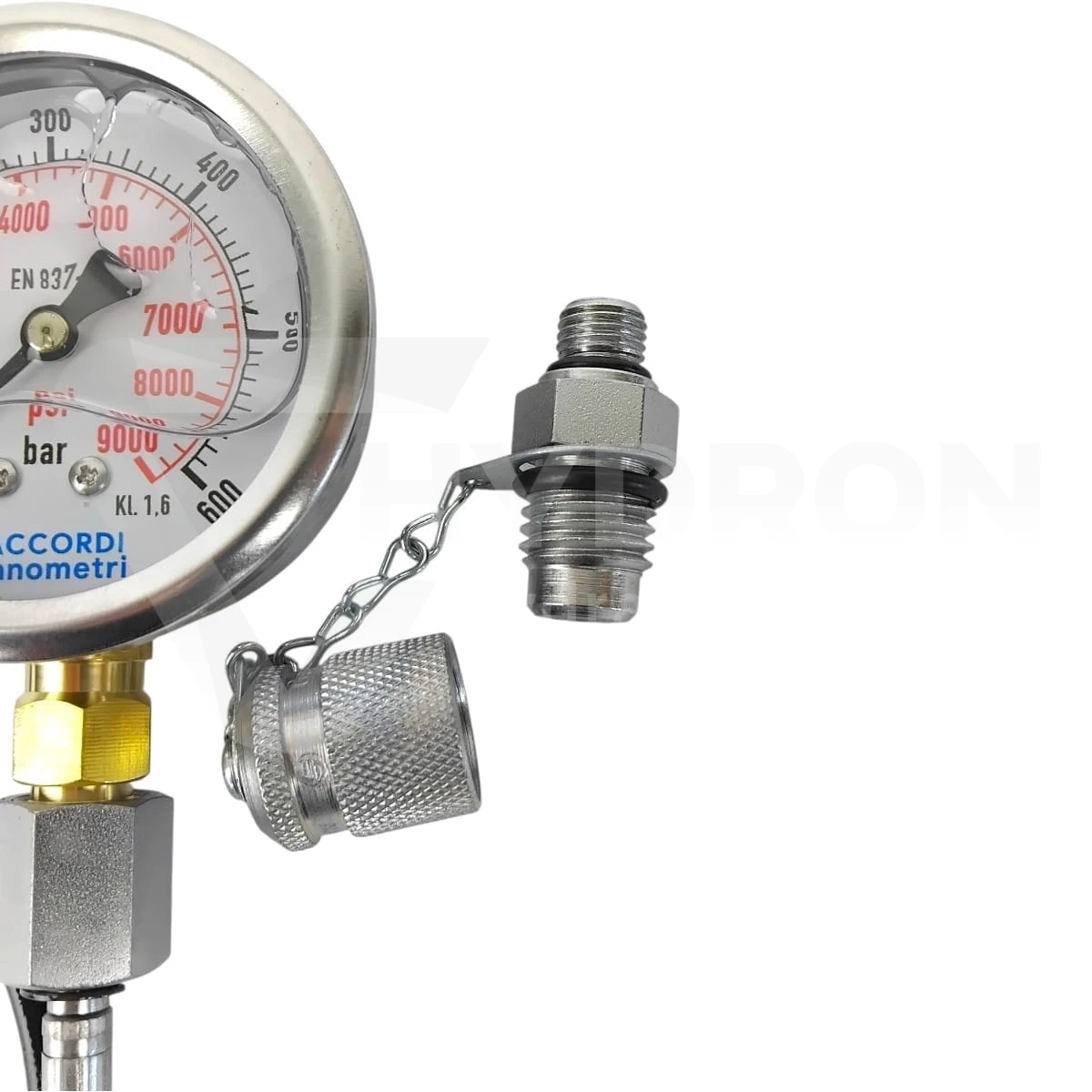

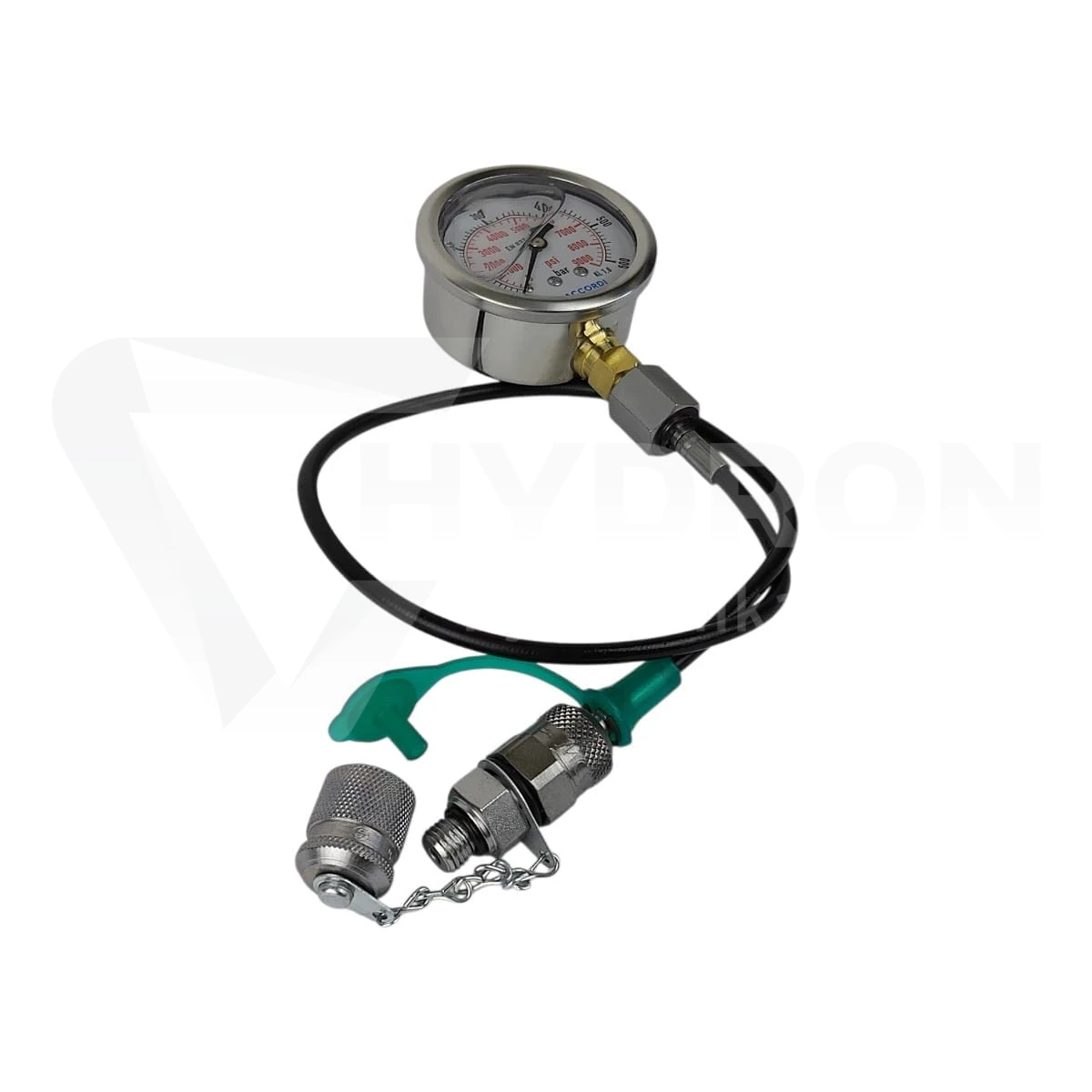

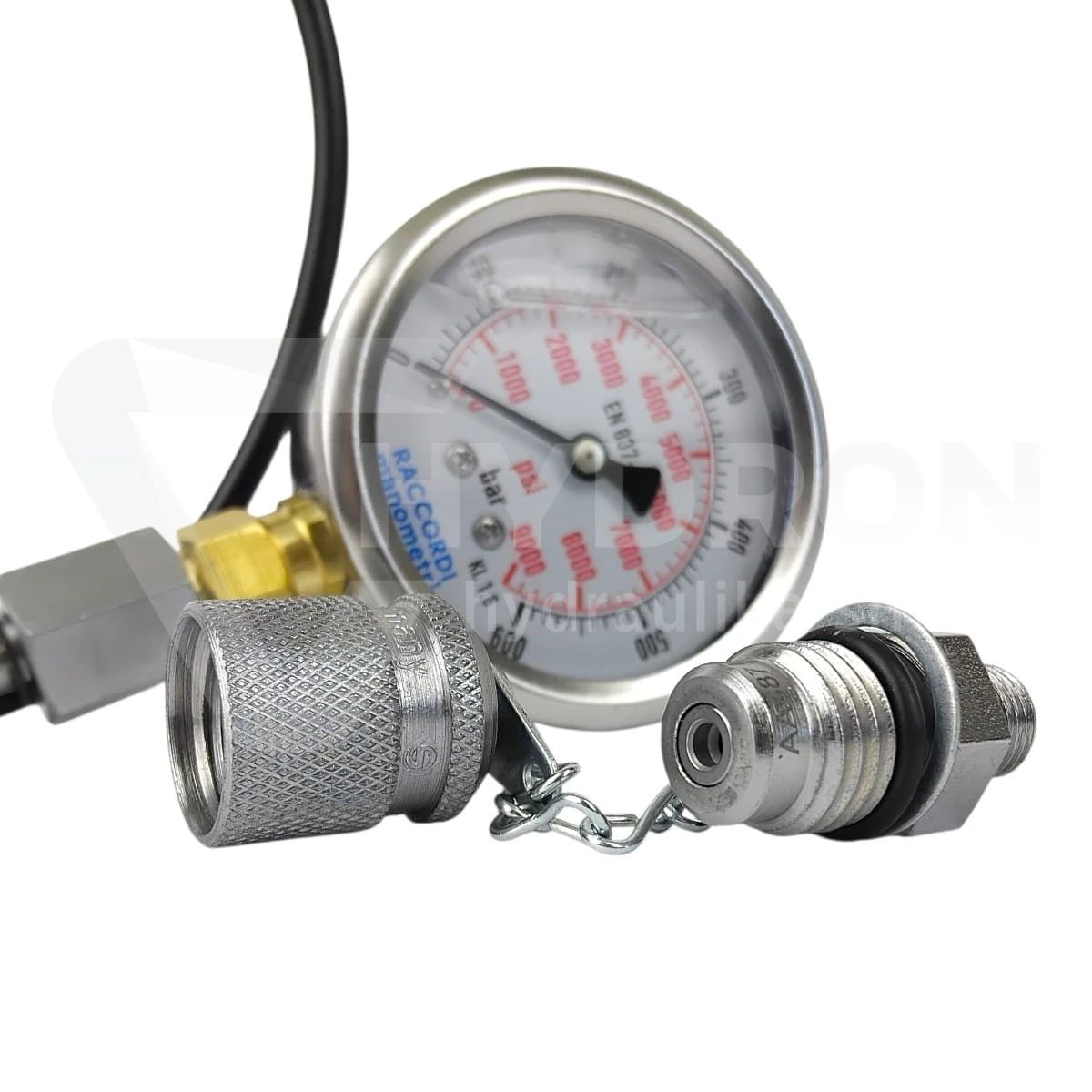

Przyłączka pomiarowa EMA3 M16x2 7/16 JIC ED wykorzystywana jest przede wszystkim w diagnostyce układów hydraulicznych. Umożliwia podłączenie przewodu pomiarowego, wakuometru lub manometru w celu kontroli parametrów pracy instalacji, takich jak ciśnienie robocze czy ciśnienie wstępne. Element ten stosowany jest w połączeniu z przewodami pomiarowymi Minimess oraz z szybkozłączami diagnostycznymi, co pozwala na szybkie i bezpieczne podłączenie aparatury pomiarowej nawet w trakcie pracy maszyny. Dzięki temu serwis hydrauliki siłowej może odbywać się bez przestojów i bez konieczności rozszczelniania całego układu.

Różnice względem standardowych złączek

W przeciwieństwie do klasycznych złączek hydraulicznych, przyłączka pomiarowa EMA3 nie służy do stałego przesyłu medium pomiędzy dwoma przewodami, lecz do okresowego podłączania urządzeń kontrolnych. Jej konstrukcja zapewnia kompaktowe wymiary oraz wysoką szczelność, co ma kluczowe znaczenie w punktach pomiarowych. Różnica dotyczy również sposobu uszczelnienia. W przypadku 7/16 JIC ED zastosowano stożkowe uszczelnienie 37° oraz dodatkowy pierścień elastomerowy, podczas gdy w połączeniach metrycznych DIN uszczelnienie odbywa się najczęściej poprzez pierścień zacinający. Nieprawidłowe łączenie standardów może prowadzić do uszkodzenia stożka lub nieszczelności.

Najczęstsze błędy przy doborze

Jednym z najczęstszych błędów jest mylenie gwintu M16x2 z innymi gwintami metrycznymi o podobnej średnicy, ale innym skoku. Skok 2 mm musi być zgodny z gwintem w gnieździe. Drugim błędem jest utożsamianie gwintu 7/16 JIC z gwintem UNF bez uwzględnienia kąta stożka 37°, co skutkuje brakiem szczelności. Błędem jest również montaż adaptera bez sprawdzenia maksymalnego ciśnienia roboczego układu. Przyłączka pomiarowa musi być dobrana do parametrów instalacji, aby zapewnić bezpieczeństwo operatora i trwałość systemu.

Jakość i dostępność w Hydron

Przyłączka pomiarowa EMA3 M16x2 7/16 JIC ED dostępna w Hydron wykonana jest ze stali o podwyższonej wytrzymałości, zabezpieczonej powłoką antykorozyjną. Produkty oferowane w sklepie Hydron spełniają wymagania europejskich norm jakościowych i są przeznaczone do pracy w wymagających warunkach przemysłowych. Dzięki dużym stanom magazynowym oraz doświadczeniu zespołu technicznego możliwy jest szybki dobór kompatybilnych elementów, takich jak przewód pomiarowy Minimess, manometr hydrauliczny czy szybkozłącze diagnostyczne. Hydron zapewnia wsparcie na każdym etapie zamówienia oraz sprawną realizację wysyłki.
