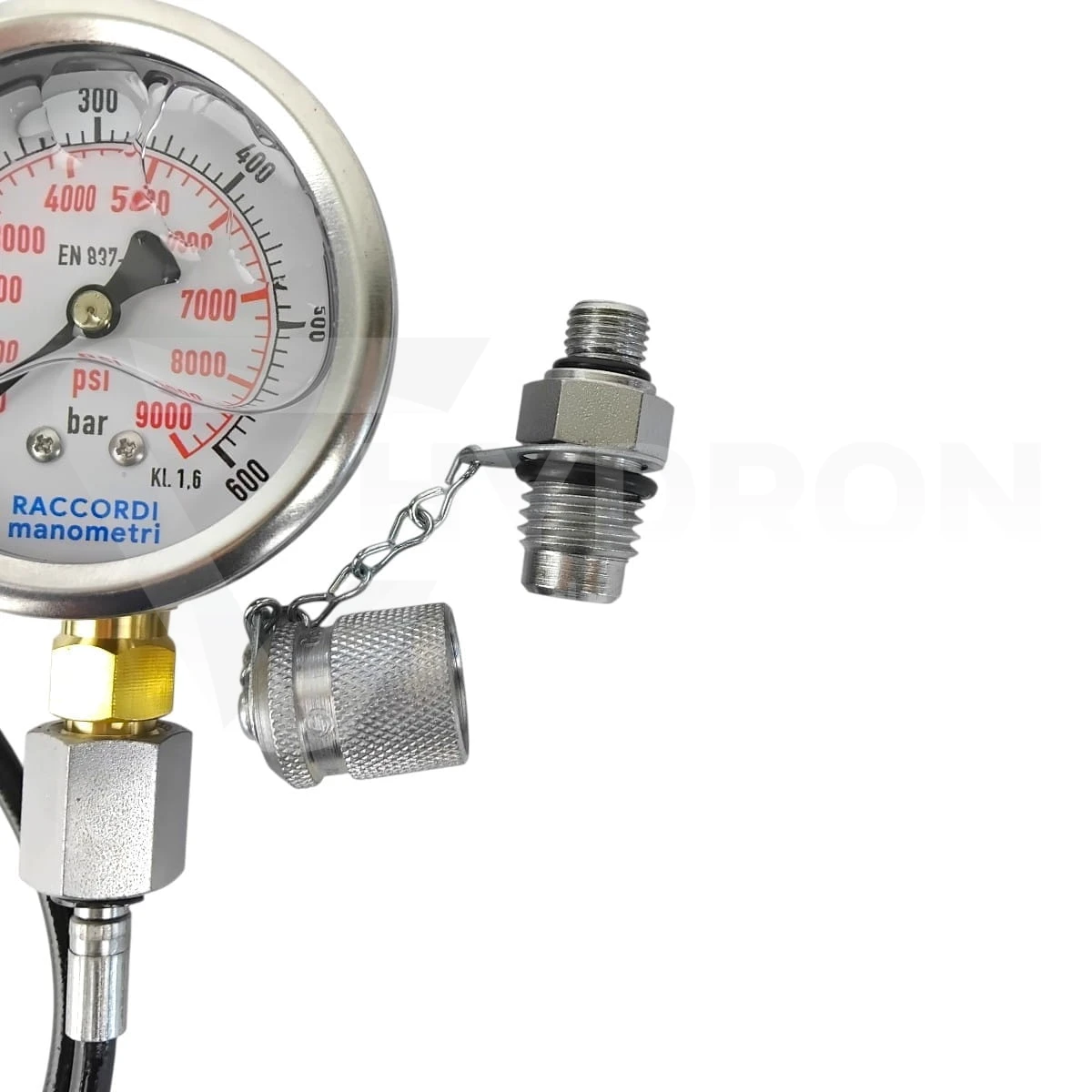

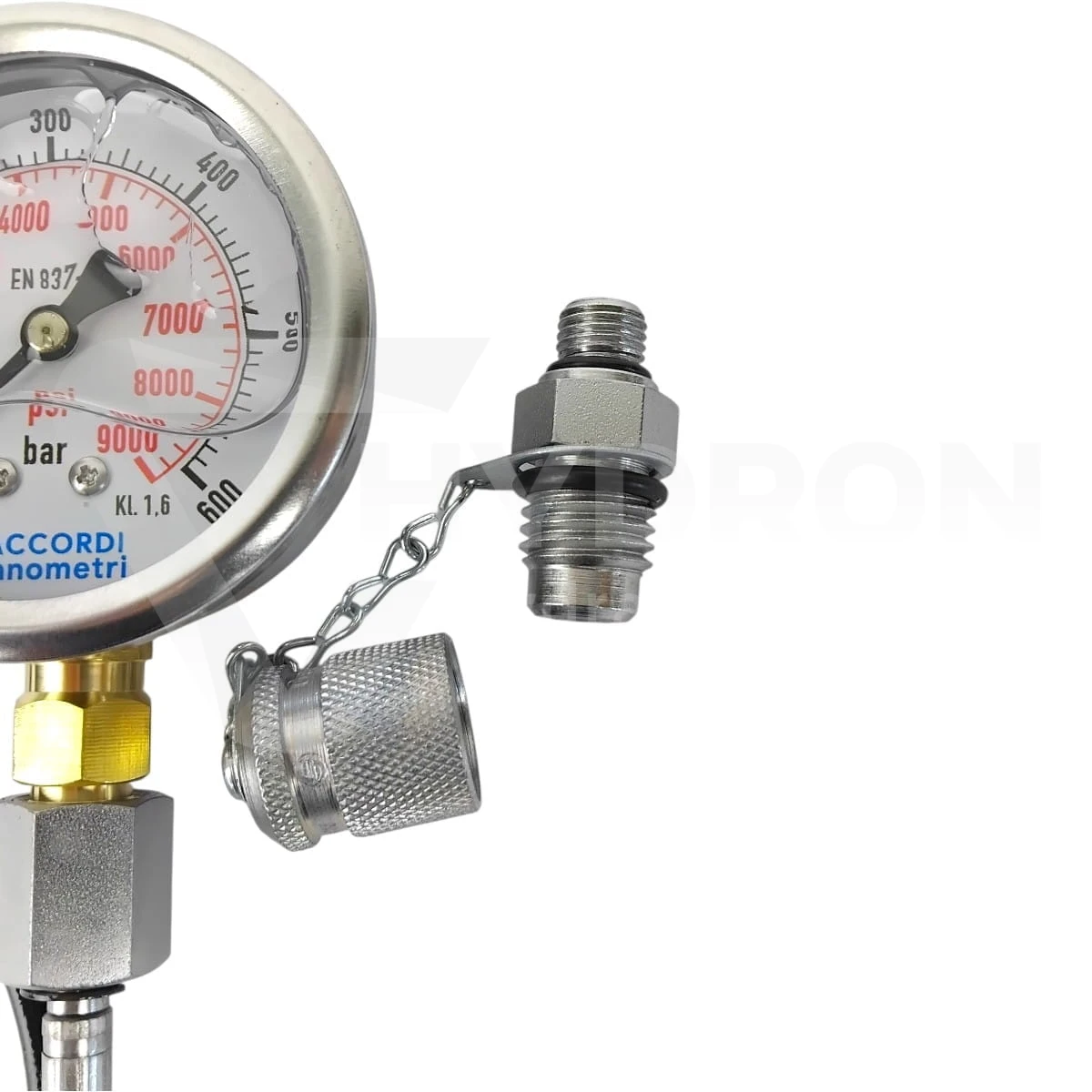

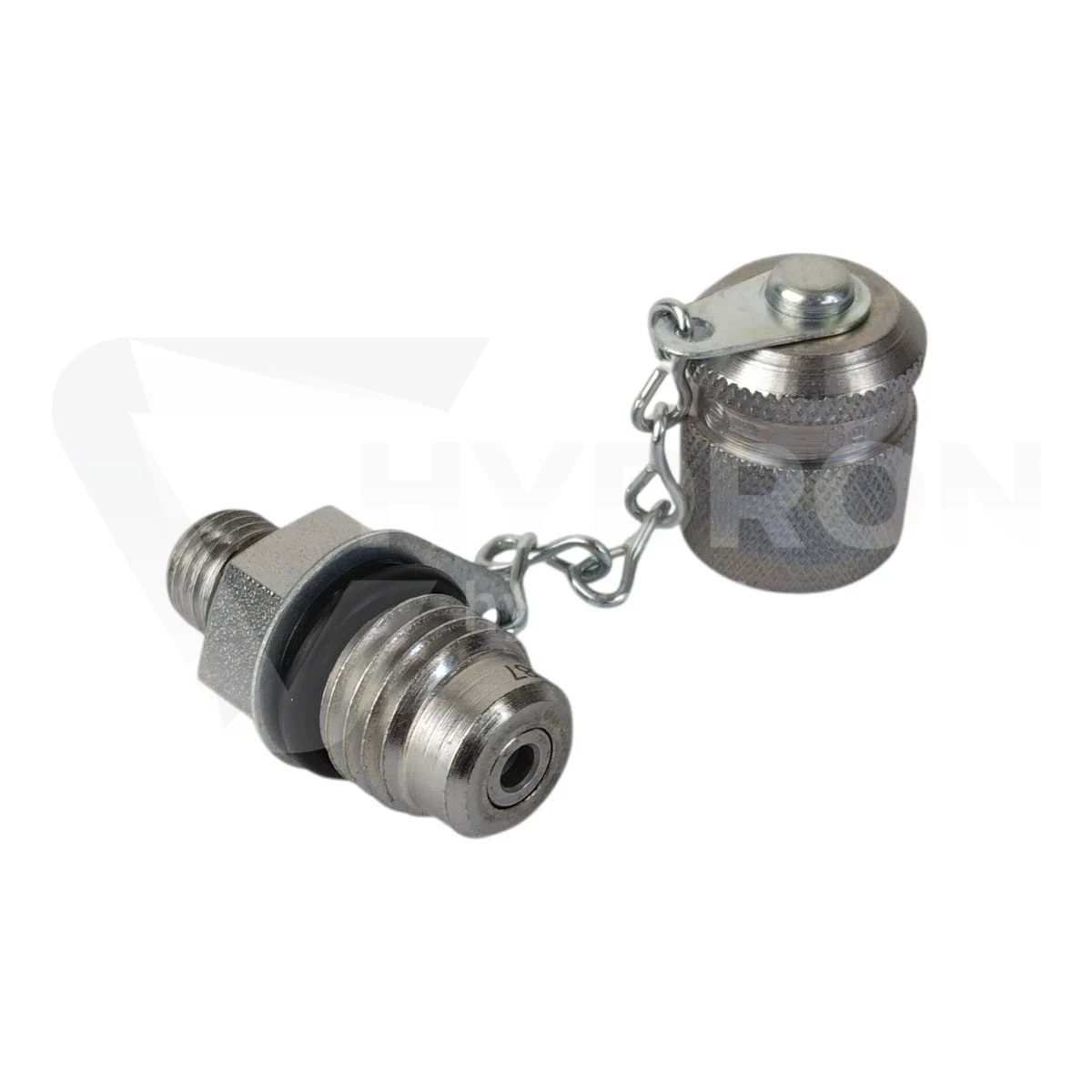

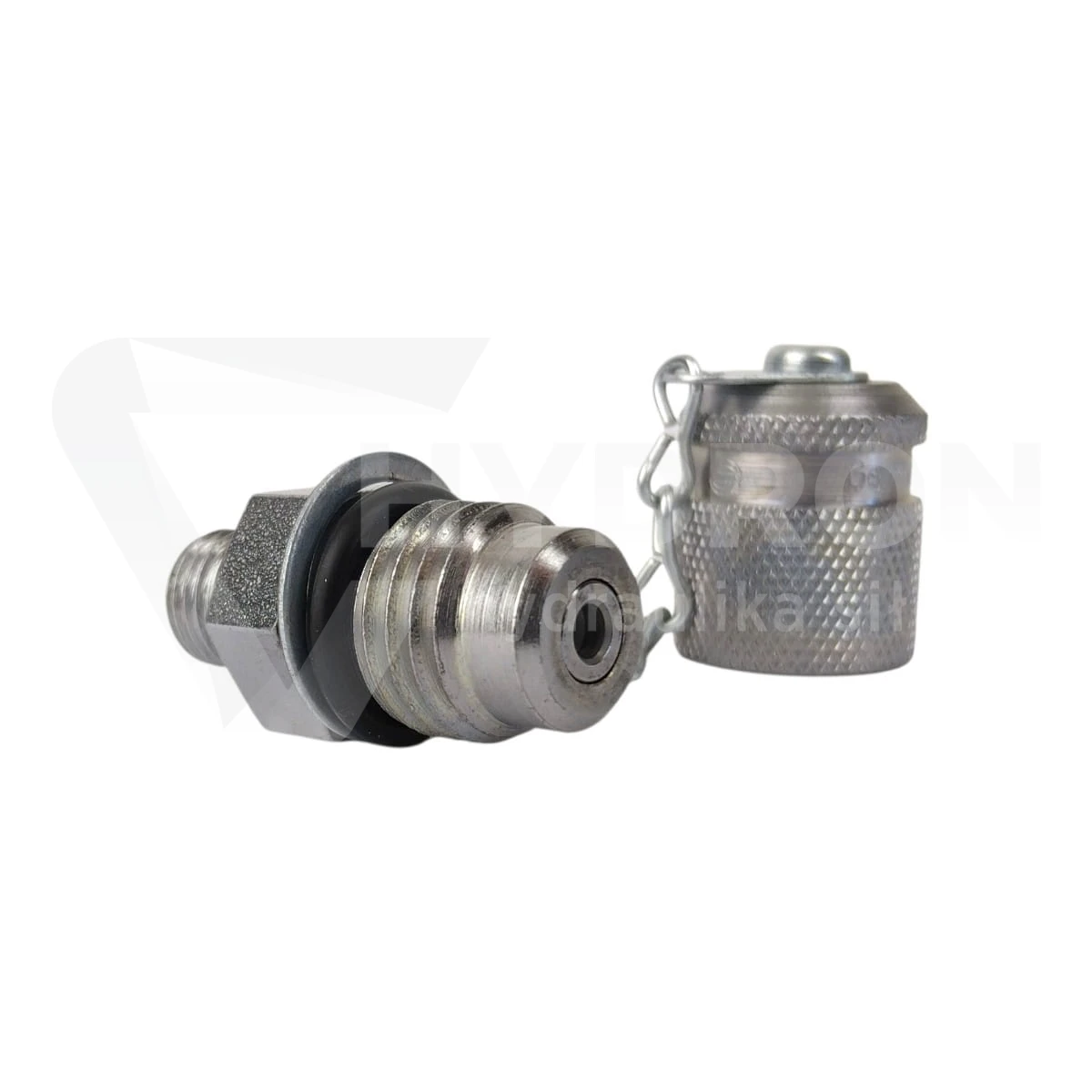

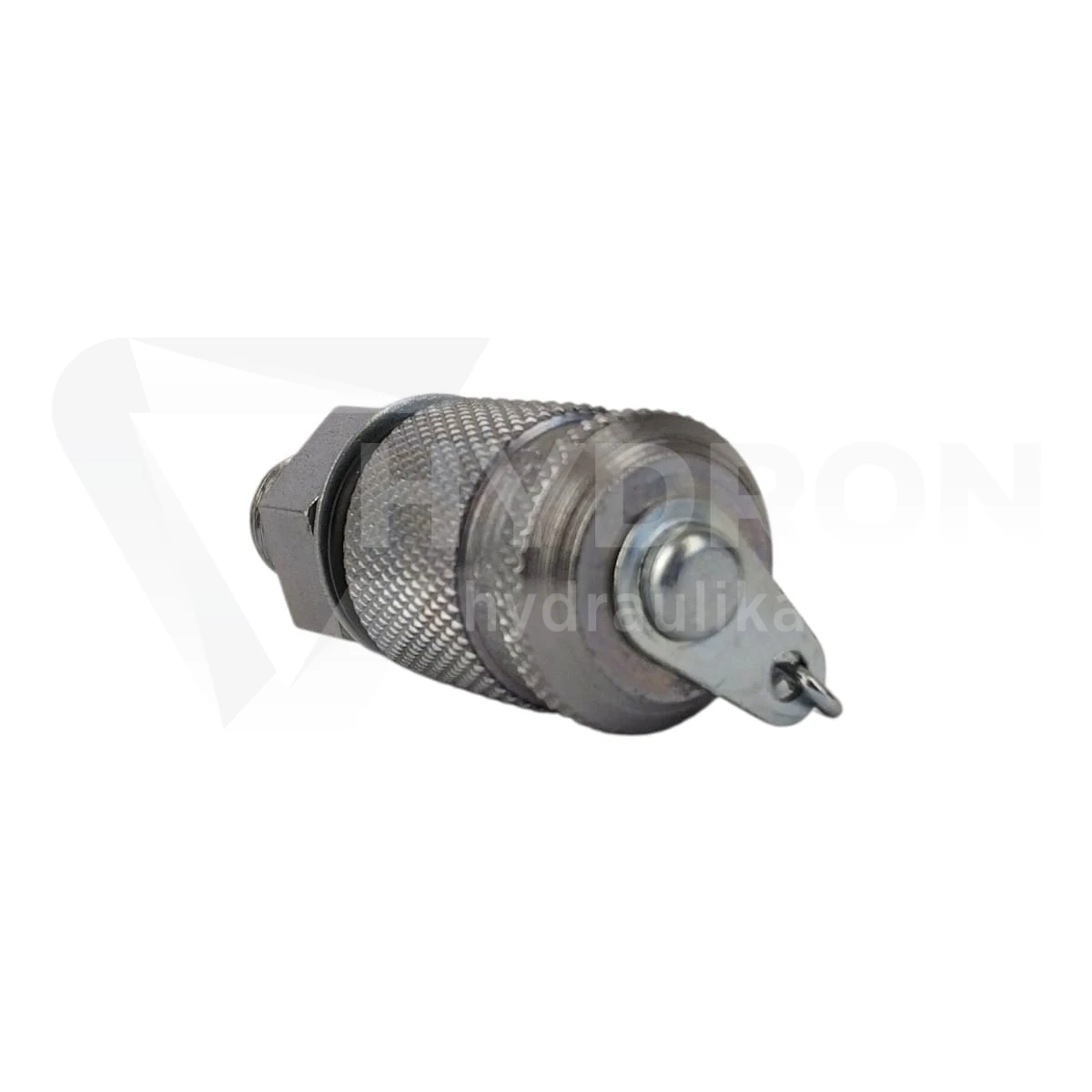

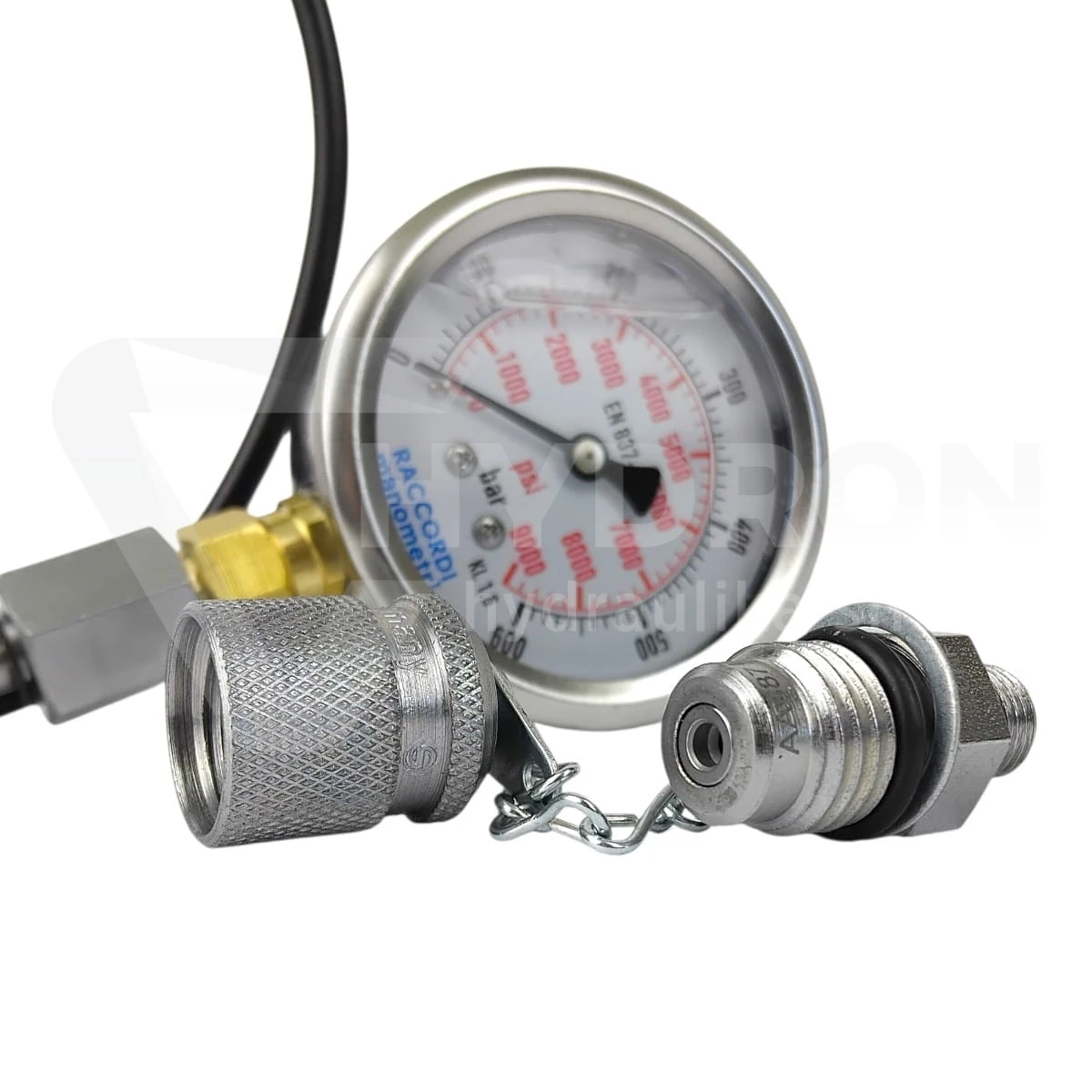

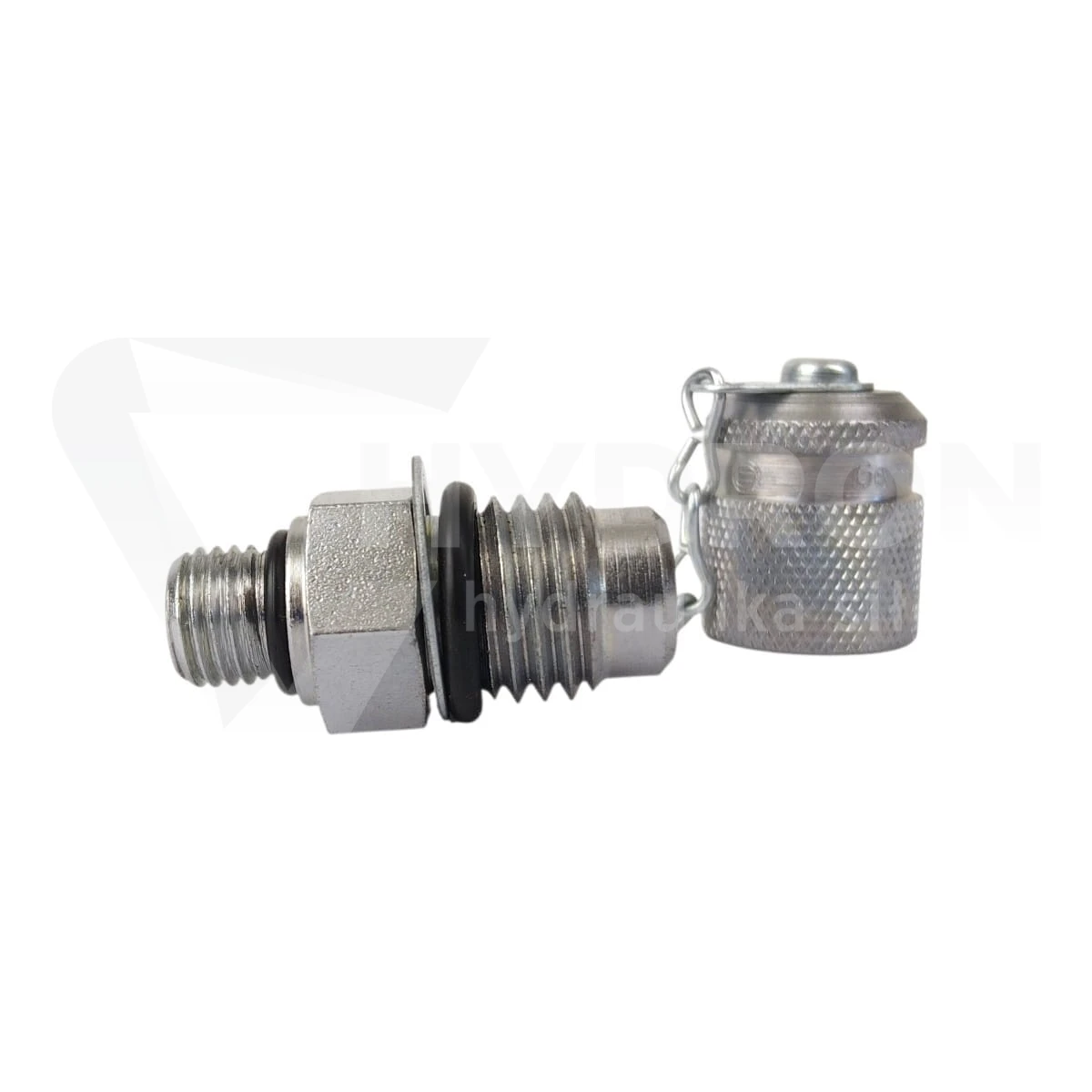

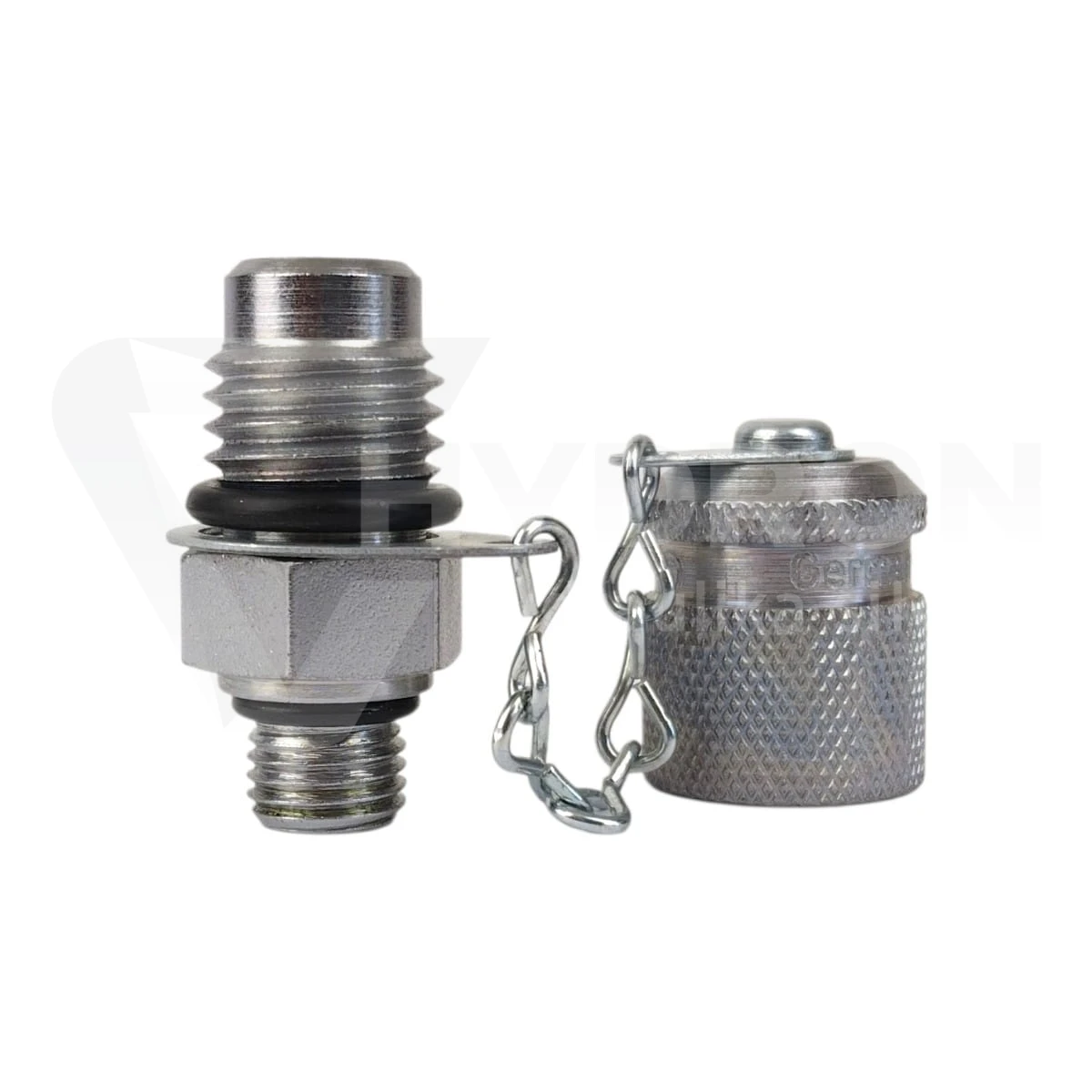

Przyłączka pomiarowa EMA3 (M16X2) / 3/4" JIC ED

Przejdź do sekcji Opinie

51,38 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Materiał Stal
Typ złącza pomiarowego EMA3
Ciśnienie maksymalne 630 Bar
Rozmiar gwintu w mm 18,7 – 19,0
Typ gwintu przyłączeniowego Gwint zewnętrzny
Rozmiar gwintu 3/4" JIC

Opis

Przyłączka pomiarowa EMA3 (M16X2) / 3/4 " JIC ED

Czym jest przyłączka pomiarowa EMA3 M16x2 3/4 JIC ED?

Przyłączka pomiarowa EMA3 M16x2 3/4 JIC ED to specjalistyczny adapter hydrauliczny przeznaczony do wykonywania pomiarów ciśnienia w układach hydrauliki siłowej. Element ten umożliwia podłączenie przewodu pomiarowego, manometru lub szybkozłącza diagnostycznego bez konieczności rozszczelniania instalacji.

Po jednej stronie znajduje się gwint metryczny M16x2, natomiast po drugiej przyłącze 3/4 JIC z uszczelnieniem ED. Takie rozwiązanie pozwala łączyć różne standardy gwintów stosowane w hydraulice przemysłowej i mobilnej, zapewniając jednocześnie wysoką szczelność oraz bezpieczeństwo pracy.

Gwint M16x2 oraz 3/4 JIC ED – standard i uszczelnienie

Gwint M16x2 jest gwintem metrycznym drobnozwojnym o średnicy nominalnej 16 mm i skoku 2 mm. Stosowany jest w punktach pomiarowych, blokach hydraulicznych oraz zaworach. W tym przypadku jest to gwint mniejszy, który najczęściej wkręcany jest w korpus rozdzielacza lub specjalny port pomiarowy.

Gwint 3/4 JIC należy do standardu SAE J514 i opiera się na uszczelnieniu stożkowym 37°. Wersja ED oznacza dodatkowy pierścień elastomerowy, który zwiększa szczelność połączenia i poprawia odporność na mikrowibracje. W tym zestawieniu 3/4 JIC jest gwintem większym, umożliwiającym podłączenie przewodu pomiarowego o większej średnicy lub adaptera diagnostycznego.

Połączenie gwintu metrycznego M16x2 z gwintem 3/4 JIC ED czyni tę przyłączkę elementem przejściowym pomiędzy europejskim systemem metrycznym a amerykańskim standardem JIC.

Zastosowanie w diagnostyce hydrauliki siłowej

Przyłączka pomiarowa EMA3 M16x2 3/4 JIC ED stosowana jest w maszynach budowlanych, rolniczych, leśnych oraz w instalacjach przemysłowych, gdzie wymagane jest okresowe monitorowanie parametrów pracy układu. Umożliwia szybkie podłączenie manometru hydraulicznego lub przewodu pomiarowego Minimess w celu sprawdzenia ciśnienia roboczego, ciśnienia maksymalnego lub testów serwisowych. Element ten wykorzystywany jest także podczas uruchamiania nowych instalacji hydraulicznych oraz w trakcie przeglądów technicznych. Dzięki zastosowaniu uszczelnienia ED minimalizowane jest ryzyko wycieku oleju nawet przy wysokich ciśnieniach i zmiennych obciążeniach dynamicznych.

Różnice względem klasycznych złączek hydraulicznych

W przeciwieństwie do standardowych złączek hydraulicznych, przyłączka pomiarowa nie służy do stałego łączenia przewodów transportujących medium, lecz do tymczasowego podłączania aparatury kontrolnej. Jej konstrukcja zapewnia kompaktowe wymiary oraz szybki montaż i demontaż. Istotną różnicą jest również sposób uszczelnienia. W połączeniu JIC uszczelnienie realizowane jest poprzez stożek 37°, natomiast w systemach metrycznych DIN uszczelnienie odbywa się zwykle poprzez pierścień zacinający. Próba połączenia elementów o różnych kątach stożka lub niezgodnych standardach gwintu może prowadzić do trwałego uszkodzenia złącza.

Najczęstsze błędy przy doborze

Jednym z najczęstszych błędów jest mylenie gwintu 3/4 JIC z gwintem BSP o podobnej średnicy nominalnej. Mimo zbliżonego wymiaru zewnętrznego są to zupełnie różne standardy, różniące się profilem gwintu i sposobem uszczelnienia. Drugim błędem jest nieuwzględnienie skoku gwintu M16x2, który musi być zgodny z portem pomiarowym. Błędem jest również montaż przyłączki w układzie o ciśnieniu przekraczającym dopuszczalne parametry komponentów diagnostycznych. Dlatego przed instalacją należy zweryfikować specyfikację techniczną całego systemu.

Jakość wykonania i dostępność w Hydron

Przyłączka pomiarowa EMA3 M16x2 3/4 JIC ED oferowana w Hydron wykonana jest ze stali o podwyższonej wytrzymałości, zabezpieczonej powłoką antykorozyjną. Element przeznaczony jest do pracy w wymagających warunkach przemysłowych oraz w hydraulice mobilnej. Hydron zapewnia stałą dostępność szerokiej gamy przyłączek pomiarowych, przewodów diagnostycznych oraz manometrów hydraulicznych. Wieloletnie doświadczenie w branży hydrauliki siłowej pozwala na profesjonalne wsparcie techniczne i szybki dobór kompatybilnych elementów.

Parametry techniczne

Typ: przyłączka pomiarowa EMA3
Gwint mniejszy: M16x2 (metryczny drobnozwojny)
Gwint większy: 3/4 JIC ED (stożek 37° z uszczelnieniem elastomerowym)
Zastosowanie: punkty pomiarowe i diagnostyka hydrauliki siłowej
Materiał: stal węglowa z powłoką antykorozyjną
Standard: ISO / DIN (gwint metryczny), SAE J514 (JIC)

Przyłącze przeznaczone do diagnostyki układów ciśnienia

Ciśnienie robocze: 400 bar
Uszczelnienie: NBR (od -40°C do +120°C)
Materiał: stal ocynkowana
Gniazdo zakończone jest złączem minimesowym pod przewód pomiarowy M16x2
Gwint zewnętrzny calowy JIC 1/2" (gwint mierzony 18-7-19,0 mm)

FAQ

Jak dobrać przyłączkę pomiarową EMA3 M16x2 3/4 JIC ED?
Należy sprawdzić rodzaj gwintu w porcie pomiarowym oraz standard przewodu diagnostycznego. Konieczne jest potwierdzenie skoku M16x2 i kompatybilności z 3/4 JIC.

Do czego służy przyłączka pomiarowa w hydraulice siłowej?
Służy do podłączania manometru lub przewodu pomiarowego w celu kontroli ciśnienia bez rozszczelniania instalacji.

Jaka jest cena przyłączki pomiarowej EMA3 M16x2 3/4 JIC ED?
Aktualna cena widoczna jest na karcie produktu w sklepie Hydron. Przy zamówieniach hurtowych możliwa jest indywidualna wycena.

Czy 3/4 JIC można łączyć z gwintem BSP?
Nie. Gwint 3/4 JIC oparty jest na stożku 37° i nie jest kompatybilny z gwintami BSP ani z systemem metrycznym DIN.

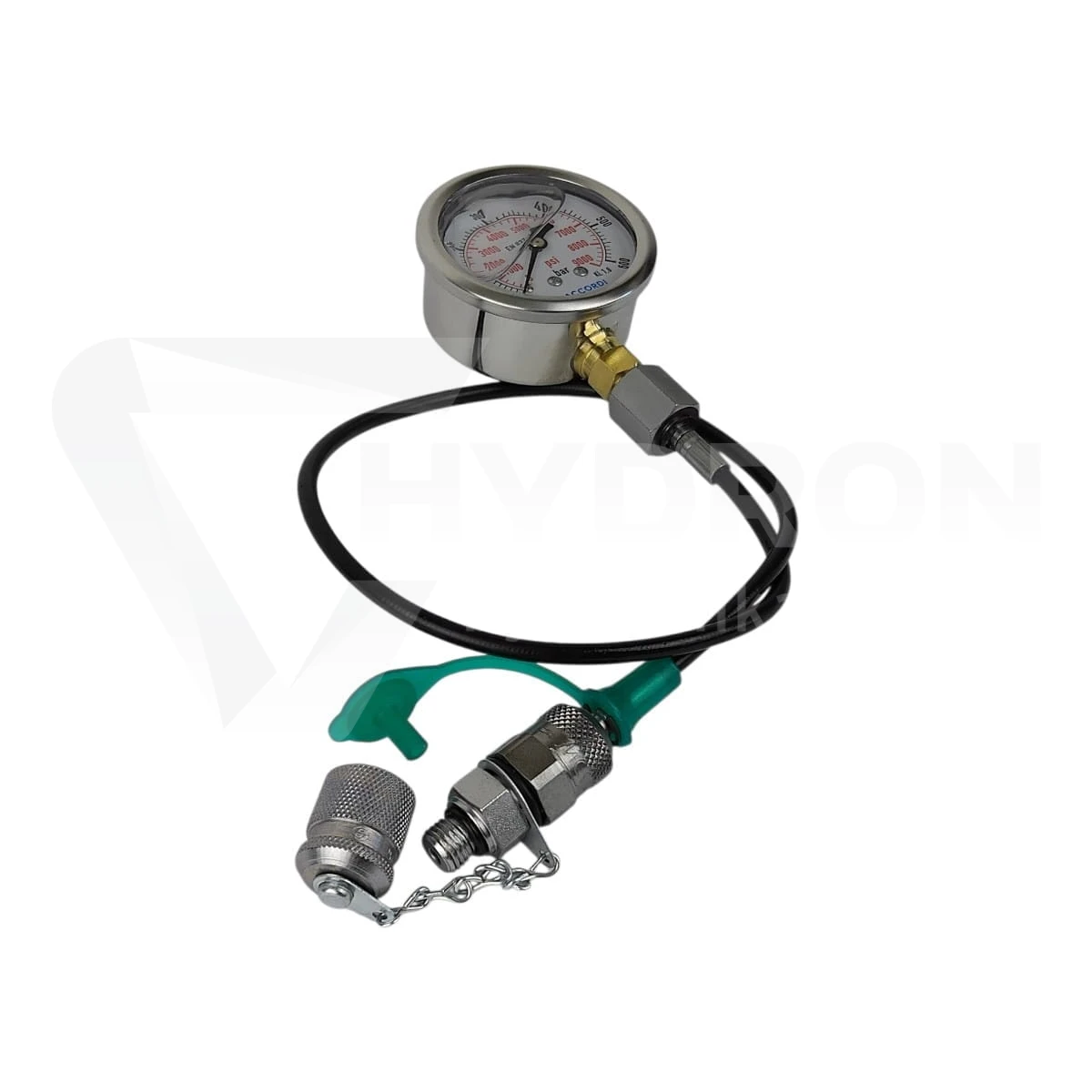

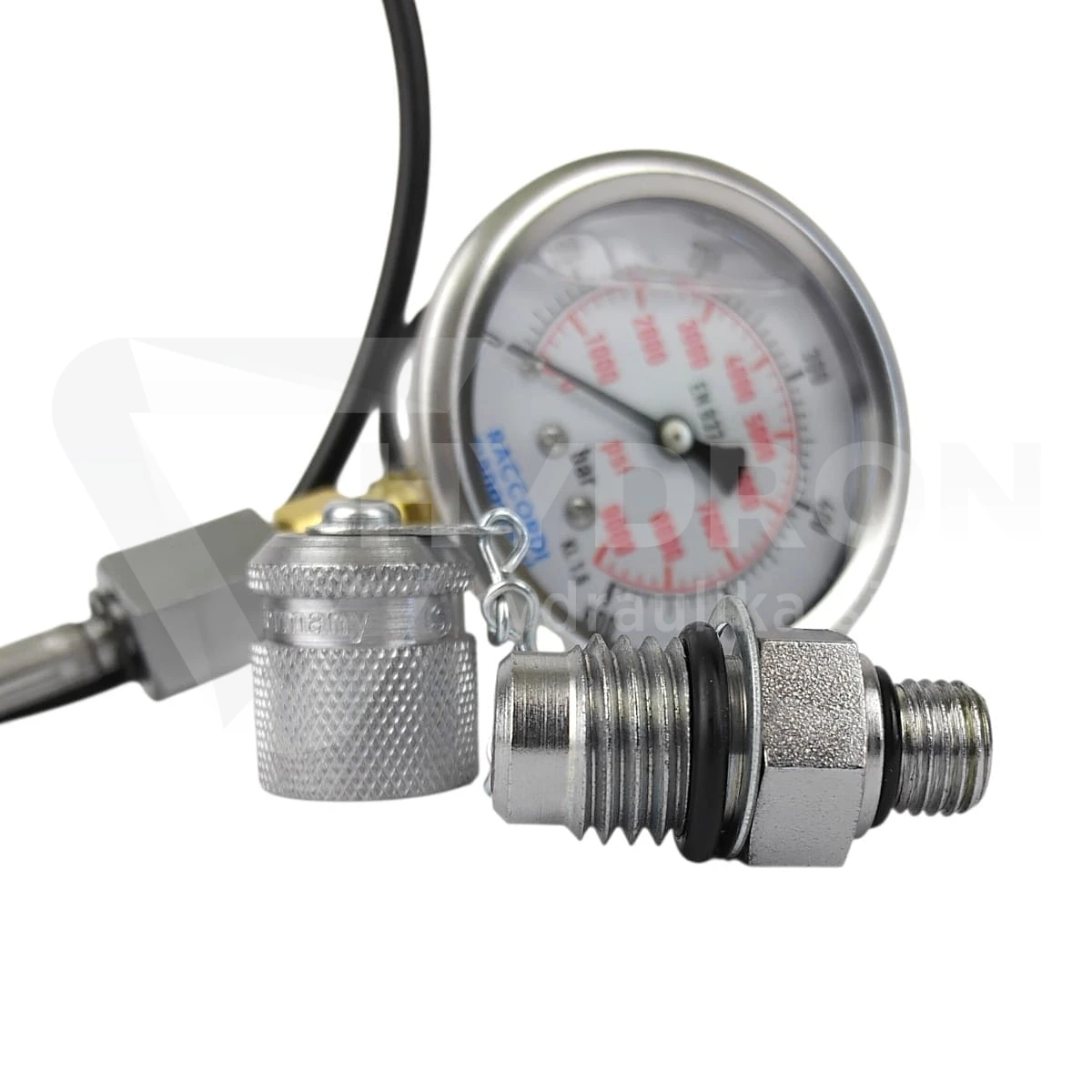

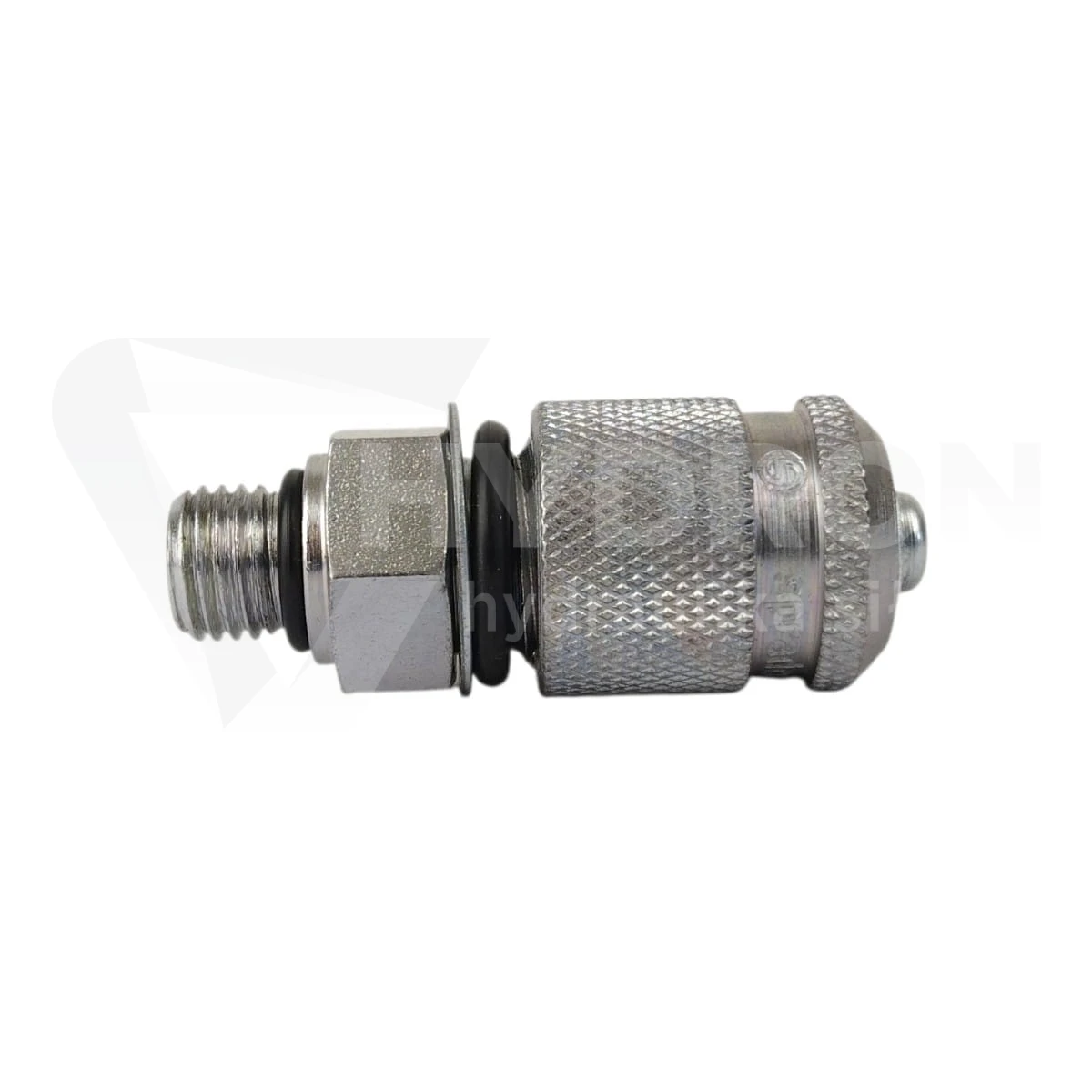

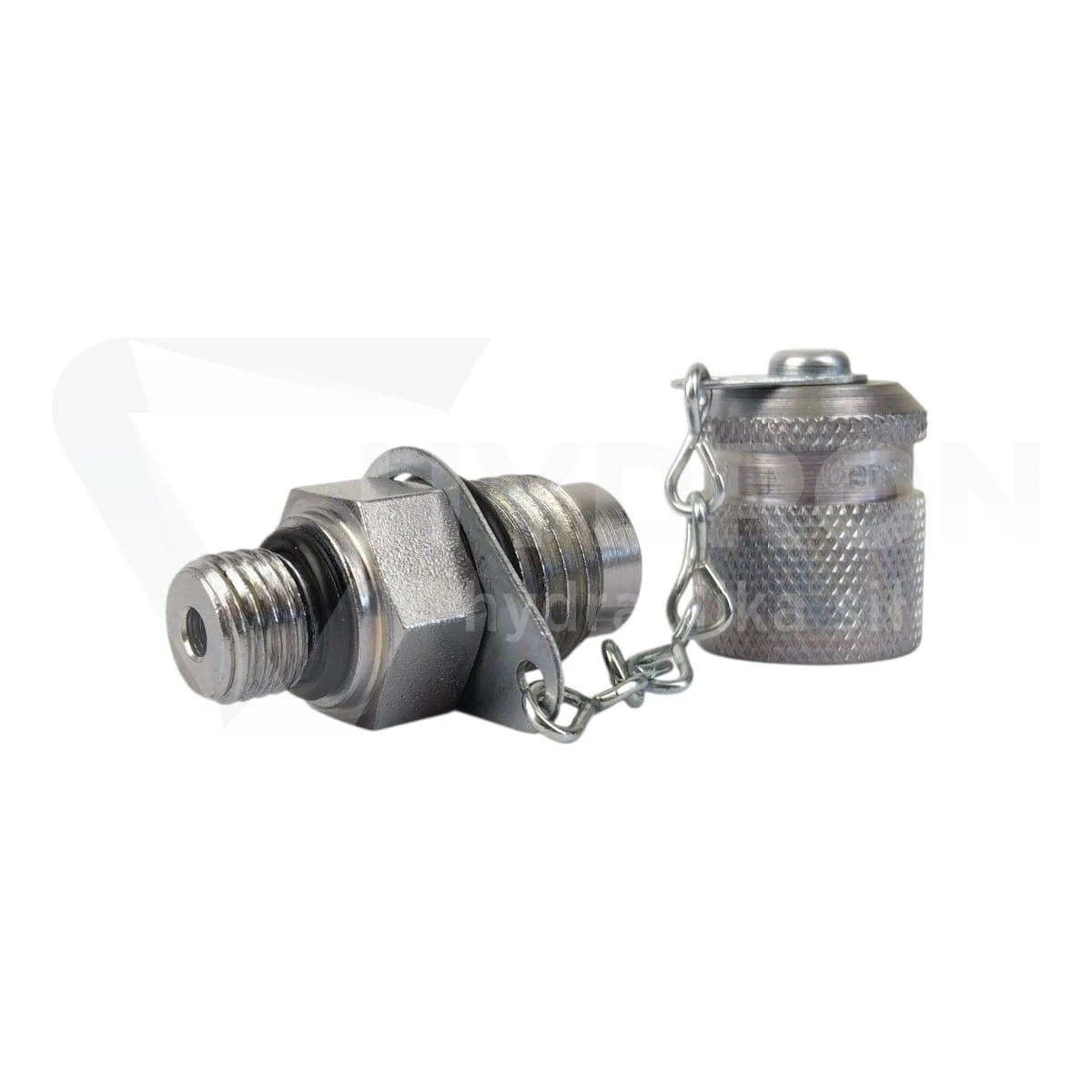

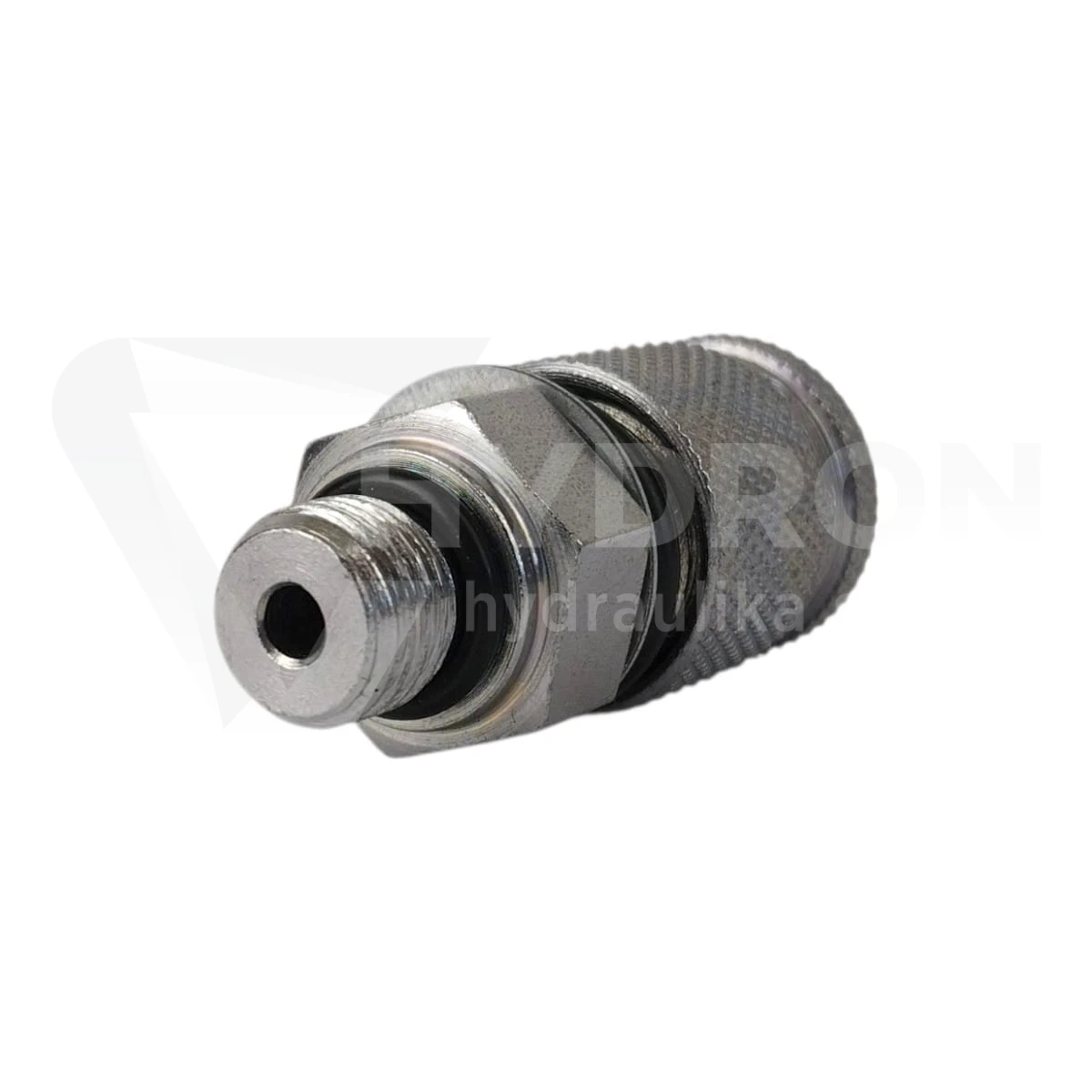

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
