Przyłączka prosta ED 1/2/M20X1,5 12S

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 9,34 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 M20X1,5
  • Rozmiar gwintu 2 w milimetrach 19,6-19,9zew./18,2-18,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 250 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AME12SMG08EL.1
  • Oznaczenie wg CAST 100335.1
  • Oznaczenie alternatywne 1DB-24-08WD

Opis

Przyłączka prosta ED BSP 1/2" / M20x1,5 12S

Przyłączka prosta ED BSP 1/2" / M20x1,5 12S to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów do pomp, siłowników, rozdzielaczy i innych urządzeń. Posiada zewnętrzny gwint calowy BSP 1/2" z uszczelką ED oraz zewnętrzny gwint metryczny M20x1,5 ze stożkiem zaciskowym 24°. Przyłącze przewodowe wykonano w serii ciężkiej 12S, przeznaczonej do rur hydraulicznych Fi 12 mm.

Zastosowanie przyłączki hydraulicznej 12S

Przyłączka znajduje zastosowanie w maszynach rolniczych, sadowniczych, leśnych, budowlanych i urządzeniach przemysłowych. Umożliwia wykonanie rozłącznego połączenia pomiędzy gwintowanym gniazdem urządzenia a kompatybilną końcówką przewodu. Sprawdza się podczas montażu, modernizacji oraz serwisowania instalacji hydraulicznych.

Gwint BSP 1/2" z uszczelnieniem ED

Strona korpusowa posiada równoległy gwint BSP 1/2" oraz uszczelkę elastomerową ED. W odpowiednio przygotowanym gnieździe nie wymaga dodatkowej podkładki metalowo-gumowej. Przed montażem należy sprawdzić stan uszczelki, zgodność gwintu i powierzchnię przylegania.

Gwint M20x1,5 i stożek 24° serii 12S

Gwint M20x1,5 posiada średnicę nominalną 20 mm i skok 1,5 mm. Współpracuje z odpowiednio dobraną końcówką hydrauliczną serii ciężkiej 12S. Stożek 24° umożliwia uszczelnienie połączenia przewodowego. Podczas doboru należy uwzględnić gwint, serię i geometrię powierzchni uszczelniającej.

Materiał i wykonanie

Korpus wykonano ze stali automatowej pokrytej ocynkiem ograniczającym ryzyko korozji. Przyłączka przeznaczona jest do układów wykorzystujących olej hydrauliczny. Dopuszczalne parametry pracy należy potwierdzić dla kompletnego połączenia.

Parametry techniczne

  • Rodzaj: przyłączka prosta ED.
  • Gwint korpusowy: BSP 1/2", zewnętrzny, równoległy.
  • Gwint przewodowy: M20x1,5, zewnętrzny.
  • Seria: ciężka 12S.
  • Średnica zewnętrzna współpracującej rurki: Fi 12 mm.
  • Kąt stożka zaciskowego: 24°.
  • Uszczelnienie korpusu: ED.
  • Materiał: stal automatowa ocynkowana.
  • Medium robocze: olej hydrauliczny.
  • Oznaczenie CAST: 100335.1.
  • Oznaczenie Vitillo: AME12SMG08EL.1.
  • Oznaczenie alternatywne: 1DB-20-08WD.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka wymaga dodatkowej podkładki?

Nie. Strona BSP 1/2" posiada uszczelkę ED przeznaczoną do współpracy z odpowiednio przygotowanym gniazdem korpusu.

Co oznacza M20x1,5 12S?

M20x1,5 określa gwint metryczny, natomiast 12S oznacza serię ciężką dla rur hydraulicznych o średnicy zewnętrznej Fi 12 mm.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenia to CAST 100335.1, Vitillo AME12SMG08EL.1 oraz 1DB-20-08WD. Przy doborze odpowiednika należy potwierdzić zgodność wykonania.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty dostępne są w kategorii przyłączki proste calowo-metryczne BSP/M. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek i uszczelnień.

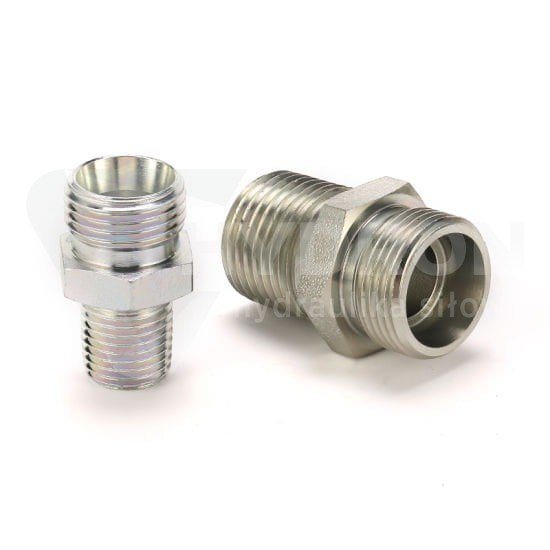

Zdjęcie poglądowe. Dostarczona przyłączka może różnić się wyglądem od fotografii.
