Złączka grodziowa 1/2"ED / M20x1,5 12S

Przejdź do sekcji Opinie

24,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 M20X1,5
Rozmiar gwintu 2 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 630 bar
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

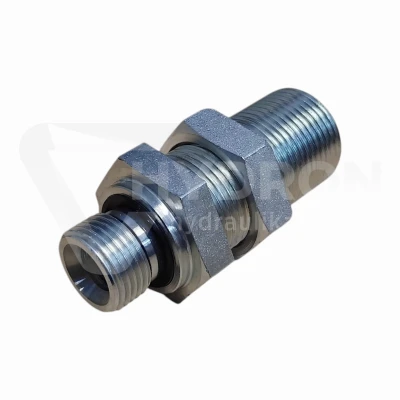

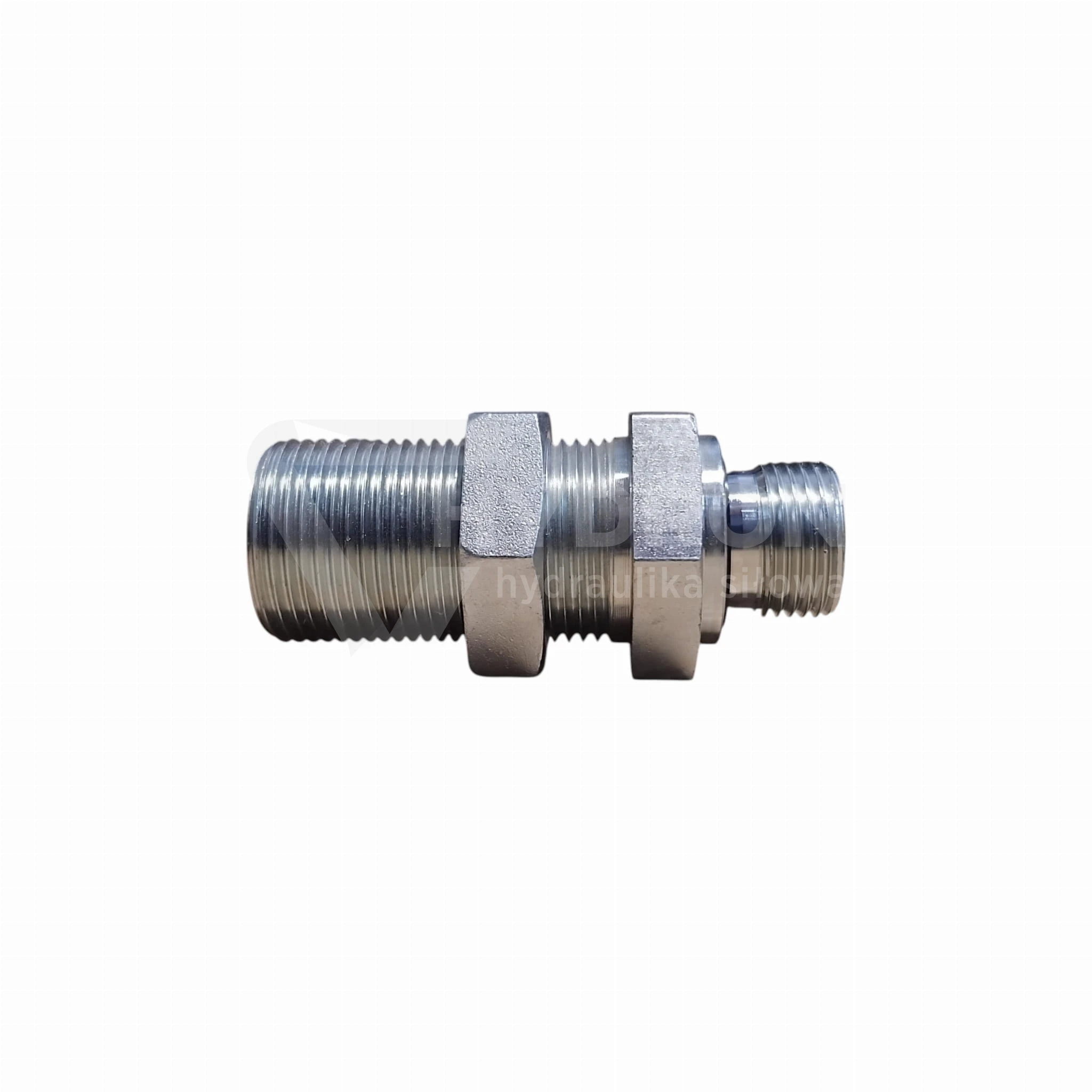

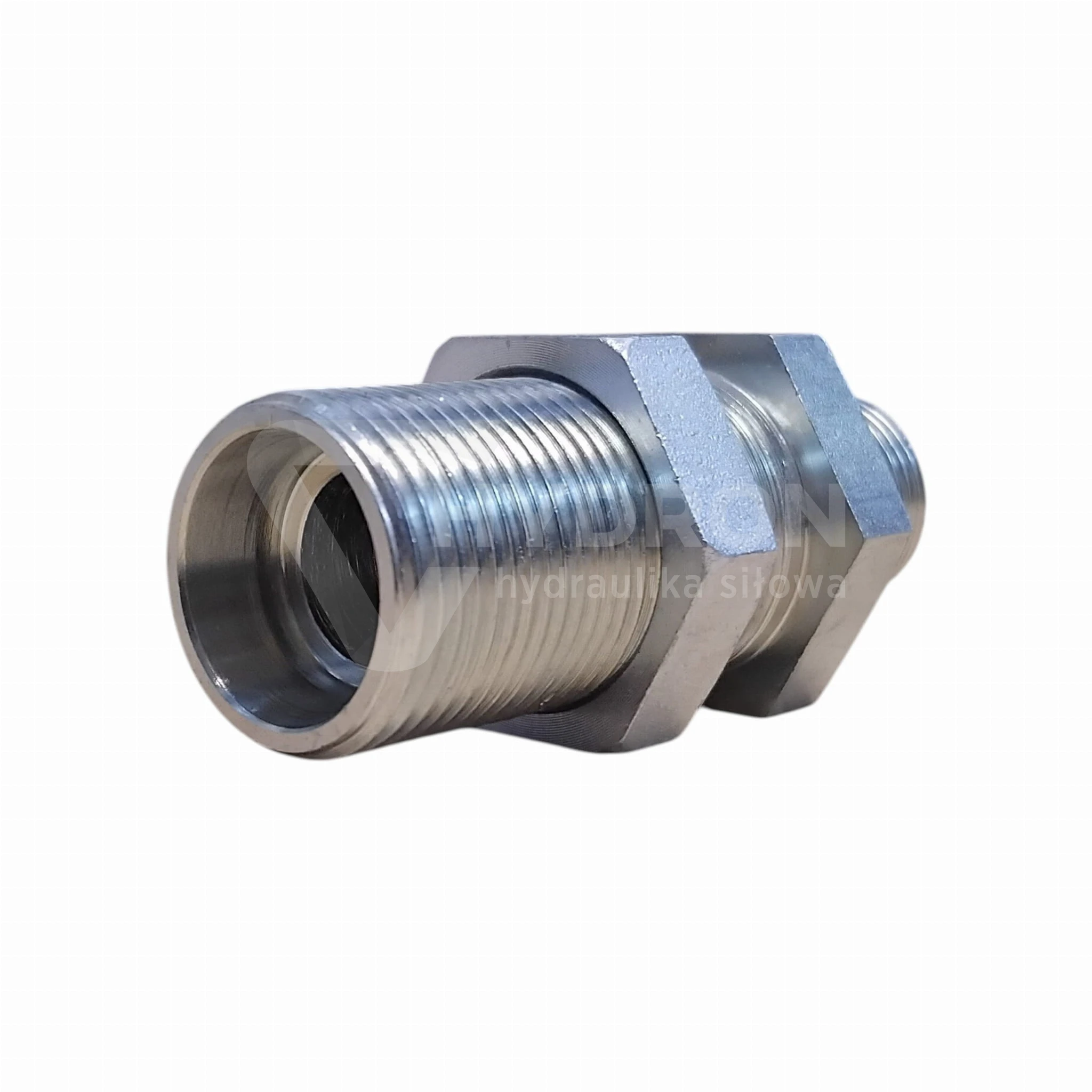

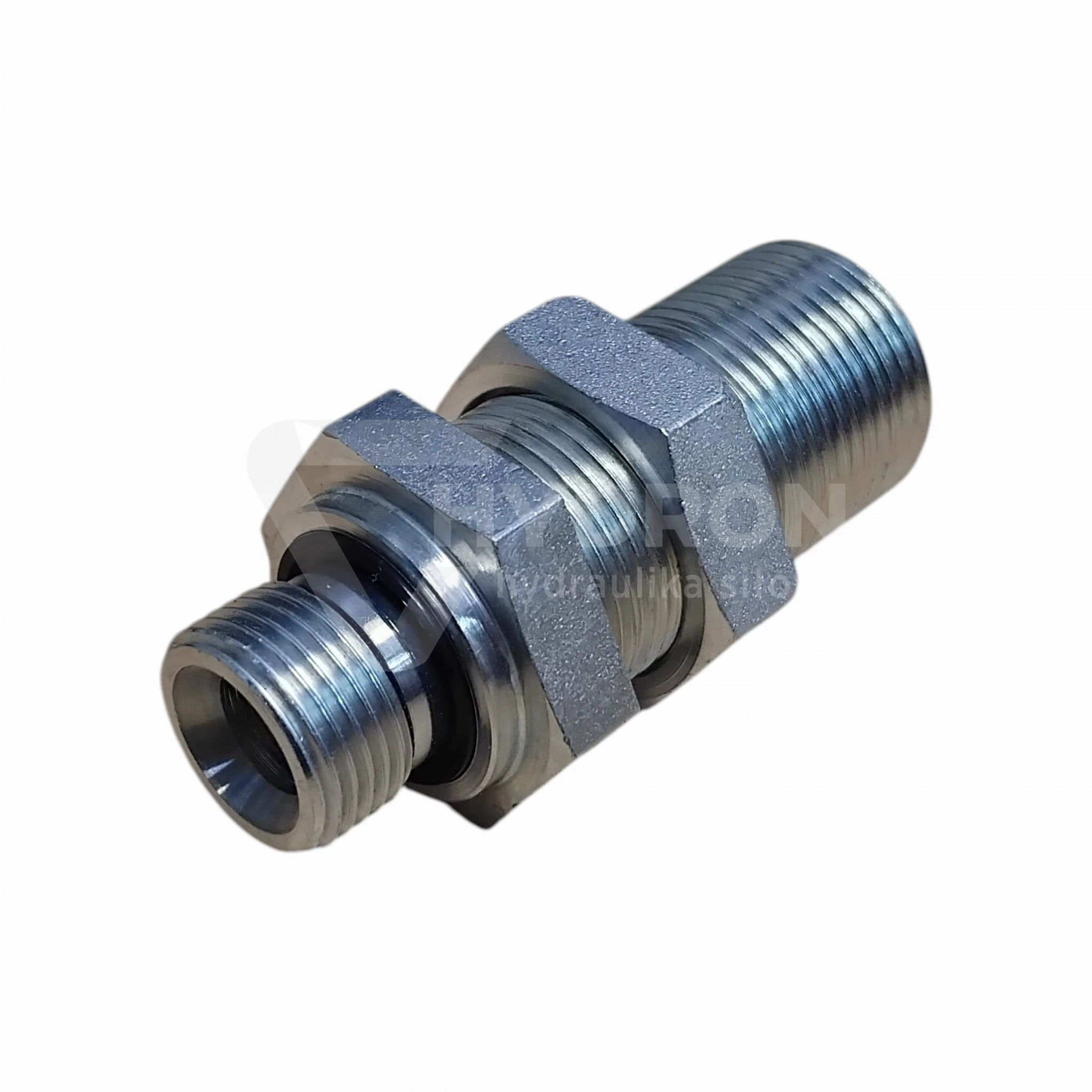

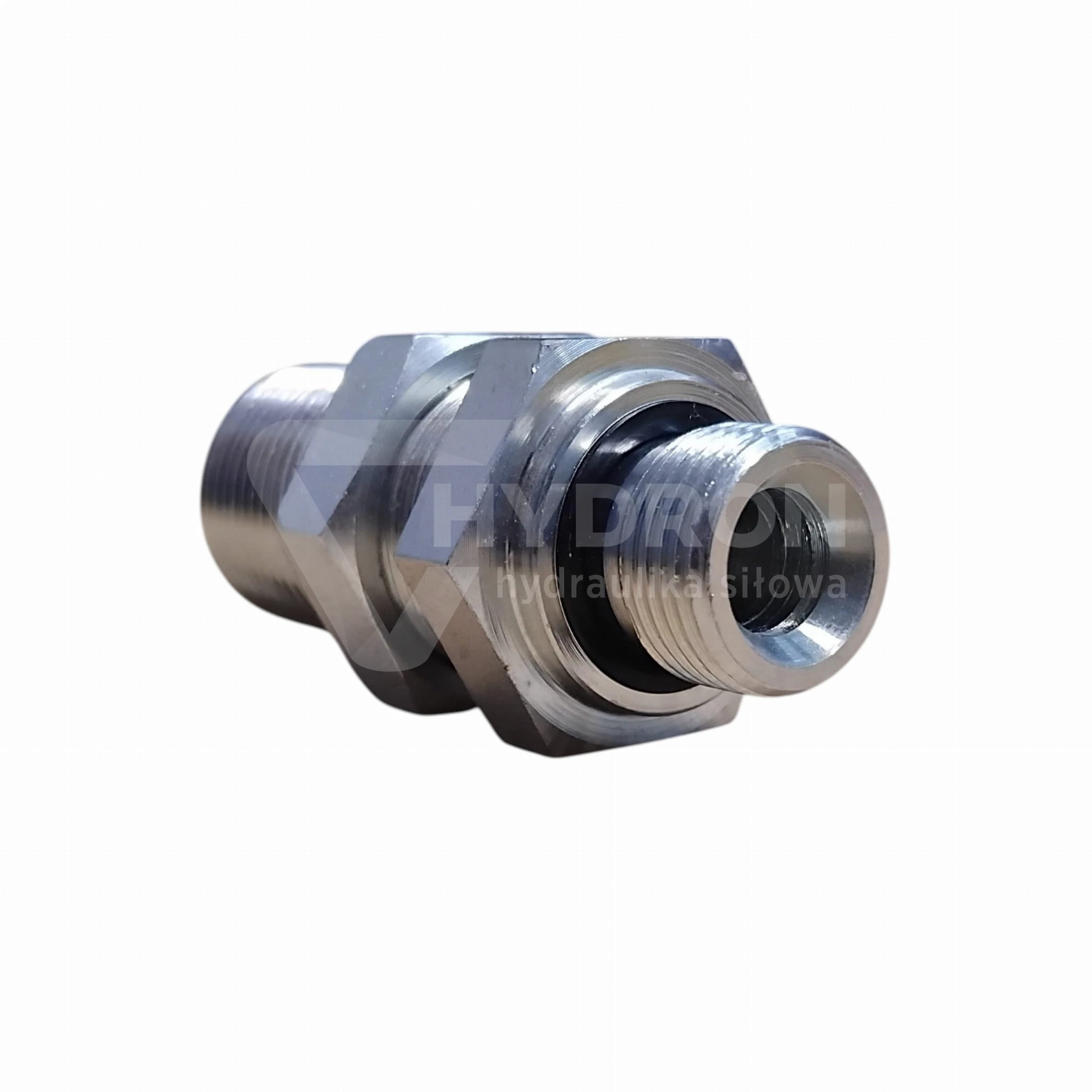

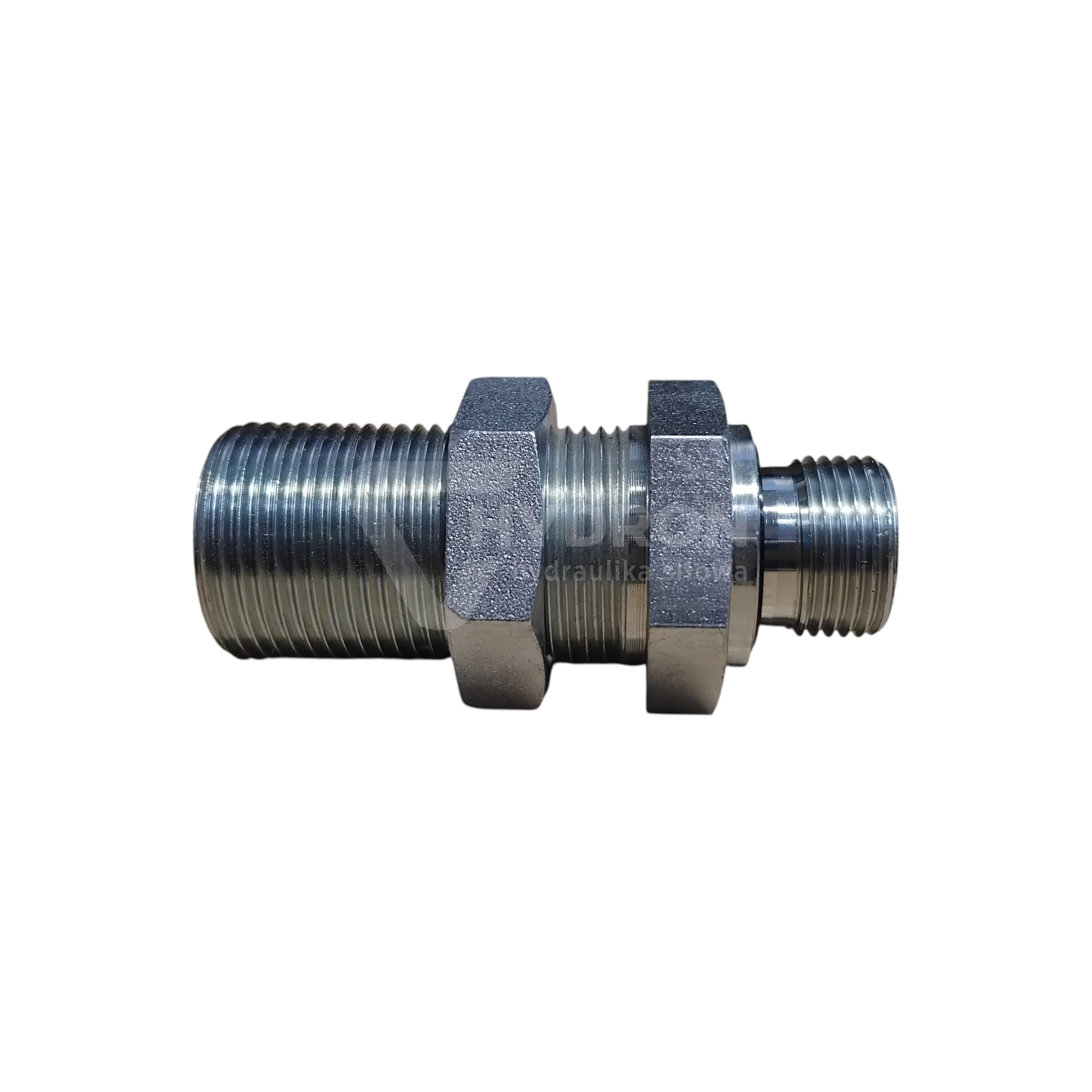

Złączka grodziowa 1/2"ED / M20x1,5 12S

Złączka grodziowa 1/2"ED / M20x1,5 12S jest elementem do wykonania przejścia hydraulicznego przez panel, gródź, płytę montażową lub konstrukcję maszyny. Łączy gwint calowy 1/2" BSP z gwintem metrycznym M20x1,5 w serii 12S. W praktyce jest to rozwiązanie do miejsc, w których przewód nie powinien być prowadzony luźno przez otwór, tylko ma zostać osadzony w stabilnym punkcie przyłączeniowym. Produkt pracuje przy ciśnieniu do 630 bar, ma długość całkowitą 61 mm i jest wykonany ze stali automatowej zabezpieczonej ocynkiem w pasywacji białej.

Produkt: złączka grodziowa 1/2"ED / M20x1,5 12S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Gwint 1: 1/2" BSP
Wymiar gwintu 1: 20,5-20,9 mm zewnętrznie / 18,6-19,0 mm wewnętrznie
Gwint 2: M20x1,5
Wymiar gwintu 2: 19,6-19,9 mm zewnętrznie / 18,2-18,6 mm wewnętrznie
Seria metryczna: 12S
Gwint większy: 1/2" BSP
Gwint mniejszy: M20x1,5
Całkowita długość: 61 mm
Ciśnienie pracy: 630 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: ZN-141-1 M20/1/2
Kod kreskowy EAN: 200000003647

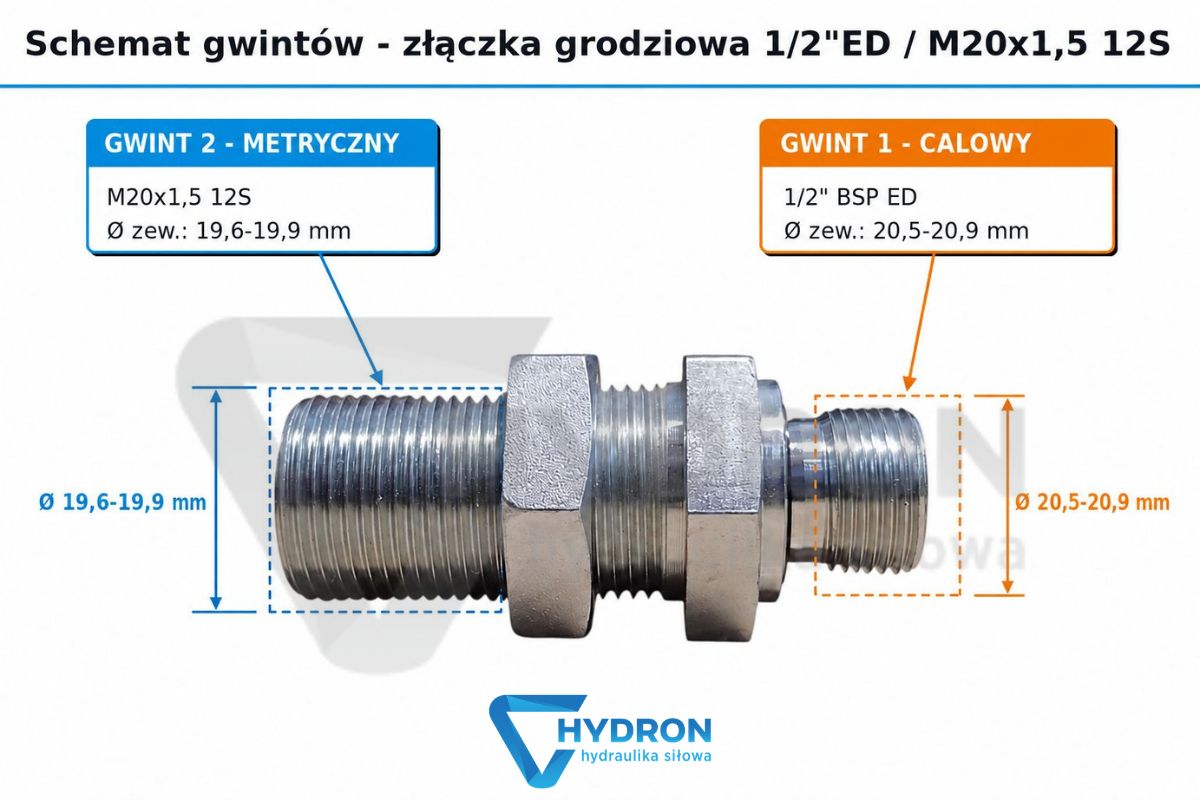

Złączka grodziowa 12ED M20x1,5 12S

Przejście przez panel bez luźnego prowadzenia przewodu

Złączka grodziowa 1/2"ED / M20x1,5 12S jest stosowana tam, gdzie instalacja hydrauliczna przechodzi przez stały element konstrukcyjny. Może to być panel maszyny, rama, płyta montażowa, wspornik, obudowa albo gródź oddzielająca dwie części układu. Takie rozwiązanie pozwala zbudować stały punkt podłączenia przewodu po obu stronach przegrody. W porównaniu ze zwykłym adapterem złączka grodziowa porządkuje instalację i ogranicza pracę przewodu bezpośrednio na gwincie. Podobne rozwiązania znajdziesz w kategorii złączki grodziowe calowo-metryczne BSP/M.

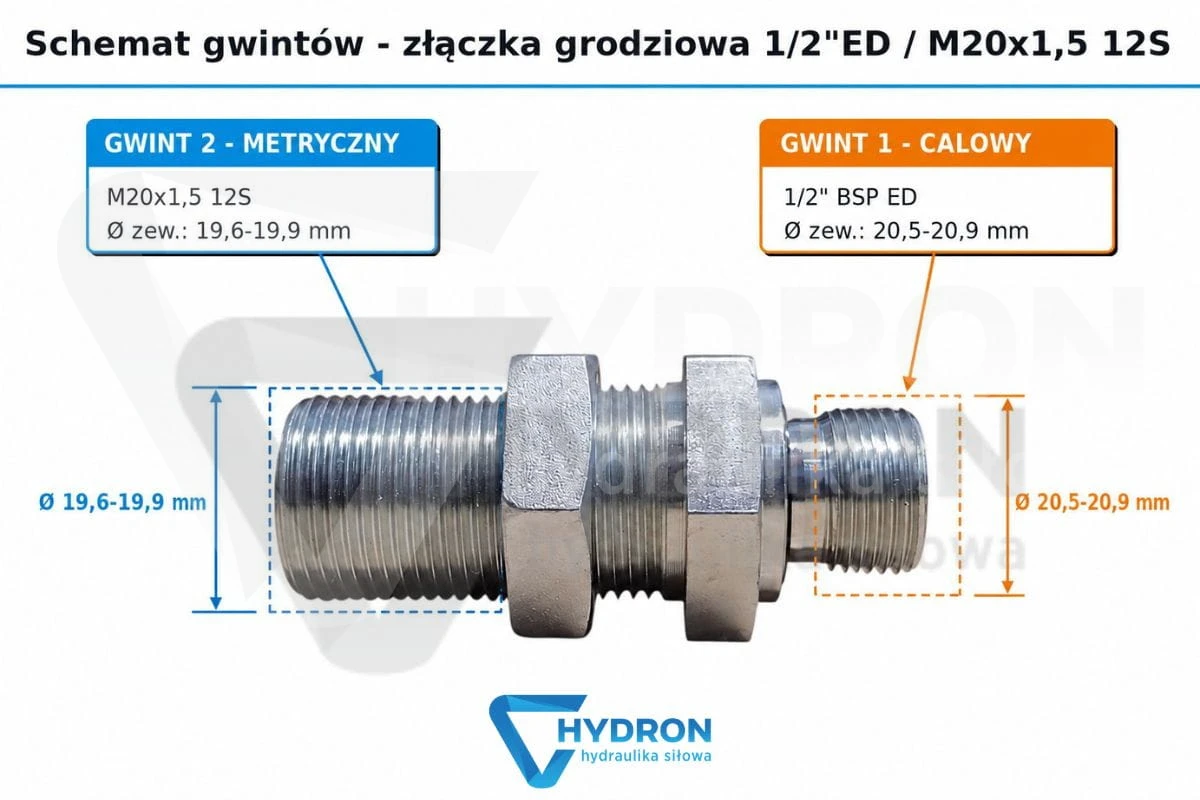

Gwint 1/2" BSP i M20x1,5 12S nie są zamienne

W tej złączce różnica między stroną calową i metryczną jest niewielka, ale technicznie bardzo ważna. Gwint większy to 1/2" BSP, natomiast gwint mniejszy to M20x1,5. Oba gwinty mają zbliżone średnice, dlatego przy pracy serwisowej łatwo o pomyłkę, szczególnie gdy stary element jest zabrudzony olejem albo był wcześniej dokręcany siłowo. Przed montażem trzeba sprawdzić średnicę, skok gwintu oraz serię 12S po stronie metrycznej. Dobór wyłącznie na podstawie wyglądu może skończyć się uszkodzeniem gwintu lub nieszczelnością po uruchomieniu układu.

Seria 12S po stronie metrycznej

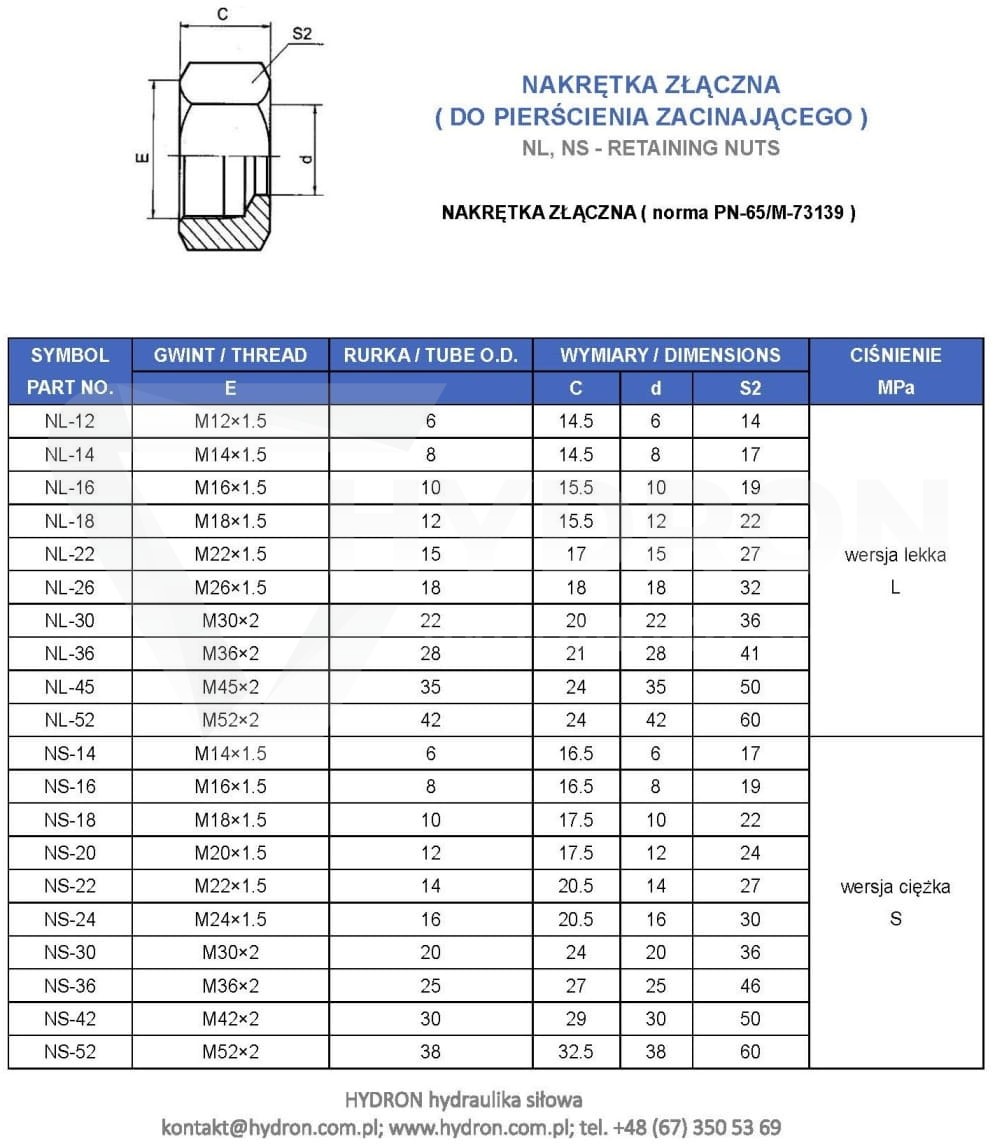

Oznaczenie 12S wskazuje serię ciężką po stronie metrycznej. Nie wystarczy więc potwierdzić samego gwintu M20x1,5. W instalacjach hydraulicznych liczy się również seria połączenia, stożek, nakrętka, pierścień oraz typ elementu współpracującego. Jeżeli po stronie metrycznej instalacja jest oparta na rurze 12S, do kompletacji mogą być potrzebne nakrętka złączna M20x1,5 na rurkę 12S oraz pierścień zacinający na rurkę 12S. Dzięki temu połączenie jest dobierane jako zestaw, a nie jako przypadkowe dopasowanie gwintów.

ED po stronie BSP i szczelność połączenia

Oznaczenie ED przy stronie 1/2" BSP oznacza wykonanie z uszczelnieniem elastomerowym. To istotne, ponieważ nie każda złączka BSP pracuje w takim samym sposobie uszczelnienia. W instalacji hydraulicznej szczelność zależy od pełnej zgodności elementów, a nie tylko od tego, czy gwint da się wkręcić. Jeśli element współpracujący nie jest przygotowany pod ED, połączenie może wyglądać poprawnie, ale po wzroście ciśnienia zacznie przepuszczać olej. Przed montażem warto sprawdzić stan powierzchni uszczelniającej, czystość gwintu i brak uszkodzeń na starej części.

Ciśnienie 630 bar wymaga kontroli całego odcinka

Parametr 630 bar jest wysoki jak na niewielki element grodziowy, ale nie oznacza automatycznie, że cały fragment instalacji może pracować z takim ciśnieniem. Ograniczeniem może być przewód, końcówka, rura, nakrętka, pierścień, uszczelnienie albo element, do którego złączka zostanie podłączona. Przy wymianie grodziówki warto sprawdzić cały odcinek, zwłaszcza jeśli poprzednia część była kilka razy dokręcana, przeciekała albo pracowała pod naprężeniem. Do kontroli ciśnienia i diagnostyki układu można wykorzystać manometry hydrauliczne.

Kiedy grodziówka jest lepsza niż zwykły adapter

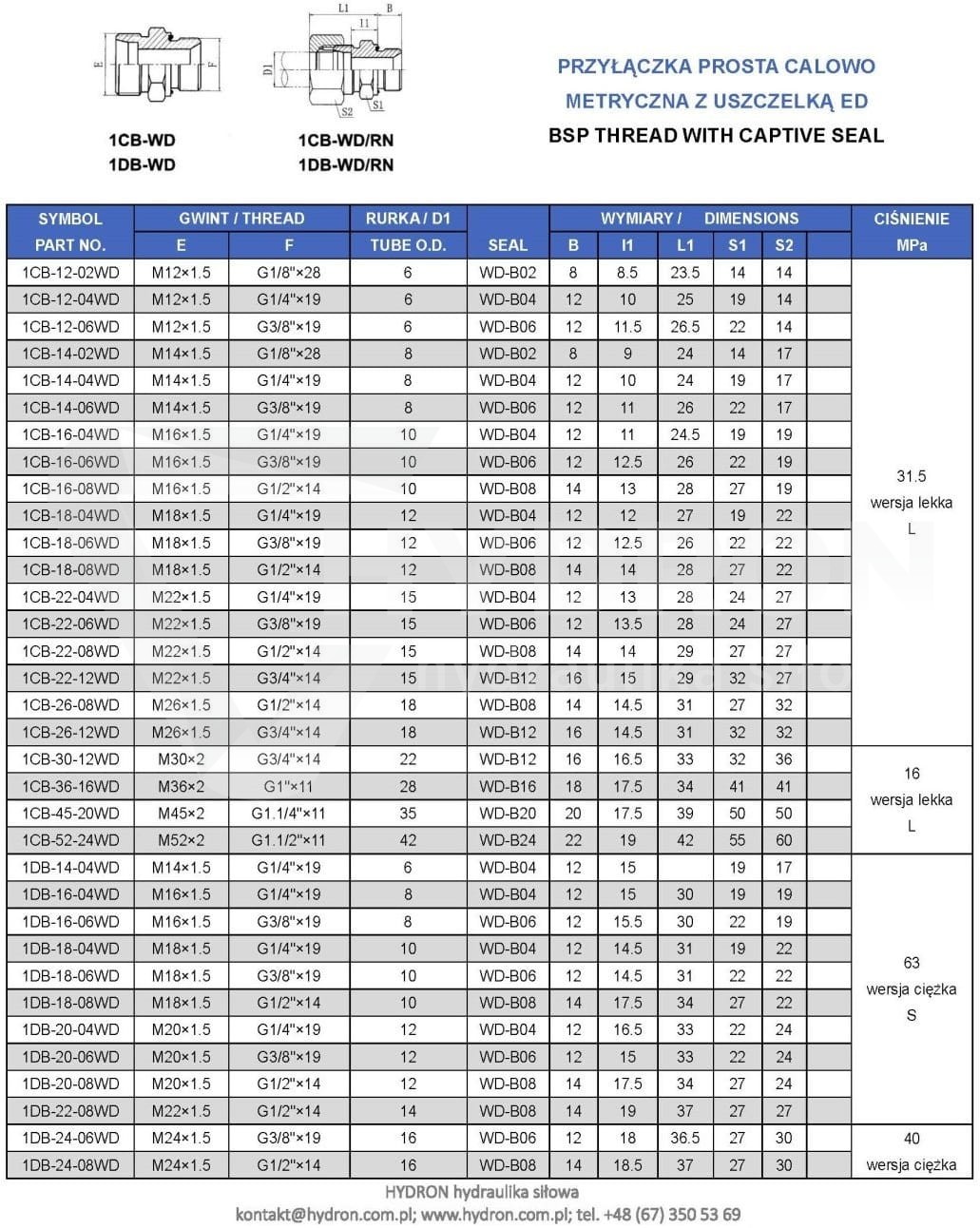

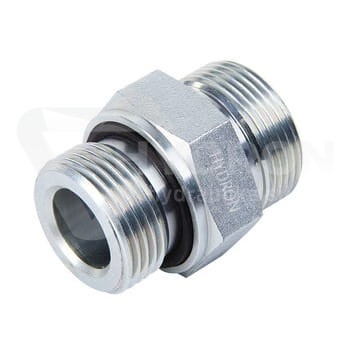

Zwykły adapter łączy dwa gwinty, ale nie stabilizuje przejścia przez panel. Złączka grodziowa 1/2"ED / M20x1,5 12S ma inne zadanie. Pozwala osadzić połączenie w konstrukcji i rozdzielić instalację po obu stronach przegrody. To przydatne w maszynach mobilnych, gdzie przewody są narażone na drgania, uderzenia, brud i pracę konstrukcji. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, należy dobrać właściwe przyłączki proste hydrauliczne, a nie stosować złączki grodziowej poza jej funkcją.

Montaż bez naprężania węża lub rury

Podczas montażu trzeba zadbać, aby złączka była stabilnie osadzona w otworze, a przewody po obu stronach nie wymuszały jej położenia. Zbyt krótki wąż, skręcona końcówka kątowa albo sztywna rura ustawiona pod naprężeniem mogą przenosić siły na gwint i uszczelnienie. Wtedy połączenie może zacząć przeciekać mimo właściwie dobranej części. Jeżeli przewód ma być wykonany pod konkretną maszynę, warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistego przebiegu instalacji.

Najczęstsze błędy przy doborze M20x1,5 12S

Najczęstszy błąd to potraktowanie tej części jako zwykłej redukcji 1/2" na M20. Drugi błąd to pominięcie serii 12S i dobranie elementu po samym gwincie M20x1,5. Trzeci problem pojawia się przy porównywaniu wyłącznie zdjęcia. Karta produktu wskazuje, że zdjęcie jest poglądowe, dlatego o doborze powinny decydować parametry: gwint 1/2" BSP, gwint M20x1,5, seria 12S, ciśnienie 630 bar, długość 61 mm i zastosowanie jako złączka grodziowa. Jeśli część zdemontowana z maszyny nie ma czytelnych oznaczeń, lepiej porównać gwinty niż montować element siłowo.

Ochrona przewodu przy przejściu przez przegrodę

Przejście przez panel często znajduje się blisko krawędzi konstrukcji. Złączka stabilizuje punkt połączenia, ale nie chroni przewodu na całej długości. Jeżeli wąż może ocierać się o ramę, osłonę lub element ruchomy, warto zastosować osłony spiralne na węże hydrauliczne. Przy instalacjach rurowych ważne jest również prawidłowe podparcie rury po obu stronach panelu. Brak podparcia powoduje, że złączka przejmuje obciążenia, których nie powinna przenosić.

Stabilizacja instalacji po obu stronach grodzi

Złączka grodziowa nie powinna być jedynym elementem utrzymującym przewód lub rurę. Przy dłuższych odcinkach trzeba zaplanować dodatkowe mocowania, szczególnie w maszynach mobilnych i urządzeniach pracujących w drganiach. Do stabilizacji instalacji służą uchwyty i obejmy do rur oraz przewodów. Dobre podparcie ogranicza ruch przewodu, zmniejsza ryzyko luzowania połączenia i poprawia trwałość całej instalacji hydraulicznej.

Warianty do porównania przy identyfikacji części

Jeżeli stara część została zdemontowana i nie ma pewności co do wymiaru, warto porównać kilka bliskich wariantów. Przy przejściu metrycznym bez strony BSP można sprawdzić złączkę grodziową M20x1,5 12S. Przy zbliżonych wymiarach pomocna może być także złączka grodziowa 1/2"ED / M22x1,5 15L albo złączka grodziowa 1/2"ED / M18x1,5 12L. Porównanie serii i wymiarów jest bezpieczniejsze niż dobór produktu wyłącznie po podobnym wyglądzie.

Pomoc Hydron przy doborze złączki grodziowej

Przy doborze złączki grodziowej 1/2"ED / M20x1,5 12S najlepiej podać oba gwinty, serię metryczną, ciśnienie pracy, długość elementu i miejsce montażu. Hydron dostarcza złączki grodziowe, przyłączki, przewody, końcówki, rury, osłony i elementy mocujące do układów hydrauliki siłowej. Jeżeli nie ma pewności, czy właściwy będzie wariant 1/2"ED / M20x1,5 12S, grodziówka metryczna M20x1,5 czy inny adapter BSP/M, warto zweryfikować część przed zakupem. To ogranicza ryzyko błędu i skraca czas naprawy maszyny.

Faq

Czy złączka grodziowa 1/2"ED / M20x1,5 12S służy do montażu przez panel?

Tak. To złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, płytę montażową lub element konstrukcyjny maszyny.

Jakie gwinty ma złączka grodziowa 1/2"ED / M20x1,5 12S?

Produkt ma gwint 1/2" BSP po stronie calowej oraz gwint metryczny M20x1,5 w serii 12S.

Który gwint jest większy w tej złączce?

Gwint większy to 1/2" BSP, a gwint mniejszy to M20x1,5. Różnica wymiarowa jest niewielka, dlatego przed montażem trzeba sprawdzić oba standardy.

Co oznacza ED przy gwincie 1/2" BSP?

ED oznacza uszczelnienie elastomerowe po stronie BSP. Element współpracujący musi być zgodny z takim sposobem uszczelnienia.

Jakie ciśnienie pracy ma ta złączka?

Ciśnienie pracy wynosi 630 bar. Cały układ hydrauliczny trzeba jednak oceniać według parametrów najsłabszego elementu instalacji.

Jaka jest długość całkowita złączki?

Długość całkowita złączki wynosi 61 mm.

Czy można stosować tę złączkę jako zwykłą redukcję?

Nie warto traktować jej jako zwykłej redukcji. To złączka grodziowa do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu albo rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki 1/2"ED / M20x1,5 12S?

Przed zakupem należy sprawdzić gwint 1/2" BSP, gwint M20x1,5, serię 12S, długość 61 mm, ciśnienie pracy, uszczelnienie ED oraz miejsce montażu w panelu lub grodzi.
