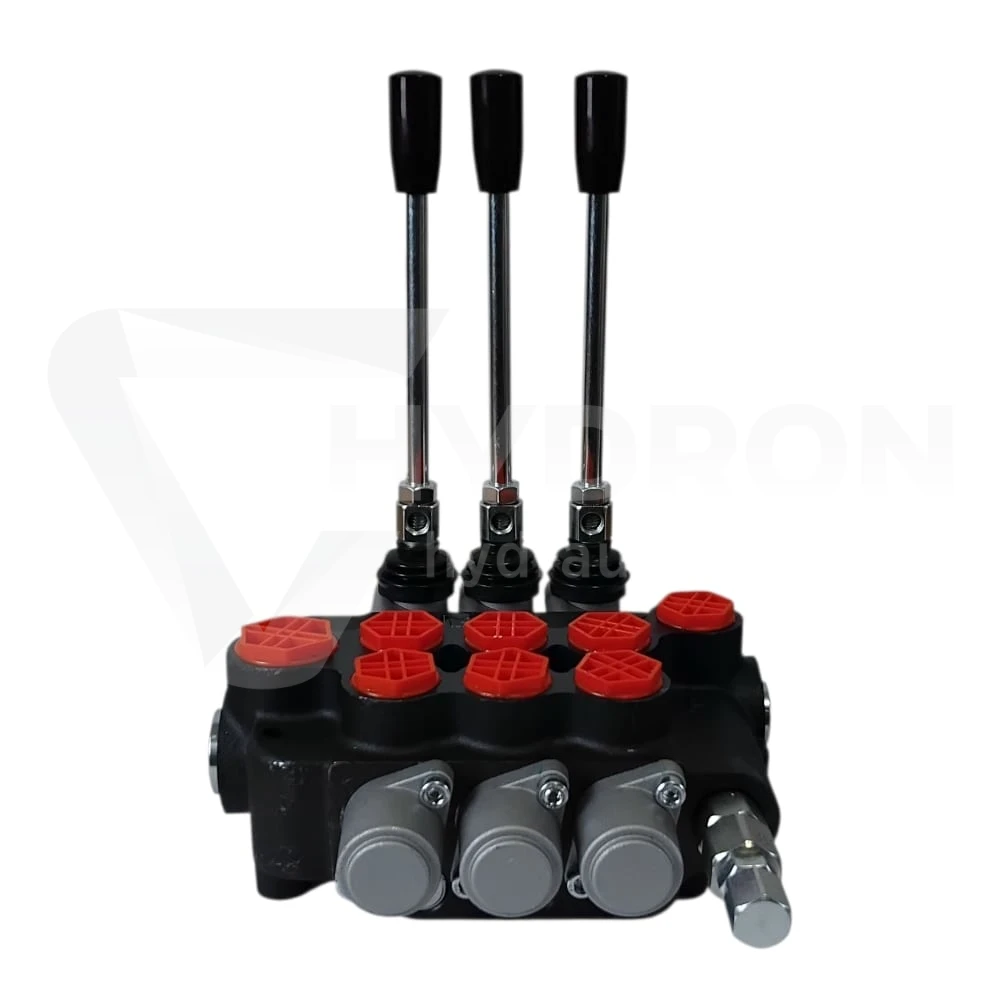

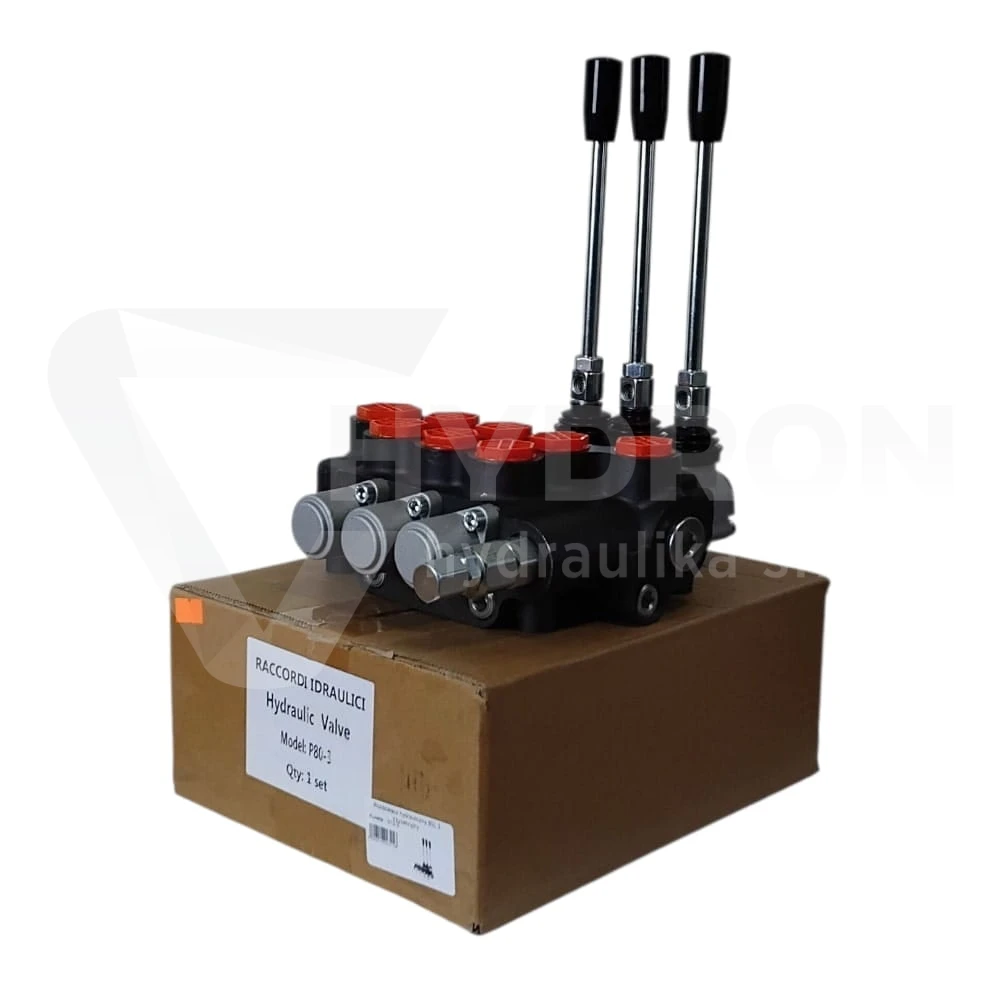

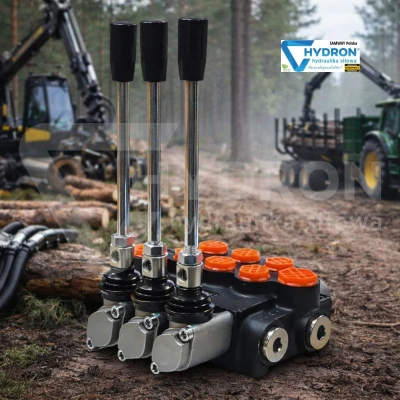

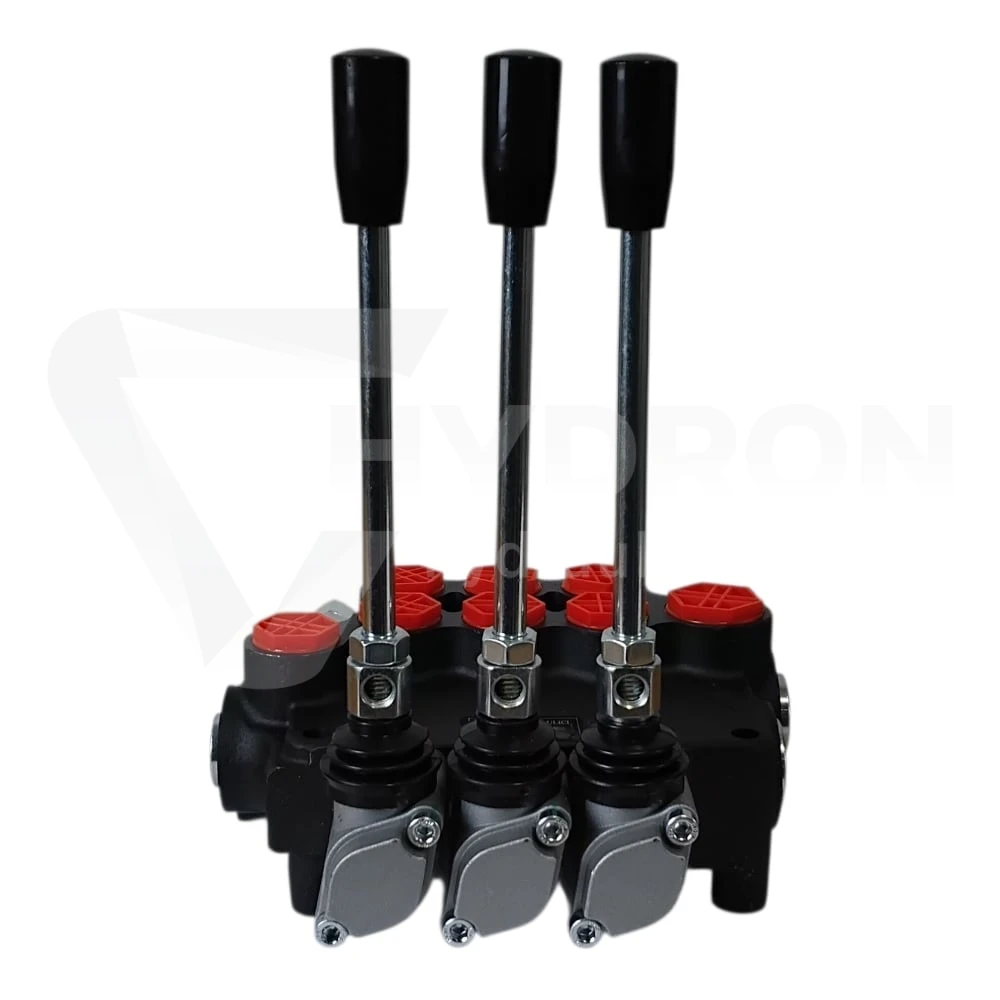

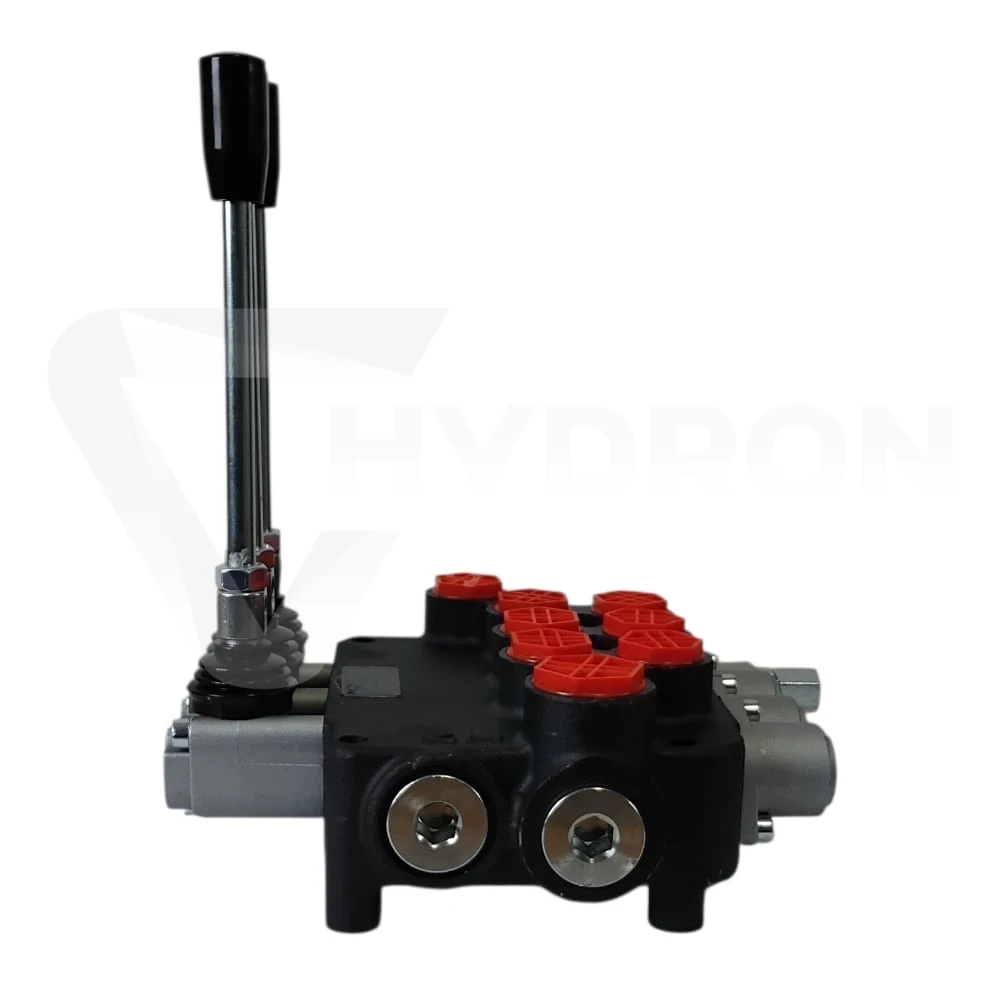

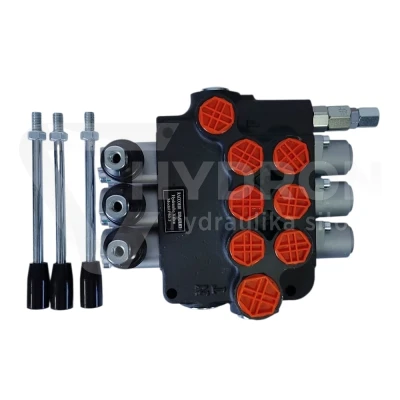

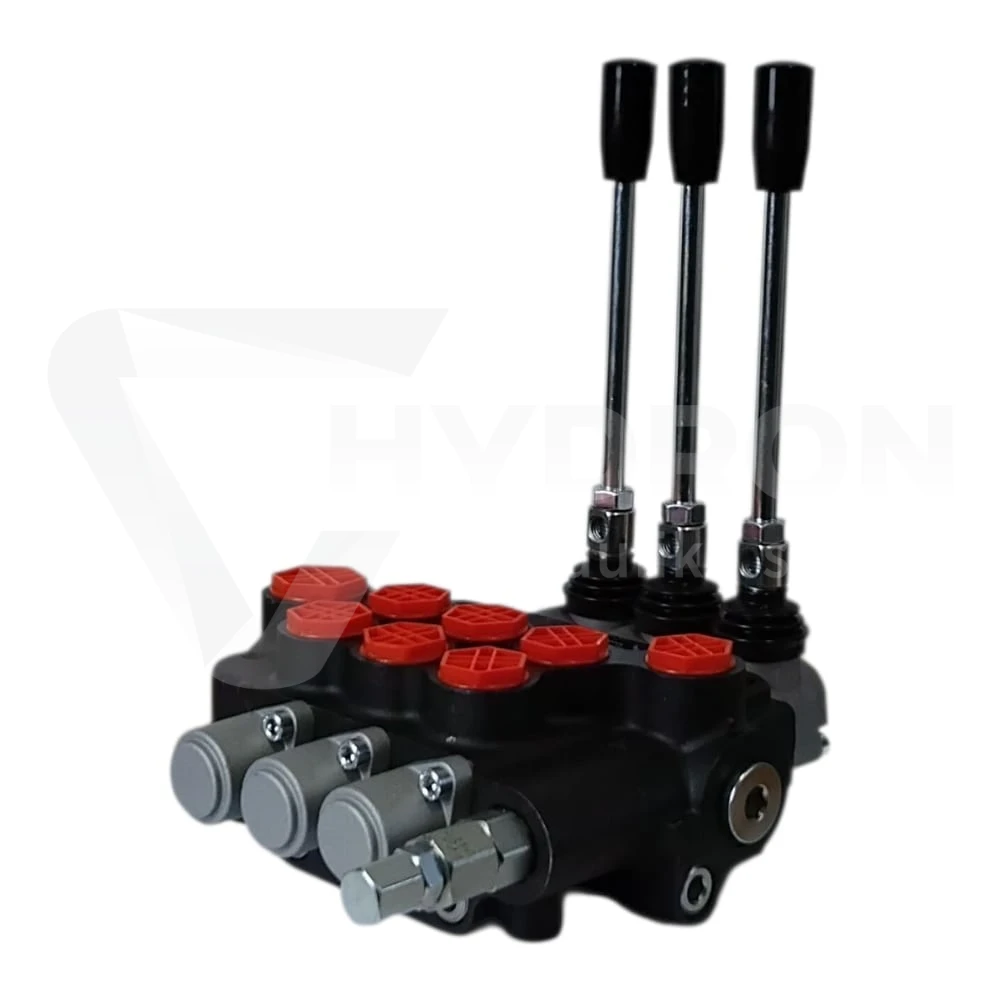

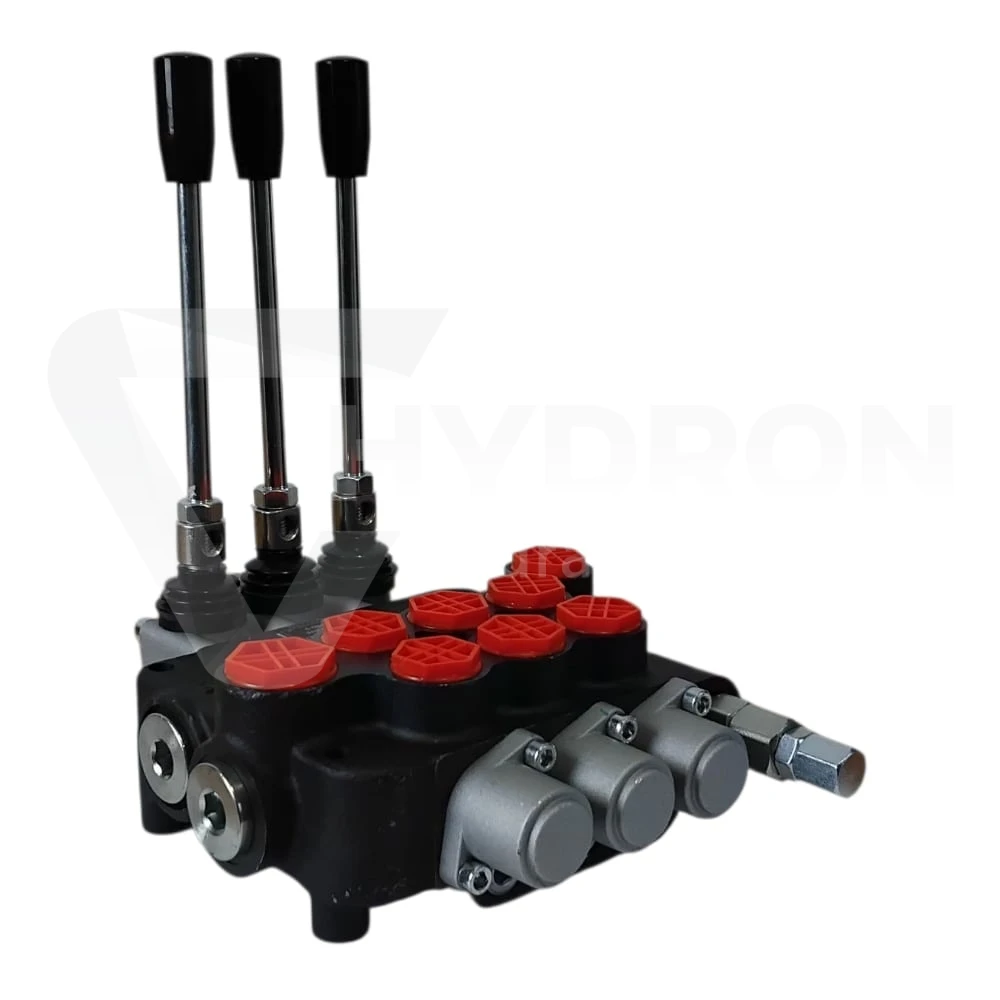

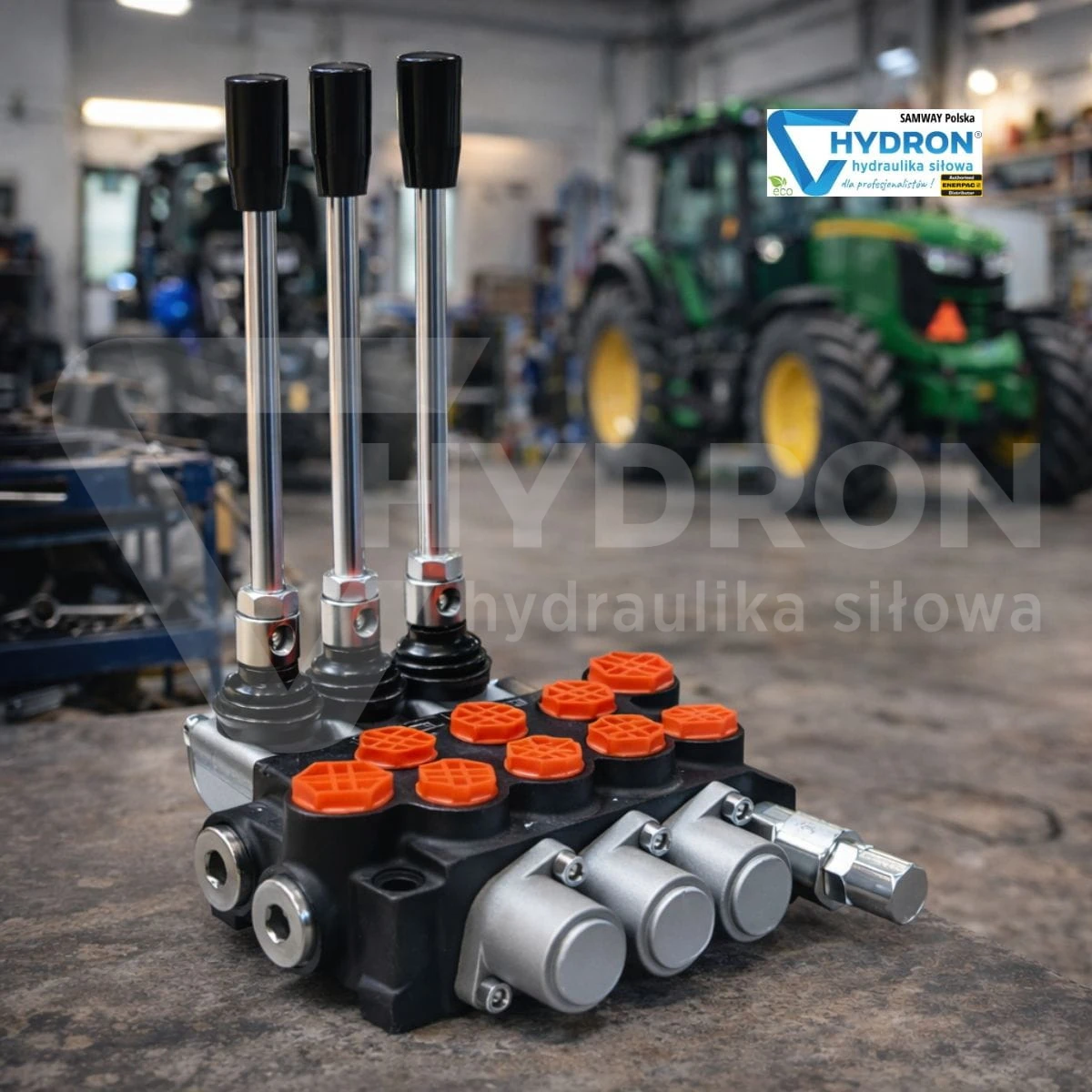

Rozdzielacz hydrauliczny 80L 3 sekcyjny monoblok

Czym jest rozdzielacz hydrauliczny 80L 3 sekcyjny

Rozdzielacz hydrauliczny 80L 3 sekcyjny jest elementem sterującym przepływem oleju w układach hydrauliki siłowej. Jego zadaniem jest kierowanie strumienia oleju hydraulicznego do odpowiednich odbiorników, najczęściej do siłowników hydraulicznych, dzięki czemu możliwe jest wykonywanie ruchów roboczych w maszynach i urządzeniach. Tego typu rozdzielacze stosowane są wszędzie tam, gdzie potrzebna jest ręczna kontrola kilku obwodów hydraulicznych jednocześnie. Trzy sekcje robocze pozwalają operatorowi sterować trzema niezależnymi funkcjami maszyny z jednego kompaktowego bloku.

Budowa rozdzielacza hydraulicznego monoblok

Rozdzielacz hydrauliczny 80L wykonany jest w konstrukcji monoblokowej. Oznacza to, że cały korpus rozdzielacza stanowi jedną zwartą bryłę, co znacząco zwiększa jego trwałość oraz ogranicza liczbę potencjalnych miejsc nieszczelności. W korpusie znajdują się trzy sekcje sterowane ręcznie za pomocą dźwigni. Każda sekcja posiada własny suwak sterujący przepływem oleju hydraulicznego. Dźwignie pracują na sprężynie, dzięki czemu po zwolnieniu automatycznie wracają do położenia neutralnego. Rozdzielacz wyposażony jest także w zawór przelewowy oraz zawór zwrotny, które odpowiadają za zabezpieczenie instalacji hydraulicznej przed przeciążeniem i stabilną pracę całego układu.

Zasada działania rozdzielacza hydraulicznego

Podczas pracy pompa hydrauliczna tłoczy olej do rozdzielacza, który następnie kieruje medium robocze do odpowiednich portów roboczych prowadzących do siłowników. W zależności od położenia dźwigni operator może sterować ruchem siłownika w jednym lub w drugim kierunku. W położeniu neutralnym przepływ oleju pozostaje w stanie spoczynku lub jest kierowany dalej w układzie zgodnie z konstrukcją instalacji hydraulicznej. Rozdzielacz hydrauliczny 80L 3 sekcyjny umożliwia jednoczesne sterowanie kilkoma funkcjami maszyny, co znacznie zwiększa wydajność pracy oraz komfort obsługi.

Zastosowanie rozdzielacza hydraulicznego 80L

Rozdzielacze o przepływie 80 litrów na minutę stosowane są w wielu typach maszyn i urządzeń hydraulicznych. Najczęściej spotyka się je w maszynach rolniczych, ładowaczach czołowych, przyczepach wywrotkach, maszynach budowlanych oraz urządzeniach leśnych. Rozdzielacz hydrauliczny 3 sekcyjny sprawdza się również w różnego rodzaju agregatach hydraulicznych, układach sterowania w warsztatach oraz w instalacjach hydrauliki mobilnej i przemysłowej. Dzięki dużemu przepływowi może współpracować z wydajniejszymi pompami hydraulicznymi, co pozwala na sprawną pracę całego układu.

Parametry pracy i możliwości regulacji

Rozdzielacz hydrauliczny 80L przeznaczony jest do pracy w instalacjach o wysokim ciśnieniu roboczym. Maksymalne ciśnienie pracy wynosi do 300 bar, co umożliwia jego zastosowanie w wymagających układach hydrauliki siłowej. Urządzenie posiada zawór przelewowy ustawiony fabrycznie na około 180 bar z możliwością regulacji. Dzięki temu można dopasować parametry pracy rozdzielacza do konkretnego układu hydraulicznego. Konstrukcja rozdzielacza umożliwia współpracę zarówno z siłownikami jednostronnego działania, jak i z siłownikami dwustronnego działania.

Jak dobrać odpowiedni rozdzielacz hydrauliczny

Dobór rozdzielacza hydraulicznego powinien być uzależniony od kilku istotnych parametrów instalacji hydraulicznej. Najważniejsze z nich to wydajność pompy hydraulicznej, liczba sekcji roboczych, maksymalne ciśnienie pracy oraz rodzaj gwintów przyłączeniowych. W przypadku tego modelu gwinty wyjściowe do siłowników mają rozmiar 1/2 cala, natomiast przyłącza zasilania i powrotu są odpowiednio dopasowane do instalacji o większym przepływie oleju. Należy również zwrócić uwagę na typ siłowników stosowanych w maszynie oraz na sposób pracy sekcji rozdzielacza.

Najczęstsze błędy przy wyborze rozdzielacza

Jednym z najczęstszych problemów jest zastosowanie rozdzielacza o zbyt małym przepływie w stosunku do wydajności pompy hydraulicznej. Może to powodować spadki wydajności układu oraz nadmierne nagrzewanie oleju hydraulicznego. Innym częstym błędem jest niedopasowanie gwintów przyłączeniowych lub nieprawidłowe ustawienie zaworu przelewowego. Warto również zwrócić uwagę na poprawne podłączenie przewodów hydraulicznych oraz właściwe dobranie elementów takich jak węże hydrauliczne, złączki hydrauliczne oraz siłowniki hydrauliczne, które współpracują z rozdzielaczem w układzie.

Wsparcie techniczne i dobór elementów hydrauliki w Hydron

Dobór odpowiedniego rozdzielacza hydraulicznego nie zawsze jest prosty, dlatego warto skorzystać z pomocy specjalistów. Hydron od wielu lat zajmuje się dystrybucją elementów hydrauliki siłowej oraz doradztwem technicznym w zakresie budowy instalacji hydraulicznych. W ofercie dostępne są rozdzielacze hydrauliczne, węże hydrauliczne, złącza, siłowniki oraz wiele innych elementów niezbędnych do budowy i modernizacji układów hydraulicznych. Dzięki dużej dostępności produktów oraz doświadczeniu zespołu możliwe jest szybkie dopasowanie odpowiednich komponentów do konkretnej maszyny lub instalacji.

Cechy rozdzielacza:

• Rozdzielacz trzysekcyjny o wydajności 80 l/min

• Funkcja pływająca w jednej sekcji z mechanicznym zatrzaskiem

• Sterowanie siłownikami jedno- i dwustronnego działania

• Zawory przelewowy i zwrotny w standardzie

• Solidna konstrukcja z produkcji bułgarskiej

• Sprężynowy powrót dźwigni do pozycji neutralnej

Specyfikacja techniczna

• Liczba sekcji: 3 (w tym jedna z pozycją pływającą)

• Wydajność nominalna: 80 l/min

• Gwint zasilania: BSP 1/2"

• Gwint powrotu: BSP 3/4"

• Gwint wyjść na siłowniki: BSP 1/2"

• Pozycje dźwigni: neutralna, wysuw, wsuw, tryb pływający (zatrzask)

• Zakres temperatur pracy: od -40°C do +60°C

• Maksymalne ciśnienie robocze: 300 bar

• Zawór przelewowy: ustawiony fabrycznie na 180 bar, z regulacją

FAQ

Czy rozdzielacz hydrauliczny 80L 3 sekcyjny nadaje się do maszyn rolniczych? Tak, tego typu rozdzielacze bardzo często stosowane są w ładowaczach czołowych, przyczepach wywrotkach oraz w innych maszynach rolniczych wymagających sterowania kilkoma funkcjami hydraulicznymi.

Czy rozdzielacz posiada zawór przelewowy? Tak, rozdzielacz wyposażony jest w zawór przelewowy, który zabezpiecza układ hydrauliczny przed nadmiernym wzrostem ciśnienia.

Jakie ciśnienie pracy dopuszcza rozdzielacz hydrauliczny 80L? Maksymalne ciśnienie pracy wynosi do 300 bar, co pozwala stosować go w wielu instalacjach hydrauliki siłowej.

Czy rozdzielacz może współpracować z siłownikami dwustronnego działania? Tak, rozdzielacz może sterować zarówno siłownikami jednostronnego działania jak i siłownikami dwustronnego działania.

Do czego służy sekcja pływająca w rozdzielaczu hydraulicznym? Sekcja pływająca umożliwia swobodny przepływ oleju pomiędzy komorami siłownika, co pozwala elementowi roboczemu maszyny swobodnie dopasowywać się do podłoża.
