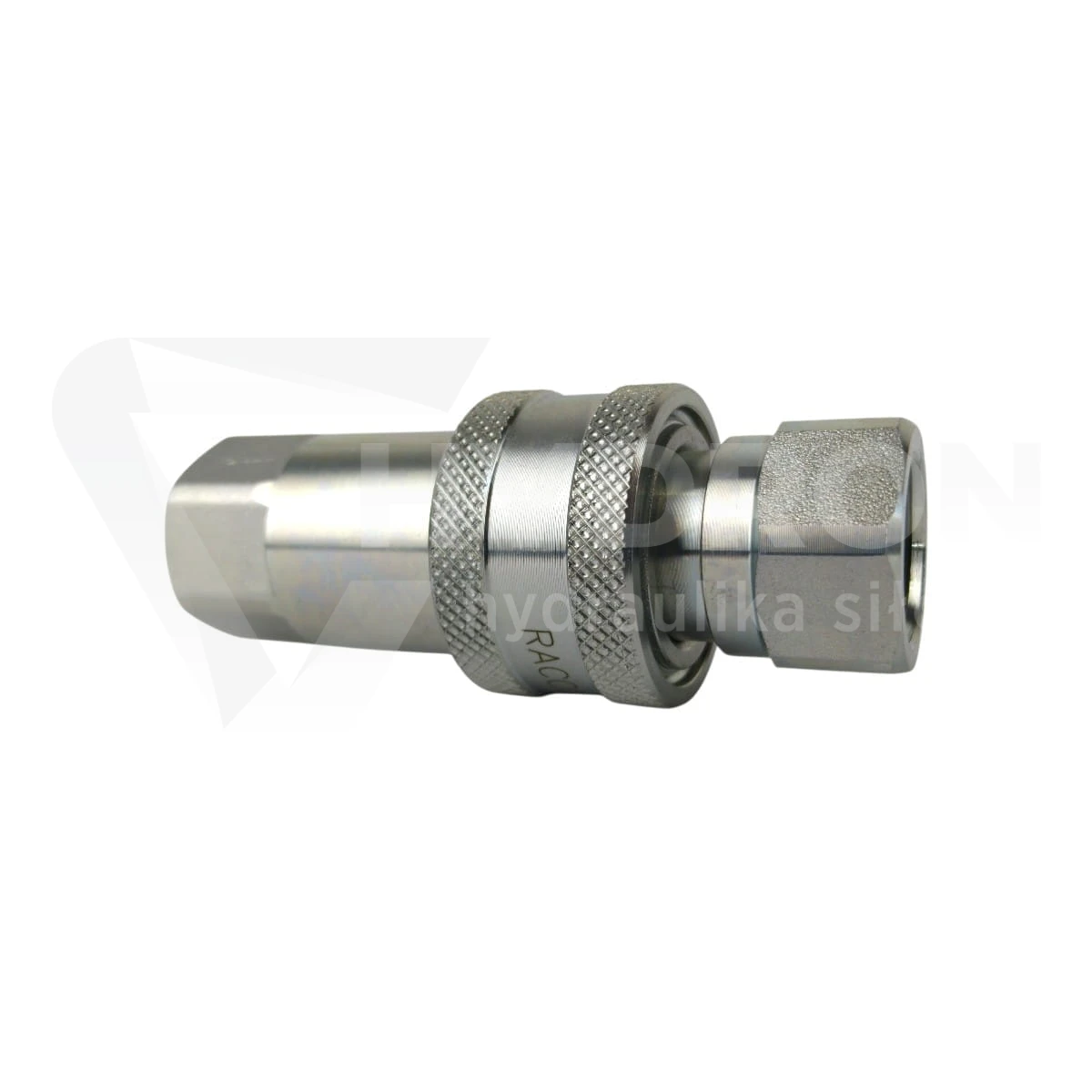

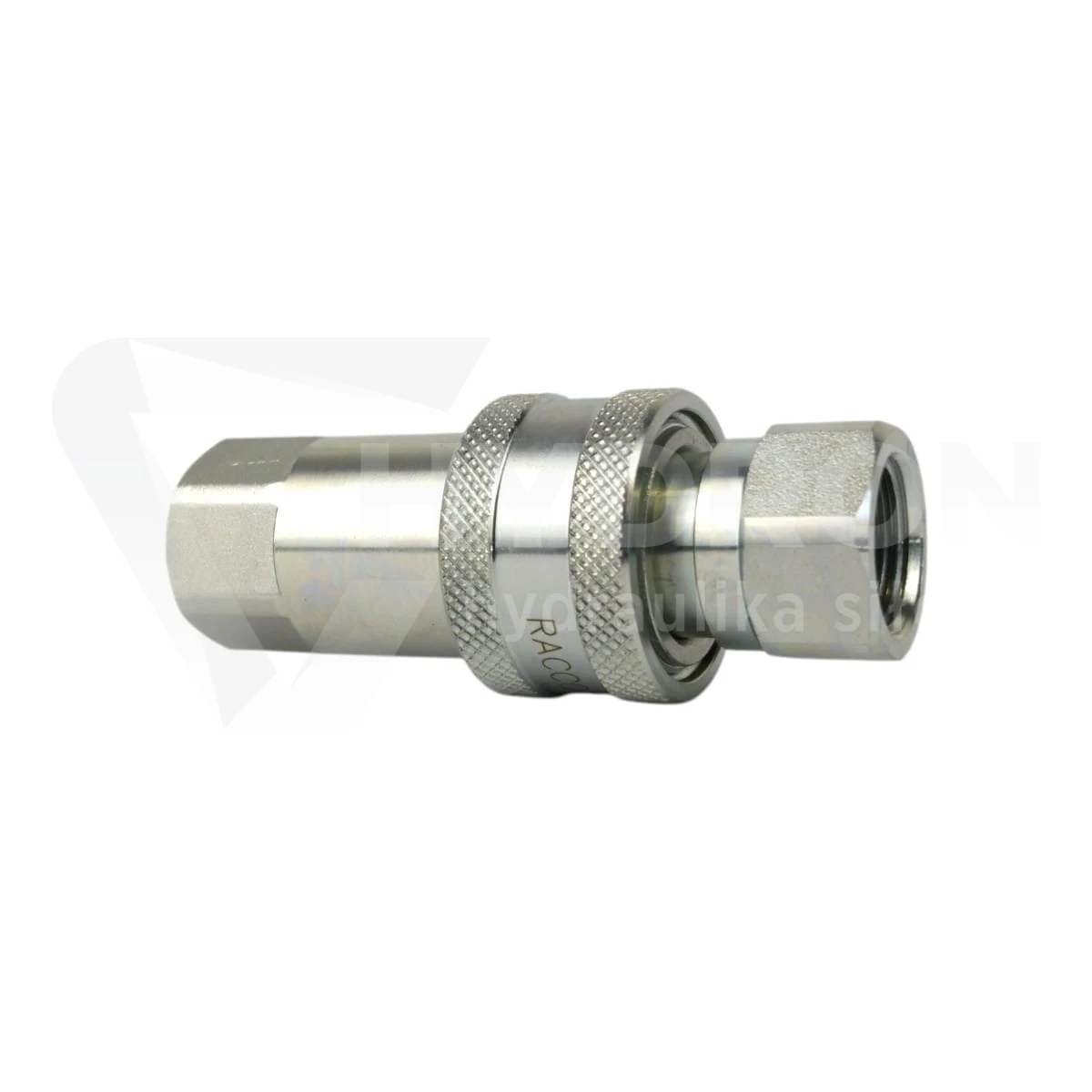

Zestaw szybkozłącza grzybkowego 3/4" (gniazdo+wtyczka)

Przejdź do sekcji Opinie

81,30 zł

Ceny podane bez kosztów dostawy.

Ilość

zestaw

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ szybkozłącza szybkozłącze grzybkowe
Rodzaj komplet ( wtyk + gniazdo )
Rozmiar gwintu 3/4'' BSP
Typ gwintu gwint wewnętrzny
Ciśnienie maksymalne 160-350 bar
Materiał stal automatowa pokryta ocynkiem

Opis

Szybkozłącze grzybkowe 3/4" BSP komplet

Komplet - wtyk + gniazdo - szybkozłącza hydraulicznego ISO A z gwintem wewnętrznym BSP 3/4"

Szybkozłącze grzybkowe ISO A z gwintem BSP 3/4" to niezawodne rozwiązanie do układów hydrauliki siłowej, umożliwiające szybkie i bezpieczne łączenie przewodów ciśnieniowych. Komplet (wtyczka + gniazdo) wykonany został ze stali automatowej pokrytej trwałą powłoką Zn-Fe (Cr III), zapewniającą skuteczną ochronę przed korozją nawet w wymagających warunkach pracy. Produkt spełnia normę ISO 7241-1 A, co gwarantuje kompatybilność z innymi złączami tego typu. Zakres ciśnienia roboczego od 160 do 350 bar oraz odporność temperaturowa od -25°C do +100°C czynią ten zestaw wszechstronnym wyborem dla przemysłu, rolnictwa i budownictwa. Szybkozłącze wyposażone jest w uszczelnienia z kauczuku nitrylowego (NBR), z możliwością doboru innych materiałów (np. FKM, EPDM) w zależności od medium roboczego. Należy pamiętać, że nie jest przystosowane do łączenia pod ciśnieniem – podłączanie należy wykonywać przy rozładowanym układzie.

Specyfikacja techniczna

Typ szybkozłącza: grzybkowe (ISO 7241-1 A)
Rodzaj: komplet (wtyk + gniazdo)
Rozmiar gwintu: 3/4" BSP
Typ gwintu: gwint wewnętrzny
Ciśnienie robocze: 160–350 bar
Materiał: stal automatowa, pokrycie Zn-Fe (Cr III)
Uszczelnienie standardowe: NBR
Uszczelnienia opcjonalne: FKM, FFKM, EPDM
Temperatura pracy: -25°C do +100°C
Podłączenie pod ciśnieniem: niedozwolone

⚠ Uwaga

Podłączenie szybkozłącza pod ciśnieniem jest niedozwolone.

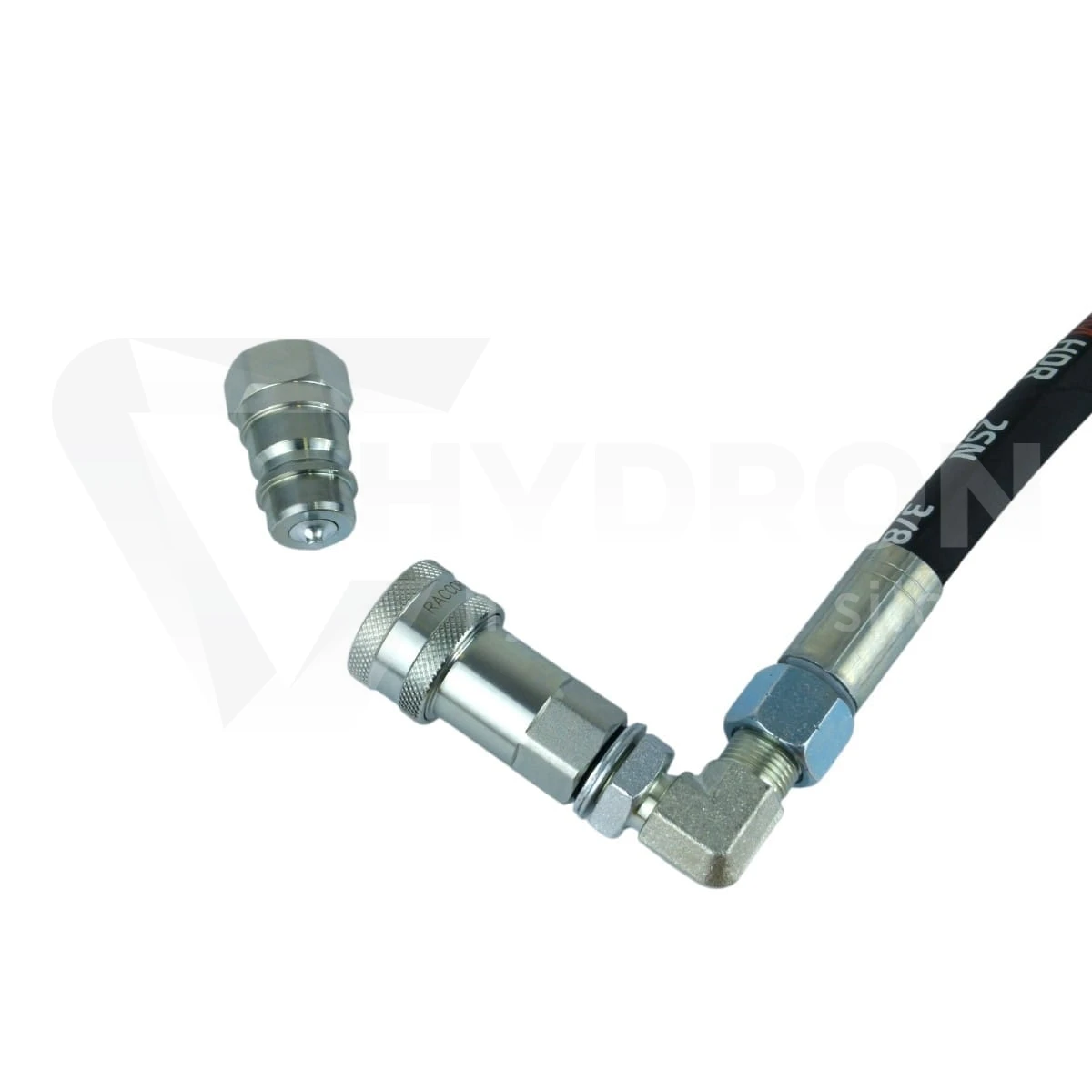

Zdjęcie poglądowe – wygląd elementów może się różnić w zależności od dostawy.

Szybkozłącze 3/4"

Szybkozłącze 3/4" to element armatury hydraulicznej umożliwiający szybkie i bezpieczne łączenie oraz rozłączanie przewodów pod ciśnieniem bez konieczności używania narzędzi. W przypadku zestawu grzybkowego 3/4" mówimy o klasycznym rozwiązaniu stosowanym w hydraulice siłowej, rolnictwie, budownictwie oraz przemyśle maszynowym. Rozmiar 3/4" odnosi się do średnicy gwintu przyłączeniowego, najczęściej w standardzie BSP, wykorzystywanego w instalacjach średniego i wysokiego przepływu. W ofercie Hydron dostępny jest m.in. zestaw szybkozłącza grzybkowego 3/4", przeznaczony do pracy w wymagających warunkach eksploatacyjnych, gdzie liczy się szczelność, odporność mechaniczna oraz trwałość.

Definicja techniczna i zasada działania

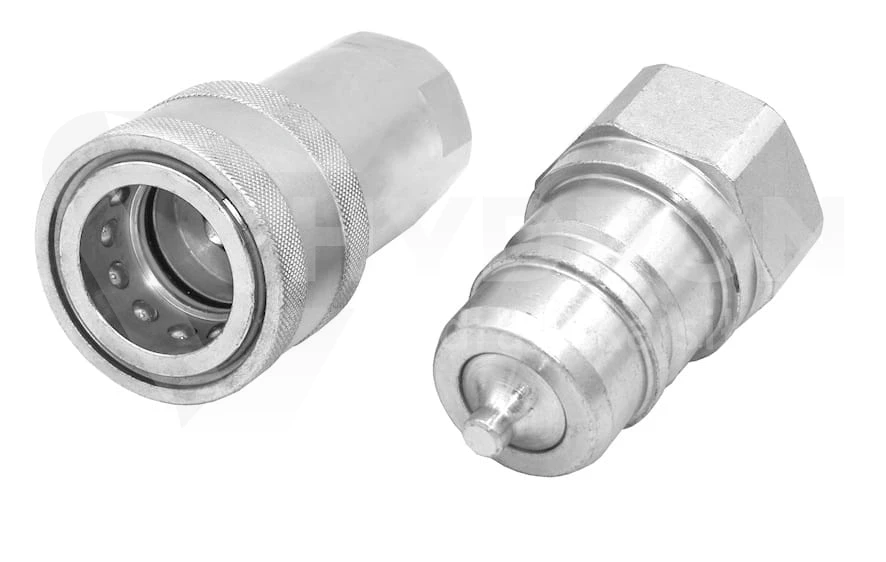

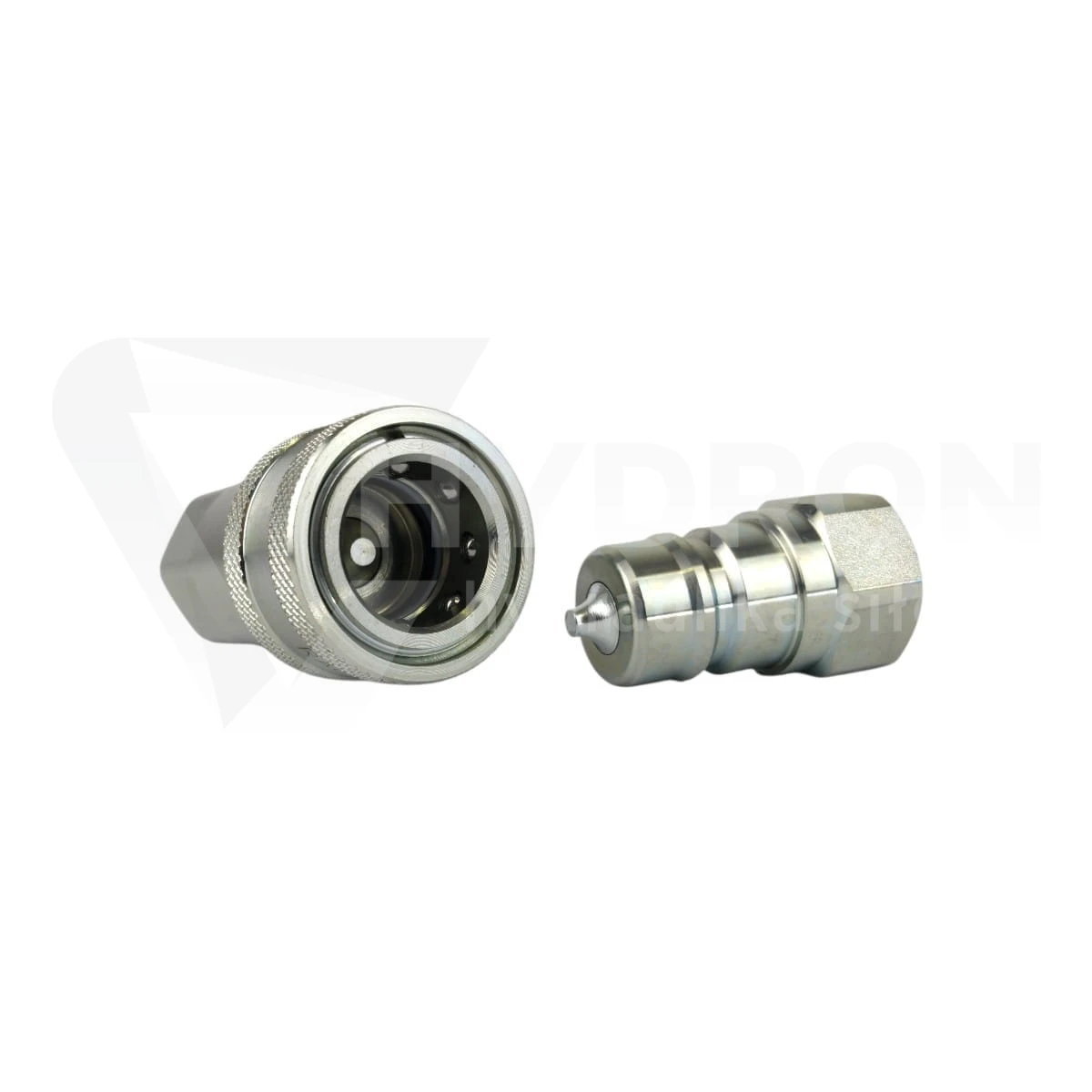

Szybkozłącze 3/4" typu grzybkowego składa się z dwóch podstawowych części: wtyczki (część męska) oraz gniazda (część żeńska). Wewnątrz znajduje się zawór grzybkowy, który w stanie rozłączonym zamyka przepływ medium po obu stronach złącza. Po połączeniu elementów zawory zostają otwarte, umożliwiając swobodny przepływ oleju hydraulicznego. Rozwiązanie to minimalizuje wycieki podczas rozłączania oraz chroni układ przed zapowietrzeniem i zanieczyszczeniami. Konstrukcja opiera się na precyzyjnie wykonanych powierzchniach uszczelniających oraz sprężynach dociskowych zapewniających automatyczne zamknięcie zaworu. W zależności od producenta i serii szybkozłącza tego typu produkowane są zgodnie z normami takimi jak ISO 7241-1 (seria A lub B), które określają wymiary, kompatybilność i parametry pracy.

Najczęstsze błędy przy doborze szybkozłącza 3/4"

Jednym z najczęstszych błędów jest nieuwzględnienie maksymalnego ciśnienia roboczego układu. Szybkozłącze musi być dopasowane do parametrów pompy i całej instalacji hydraulicznej. Zbyt niska klasa ciśnieniowa może prowadzić do rozszczelnienia lub uszkodzenia złącza. Drugim błędem jest nieprawidłowy dobór typu gwintu. Gwint 3/4" może występować w różnych standardach, takich jak BSP czy NPT, dlatego konieczne jest sprawdzenie rodzaju i skoku gwintu w maszynie. Kolejnym problemem bywa brak kompatybilności między seriami szybkozłączy. Nie wszystkie szybkozłącza 3/4" są ze sobą zamienne, dlatego warto zweryfikować normę wykonania, np. ISO 7241-1 A lub B.
