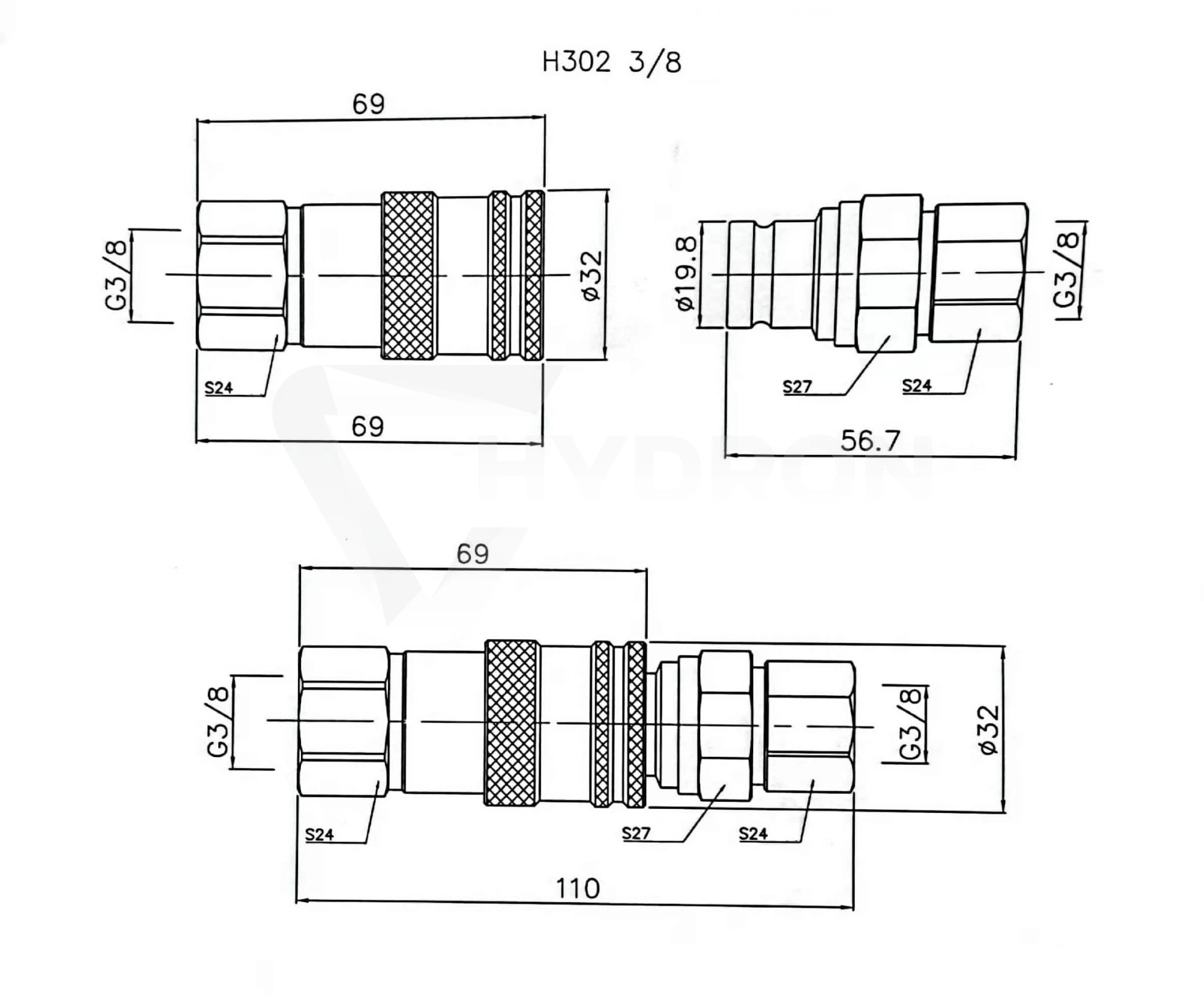

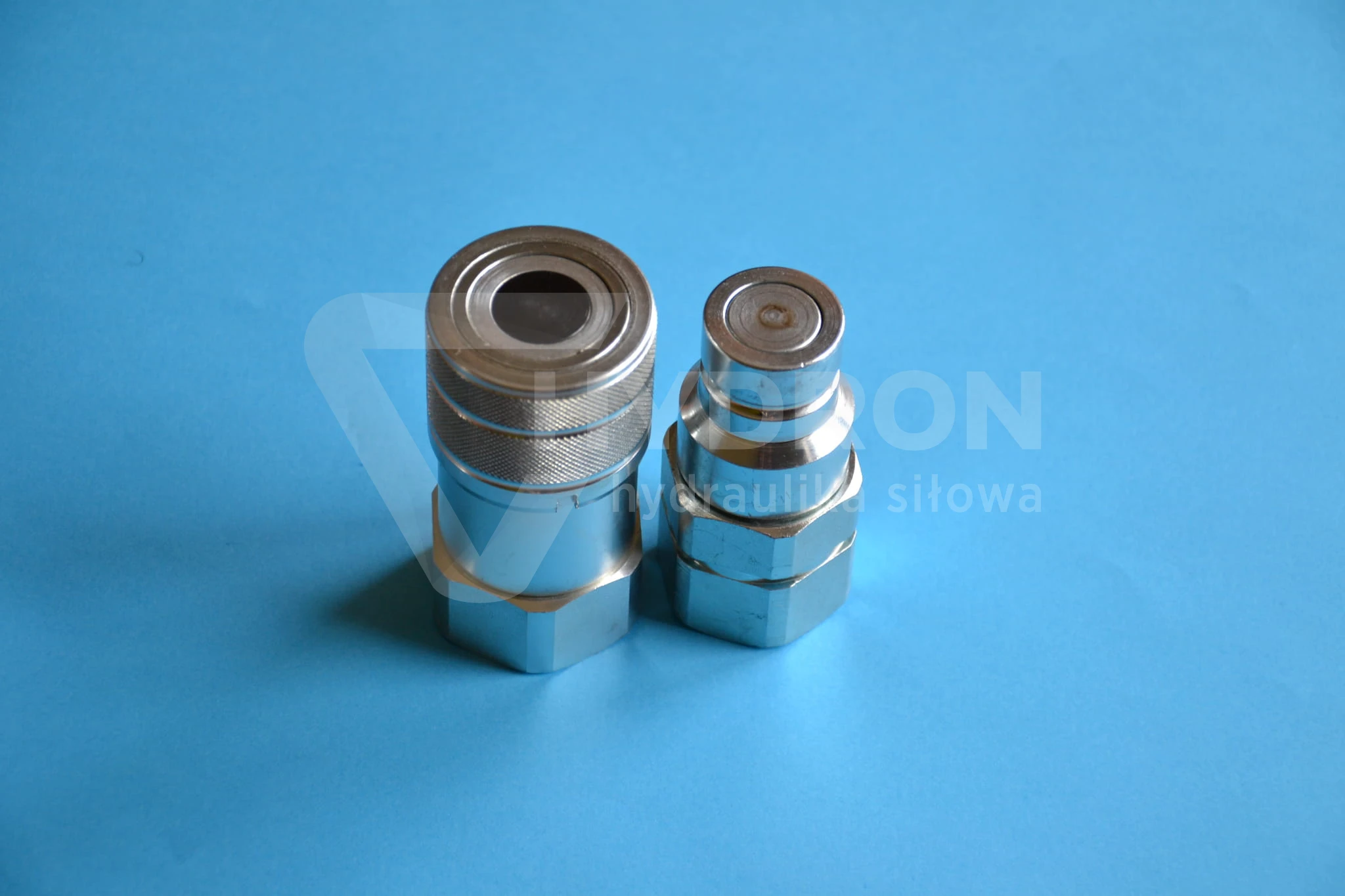

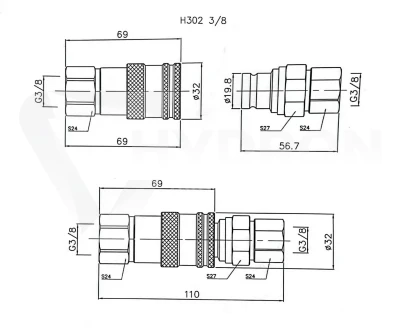

Szybkozłącze suchoodcinające BSP 3/8" wtyczka

Przejdź do sekcji Opinie

46,20 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ szybkozłącza suchoodcinające ( flat-face)
Rodzaj wtyczka ( cześć męska )
Rozmiar gwintu 3/8'' BSP
Typ gwintu gwint wewnętrzny
Ciśnienie maksymalne 250-300 bar
Materiał stal automatowa pokryta ocynkiem

Opis

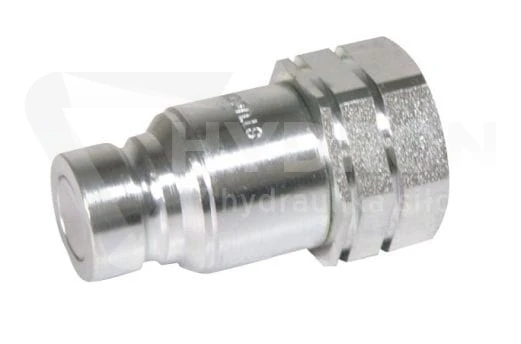

FLAT-FACE Szybkozłącza suchoodcinające BSP z gwintami wewnętrznymi 3/8" wtyczka wewnętrzna

Szybkozłącze suchoodcinające 3/8" wtyczka

Szybkozłącze suchoodcinające 3/8 wtyczka wew. to specjalistyczny element połączeniowy stosowany w instalacjach hydraulicznych i przemysłowych, którego zadaniem jest umożliwienie szybkiego rozłączania przewodów bez wycieku medium. Konstrukcja typu „dry break” powoduje, że zarówno strona wtykowa, jak i gniazdo zamykają się automatycznie w momencie rozłączenia, minimalizując straty cieczy oraz ryzyko zanieczyszczenia układu. Model 3/8 z gwintem wewnętrznym przeznaczony jest do montażu w elementach posiadających gwint zewnętrzny 3/8 (np. BSP lub NPT – w zależności od wersji). Tego typu szybkozłącze znajduje zastosowanie w instalacjach, gdzie istotne jest bezpieczeństwo, czystość pracy oraz ochrona środowiska.

Norma i wykonanie

W zależności od producenta i serii, szybkozłącza suchoodcinające produkowane są zgodnie z wymaganiami norm przemysłowych takich jak:

ISO 7241 (w zakresie ogólnych wymagań dla szybkozłączy hydraulicznych),
EN 12266 (szczelność zaworów),
ISO 228-1 (dla gwintów BSP równoległych),
ASME / ANSI B1.20.1 (dla gwintów NPT – stożkowych).

Korpus wykonywany jest najczęściej ze stali węglowej ocynkowanej, stali nierdzewnej lub mosiądzu, natomiast uszczelnienia z NBR, FKM (Viton) lub innych elastomerów odpornych na oleje hydrauliczne, paliwa czy chemikalia.

Zasada działania szybkozłącza suchoodcinającego

Szybkozłącze suchoodcinające 3/8 wtyczka wewnętrzna działa na zasadzie zaworu odcinającego z mechanizmem synchronizowanym. W momencie połączenia wtyczki z gniazdem zawory po obu stronach otwierają się jednocześnie, umożliwiając swobodny przepływ medium. Po rozłączeniu oba elementy zamykają się automatycznie.

Dzięki tej konstrukcji:

Nie dochodzi do wycieku oleju ani innych cieczy procesowych.
Ograniczone jest zapowietrzenie instalacji.
Zmniejsza się ryzyko skażenia środowiska i zabrudzenia stanowiska pracy.

To rozwiązanie jest szczególnie cenione w instalacjach hydrauliki siłowej o dużej częstotliwości podłączania i odłączania przewodów.

Zastosowanie szybkozłącza suchoodcinającego 3/8

Szybkozłącze suchoodcinające 3/8 wtyczka wew. znajduje zastosowanie w:

Maszynach budowlanych i rolniczych,
Układach hydrauliki mobilnej,
Instalacjach przemysłowych z mediami niebezpiecznymi,
Układach chłodzenia i klimatyzacji przemysłowej,
Systemach testowych i serwisowych.

Jest szczególnie polecane tam, gdzie standardowe szybkozłącza hydrauliczne mogą powodować wyciek oleju przy rozłączaniu. W połączeniu z odpowiednimi przewodami hydraulicznymi wysokociśnieniowymi oraz złączkami hydraulicznymi 3/8 tworzy szczelny i bezpieczny układ.

Różnice vs standardowe szybkozłącza hydrauliczne

W porównaniu do klasycznych szybkozłączy kulowych ISO 7241, szybkozłącze suchoodcinające 3/8 wtyczka wew.:

Zapewnia niemal zerowy wyciek przy rozłączeniu.
Chroni układ przed zanieczyszczeniami zewnętrznymi.
Jest bardziej precyzyjne konstrukcyjnie.
Sprawdza się przy mediach agresywnych lub drogich technologicznie.

Standardowe szybkozłącza dopuszczają niewielki wyciek przy odpinaniu przewodu, natomiast system dry break eliminuje to zjawisko niemal całkowicie.

Najczęstsze błędy przy doborze

Częstym błędem jest nieprawidłowe dopasowanie typu gwintu. Gwint 3/8 może występować jako BSP (gwint rurowy równoległy) lub NPT (gwint stożkowy). Wersja z gwintem wewnętrznym wymaga sprawdzenia, czy element przyłączeniowy posiada odpowiedni gwint zewnętrzny. Innym błędem jest niedoszacowanie ciśnienia roboczego układu. Szybkozłącze suchoodcinające powinno być dobrane do maksymalnego ciśnienia instalacji, uwzględniając skoki ciśnienia i warunki dynamiczne. Nieprawidłowy dobór materiału uszczelnienia do medium (np. FKM zamiast NBR przy wysokiej temperaturze lub kontakcie z paliwem) również może prowadzić do awarii.

Doradztwo techniczne Hydron

Dobór szybkozłącza suchoodcinającego 3/8 wtyczka wewnętrzna, powinien uwzględniać:

Rodzaj medium,
Ciśnienie robocze i maksymalne,
Temperaturę pracy,
Typ gwintu i standard wykonania,
Częstotliwość rozłączania.

Zespół Hydron posiada wieloletnie doświadczenie w hydraulice siłowej i wspiera klientów w prawidłowym doborze elementów instalacji. Oferujemy szeroki wybór szybkozłączy, złączek hydraulicznych, przewodów hydraulicznych oraz elementów uszczelniających dostępnych od ręki z magazynu.

Szybkozłącza suchoodcinające z płaską powierzchnią łączeniową - łączone przez wcisk

Zastosowanie:

sprzęt budowlany,
stanowiska prób oraz wszędzie,
gdzie wymagana jest wysoka wytrzymałość i czystość
Zabezpieczenie przed wypięciem: zatrzaskowy zamek kulkowy
Złączanie i rozłączanie: poprzez wcisk
Zamknięcie: zawór praktycznie całkowicie eliminujący wpływ cieczy oraz inkluzję powietrza
Materiał: stal ocynkowana lub nierdziewna
Dostępne w rozmiarach: od 1/8" do 2"
Ciśnienie robocze:250-300 bar

Oznaczenie alternatywne : PLT1.1310.003

FAQ – szybkozłącze suchoodcinające 3/8" wtyczka wewnętrzna

Czy szybkozłącze suchoodcinające 3/8 nadaje się do oleju hydraulicznego?
Tak, jest przeznaczone do pracy z olejami hydraulicznymi, pod warunkiem doboru odpowiedniego materiału uszczelnienia.

Jaka jest cena szybkozłącza suchoodcinającego 3/8?
Cena zależy od materiału wykonania (stal, inox), producenta oraz ciśnienia roboczego. Aktualna cena dostępna jest na stronie produktu.

Jak dobrać szybkozłącze suchoodcinające do instalacji?
Należy sprawdzić typ gwintu (BSP czy NPT), ciśnienie pracy, temperaturę oraz rodzaj medium. W razie wątpliwości warto skonsultować się z doradcą technicznym.

Czy szybkozłącze dry break całkowicie eliminuje wyciek?
Minimalizuje wyciek do poziomu niemal zerowego, co znacząco przewyższa standardowe szybkozłącza hydrauliczne.

Czy można stosować je w instalacjach mobilnych?
Tak, są często stosowane w maszynach budowlanych i rolniczych, gdzie liczy się czystość i bezpieczeństwo pracy.

Jeżeli potrzebujesz pomocy w doborze szybkozłącza suchoodcinającego 3/8 wtyczka wew. do konkretnej aplikacji, skontaktuj się z Hydron. Zapewniamy wsparcie techniczne, szeroką dostępność magazynową i sprawną realizację zamówień.
