Przyłączka prosta ED 3/8" BSP 7/16" JIC (BSP/UNF)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 19,07 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 7/16 JIC
  • Rozmiar gwintu 2 w milimetrach 10,9-11,1zew./9,7-10,0wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 310 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMJ04MG06R
  • Oznaczenie wg CAST 200311.3

Opis

Przyłączka prosta ED 3/8" BSP / 7/16" JIC (UNF)

Przyłączka prosta ED 3/8" BSP / 7/16" JIC to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy oraz bloków hydraulicznych. Posiada dwa gwinty zewnętrzne: G 3/8" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 7/16"-20 UNF ze stożkiem JIC 37° od strony przewodu. Umożliwia wykonanie rozłącznego połączenia pomiędzy urządzeniem a odpowiednio dobraną końcówką hydrauliczną.

Zastosowanie przyłączki hydraulicznej BSP / JIC

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Pozwala podłączyć przewód wyposażony w końcówkę żeńską JIC do urządzenia posiadającego odpowiednie gniazdo BSP. Może być stosowana podczas montażu nowych instalacji, modernizacji oraz napraw układów hydraulicznych.

Gwint BSP 3/8" z uszczelnieniem ED

Strona korpusowa posiada równoległy gwint zewnętrzny G 3/8" BSPP oraz uszczelnienie elastomerowe ED. Przyłączka przeznaczona jest do wkręcania w odpowiednio przygotowane gniazdo pompy, siłownika, rozdzielacza lub bloku zaworowego. Uszczelka współpracuje z powierzchnią przylegania gniazda, zapewniając szczelność przy prawidłowym montażu.

Gwint JIC 7/16" ze stożkiem 37°

Od strony przewodu zastosowano gwint zewnętrzny 7/16"-20 UNF oraz stożek uszczelniający JIC 37°. Szczelność połączenia uzyskuje się poprzez docisk współpracujących powierzchni stożkowych. Do montażu należy zastosować kompatybilną końcówkę żeńską JIC. Całkowity kąt rozwarcia stożka wynosi 74°, natomiast wartość 37° określa kąt względem osi przyłącza.

Redukcja BSP 3/8" na JIC 7/16"

Przyłączka pełni funkcję adaptera pomiędzy systemami gwintów BSP i JIC. Umożliwia podłączenie przewodu z końcówką JIC 7/16" do urządzenia wyposażonego w gniazdo G 3/8" BSPP. Przy doborze należy uwzględnić nie tylko rozmiary gwintów, lecz także sposób uszczelnienia każdej strony połączenia. Gwinty BSP i UNF nie są zamienne.

Materiał i wykonanie przyłączki

Korpus przyłączki wykonano ze stali automatowej zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja umożliwia osiowe połączenie przewodu z korpusem urządzenia. Przed montażem należy sprawdzić stan gwintów, uszczelnienia ED oraz stożka JIC. Dopuszczalne parametry pracy powinny być dobrane do całego układu hydraulicznego.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED BSP / JIC.
  • Gwint korpusowy: G 3/8" BSPP, zewnętrzny.
  • Gwint przewodowy: 7/16"-20 JIC (UNF), zewnętrzny.
  • Uszczelnienie korpusowe: elastomerowe ED, Form E.
  • Uszczelnienie przewodowe: stożek JIC 37°.
  • Kąt całkowity stożka JIC: 74°.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk.
  • Oznaczenie według Vitillo: AMJ04MG06R.
  • Oznaczenie według CAST: 200311.3.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka BSP 3/8" posiada uszczelkę ED?

Tak. Strona korpusowa wyposażona jest w uszczelnienie elastomerowe ED, przeznaczone do współpracy z odpowiednio przygotowanym gniazdem urządzenia hydraulicznego.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować kompatybilną końcówkę żeńską JIC z gwintem 7/16"-20 UNF i powierzchnią uszczelniającą 37°.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenie według Vitillo to AMJ04MG06R, natomiast według CAST 200311.3. Przy doborze należy sprawdzić zgodność gwintów i wykonania uszczelnienia korpusowego.

Przyłączki hydrauliczne HYDRON

Pozostałe warianty znajdziesz w kategorii przyłączki proste BSP / UNF JIC. Jeśli potrzebujesz przyłącza z mniejszym gwintem korpusowym, sprawdź również przyłączkę ED 1/4" BSP / 7/16" JIC. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

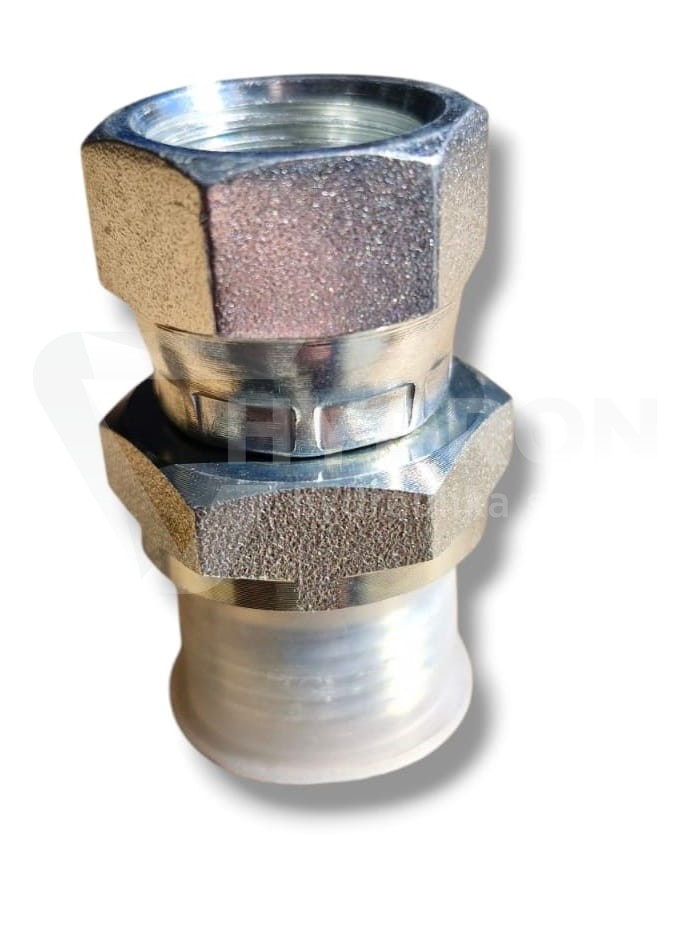

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
