Tulejka różnicowa 1"ED / 1 1/4" GZ/GW

Przejdź do sekcji Opinie

103,32 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza tulejka różnicowa
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 1.1/4" BSP
Rozmiar gwintu 2 w milimetrach 41,5-41,9zew./39,0-39,5wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 630 bar
Norma wykonania nie podano
Polska Norma PN-65 M73123 Tuleje różnicowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał brak danych

Opis

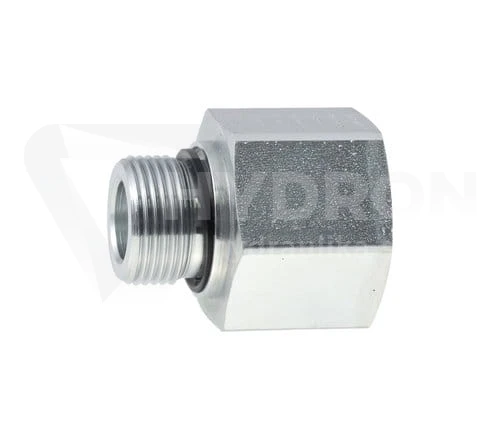

Tulejka różnicowa 1ED 1 1/4" GZ/GW

Tulejka różnicowa 1ED 1 1/4" GZ/GW to prosty element przyłączeniowy przeznaczony do łączenia dwóch elementów instalacji hydraulicznej z wykorzystaniem gwintu zewnętrznego i wewnętrznego. Konstrukcja typu GZ/GW pozwala wykonać połączenie pośrednie bez stosowania dodatkowego adaptera, co upraszcza montaż i ogranicza liczbę elementów w układzie.

Parametry techniczne tulejki różnicowej

typ: tulejka różnicowa,
oznaczenie: 1ED,
rozmiar nominalny: 1 1/4",
rodzaj przyłączy: GZ/GW,
strona 1: gwint zewnętrzny,
strona 2: gwint wewnętrzny,
konstrukcja: prosta,
zastosowanie: połączenia i adaptacje w instalacjach hydraulicznych.

Do czego służy tulejka różnicowa 1ED?

Tulejka różnicowa służy do wykonania przejścia pomiędzy dwoma elementami instalacji, gdy jedno z przyłączy wymaga gwintu zewnętrznego, a drugie gwintu wewnętrznego. Może pełnić funkcję adaptera pomiędzy przewodem, zaworem, rozdzielaczem, blokiem hydraulicznym lub innym elementem wyposażonym w odpowiednie przyłącze.

Zastosowanie jednego elementu GZ/GW pozwala ograniczyć liczbę dodatkowych złączek, dzięki czemu połączenie może być krótsze i prostsze montażowo.

Co oznacza GZ/GW?

Oznaczenie GZ/GW informuje, że tulejka posiada dwa różne typy zakończeń gwintowanych. GZ oznacza gwint zewnętrzny, natomiast GW gwint wewnętrzny.

Przy doborze należy sprawdzić obie strony przyłącza, ponieważ prawidłowe dopasowanie wymaga zgodności nie tylko średnicy nominalnej, ale również standardu gwintu i sposobu uszczelnienia.

Rozmiar 1 1/4" – na co zwrócić uwagę?

Oznaczenie 1 1/4" wskazuje rozmiar nominalny przyłącza, ale samo w sobie nie określa jeszcze pełnego standardu gwintu. W hydraulice występuje kilka systemów calowych, dlatego przed zakupem należy sprawdzić rzeczywisty typ gwintu w instalacji.

Nie należy dobierać tulejki wyłącznie na podstawie pomiaru średnicy suwmiarką. W przypadku podobnych rozmiarów różnych standardów gwint może wyglądać zbliżenie, ale skok i geometria mogą być inne.

Gdzie stosuje się tulejki różnicowe?

Tego typu elementy znajdują zastosowanie w hydraulice siłowej, instalacjach olejowych, maszynach przemysłowych, rolniczych i budowlanych oraz podczas modernizacji istniejących układów.

Szczególnie przydatne są w sytuacjach, gdy dwa elementy instalacji mają niezgodny typ zakończenia i konieczne jest wykonanie prostego przejścia GZ/GW.

Najważniejsza zasada doboru

Przed montażem należy potwierdzić cztery elementy: rozmiar nominalny, standard gwintu, stronę GZ/GW oraz sposób uszczelnienia. Zgodność jednego parametru nie gwarantuje poprawnego połączenia całego układu.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest wybór tulejki wyłącznie według rozmiaru 1 1/4" bez sprawdzenia standardu gwintu. Drugim problemem jest pomylenie strony zewnętrznej z wewnętrzną lub założenie, że wszystkie gwinty calowe o podobnej średnicy są zamienne.

Przed zamówieniem warto porównać tulejkę ze starym elementem lub sprawdzić oznaczenie przyłącza w dokumentacji maszyny.
