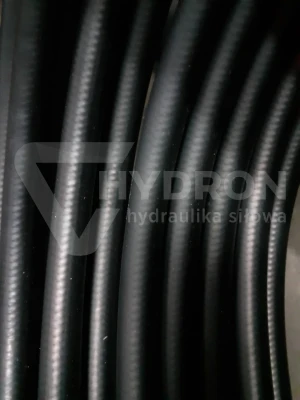

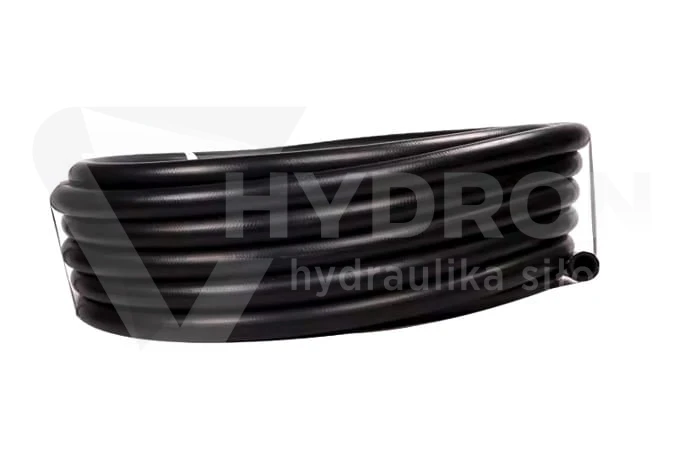

Wąż hydrauliczny DN20 2SN (3/4") 215 bar gładki

Przejdź do sekcji Opinie

33,75 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 20 mm = DN19/20 (3/4")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 215 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża czarny

Opis

Wąż hydrauliczny DN20 2SN 3/4" 215 bar gładki – dwa oploty stalowe

Wąż hydrauliczny DN20 2SN 3/4" 215 bar to wysokociśnieniowy przewód gumowy z gładką powierzchnią zewnętrzną, przeznaczony do pracy w układach hydrauliki siłowej. Konstrukcja węża wykorzystuje dwa oploty z drutu stalowego, zapewniające wzmocnienie podczas transportu oleju pod ciśnieniem. Maksymalne ciśnienie robocze wynosi 215 bar, a minimalne ciśnienie rozrywające 860 bar. Przewód ma średnicę nominalną DN20, odpowiadającą rozmiarowi 3/4", oraz minimalny promień gięcia 240 mm. Gładka, czarna powłoka zewnętrzna jest odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu. Wąż znajduje zastosowanie przy wykonywaniu elastycznych połączeń hydraulicznych w maszynach i urządzeniach przemysłowych.

Zastosowanie i charakterystyka techniczna

Wąż hydrauliczny DN20 2SN gładki przeznaczony jest przede wszystkim do przesyłania oleju hydraulicznego w instalacjach maszyn rolniczych, budowlanych i przemysłowych. Może być wykorzystywany w obwodach ciśnieniowych oraz innych połączeniach wymagających elastycznego przewodu, o ile parametry pracy układu są zgodne z właściwościami węża. Podczas doboru należy uwzględnić ciśnienie, temperaturę, rodzaj medium oraz warunki montażu.

Oznaczenie DN20 odpowiada nominalnemu rozmiarowi 3/4". Zgodnie z tabelą techniczną średnica wewnętrzna przewodu mieści się w zakresie od 18,6 do 19,8 mm. Właściwy dobór średnicy ma znaczenie dla prędkości przepływu oleju oraz strat ciśnienia. Należy również uwzględnić wymaganą wydajność układu hydraulicznego i długość gotowego przewodu.

Konstrukcja 2SN obejmuje dwa stalowe oploty stanowiące wzmocnienie ciśnieniowe. Dopuszczalne ciśnienie robocze wynosi 215 bar, natomiast minimalne ciśnienie rozrywające 860 bar. Ciśnienie rozrywające jest parametrem wytrzymałościowym i nie oznacza dopuszczalnego ciśnienia eksploatacyjnego. W dokumentacji handlowej wskazano zgodność konstrukcji z EN 853 2SN oraz SAE J517 100R2AT.

Warstwa wewnętrzna węża wykonana jest z czarnej gumy na bazie kauczuku syntetycznego, odpornej na działanie oleju i wody. Dwa oploty stalowe otacza zewnętrzna warstwa gumowa o gładkiej powierzchni, chroniąca konstrukcję przed ścieraniem, olejami, ozonem oraz wpływem warunków atmosferycznych. W specyfikacji produktu wskazano również materiał NBR.

Standardowy zakres temperatur pracy wynosi od -40°C do +100°C. Przewód jest przeznaczony do odpowiednich płynów hydraulicznych zgodnych z ISO 6743-4, z wyłączeniem grup HFD R, HFD S i HFD T. W dokumentacji handlowej dopuszczono także wybrane roztwory wodne w temperaturze od -40°C do +70°C, wodę od 0°C do +70°C oraz sprężone powietrze od 0°C do +80°C. Wąż nie jest przeznaczony do transportu cieczy zawierających olej rycynowy i estry.

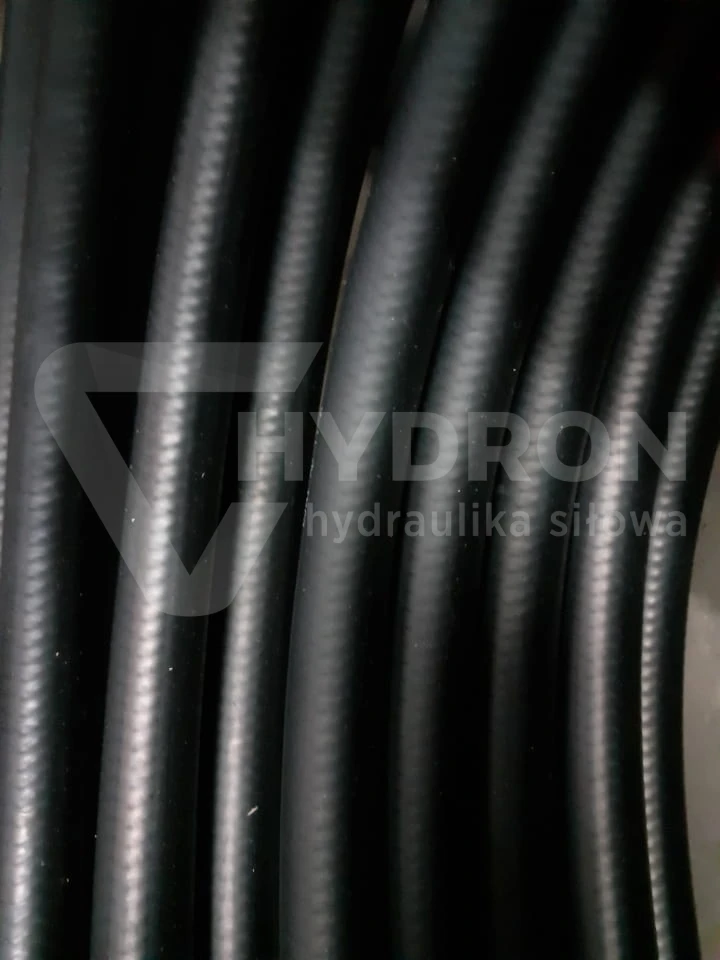

Gładka powierzchnia zewnętrzna i zakuwanie końcówek

Cechą wyróżniającą oferowany przewód jest gładka powierzchnia zewnętrzna. Przy projektowaniu trasy węża należy uwzględnić jego średnicę zewnętrzną oraz minimalny promień gięcia wynoszący 240 mm. Nadmierne zginanie, skręcanie oraz ocieranie o ostre krawędzie mogą prowadzić do uszkodzenia przewodu. W miejscach narażonych na intensywne tarcie warto zastosować odpowiednią ochronę mechaniczną.

Wąż DN20 2SN może być wykorzystywany do wykonywania gotowych przewodów hydraulicznych z zakuwanymi końcówkami. Proces montażu wymaga doboru kompatybilnych tulejek zaciskowych i końcówek oraz prawidłowej średnicy zacisku. Należy korzystać z parametrów zakuwania przewidzianych dla konkretnego zestawu komponentów. Maksymalne ciśnienie robocze gotowego przewodu określa element o najniższym dopuszczalnym ciśnieniu.

Dlaczego warto wybrać wąż hydrauliczny DN20 2SN gładki?

Gładka, czarna powierzchnia zewnętrzna odróżniająca przewód od wersji z powierzchnią teksturowaną.
Ciśnienie robocze 215 bar i minimalne ciśnienie rozrywające 860 bar.
Średnica nominalna DN20 odpowiadająca rozmiarowi 3/4".
Wzmocnienie konstrukcji dwoma oplotami stalowymi.
Minimalny promień gięcia 240 mm.
Standardowy zakres temperatur pracy od -40°C do +100°C.
Zewnętrzna warstwa gumowa odporna na ścieranie, oleje, warunki atmosferyczne i ozon.
Możliwość wykonania kompletnego przewodu hydraulicznego z odpowiednio dobranymi końcówkami.

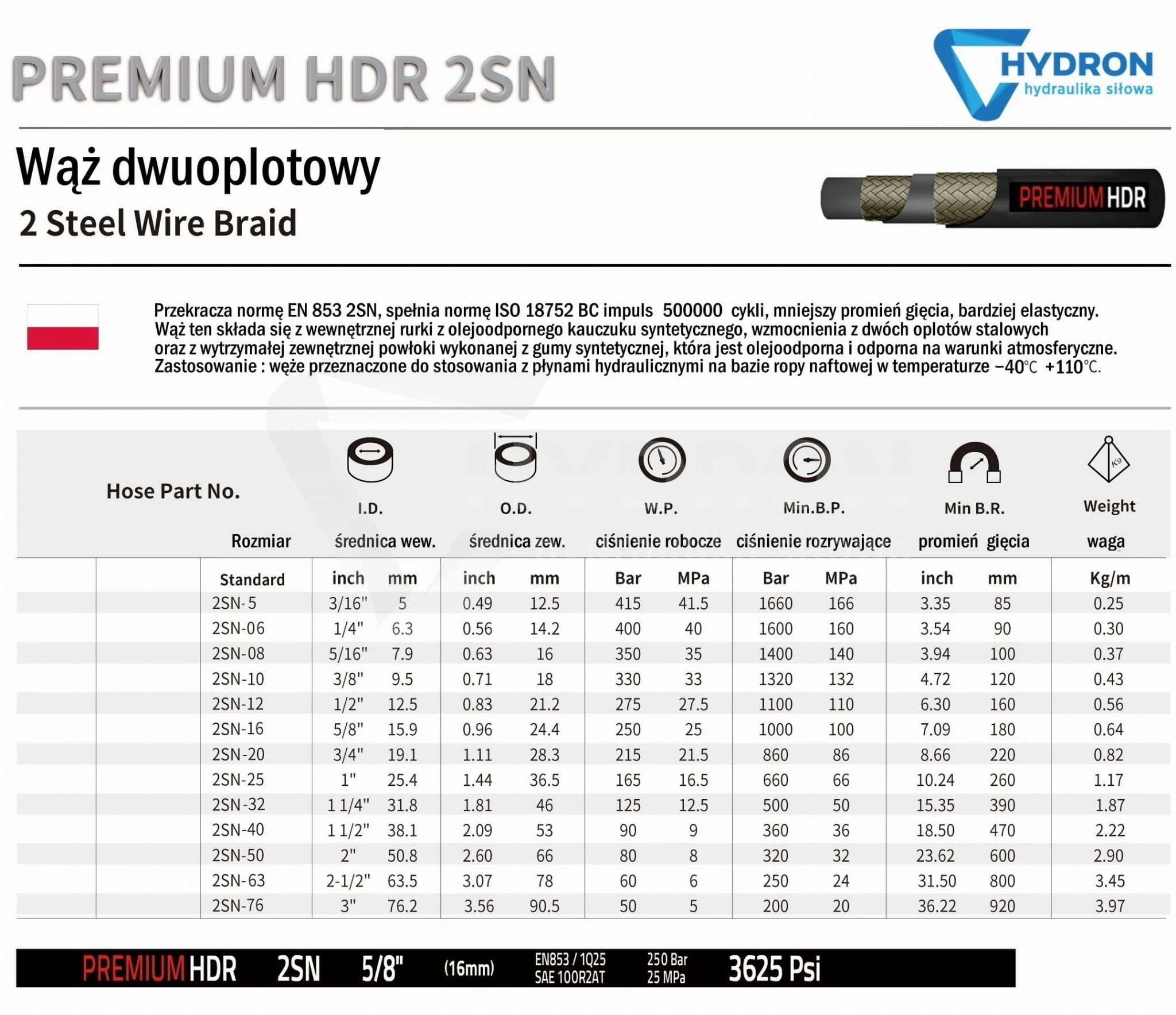

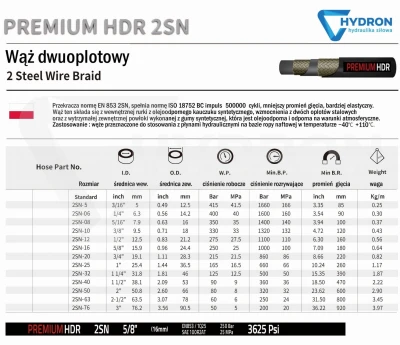

Specyfikacja techniczna

Parametr techniczny	Wartość
Rodzaj produktu	Wąż hydrauliczny gładki
Typ konstrukcji	2SN
Średnica nominalna	DN20 (3/4")
Średnica wewnętrzna	18,6–19,8 mm
Średnica zewnętrzna oplotu stalowego	26,2–27,8 mm
Maksymalna średnica zewnętrzna	30,1 mm
Maksymalne ciśnienie robocze	215 bar / 21,5 MPa
Minimalne ciśnienie rozrywające	860 bar / 86 MPa
Minimalny promień gięcia	240 mm
Masa jednostkowa węża	1,01 kg/m
Wzmocnienie	Dwa oploty z drutu stalowego
Warstwa wewnętrzna	Czarna guma syntetyczna odporna na oleje i wodę
Warstwa zewnętrzna	Czarna guma syntetyczna o gładkiej powierzchni
Materiał wskazany w ofercie	NBR
Temperatura pracy	-40°C do +100°C
Normy konstrukcyjne deklarowane w opisie	EN 853 2SN / SAE J517 100R2AT
Podstawowe medium robocze	Olej hydrauliczny
Kolor	Czarny
Montaż końcówek	Zakuwanie na prasie hydraulicznej

Najczęściej zadawane pytania (FAQ)

Jakie ciśnienie wytrzymuje wąż hydrauliczny DN20 2SN gładki?

Wąż przeznaczony jest do pracy przy ciśnieniu do 215 bar. Minimalne ciśnienie rozrywające wynosi 860 bar, ale nie jest ono dopuszczalnym ciśnieniem użytkowym przewodu.

Jaka jest rzeczywista średnica wewnętrzna węża DN20 3/4"?

Zgodnie z tabelą techniczną średnica wewnętrzna wynosi od 18,6 do 19,8 mm. Oznaczenie DN20 jest rozmiarem nominalnym, odpowiadającym w tym przypadku rozmiarowi 3/4".

Jaki jest minimalny promień gięcia węża DN20 2SN gładkiego?

Minimalny promień gięcia wynosi 240 mm. Należy przestrzegać tej wartości przy prowadzeniu przewodu, aby uniknąć nadmiernego naprężenia i uszkodzenia jego konstrukcji.

Czy gładki wąż DN20 2SN nadaje się do zakuwania?

Tak. Wąż może być wykorzystany do produkcji kompletnego przewodu hydraulicznego z zakuwanymi końcówkami. Należy dobrać kompatybilne końcówki i tulejki oraz zastosować właściwe parametry zaciskania.

Czym wersja gładka różni się od węża PREMIUM DN20 2SN?

Wersja gładka ma powierzchnię zewnętrzną pozbawioną wyraźnej faktury oraz inne parametry wymiarowe. Jej minimalny promień gięcia wynosi 240 mm, maksymalna średnica zewnętrzna 30,1 mm, a masa jednostkowa 1,01 kg/m. Dobór konkretnej odmiany powinien uwzględniać wymagania montażowe i parametry techniczne całego układu.

Wąż o gładkiej powierzchni zewnętrznej

Wąż hydrauliczny 2SN EN 853 / SAE J517 100R2AT

Wąż posiada CERTYFIKAT JAKOŚCI !

Normy: DIN EN 853 2SN / TS 6387 / EN 853 2SN, SAE 100 R2 A / ISO 1436: 2009 / ISO 1307, PN-G-32010 / PN-EN ISO 8030 / PN-EN 13463, PN-EN 1804-3+A1 / PN-EN ISO 4413.
