Wąż hydrauliczny DN25 2SN (1") gładki

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 53,54 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

mb.
Dostępność:
towar na magazynie
Skonfiguruj kompletny zakuty przewód

Skonfiguruj przewód zakuwany

  • 53,54 PLN/mb.
  1. Długość całkowita przewodu (z końcówkami)

  2. Końcówka A

  3. Końcówka B

  4. Podsumowanie kompletu

      Wolisz wycenę? Wyślij specyfikację do sklepu

      Wyślij specyfikację e-mailem — treść wklei się do wiadomości.

    Darmowa przesyłka od 100 zł

    Do darmowej dostawy brakuje Ci jedynie 100 zł

    Masz darmową dostawę ✓

    Producent: HYDRON hydraulika siłowa (przejdź do produktów)
    Czas wysyłki: 24 godziny
    Dostawa od 16,00 zł - GLS Kurier (Polska)

    Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

    Zapytaj o produkt
    Udostępnij

    Opis

    Wąż hydrauliczny DN25 2SN 1" 165 bar z gładką powierzchnią zewnętrzną

    Wąż hydrauliczny DN25 2SN 1" to wysokociśnieniowy przewód gumowy z gładką powierzchnią zewnętrzną, przeznaczony do transportu oleju hydraulicznego w instalacjach hydrauliki siłowej. Średnica nominalna DN25 odpowiada rozmiarowi 1", a maksymalne ciśnienie robocze wynosi 165 bar. Konstrukcję węża wzmacniają dwa oploty z drutu stalowego o wysokiej wytrzymałości. Przewód charakteryzuje się minimalnym promieniem gięcia 300 mm oraz ciśnieniem rozrywającym 660 bar. Gładka osłona zewnętrzna wykonana z czarnej gumy syntetycznej zapewnia ochronę przed ścieraniem, olejami, czynnikami atmosferycznymi i ozonem. Wąż przeznaczony jest do zastosowań wymagających elastycznych połączeń hydraulicznych o odpowiednio dobranych parametrach ciśnienia i przepływu.

    Zastosowanie i charakterystyka techniczna

    Wąż hydrauliczny DN25 2SN gładki przeznaczony jest do instalacji hydraulicznych maszyn i urządzeń przemysłowych, rolniczych oraz budowlanych. Może być wykorzystywany do wykonywania elastycznych przewodów zasilających i powrotnych, pod warunkiem zgodności jego parametrów z ciśnieniem oraz wymaganiami konkretnego obwodu. Średnica nominalna DN25 jest odpowiednia do układów, w których dobór przewodu uwzględnia natężenie przepływu, prędkość oleju i dopuszczalne straty ciśnienia.

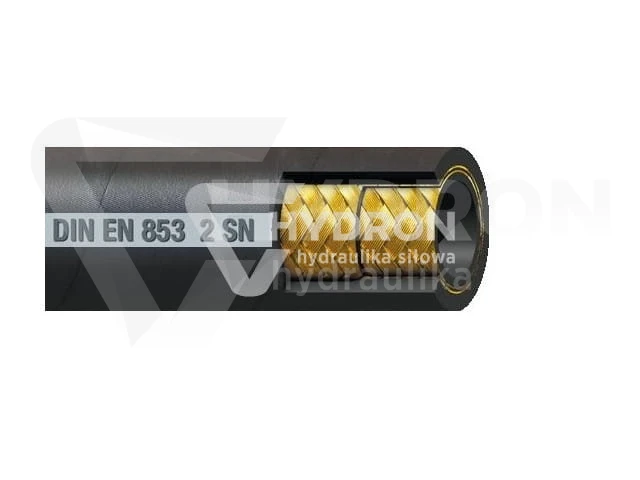

    Przewód posiada dwa stalowe oploty stanowiące wzmocnienie ciśnieniowe. Maksymalne ciśnienie robocze wynosi 165 bar, natomiast minimalne ciśnienie rozrywające 660 bar. Wartość ciśnienia rozrywającego jest parametrem wytrzymałościowym i nie stanowi dopuszczalnego ciśnienia podczas eksploatacji. Konstrukcja przewodu została opisana jako zgodna z EN 853 2SN oraz SAE J517 100R2AT.

    Nominalny rozmiar 1" odpowiada zakresowi średnicy wewnętrznej od 25,0 do 26,4 mm. Zgodnie z tabelą techniczną maksymalna średnica zewnętrzna węża wynosi 38,9 mm, a średnica zewnętrzna stalowego oplotu mieści się w zakresie 34,1–35,7 mm. Parametry te są istotne przy doborze tulejek zaciskowych oraz podczas planowania montażu przewodu w ograniczonej przestrzeni.

    Warstwa wewnętrzna wykonana jest z czarnej gumy na bazie kauczuku syntetycznego odpornego na działanie olejów i wody. Gładka warstwa zewnętrzna, również wykonana z gumy syntetycznej, wykazuje odporność na ścieranie, oleje, warunki atmosferyczne i ozon. Brak wyraźnej faktury na powierzchni zewnętrznej odróżnia ten przewód od węży z osłoną o powierzchni teksturowanej.

    Zakres temperatur pracy węża wynosi od -40°C do +100°C, z dopuszczalnym krótkotrwałym wzrostem temperatury do +125°C. Wąż może transportować odpowiednie płyny hydrauliczne zgodne z ISO 6743-4, z wyłączeniem grup HFD R, HFD S i HFD T. Karta produktu dopuszcza również zastosowanie do roztworów wodnych w zakresie od -40°C do +70°C, wody od 0°C do +70°C i sprężonego powietrza od 0°C do +80°C. Przewód nie jest przeznaczony do cieczy zawierających olej rycynowy i estry.

    Gładka powierzchnia zewnętrzna i montaż przewodu

    Charakterystyczną cechą tego modelu jest gładka osłona zewnętrzna. Podczas prowadzenia węża w instalacji należy uwzględnić jego średnicę, przebieg trasy oraz konieczność zabezpieczenia przed tarciem o ostre krawędzie i elementy konstrukcyjne maszyny. Minimalny promień gięcia dla rozmiaru DN25 wynosi 300 mm. Przekroczenie dopuszczalnego stopnia zgięcia może prowadzić do uszkodzenia wzmocnienia i ograniczenia trwałości przewodu.

    Wąż może stanowić podstawę kompletnego zespołu hydraulicznego po zastosowaniu odpowiednio dobranych końcówek i tulejek zaciskowych. Proces zakuwania należy prowadzić zgodnie z parametrami przewidzianymi dla konkretnego zestawu komponentów. Istotne jest zachowanie zgodności wymiarów tulejki z konstrukcją przewodu oraz sprawdzenie ciśnienia znamionowego gotowego połączenia.

    Dlaczego warto wybrać wąż hydrauliczny DN25 2SN gładki?

    • Gładka, czarna powierzchnia zewnętrzna stanowiąca cechę wyróżniającą przewód.
    • Średnica nominalna DN25 (1") do odpowiednio dobranych układów hydraulicznych.
    • Ciśnienie robocze 165 bar i minimalne ciśnienie rozrywające 660 bar.
    • Dwa oploty z drutu stalowego wzmacniające konstrukcję przewodu.
    • Minimalny promień gięcia 300 mm.
    • Zakres temperatur pracy od -40°C do +100°C, krótkotrwale do +125°C.
    • Warstwa gumowa odporna na oleje, ścieranie, warunki atmosferyczne i ozon.
    • Konstrukcja 2SN zgodna z deklarowanymi normami EN 853 2SN oraz SAE J517 100R2AT.

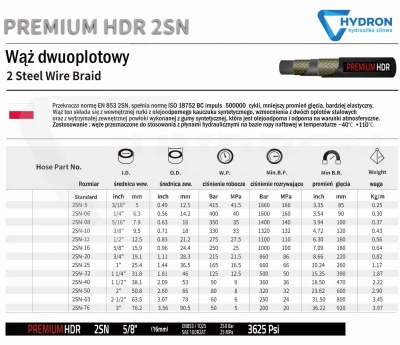

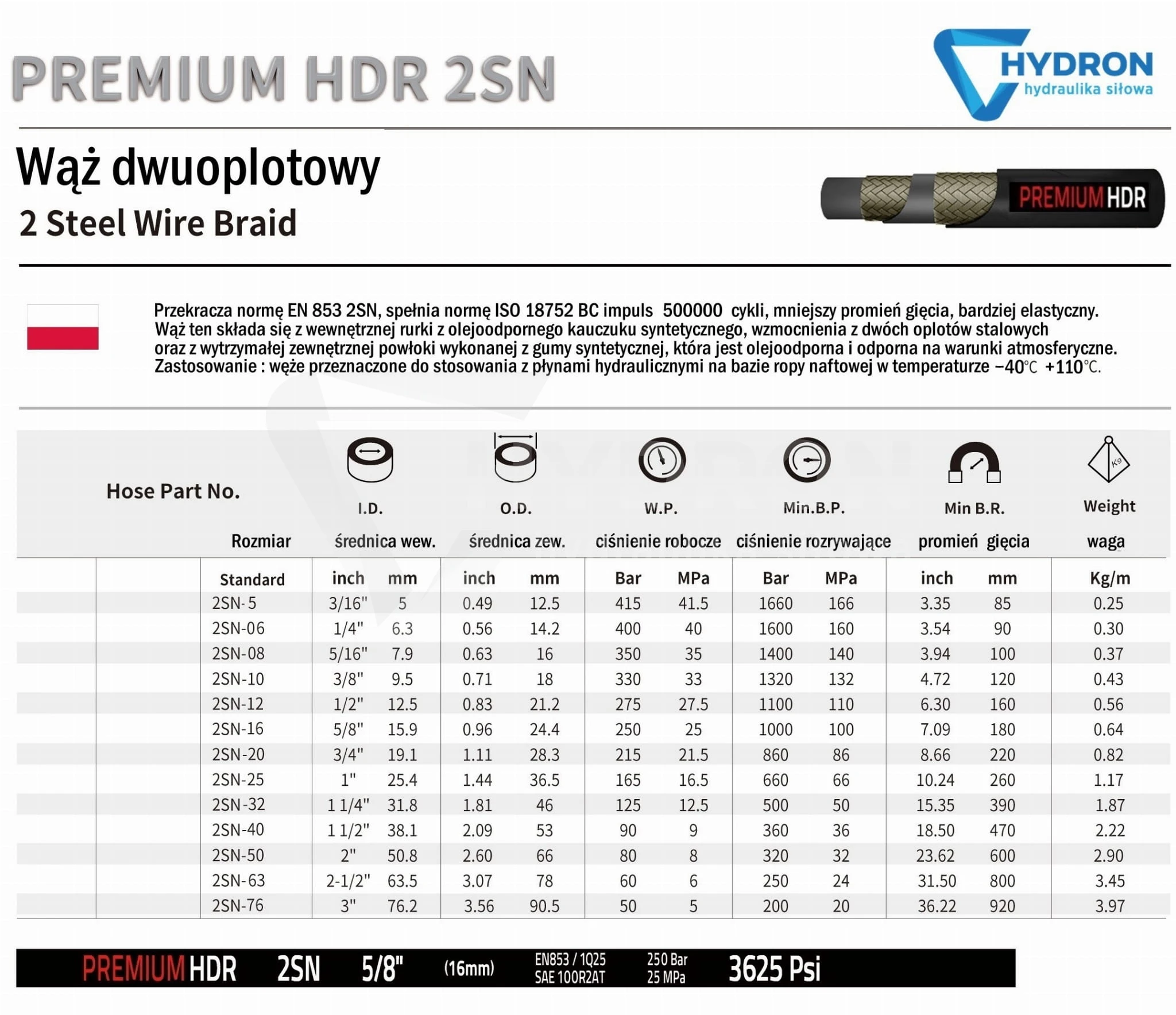

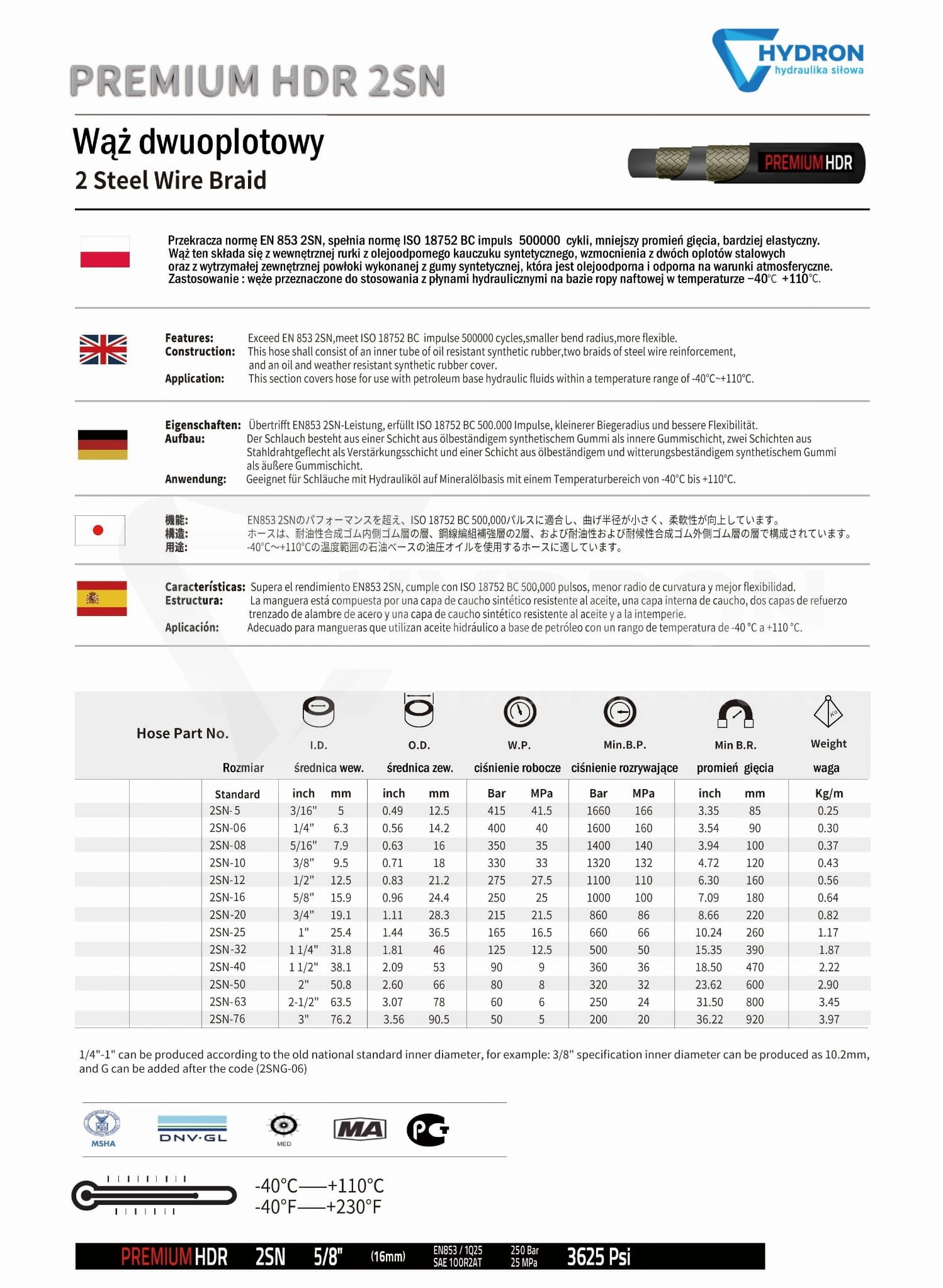

    Specyfikacja techniczna

    Parametr techniczny Wartość
    Rodzaj produktuWąż hydrauliczny gładki
    Typ konstrukcji2SN
    Średnica nominalnaDN25
    Rozmiar calowy1"
    Średnica wewnętrzna25,0–26,4 mm
    Średnica zewnętrzna oplotu stalowego34,1–35,7 mm
    Maksymalna średnica zewnętrzna węża38,9 mm
    Maksymalne ciśnienie robocze165 bar
    Minimalne ciśnienie rozrywające660 bar
    Minimalny promień gięcia300 mm
    Masa jednostkowa węża1,46 kg/m
    WzmocnienieDwa oploty stalowe
    Warstwa wewnętrznaCzarna guma syntetyczna odporna na oleje i wodę
    Warstwa zewnętrznaCzarna guma syntetyczna, gładka, odporna na ścieranie, oleje, warunki atmosferyczne i ozon
    Temperatura pracy-40°C do +100°C
    Temperatura krótkotrwałaDo +125°C
    Normy konstrukcyjneEN 853 2SN / SAE J517 100R2AT
    Podstawowe medium roboczeOlej hydrauliczny
    KolorCzarny

    Najczęściej zadawane pytania (FAQ)

    Czym wyróżnia się wąż hydrauliczny DN25 2SN gładki?

    Cechą charakterystyczną tego modelu jest gładka powierzchnia zewnętrzna. Wąż ma dwa stalowe oploty, średnicę nominalną DN25 (1") oraz maksymalne ciśnienie robocze 165 bar.

    Jakie ciśnienie wytrzymuje wąż DN25 2SN?

    Maksymalne ciśnienie robocze węża wynosi 165 bar, natomiast minimalne ciśnienie rozrywające 660 bar. Podczas użytkowania nie należy przekraczać wartości ciśnienia roboczego ani dopuszczalnych parametrów pozostałych elementów instalacji.

    Jaki jest minimalny promień gięcia węża DN25 2SN gładkiego?

    Minimalny promień gięcia wynosi 300 mm. Parametr ten należy uwzględnić podczas projektowania przebiegu przewodu w maszynie, aby uniknąć nadmiernego zginania i naprężeń w konstrukcji węża.

    Czy gładki wąż DN25 2SN można wykorzystać do zakuwania końcówek?

    Tak. Wąż może być wykorzystany do wykonywania kompletnych przewodów hydraulicznych. Należy zastosować odpowiednio dobrane końcówki i tulejki zaciskowe, a parametry zakuwania ustalić według dokumentacji stosowanych komponentów.

    Jakie media może transportować wąż DN25 2SN?

    Podstawowym zastosowaniem jest transport oleju hydraulicznego. Specyfikacja dopuszcza również określone roztwory wodne, wodę i sprężone powietrze, z zachowaniem odrębnych ograniczeń temperatury. Przewód nie jest przeznaczony do cieczy zawierających olej rycynowy i estry.

    Normy: DIN EN 853 2SN / TS 6387 / EN 853 2SN, SAE 100 R2 A / ISO 1436: 2009 / ISO 1307, PN-G-32010 / PN-EN ISO 8030 / PN-EN 13463, PN-EN 1804-3+A1 / PN-EN ISO 4413.

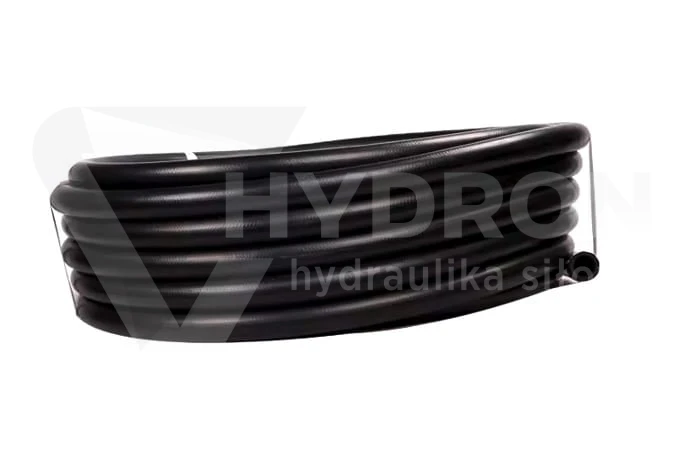

    Wąż o gładkiej powierzchni zewnętrznej

    Wąż hydrauliczny 2SN EN 853 / SAE J517 100R2AT

    Wąż posiada CERTYFIKAT JAKOŚCI !

    Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
