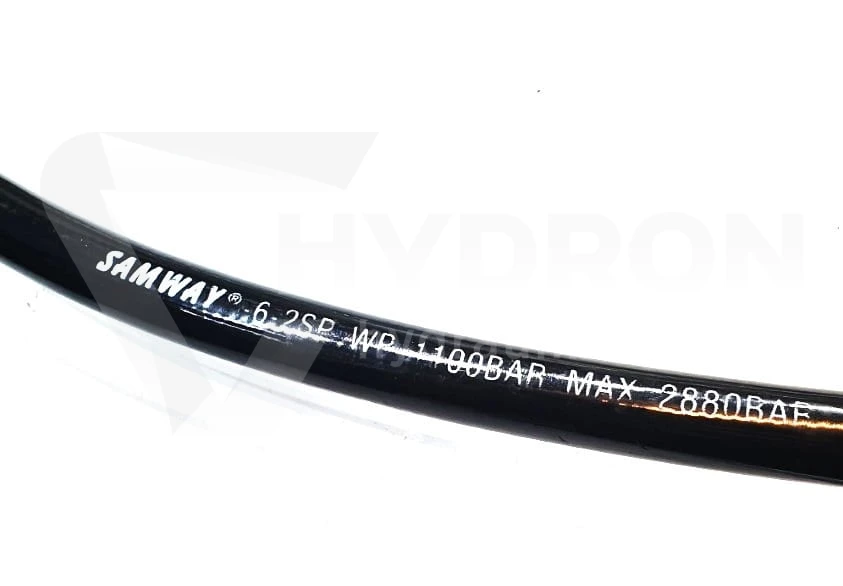

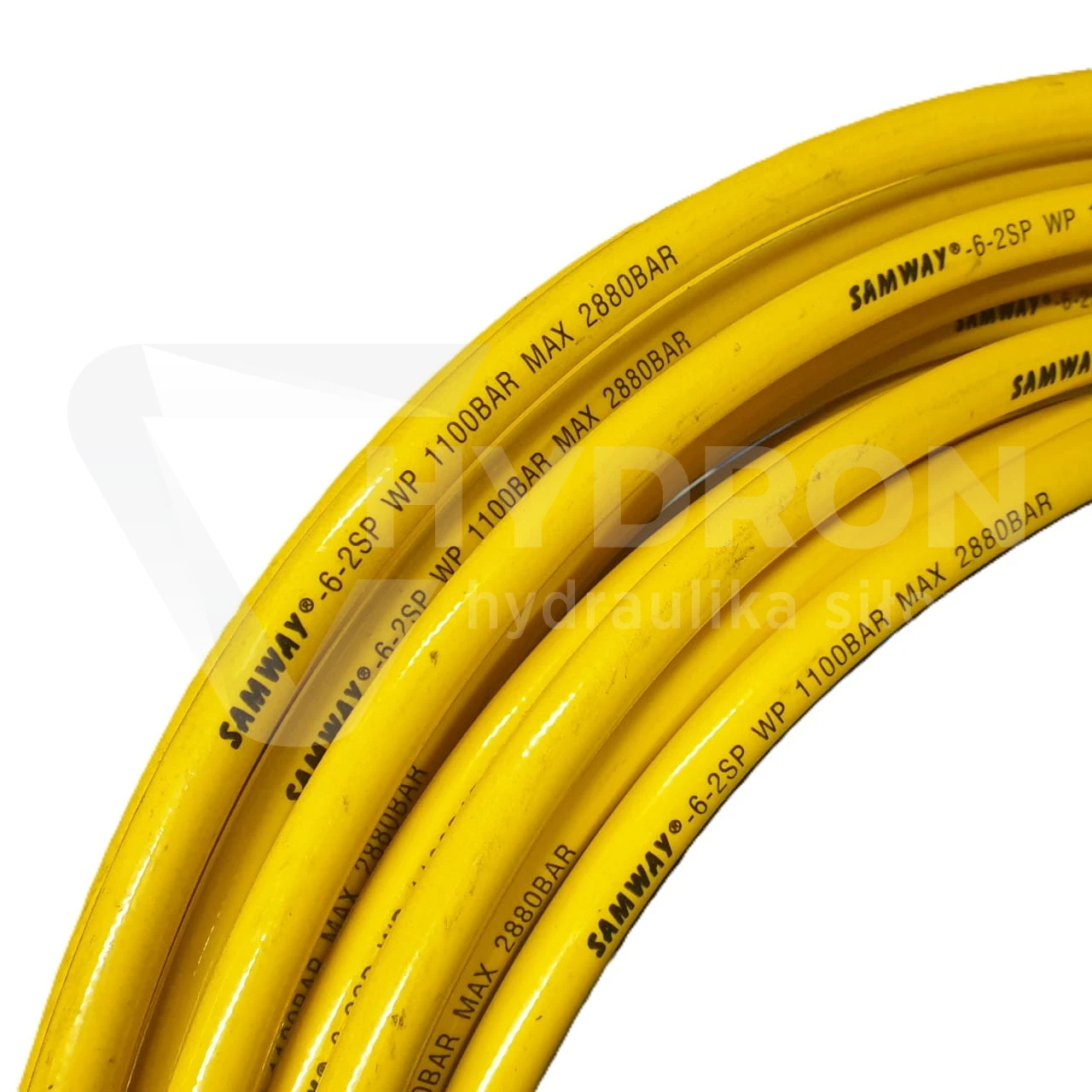

Wąż termoplastyczny R7 DN06 2SP 1100 bar

Wąż wysokociśnieniowy do zakuwarek P16HPZ i P18HP

Wąż termoplastyczny DN06 2SP 1100 bar to wysokociśnieniowy przewód hydrauliczny stosowany w instalacjach hydrauliki siłowej, gdzie wymagane jest przenoszenie medium roboczego pod bardzo wysokim ciśnieniem. Tego typu wąż hydrauliczny przeznaczony jest do pracy w układach, w których standardowe węże gumowe nie zapewniają wystarczającej odporności na ciśnienie robocze. Konstrukcja oparta na materiale termoplastycznym oraz podwójnym oplocie wzmacniającym pozwala na bezpieczną pracę nawet przy ciśnieniu sięgającym 1100 bar. W praktyce wąż termoplastyczny DN06 znajduje zastosowanie w układach hydraulicznych zasilających narzędzia wysokociśnieniowe, systemy testowe oraz instalacje pomiarowe. W wielu aplikacjach stosowany jest w połączeniu z elementami takimi jak pompy hydrauliczne, przyłącza pomiarowe czy szybkozłącza hydrauliczne. Dzięki niewielkiej średnicy DN06 oraz dużej wytrzymałości mechanicznej przewód tego typu umożliwia transport medium roboczego w miejscach o ograniczonej przestrzeni montażowej.

Budowa i konstrukcja węża termoplastycznego

Konstrukcja węża termoplastycznego DN06 2SP 1100 bar znacząco różni się od klasycznych przewodów hydraulicznych wykonanych z gumy syntetycznej. Rdzeń przewodu wykonany jest z tworzywa termoplastycznego o wysokiej odporności chemicznej oraz odporności na działanie olejów hydraulicznych. Materiał ten zapewnia również bardzo dobrą stabilność wymiarową oraz odporność na odkształcenia przy wysokim ciśnieniu roboczym. Warstwa wzmacniająca w tym modelu składa się z dwóch oplotów stalowych, które odpowiadają za wytrzymałość przewodu na rozrywanie oraz odporność na impulsowe zmiany ciśnienia. Podwójny oplot stalowy zwiększa odporność węża na zmęczenie materiału oraz zapewnia bezpieczeństwo pracy w instalacjach hydraulicznych o bardzo wysokich parametrach ciśnieniowych. Zewnętrzna powłoka węża wykonana jest z materiału odpornego na ścieranie, działanie czynników atmosferycznych oraz uszkodzenia mechaniczne. Dzięki temu przewód może pracować zarówno w instalacjach przemysłowych, jak i w mobilnych układach hydraulicznych stosowanych w maszynach specjalistycznych.

Zasada działania w instalacji hydraulicznej

Wąż termoplastyczny DN06 2SP pełni w układzie hydraulicznym funkcję przewodu transportującego medium robocze pomiędzy poszczególnymi elementami instalacji. Najczęściej jest to olej hydrauliczny, który przenosi energię hydrauliczną z pompy do odbiorników takich jak siłowniki hydrauliczne, zawory czy narzędzia hydrauliczne. Dzięki swojej konstrukcji przewód jest w stanie bezpiecznie przenosić bardzo wysokie ciśnienie robocze bez ryzyka rozszczelnienia lub uszkodzenia struktury przewodu. Stabilność konstrukcyjna oraz wysoka wytrzymałość mechaniczna powodują, że wąż zachowuje swoje właściwości nawet przy intensywnej eksploatacji w układach hydrauliki siłowej. W instalacji hydraulicznej przewód DN06 często współpracuje z elementami takimi jak złączki hydrauliczne, szybkozłącza hydrauliczne oraz przyłącza pomiarowe. Prawidłowy dobór końcówek oraz parametrów przewodu ma duże znaczenie dla bezpieczeństwa pracy całego układu hydraulicznego.

Normy i standardy techniczne

Węże hydrauliczne stosowane w instalacjach hydrauliki siłowej produkowane są zgodnie z określonymi standardami technicznymi. Najczęściej spotykane normy obejmują standardy DIN, ISO, EN oraz SAE. Normy te określają wymagania dotyczące wytrzymałości mechanicznej przewodów, odporności na ciśnienie robocze oraz parametrów bezpieczeństwa. W przypadku przewodów wysokociśnieniowych szczególnie istotne są parametry takie jak ciśnienie robocze, ciśnienie rozrywające oraz odporność na impulsy ciśnieniowe. Zastosowanie odpowiednich standardów produkcyjnych pozwala zapewnić powtarzalną jakość przewodów hydraulicznych oraz ich bezpieczne użytkowanie w instalacjach przemysłowych.

Zastosowanie węża termoplastycznego DN06

Wąż termoplastyczny DN06 2SP 1100 bar znajduje zastosowanie w wielu wymagających aplikacjach hydraulicznych. Dzięki bardzo wysokiej odporności na ciśnienie wykorzystywany jest przede wszystkim w systemach wysokociśnieniowych oraz w instalacjach wymagających dużej niezawodności. Przewody tego typu stosowane są między innymi w systemach zasilania narzędzi hydraulicznych wysokiego ciśnienia, instalacjach testowych oraz w aparaturze pomiarowej hydrauliki siłowej. Często wykorzystywane są również w serwisach hydrauliki siłowej oraz w instalacjach laboratoryjnych, gdzie konieczne jest prowadzenie medium roboczego pod bardzo wysokim ciśnieniem. W wielu aplikacjach przemysłowych węże termoplastyczne DN06 stosowane są także w układach zasilających narzędzia hydrauliczne producentów takich jak Enerpac, gdzie wymagane są przewody o bardzo wysokiej odporności ciśnieniowej.

Różnice względem innych węży hydraulicznych

W porównaniu do klasycznych węży hydraulicznych gumowych przewody termoplastyczne wyróżniają się znacznie wyższą odpornością na bardzo wysokie ciśnienia robocze. Standardowe węże hydrauliczne typu 1SN lub 2SN stosowane w instalacjach przemysłowych zazwyczaj pracują przy ciśnieniu kilkuset barów, natomiast wąż termoplastyczny DN06 może pracować przy ciśnieniu przekraczającym 1000 bar. Dodatkową zaletą przewodów termoplastycznych jest ich mniejsza masa oraz bardzo dobra odporność chemiczna. Materiał termoplastyczny nie wchłania oleju hydraulicznego oraz charakteryzuje się wysoką odpornością na działanie czynników środowiskowych. Przewody tego typu stosowane są więc przede wszystkim w instalacjach specjalistycznych, gdzie wymagane są bardzo wysokie parametry ciśnieniowe oraz wysoka niezawodność pracy.

Najczęstsze błędy przy doborze węży wysokociśnieniowych

Jednym z najczęściej popełnianych błędów jest dobór węża o zbyt niskim ciśnieniu roboczym w stosunku do parametrów instalacji hydraulicznej. W przypadku układów wysokociśnieniowych może to prowadzić do uszkodzenia przewodu lub rozszczelnienia instalacji. Kolejnym błędem jest nieprawidłowe dopasowanie końcówek oraz gwintów przyłączeniowych. W hydraulice siłowej stosowane są różne standardy gwintów, takie jak BSP, NPT czy JIC, dlatego dobór odpowiedniej złączki hydraulicznej ma bezpośredni wpływ na szczelność układu. Często spotykanym problemem jest również stosowanie przewodów bez odpowiedniej ochrony mechanicznej w miejscach narażonych na ścieranie lub uszkodzenia mechaniczne.

SAE 100 R7 Wąż termoplastyczny z 2 oplotami

• Warstwa wewnętrzna: poliester odporny na oleje hydrauliczne, powietrze oraz płyny na bazie wody.
• Wzmocnienie: 2 oploty o wysokiej wytrzymałości.
• Warstwa zewnętrzna: poliuretan odporny na oleje, ścieranie i warunki atmosferyczne.
• Zakres temperatur: temperatura stała -40ºC do +100ºC, ograniczenie do +65ºC dla powietrza i płynów opartych na wodzie.
• Normy: SAE 100 R7, EN 855 R7, ISO 3949, SAE J 517 / DIN 24951.

FAQ

Czy wąż termoplastyczny DN06 2SP może pracować przy ciśnieniu 1100 bar?
Tak. Konstrukcja węża została zaprojektowana do pracy w instalacjach wysokociśnieniowych i umożliwia bezpieczne przenoszenie medium roboczego przy bardzo wysokim ciśnieniu.

Czy wąż termoplastyczny można stosować z szybkozłączami hydraulicznymi?
Tak. Wąż może współpracować z różnymi typami złączek hydraulicznych i szybkozłączy, pod warunkiem dobrania odpowiednich końcówek oraz parametrów ciśnieniowych.

Czy wąż termoplastyczny nadaje się do oleju hydraulicznego?
Tak. Materiał termoplastyczny stosowany w konstrukcji przewodu jest odporny na działanie olejów hydraulicznych oraz wielu innych mediów stosowanych w hydraulice siłowej.

Czy wąż DN06 można stosować w narzędziach hydraulicznych wysokiego ciśnienia?
Tak. Przewody tego typu bardzo często stosowane są w instalacjach zasilających narzędzia hydrauliczne wysokiego ciśnienia.

Czy wąż termoplastyczny jest bardziej wytrzymały niż wąż gumowy?
W wielu zastosowaniach wysokociśnieniowych węże termoplastyczne charakteryzują się większą odpornością na bardzo wysokie ciśnienia oraz lepszą stabilnością konstrukcji.
