Wąż termoplastyczny TWIN BLIŹNIAK R1 DN10 212BAR

Przejdź do sekcji Opinie

46,91 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża olej hydrauliczny
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 212 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża czarny

Opis

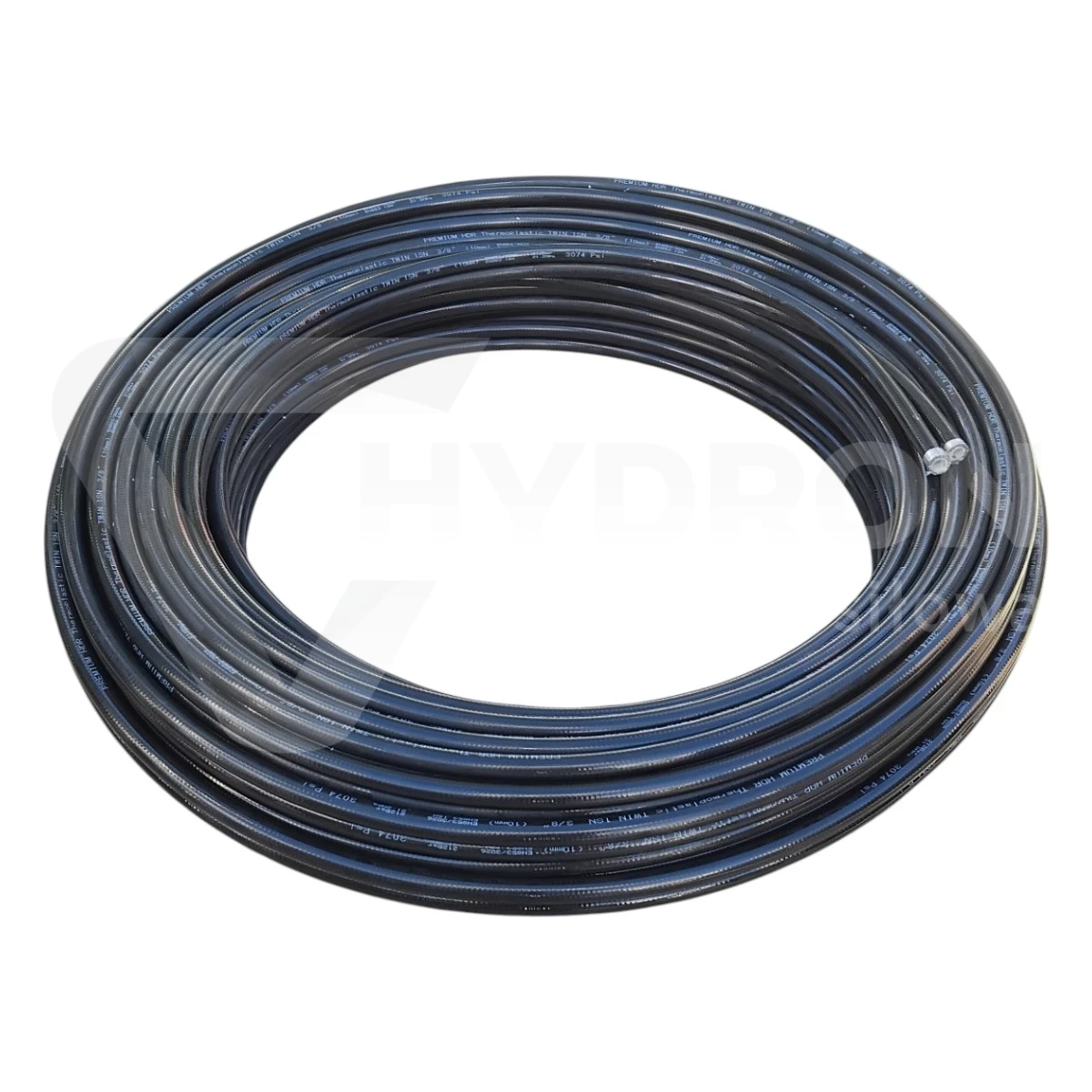

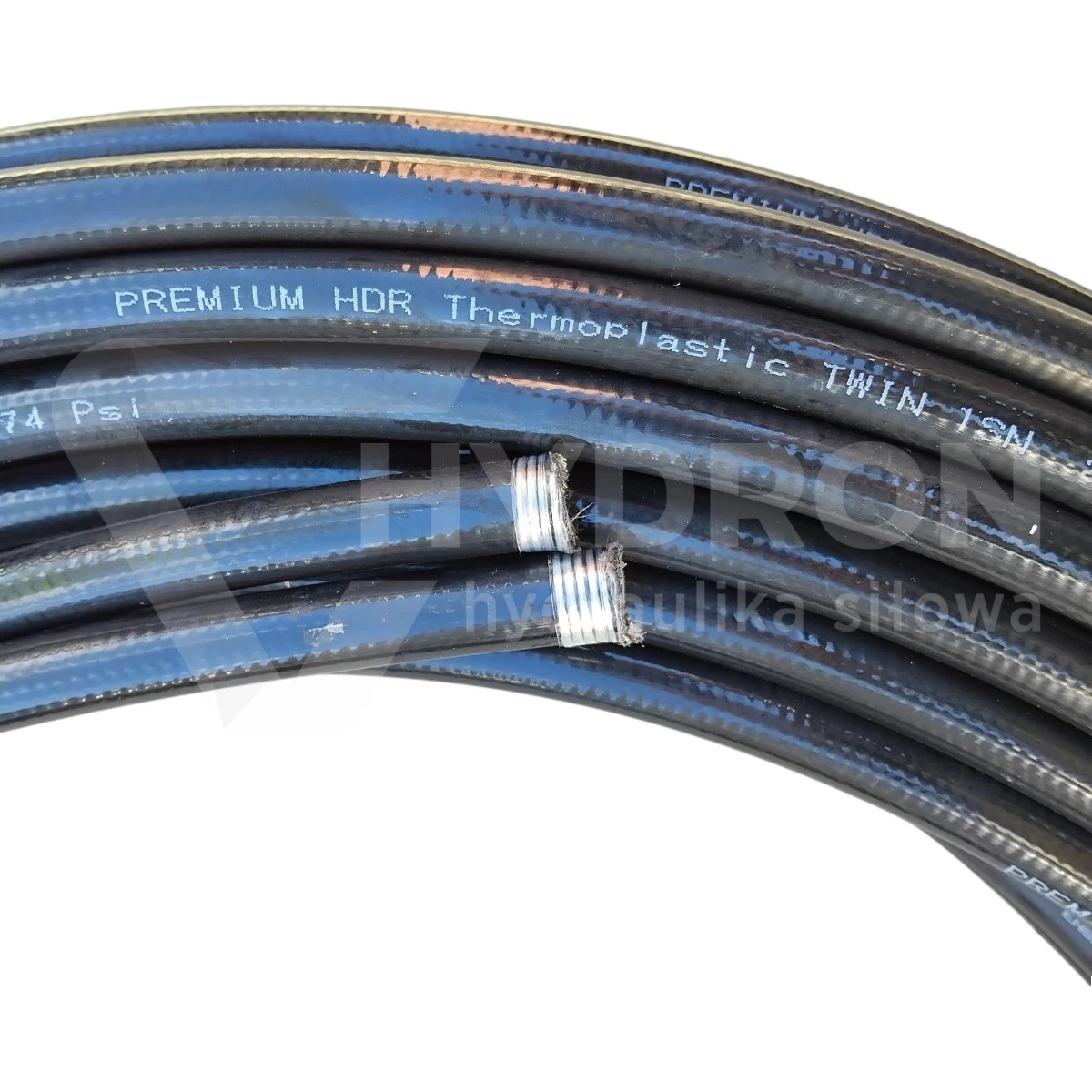

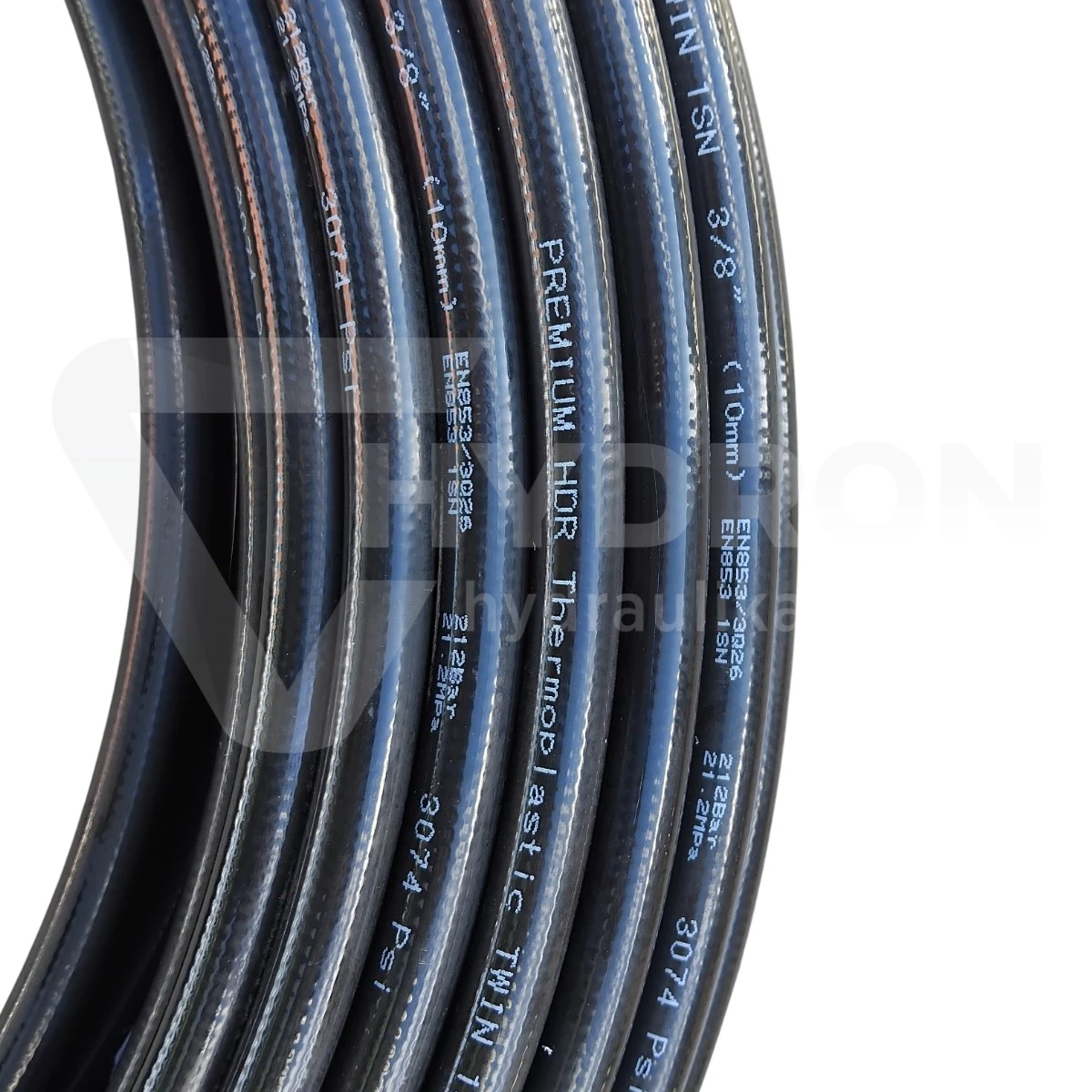

Wąż termoplastyczny TWIN R1 DN10 3/8" 212 bar – bliźniaczy

Wąż termoplastyczny TWIN R1 DN10 to podwójny przewód hydrauliczny, nazywany również wężem bliźniaczym. Składa się z dwóch połączonych równolegle przewodów o średnicy nominalnej DN10 (3/8"), tworzących zwartą konstrukcję przeznaczoną do prowadzenia dwóch niezależnych linii hydraulicznych. Maksymalne ciśnienie robocze wynosi 212 bar. Rozwiązanie TWIN ułatwia uporządkowanie instalacji, szczególnie w maszynach wyposażonych w ruchome zespoły hydrauliczne. Termoplastyczna konstrukcja sprawdza się w zastosowaniach wymagających elastycznego prowadzenia przewodów przy jednoczesnym ograniczeniu liczby osobno mocowanych węży.

Parametry techniczne węża TWIN R1 DN10

Rodzaj przewodu: termoplastyczny wąż hydrauliczny bliźniaczy TWIN.
Oznaczenie konstrukcji: R1.
Średnica nominalna: DN10 (3/8") dla każdej żyły.
Maksymalne ciśnienie robocze: 212 bar.
Budowa: dwa równolegle połączone przewody hydrauliczne.
Zastosowanie: układy hydrauliki siłowej wymagające równoległego prowadzenia dwóch linii.

Zastosowanie węży bliźniaczych w hydraulice siłowej

Wąż termoplastyczny TWIN R1 DN10 jest przeznaczony do wykonywania podwójnych połączeń hydraulicznych w maszynach i urządzeniach. Dwa przewody połączone w jedną konstrukcję mogą obsługiwać niezależne linie układu, na przykład doprowadzające i odprowadzające olej z odbiornika hydraulicznego. Zastosowanie węża bliźniaczego pozwala prowadzić obydwie linie obok siebie, bez konieczności osobnego układania każdego przewodu na całej długości instalacji.

Przewody TWIN znajdują zastosowanie między innymi w układach hydraulicznych podnośników, zwyżek, wózków widłowych i urządzeń z ruchomymi elementami roboczymi. Ich konstrukcja może ułatwiać prowadzenie instalacji wzdłuż masztów, wysięgników oraz innych elementów maszyn, w których istotna jest kontrola przebiegu przewodów. Dobór konkretnego węża powinien uwzględniać sposób pracy urządzenia, wymagane ciśnienie i warunki montażowe.

Średnica nominalna DN10 odpowiada rozmiarowi 3/8". Każda z dwóch żył węża tworzy osobny kanał przepływu, dlatego przy doborze należy uwzględnić natężenie przepływu i straty ciśnienia oddzielnie dla każdej linii hydraulicznej. Wąż TWIN nie stanowi jednego przewodu o podwójnym przekroju, lecz dwa niezależne przewody połączone w jedną konstrukcję.

Konstrukcja termoplastyczna i zalety układu TWIN

Konstrukcja bliźniacza ogranicza konieczność osobnego prowadzenia dwóch przewodów hydraulicznych. W instalacjach z ruchomymi odbiornikami pozwala uporządkować przebieg węży i ułatwia zaplanowanie ich mocowania. Jest to szczególnie istotne w maszynach, w których przewody przemieszczają się wraz z wysięgnikiem, masztem lub innym elementem roboczym.

Termoplastyczne węże hydrauliczne stanowią alternatywę konstrukcyjną dla tradycyjnych przewodów gumowych. Przy ich doborze należy uwzględnić materiał warstwy wewnętrznej, rodzaj wzmocnienia, odporność osłony oraz wymagane warunki pracy. Poszczególne typy węży termoplastycznych mogą znacznie różnić się dopuszczalnym ciśnieniem, temperaturą i sposobem montażu końcówek.

Maksymalne ciśnienie robocze węża TWIN R1 DN10 wynosi 212 bar. Przed zastosowaniem przewodu należy zweryfikować ciśnienie występujące w obu liniach hydraulicznych oraz wymagania całego układu. W przypadku instalacji narażonych na częste skoki ciśnienia istotny jest również dobór przewodu do charakterystyki obciążeń dynamicznych.

Prowadzenie i montaż węża bliźniaczego

Podczas montażu węża TWIN należy zapewnić odpowiednią przestrzeń dla obydwu połączonych żył. Przewód powinien być prowadzony bez nadmiernego skręcania i zaginania. Należy również unikać kontaktu z ostrymi krawędziami oraz miejscami, w których podczas pracy maszyny mogłoby dochodzić do intensywnego tarcia o elementy konstrukcyjne.

Przy wykonywaniu kompletnego przewodu hydraulicznego konieczny jest dobór końcówek i tulejek zaciskowych odpowiednich do rzeczywistej konstrukcji węża termoplastycznego. Parametry zakuwania powinny odpowiadać zastosowanemu zestawowi komponentów. Nie należy automatycznie stosować tulejek ani ustawień prasy przeznaczonych do gumowych węży hydraulicznych ze stalowym oplotem.

W miejscach, w których dwie żyły muszą zostać podłączone do oddzielnych przyłączy, należy odpowiednio przygotować końce przewodu. Rozdzielanie zespolonych węży powinno odbywać się bez naruszania warstw konstrukcyjnych żadnej z żył. Uszkodzenie zewnętrznej osłony lub wzmocnienia może obniżyć bezpieczeństwo gotowego połączenia.

Dobór innych typów węży termoplastycznych TWIN

Węże hydrauliczne TWIN występują w różnych odmianach konstrukcyjnych, w tym z wzmocnieniem tekstylnym, aramidowym i stalowym. Poszczególne wersje przeznaczone są do odmiennych warunków pracy. Wybierając inny typ węża bliźniaczego, należy porównać ciśnienie robocze, średnicę, wymiary zewnętrzne, minimalny promień gięcia oraz kompatybilność z końcówkami hydraulicznymi.

Pozostałe konstrukcje i rozmiary są dostępne w kategorii węże termoplastyczne TWIN – przewody bliźniacze. Wybór zamiennego przewodu powinien zawsze uwzględniać wymagania konkretnej instalacji, ponieważ jednakowa średnica nominalna nie oznacza identycznych parametrów technicznych.

Dlaczego warto wybrać wąż termoplastyczny TWIN R1 DN10?

Dwa równoległe przewody hydrauliczne połączone w jedną konstrukcję.
Średnica nominalna DN10 (3/8") dla każdej żyły.
Maksymalne ciśnienie robocze 212 bar.
Konstrukcja bliźniacza ułatwiająca uporządkowanie instalacji hydraulicznej.
Możliwość wykorzystania do prowadzenia dwóch niezależnych linii hydraulicznych.
Rozwiązanie odpowiednie do rozważenia w maszynach z ruchomymi zespołami hydraulicznymi.
Możliwość wykonania kompletnego zespołu hydraulicznego z odpowiednio dobranymi końcówkami.

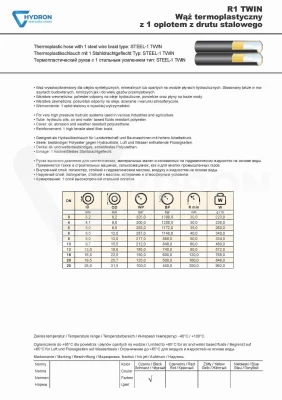

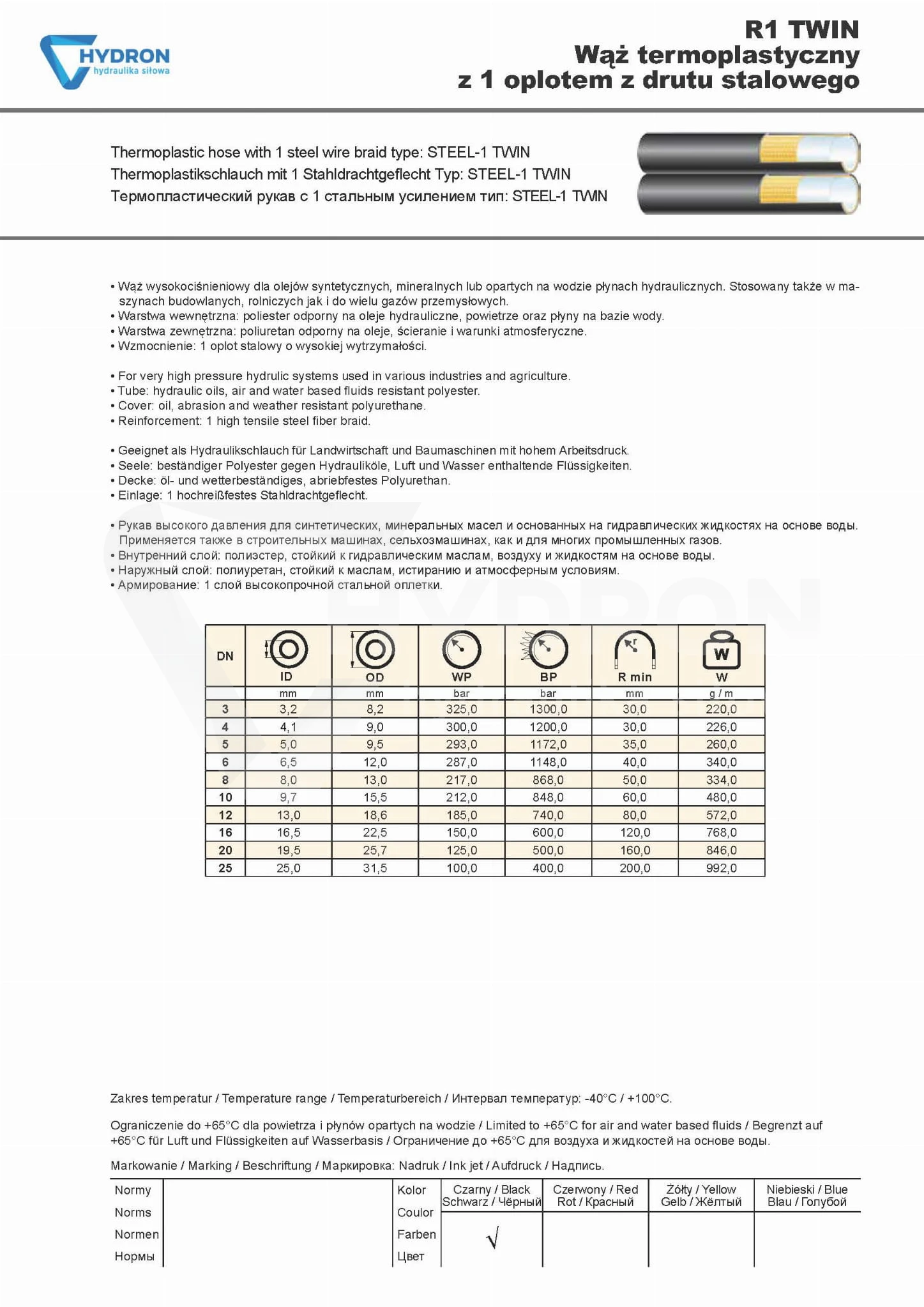

Specyfikacja techniczna

Parametr techniczny	Wartość
Rodzaj produktu	Termoplastyczny wąż hydrauliczny bliźniaczy
Konstrukcja	TWIN – dwa połączone przewody
Oznaczenie typu	R1
Średnica nominalna pojedynczej żyły	DN10 (3/8")
Maksymalne ciśnienie robocze	212 bar
Liczba niezależnych przewodów	2
Podstawowe zastosowanie	Układy hydrauliki siłowej

Najczęściej zadawane pytania (FAQ)

Co oznacza TWIN w nazwie węża hydraulicznego?

TWIN oznacza konstrukcję bliźniaczą składającą się z dwóch połączonych równolegle przewodów. Każda żyła stanowi osobną linię hydrauliczną, a ich zespolenie ułatwia wspólne prowadzenie w instalacji.

Jakie ciśnienie robocze ma wąż TWIN R1 DN10?

Maksymalne ciśnienie robocze wynosi 212 bar. Podczas wykonywania gotowego przewodu należy również uwzględnić dopuszczalne ciśnienie zastosowanych końcówek i pozostałych elementów połączenia.

Czy obie żyły węża TWIN DN10 mają średnicę 3/8"?

Tak. Oznaczenie DN10 (3/8") dotyczy każdej z dwóch żył. Wąż tworzy dwa niezależne kanały przepływu, które można wykorzystać w odpowiednio dobranym obwodzie hydraulicznym.

Gdzie stosuje się podwójne węże hydrauliczne?

Węże bliźniacze wykorzystuje się między innymi w maszynach z ruchomymi elementami hydraulicznymi, takich jak podnośniki, zwyżki czy wózki widłowe. Ułatwiają wspólne prowadzenie dwóch przewodów i organizację ich przebiegu w maszynie.

Czy wąż TWIN R1 można zastąpić wężem R7 lub R8?

Zamiana wymaga porównania parametrów technicznych obu produktów, w tym ciśnienia roboczego, rodzaju wzmocnienia, wymiarów, minimalnego promienia gięcia oraz kompatybilności końcówek. Samo oznaczenie DN10 nie oznacza pełnej zamienności różnych konstrukcji termoplastycznych.
