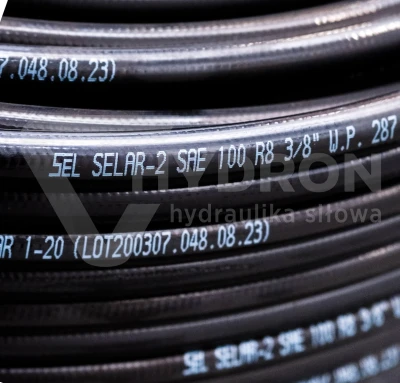

Wąż termoplastyczny TWIN BLIŹNIAK R8 DN08 350bar +

Przejdź do sekcji Opinie

95,94 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Wąż termoplastyczny TWIN R8 DN08 350 bar – bliźniaczy przewód hydrauliczny

Wąż termoplastyczny TWIN R8 DN08 350 bar to podwójny przewód hydrauliczny przeznaczony do wykonywania elastycznych połączeń w instalacjach hydrauliki siłowej. Konstrukcja bliźniacza składa się z dwóch równolegle połączonych węży, z których każdy stanowi niezależny kanał przepływu oleju hydraulicznego. Średnica nominalna każdej żyły wynosi DN08 (5/16"), a maksymalne ciśnienie robocze 350 bar. Zespolenie dwóch przewodów w jedną konstrukcję ułatwia prowadzenie instalacji oraz ogranicza konieczność osobnego mocowania każdej linii. Wąż TWIN R8 znajduje zastosowanie w odpowiednio dobranych układach hydraulicznych maszyn przemysłowych, urządzeń transportowych i mechanizmów z ruchomymi elementami roboczymi.

Parametry techniczne węża TWIN R8 DN08

Rodzaj przewodu: wąż hydrauliczny termoplastyczny bliźniaczy.
Typ konstrukcji: TWIN R8.
Liczba żył: 2 niezależne przewody hydrauliczne.
Średnica nominalna każdej żyły: DN08 (5/16").
Ciśnienie robocze: 350 bar.
Budowa: dwa zespolone równolegle przewody termoplastyczne.
Przeznaczenie: układy hydrauliki siłowej wymagające prowadzenia dwóch linii hydraulicznych.

Zastosowanie węża bliźniaczego w hydraulice siłowej

Wąż termoplastyczny TWIN R8 DN08 jest przeznaczony do instalacji, w których konieczne jest równoległe prowadzenie dwóch elastycznych połączeń hydraulicznych. Konstrukcja bliźniacza pozwala ograniczyć liczbę osobno układanych przewodów i ułatwia organizację ich przebiegu wewnątrz maszyny. Rozwiązanie to jest szczególnie przydatne w urządzeniach wyposażonych w ruchome podzespoły hydrauliczne.

Podwójne przewody hydrauliczne znajdują zastosowanie między innymi w podnośnikach, platformach roboczych, masztach wózków widłowych, maszynach budowlanych i urządzeniach przemysłowych. Mogą służyć do podłączenia siłowników dwustronnego działania, w których potrzebne są dwa niezależne połączenia doprowadzające i odprowadzające olej hydrauliczny.

Zastosowanie konstrukcji TWIN pomaga uporządkować instalację w miejscach, w których przewody przemieszczają się podczas pracy wraz z ramieniem, masztem lub wysięgnikiem. Dobór węża do konkretnego urządzenia wymaga uwzględnienia ciśnienia roboczego, średnicy, wymaganego przepływu oraz sposobu prowadzenia przewodu.

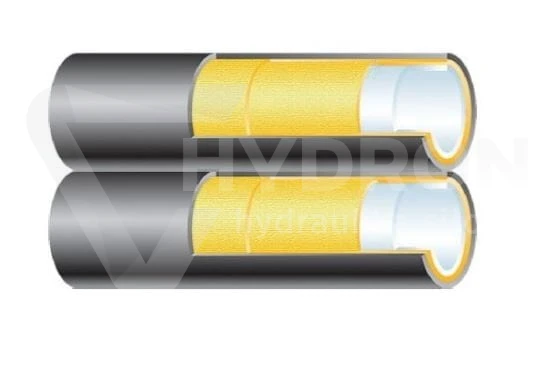

Konstrukcja TWIN – dwa przewody w jednej instalacji

Wąż bliźniaczy TWIN składa się z dwóch przewodów hydraulicznych połączonych na długości. Każdy z nich posiada własny kanał przepływu, dzięki czemu może obsługiwać oddzielną linię układu hydraulicznego. Konstrukcja ta pozwala prowadzić dwa połączenia obok siebie, bez konieczności stosowania osobnych tras montażowych dla każdego przewodu.

Wąż TWIN nie jest pojedynczym przewodem o zwiększonym przekroju. Oznaczenie DN08 dotyczy każdej z dwóch żył. Przy doborze średnicy należy osobno uwzględnić natężenie przepływu w obu liniach, wymagania odbiornika oraz dopuszczalne straty ciśnienia.

Termoplastyczna konstrukcja przewodu stanowi alternatywę dla tradycyjnych gumowych węży hydraulicznych. Poszczególne rozwiązania różnią się zastosowanymi materiałami, rodzajem wzmocnienia oraz parametrami montażowymi. Przy wymianie przewodu należy porównywać pełne właściwości techniczne, a nie wyłącznie średnicę nominalną.

Ciśnienie robocze 350 bar w układach hydraulicznych

Maksymalne ciśnienie robocze węża TWIN R8 DN08 wynosi 350 bar. Parametr ten pozwala stosować przewód w odpowiednio dobranych instalacjach wysokociśnieniowej hydrauliki siłowej. Podczas projektowania i modernizacji układu należy uwzględnić maksymalne ciśnienie występujące podczas pracy maszyny, w tym możliwe obciążenia dynamiczne.

Dopuszczalne ciśnienie kompletnego zespołu wężowego zależy również od parametrów zastosowanych końcówek hydraulicznych, tulejek zaciskowych i pozostałych elementów połączenia. Ciśnienie znamionowe gotowego przewodu nie może przekraczać wartości dopuszczalnej dla jego najsłabszego elementu.

Prowadzenie przewodów TWIN w maszynach i urządzeniach

Podczas montażu węża bliźniaczego należy zapewnić odpowiednią przestrzeń dla obu połączonych żył. Przewód powinien być prowadzony bez skręcania wokół własnej osi oraz bez nadmiernego zginania. Szczególną uwagę należy zwrócić na miejsca zmiany kierunku prowadzenia węża i punkty jego mocowania.

W instalacjach ruchomych konieczne jest uwzględnienie pełnego zakresu przemieszczania się elementów maszyny. Wąż nie powinien być nadmiernie naprężany ani narażony na ściskanie pomiędzy współpracującymi częściami konstrukcyjnymi. Należy także zachować minimalny promień gięcia właściwy dla zastosowanego modelu.

W miejscach narażonych na kontakt z ostrymi krawędziami lub tarcie można zastosować dodatkowe osłony spiralne na węże hydrauliczne. Osłonę należy dobrać do gabarytów konstrukcji bliźniaczej oraz warunków pracy instalacji.

Zakuwanie węży termoplastycznych TWIN R8

Wąż TWIN R8 DN08 może być wykorzystywany do przygotowywania kompletnych przewodów hydraulicznych z odpowiednio dobranymi końcówkami. Każda żyła wymaga osobnego zakończenia, zgodnego z rodzajem przyłącza w instalacji. Montaż powinien być wykonywany przy użyciu tulejek i końcówek przeznaczonych do konkretnej konstrukcji przewodu termoplastycznego.

W celu zamontowania końcówek może być konieczne miejscowe rozdzielenie obu połączonych przewodów. Operację należy przeprowadzić bez uszkadzania warstw zewnętrznych i wzmacniających poszczególnych żył. Niewłaściwe przygotowanie końca węża może osłabić połączenie i doprowadzić do jego nieszczelności.

Parametry zakuwania należy dostosować do zastosowanego zestawu węża, końcówki i tulejki. Nie należy automatycznie stosować średnic zaciskania przeznaczonych do gumowych węży hydraulicznych ani innych przewodów termoplastycznych. HYDRON oferuje również zakute węże hydrauliczne na wymiar, przygotowywane z końcówkami dostosowanymi do wymagań instalacji.

Wąż TWIN R8 a inne konstrukcje przewodów bliźniaczych

Węże termoplastyczne bliźniacze występują w różnych typach konstrukcyjnych i średnicach. Oznaczenia R1, R7 i R8 pozwalają rozróżnić poszczególne rodziny przewodów, które mogą mieć odmienne rodzaje wzmocnienia, dopuszczalne ciśnienia i właściwości eksploatacyjne.

Podczas wymiany węża bliźniaczego należy sprawdzić średnicę obu żył, maksymalne ciśnienie robocze, wymiary zewnętrzne, minimalny promień gięcia, zakres temperatur oraz kompatybilność końcówek. Samo oznaczenie DN08 nie stanowi wystarczającej podstawy do uznania przewodów za zamienne. W instalacjach wymagających konkretnej normy wykonania należy dodatkowo potwierdzić zgodność wybranego modelu z odpowiednią dokumentacją techniczną.

Dlaczego warto wybrać wąż termoplastyczny TWIN R8 DN08?

Ciśnienie robocze 350 bar do odpowiednio dobranych układów hydraulicznych.
Dwa równoległe przewody hydrauliczne połączone w jedną konstrukcję.
Średnica nominalna DN08 (5/16") każdej żyły.
Dwa niezależne kanały przepływu oleju hydraulicznego.
Uporządkowane prowadzenie dwóch linii hydraulicznych w maszynie.
Możliwość wykorzystania w urządzeniach z ruchomymi zespołami hydraulicznymi.
Termoplastyczna konstrukcja przeznaczona do wykonywania elastycznych połączeń.
Możliwość przygotowania kompletnego zespołu hydraulicznego z odpowiednio dobranymi końcówkami.

Specyfikacja techniczna

Parametr techniczny	Wartość
Nazwa produktu	Wąż termoplastyczny TWIN R8 DN08 350 bar
Rodzaj produktu	Termoplastyczny wąż hydrauliczny bliźniaczy
Typ konstrukcji	TWIN R8
Liczba żył	2
Średnica nominalna każdej żyły	DN08 (5/16")
Ciśnienie robocze	350 bar
Budowa	Dwa połączone równolegle przewody termoplastyczne
Zastosowanie	Układy hydrauliki siłowej

Najczęściej zadawane pytania (FAQ)

Co oznacza TWIN w nazwie węża hydraulicznego R8?

TWIN oznacza wąż bliźniaczy składający się z dwóch równolegle połączonych przewodów. Każda żyła stanowi niezależny kanał przepływu oleju hydraulicznego. Taka konstrukcja pozwala prowadzić dwie linie hydrauliczne wspólnie.

Jakie ciśnienie robocze ma wąż TWIN R8 DN08?

Maksymalne ciśnienie robocze wynosi 350 bar. Przy wykonywaniu kompletnego przewodu należy uwzględnić również dopuszczalne ciśnienie zastosowanych końcówek i pozostałych elementów połączenia.

Czy obie żyły węża TWIN mają średnicę DN08?

Tak. Każda żyła ma średnicę nominalną DN08 (5/16"). Wąż posiada dwa niezależne kanały przepływu, które można wykorzystać w odpowiednio dobranym obwodzie hydraulicznym.

Gdzie stosuje się węże termoplastyczne bliźniacze?

Węże bliźniacze są wykorzystywane między innymi w podnośnikach, wózkach widłowych, maszynach budowlanych i urządzeniach przemysłowych. Sprawdzają się w instalacjach wymagających wspólnego prowadzenia dwóch niezależnych przewodów hydraulicznych.

Czy wąż TWIN R8 DN08 można zastąpić przewodem innego typu?

Dobór zamiennika wymaga porównania ciśnienia roboczego, średnicy wewnętrznej i zewnętrznej, minimalnego promienia gięcia, materiałów konstrukcyjnych oraz kompatybilności końcówek. Jednakowe oznaczenie średnicy DN08 nie gwarantuje pełnej zamienności różnych typów węży.
