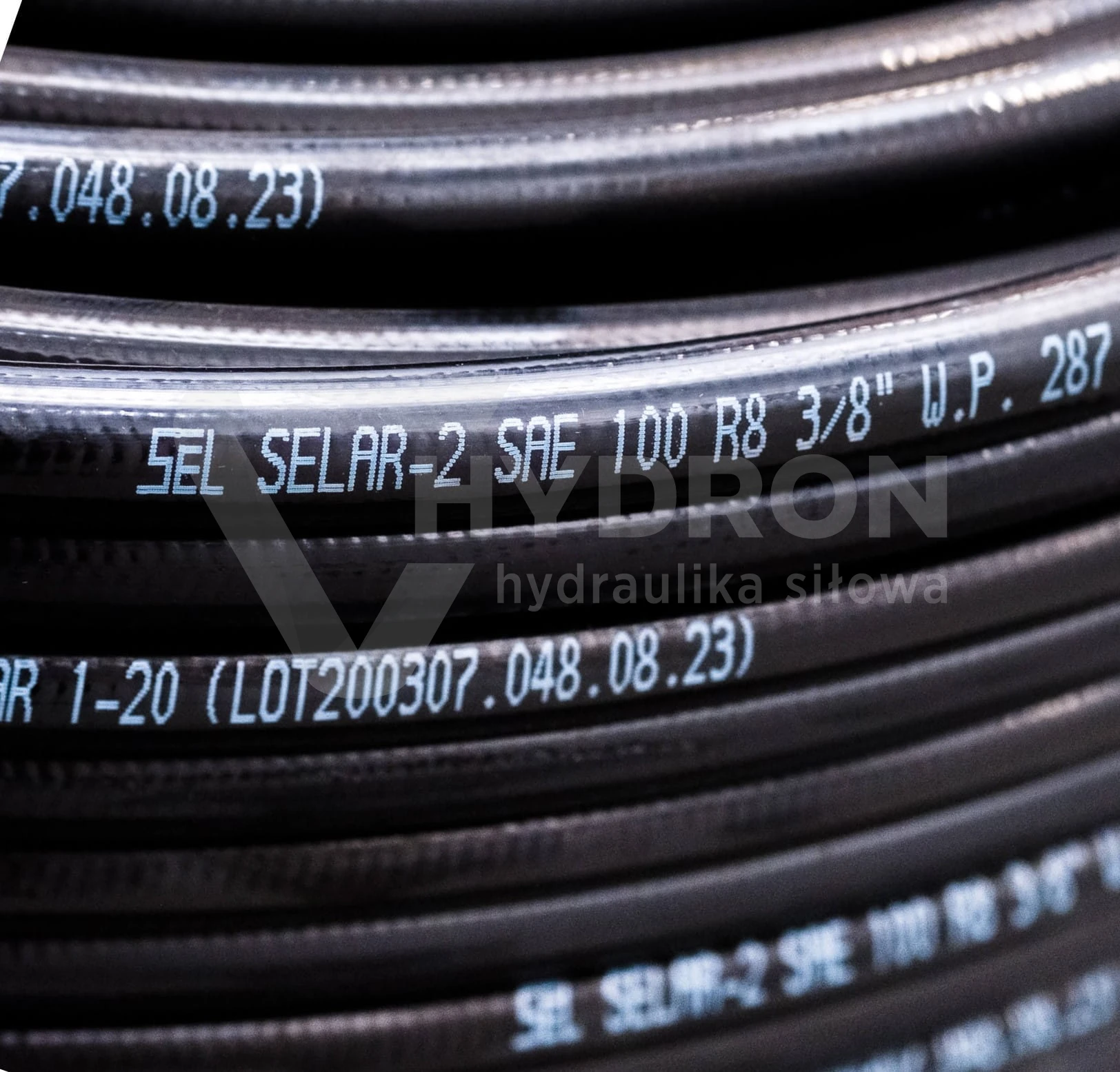

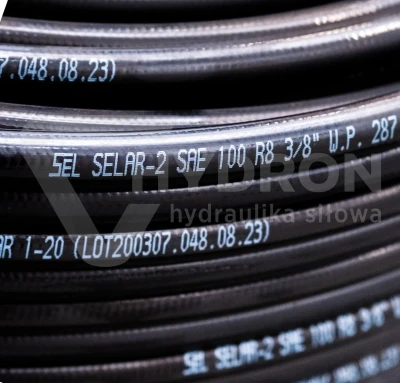

Wąż termoplastyczny TWIN BLIŹNIAK R8 DN06 362bar +

Przejdź do sekcji Opinie

63,94 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 6 mm = DN06 (1/4")
Przeznaczenie węża olej hydrauliczny
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia oplot tekstylny ( siatka )
Ciśnienie robocze węża 360 bar
Temperatura pracy węża -40°C do +95°C
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża czarny

Opis

Wąż termoplastyczny TWIN R8 DN06 362 bar – hydrauliczny wąż bliźniaczy

Wąż termoplastyczny TWIN R8 DN06 362 bar to podwójny przewód wysokociśnieniowy przeznaczony do instalacji hydrauliki siłowej wymagających równoległego prowadzenia dwóch linii olejowych. Konstrukcja bliźniacza składa się z dwóch zespolonych przewodów o średnicy nominalnej DN06 (1/4"), z których każdy tworzy niezależny kanał przepływu. Ciśnienie robocze wynosi 362 bar. Zastosowanie wzmocnienia aramidowego w konstrukcji R8 umożliwia uzyskanie wysokiej wytrzymałości przy niewielkiej masie przewodu. Wąż TWIN jest szczególnie przydatny w maszynach z ruchomymi zespołami hydraulicznymi, gdzie liczy się uporządkowane prowadzenie połączeń i ograniczona przestrzeń montażowa.

Parametry techniczne węża TWIN R8 DN06

Rodzaj produktu: termoplastyczny wąż hydrauliczny bliźniaczy.
Oznaczenie konstrukcji: TWIN R8.
Średnica nominalna: DN06 (1/4") dla każdej żyły.
Liczba niezależnych przewodów: 2.
Ciśnienie robocze: 362 bar.
Rodzaj wzmocnienia: włókno aramidowe.
Warstwa wewnętrzna: poliester termoplastyczny.
Osłona zewnętrzna: poliuretan (PU).
Zakres temperatur dla rodziny przewodów: od -40°C do +100°C.
Kolor: czarny.
Kod produktu: TERMOPLAST DN6 R8.
Jednostka sprzedaży: metr bieżący.

Zastosowanie węży bliźniaczych w hydraulice siłowej

Wąż termoplastyczny TWIN R8 DN06 przeznaczony jest do wykonywania elastycznych połączeń w maszynach wymagających obsługi dwóch niezależnych linii hydraulicznych. Zespolona konstrukcja pozwala prowadzić oba przewody wspólnie, co ułatwia planowanie instalacji oraz ogranicza konieczność stosowania oddzielnych elementów mocujących.

Węże bliźniacze znajdują zastosowanie między innymi w podnośnikach hydraulicznych, zwyżkach, wózkach widłowych, urządzeniach przemysłowych i maszynach budowlanych. Mogą być wykorzystywane do obsługi siłowników dwustronnego działania, w których potrzebne są dwa niezależne połączenia robocze. Przy doborze należy uwzględnić ciśnienie, wydajność układu oraz warunki pracy maszyny.

Średnica nominalna DN06 odpowiada rozmiarowi 1/4" i dotyczy każdej z dwóch żył. Podczas projektowania układu należy uwzględnić natężenie przepływu oraz straty ciśnienia osobno dla każdego kanału. Dwa połączone przewody nie tworzą jednego kanału o podwójnym przekroju.

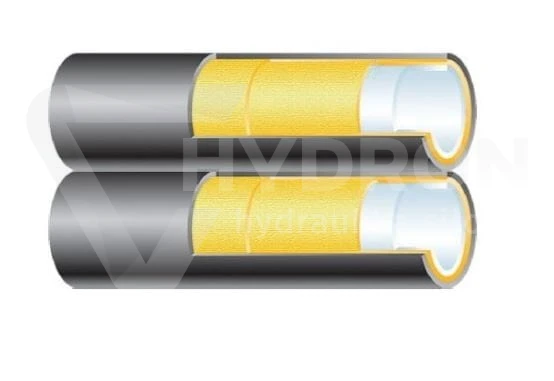

Konstrukcja TWIN – dwa przewody połączone równolegle

Konstrukcja TWIN umożliwia prowadzenie dwóch przewodów hydraulicznych jako jednego zespołu. Obie żyły pozostają połączone na długości węża, co pomaga utrzymać ich wzajemne położenie podczas montażu i eksploatacji. Takie rozwiązanie jest szczególnie użyteczne w instalacjach z ruchomymi masztami, ramionami i wysięgnikami.

W porównaniu z prowadzeniem dwóch oddzielnych węży konstrukcja bliźniacza ułatwia organizację trasy przewodów. Należy jednak uwzględnić całkowite wymiary zespolonego węża, jego wymagany promień gięcia oraz sposób mocowania do konstrukcji maszyny.

Wzmocnienie aramidowe i termoplastyczna budowa R8

Konstrukcje termoplastyczne z rodziny R8 wykorzystują wzmocnienie aramidowe o wysokiej wytrzymałości. Włókna aramidowe umożliwiają przenoszenie obciążeń ciśnieniowych bez konieczności stosowania tradycyjnego oplotu stalowego. Dzięki temu przewody tego rodzaju mogą wyróżniać się niewielką masą oraz zwartą budową.

Termoplastyczny rdzeń poliestrowy tworzy kanał przepływu medium, a zewnętrzna osłona poliuretanowa zabezpiecza przewód przed oddziaływaniem czynników mechanicznych. Poliuretan charakteryzuje się odpornością na ścieranie, co ma znaczenie w instalacjach narażonych na kontakt z elementami maszyny. Nie eliminuje to jednak konieczności prawidłowego prowadzenia i zabezpieczenia przewodów.

Ciśnienie robocze 362 bar

Wąż TWIN R8 DN06 jest przeznaczony do pracy przy ciśnieniu roboczym do 362 bar. Wartość ta odnosi się do parametrów przewodu, a nie oznacza automatycznie dopuszczalnego ciśnienia kompletnego zespołu hydraulicznego. Podczas montażu należy uwzględnić ciśnienie znamionowe wszystkich końcówek i pozostałych elementów połączenia.

W instalacjach z dynamicznymi zmianami ciśnienia należy uwzględnić warunki pracy odbiornika, możliwe skoki ciśnienia oraz wymagania producenta maszyny. Prawidłowo dobrany przewód powinien zapewniać odpowiedni zapas parametrów względem rzeczywistych obciążeń układu.

Temperatura pracy i dobór medium

Dla rodziny termoplastycznych węży bliźniaczych HYDRON podawany jest zakres temperatur pracy od -40°C do +100°C. Przy doborze przewodu należy uwzględnić rodzaj medium roboczego, temperaturę oleju hydraulicznego oraz dopuszczalne parametry eksploatacyjne całego układu.

W przypadku płynów hydraulicznych na bazie wody, sprężonego powietrza lub innych mediów należy dodatkowo potwierdzić zgodność materiałową i dopuszczalne warunki pracy. Nie wszystkie media mogą być użytkowane w pełnym zakresie temperatur przewidzianym dla oleju hydraulicznego.

Prowadzenie i zabezpieczanie węży bliźniaczych

Podczas instalowania węża TWIN należy zachować właściwy przebieg obu żył oraz unikać skręcania przewodu wokół własnej osi. Wąż nie powinien być zaginany poniżej minimalnego promienia gięcia określonego dla konkretnej konstrukcji. Ważne jest także odpowiednie rozmieszczenie mocowań, szczególnie w maszynach wyposażonych w ruchome zespoły robocze.

W miejscach narażonych na intensywne tarcie lub kontakt z ostrymi krawędziami można zastosować dodatkowe osłony spiralne na węże hydrauliczne. Osłona powinna być dobrana do wymiarów zespolonej konstrukcji TWIN i warunków ruchu przewodu.

Zakuwanie końcówek do węża termoplastycznego R8

Wąż TWIN R8 DN06 może być wykorzystany do przygotowania gotowego zespołu przewodów hydraulicznych z oddzielnymi zakończeniami obu żył. Końcówki oraz tulejki zaciskowe muszą być kompatybilne z konstrukcją termoplastyczną i odpowiednio dobrane do rzeczywistych wymiarów przewodu.

W miejscach montażu końcówek może być konieczne rozdzielenie obu przewodów na określonej długości. Operację należy wykonać bez naruszania warstw wzmacniających i ochronnych. Parametry zaciskania powinny odpowiadać konkretnemu zestawowi węża, tulejki oraz końcówki hydraulicznej.

Nie należy automatycznie stosować parametrów zakuwania przeznaczonych do gumowych węży hydraulicznych. HYDRON oferuje również zakute węże hydrauliczne na wymiar, wykonywane z odpowiednio dobranymi komponentami montażowymi.

Wąż TWIN R8 a pozostałe typy przewodów termoplastycznych

Termoplastyczne węże bliźniacze występują w różnych konstrukcjach, w tym R7 z wzmocnieniem tekstylnym oraz R8 z wzmocnieniem aramidowym. Dostępne są także odmiany wzmacniane stalą. Poszczególne rozwiązania różnią się wytrzymałością ciśnieniową, parametrami wymiarowymi oraz wymaganiami montażowymi.

Wybierając zamienny przewód bliźniaczy, należy porównać ciśnienie robocze, średnicę obu żył, minimalny promień gięcia, zakres temperatur i kompatybilność końcówek. Przewody o tej samej średnicy DN06 nie muszą być wzajemnie zamienne. W przypadku instalacji wymagających określonej zgodności z normą SAE 100 R8, EN 855 R8 lub ISO 3949 należy potwierdzić dokumentację techniczną konkretnego modelu.

Dlaczego warto wybrać wąż termoplastyczny TWIN R8 DN06?

Ciśnienie robocze 362 bar.
Dwie niezależne żyły hydrauliczne połączone równolegle.
Średnica nominalna DN06 (1/4") każdej żyły.
Aramidowe wzmocnienie charakterystyczne dla rodziny R8.
Termoplastyczny rdzeń poliestrowy i osłona poliuretanowa.
Konstrukcja bliźniacza ułatwiająca organizację instalacji.
Możliwość zastosowania w odpowiednio dobranych maszynach z ruchomymi elementami hydraulicznymi.
Możliwość wykonania kompletnego przewodu z oddzielnymi zakończeniami obu żył.

Specyfikacja techniczna

Parametr techniczny	Wartość
Nazwa produktu	Wąż termoplastyczny TWIN R8 DN06 362 bar
Kod produktu	TERMOPLAST DN6 R8
Rodzaj węża	Termoplastyczny, hydrauliczny, bliźniaczy
Typ konstrukcji	TWIN R8
Liczba przewodów	2
Średnica nominalna żyły	DN06 (1/4")
Ciśnienie robocze	362 bar
Wzmocnienie rodziny R8	Aramidowe
Materiał rdzenia rodziny TWIN	Poliester termoplastyczny
Osłona zewnętrzna rodziny TWIN	Poliuretan (PU)
Temperatura pracy rodziny TWIN	-40°C do +100°C
Kolor	Czarny
Jednostka sprzedaży	Metr bieżący

Najczęściej zadawane pytania (FAQ)

Co oznacza TWIN w nazwie węża termoplastycznego?

TWIN oznacza konstrukcję bliźniaczą, składającą się z dwóch połączonych równolegle przewodów. Każda żyła posiada własny kanał przepływu i może stanowić niezależną linię hydrauliczną.

Jakie ciśnienie robocze ma wąż TWIN R8 DN06?

Ciśnienie robocze węża wynosi 362 bar. Przy doborze kompletnego przewodu należy również uwzględnić ciśnienie znamionowe końcówek i pozostałych elementów połączenia.

Czy każda żyła węża TWIN ma średnicę DN06?

Tak. Oznaczenie DN06 (1/4") dotyczy każdej z dwóch żył. Przewody tworzą oddzielne kanały przepływu oleju hydraulicznego.

Czy wąż bliźniaczy R8 nadaje się do podnośników i wózków widłowych?

Konstrukcja TWIN może być stosowana w odpowiednio dobranych układach hydraulicznych podnośników, zwyżek oraz wózków widłowych. Przed montażem należy potwierdzić wymagane ciśnienie, wymiary przewodu i warunki pracy urządzenia.

Czy wąż TWIN R8 można zastąpić innym wężem termoplastycznym?

Dobór zamiennika wymaga porównania ciśnienia roboczego, średnic, rodzaju wzmocnienia, minimalnego promienia gięcia i kompatybilności końcówek. Sama zgodność nominalnej średnicy DN06 nie gwarantuje zamienności konstrukcji R7, R8 i innych typów przewodów.
