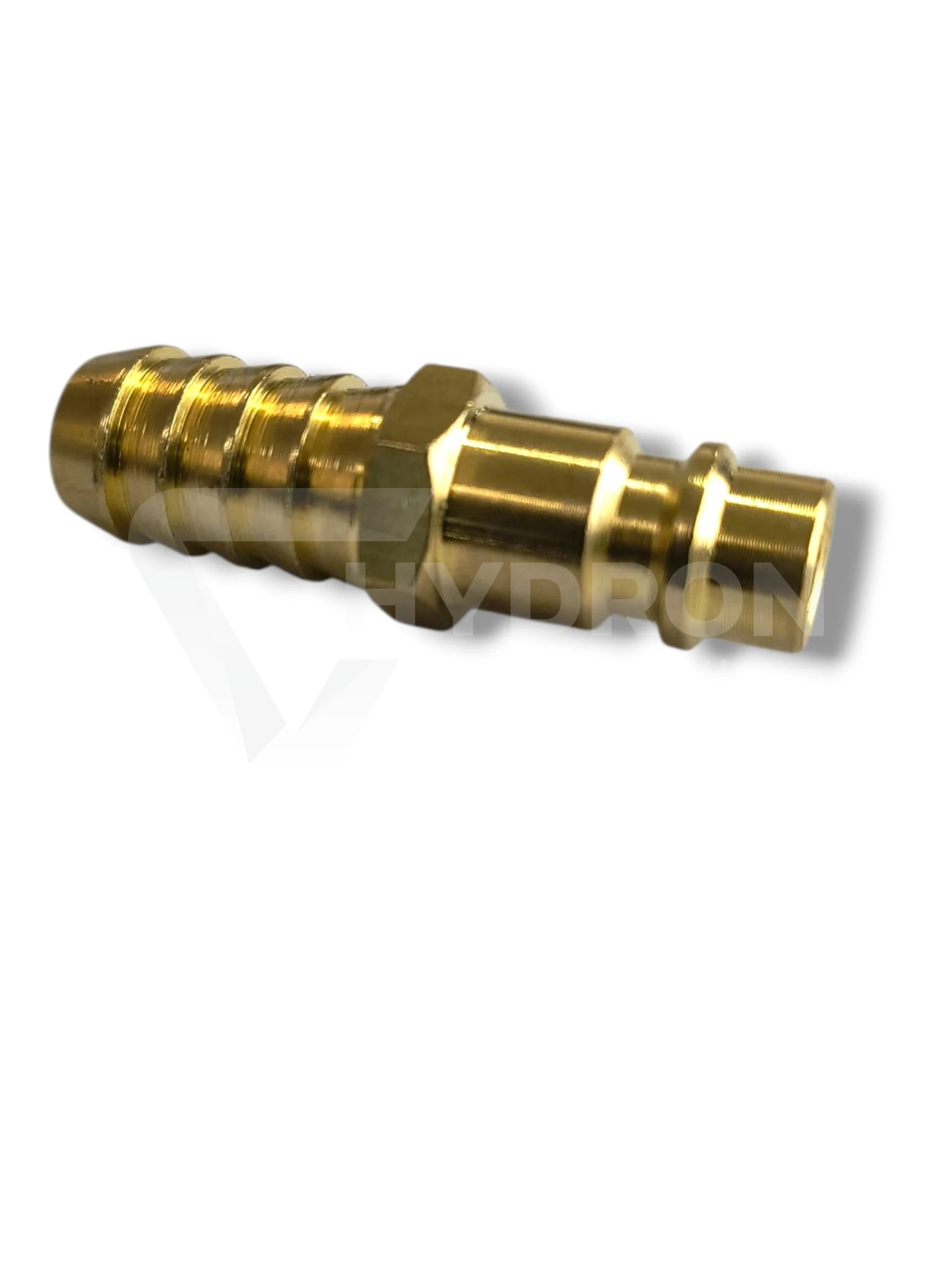

Wtyk do szybkozłącza na wąż 1/2" - 13 mm
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: GEKA GK1308S
Kod kreskowy: 5905009102524
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ elementu szybkozłączka wtykowa
- Rozmiar węża 1 13 mm
- Materiał mosiądz
- Ciśnienie maksymalne 35 bar
- Przeznaczenie sprężone powietrze
Opis
Wtyk do szybkozłącza na wąż 1/2" - 13 mm
Czym jest wtyk do szybkozłącza na wąż 1/2 13 mm
Wtyk do szybkozłącza na wąż 1/2" (13 mm) to element instalacji pneumatycznej umożliwiający szybkie i szczelne podłączenie przewodu sprężonego powietrza do gniazda szybkozłącza. Komponent ten stosowany jest w warsztatach, instalacjach przemysłowych oraz wszędzie tam, gdzie wykorzystywane są narzędzia pneumatyczne zasilane z kompresora. Dzięki zastosowaniu szybkozłącza możliwe jest błyskawiczne podłączenie przewodu bez konieczności stosowania narzędzi czy rozkręcania instalacji. Element ten wyposażony jest w króciec przeznaczony do montażu węża o średnicy 1/2 cala, czyli około 13 mm. Taki sposób podłączenia pozwala na trwałe zamocowanie przewodu przy użyciu opaski zaciskowej lub obejmy, co zapewnia szczelność oraz odporność na rozłączenie podczas pracy instalacji pod ciśnieniem.
Budowa i zasada działania wtyku pneumatycznego
Wtyk do szybkozłącza pneumatycznego składa się z części roboczej współpracującej z mechanizmem blokującym gniazda szybkozłącza oraz z króćca do osadzenia przewodu pneumatycznego. Po wsunięciu wtyku do gniazda szybkozłącza następuje automatyczne zablokowanie elementu przez mechanizm kulkowy znajdujący się w gnieździe. W tym samym momencie otwierany jest przepływ sprężonego powietrza, co umożliwia natychmiastowe zasilanie podłączonego narzędzia lub urządzenia. Rozłączenie instalacji odbywa się poprzez odciągnięcie tulei w gnieździe szybkozłącza. Mechanizm zwalnia blokadę, a zawór w gnieździe zamyka przepływ powietrza. Dzięki temu rozwiązaniu instalacja pozostaje szczelna i bezpieczna w użytkowaniu.
Zastosowanie w instalacjach sprężonego powietrza
Wtyk do szybkozłącza na wąż 1/2" znajduje zastosowanie w wielu systemach pneumatycznych. Jest powszechnie wykorzystywany w warsztatach samochodowych, zakładach produkcyjnych, serwisach maszyn oraz w gospodarstwach rolnych. Element ten pozwala na szybkie podłączenie przewodów zasilających narzędzia pneumatyczne, takie jak klucze udarowe, pistolety do przedmuchiwania, pistolety lakiernicze czy inne urządzenia zasilane sprężonym powietrzem. W przypadku instalacji wymagających większego przepływu powietrza stosuje się przewody o większej średnicy, dlatego króciec na wąż 1/2 cala jest często wybierany w systemach pneumatycznych o intensywnym użytkowaniu.
Kompatybilność z szybkozłączami pneumatycznymi
Wtyk tego typu współpracuje z odpowiednimi gniazdami szybkozłączy stosowanych w instalacjach pneumatycznych. W wielu warsztatach wykorzystywany jest standard określany jako wtyk typ 26, który należy do popularnych rozwiązań stosowanych w systemach sprężonego powietrza. Dzięki standaryzacji elementów możliwe jest stosowanie wtyków i gniazd wielu producentów w jednej instalacji pneumatycznej. Takie rozwiązanie pozwala na łatwą rozbudowę systemu sprężonego powietrza oraz szybkie dopasowanie elementów instalacji bez konieczności wymiany całego układu.
Gdzie stosuje się wtyki do szybkozłączy pneumatycznych
Elementy tego typu są podstawowym wyposażeniem instalacji sprężonego powietrza. Umożliwiają szybkie podłączanie przewodów do kompresora oraz punktów dystrybucji powietrza w warsztatach. W przemyśle stosowane są w liniach produkcyjnych oraz systemach pneumatycznych zasilających urządzenia automatyki. Zastosowanie szybkozłączy znacząco skraca czas podłączania narzędzi, ogranicza straty powietrza oraz poprawia ergonomię pracy w warsztacie lub zakładzie produkcyjnym.
Parametry techniczne
- Rodzaj elementu: wtyk do szybkozłącza pneumatycznego
- Przeznaczenie: instalacje sprężonego powietrza
- Typ przyłącza: króciec na wąż
- Średnica przewodu: 1/2 cala (13 mm)
- Zastosowanie: kompresory, instalacje pneumatyczne, narzędzia pneumatyczne
- Typ połączenia: szybkozłącze pneumatyczne
- Ciśnienie robocze : 0-35 bar,Parametry :
- wydajność = 1000 l/min
- ciśnienie wejściowe = 6 atm.
- spadek ciśnienia = 0,5 atm.
Sekcja doradcza Hydron
Prawidłowy dobór elementów instalacji pneumatycznej ma duże znaczenie dla jej wydajności oraz bezpieczeństwa pracy. W przypadku przewodów o większej średnicy warto stosować odpowiednie wtyki i gniazda szybkozłączy zapewniające odpowiedni przepływ powietrza. Zastosowanie właściwych elementów pozwala ograniczyć spadki ciśnienia oraz poprawić wydajność narzędzi pneumatycznych. Specjaliści Hydron pomagają w doborze odpowiednich szybkozłączy, przewodów oraz elementów instalacji sprężonego powietrza, dzięki czemu możliwe jest stworzenie wydajnego i niezawodnego systemu pneumatycznego dopasowanego do potrzeb użytkownika.
Kompatybilność
- RECTUS 25
- RECTUS 1600/1625
- TEMA 1600
- CEJN 320
- JWL 520 + JWL 530
- Oznaczenie RECTUS : 26SF TF13 MXX
FAQ – najczęściej zadawane pytania
Do jakiego przewodu przeznaczony jest wtyk do szybkozłącza na wąż 1/2
Element przeznaczony jest do przewodów pneumatycznych o średnicy 1/2 cala, czyli około 13 mm.
Jak zamocować wąż do wtyku pneumatycznego
Wąż należy nasunąć na króciec wtyku i zabezpieczyć opaską zaciskową lub obejmą, aby zapewnić szczelne i trwałe połączenie.
Gdzie stosuje się wtyki do szybkozłączy pneumatycznych
Elementy te stosowane są w instalacjach sprężonego powietrza w warsztatach, zakładach przemysłowych oraz przy podłączaniu narzędzi pneumatycznych do kompresora.
