Zakucie tekalanowe fi4 M8X1

Przejdź do sekcji Opinie

4,06 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ elementu zakucie tekalanowe
Rozmiar węża 1 4 mm
Rodzaj gwintu wewnętrzny - GW
Gwint M8x1
Materiał plastik
Ciśnienie maksymalne 10 bar
Przeznaczenie sprężone powietrze
Temperatura pracy 0°C do +60°C

Opis

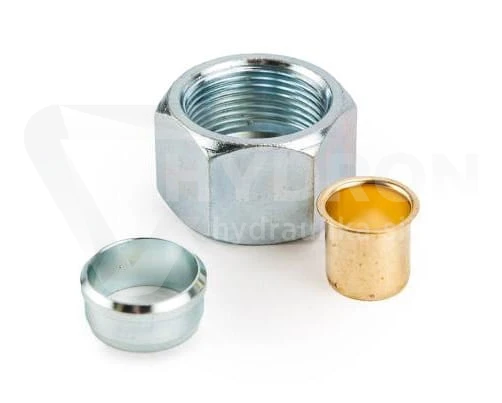

Zakucie tekalanowe ø4 M8x1

Kompletne zakucie do przewodów z tworzyw sztucznych ø4 mm

Zakucie tekalanowe M8x1 przeznaczone do łączenia cienkościennych przewodów z tworzyw takich jak poliamid, poliuretan czy polietylen. Umożliwia trwałe i szczelne połączenie przewodu z elementem gwintowanym.

Kluczowe cechy:

Do przewodów o średnicy zewnętrznej ø4 mm
Kompatybilne z gwintami M8x1
Wzmocniona tulejka mosiężna zapewniająca stabilność
Ocynkowany pierścień zaciskowy oraz nakrętka
Prosty montaż z użyciem złączek z gwintem zewnętrznym

Specyfikacja techniczna:

Średnica przewodu: ø4 mm
Gwint przyłącza: M8x1
Materiał tulejki: mosiądz
Pierścień zaciskowy: stal ocynkowana
Nakrętka: stal ocynkowana
Zastosowanie: pneumatyka, hydraulika niskociśnieniowa, instalacje przemysłowe

Zakucie tekalanowe Ø4 mm M8x1 do przewodów pneumatycznych

Zakucie tekalanowe Ø4 mm M8x1 to komplet montażowy przeznaczony do łączenia przewodów z tworzyw sztucznych z elementami instalacji wyposażonymi w odpowiedni gwint zewnętrzny M8x1. Produkt współpracuje z przewodami o średnicy zewnętrznej 4 mm wykonanymi między innymi z poliamidu, poliuretanu i polietylenu.

Zakucie stosowane jest przede wszystkim w instalacjach pneumatycznych pracujących ze sprężonym powietrzem. Konstrukcja oparta na nakrętce, pierścieniu zaciskowym oraz mosiężnej tulejce wzmacniającej pozwala uzyskać trwałe połączenie przewodu bez stosowania szybkozłączki wtykowej.

Parametry techniczne

typ produktu: zakucie tekalanowe,
średnica przewodu: 4 mm,
rodzaj gwintu: wewnętrzny,
gwint: M8x1,
maksymalne ciśnienie robocze: 10 bar,
przeznaczenie: sprężone powietrze,
temperatura pracy: od 0°C do +60°C,
materiał tulejki wzmacniającej: mosiądz,
pierścień zaciskowy: stal ocynkowana,
nakrętka: stal ocynkowana,
kompatybilne przewody: PA, PU, PE,
kod produktu: ZAKUCIA TEKALAN 4,
EAN: 5905009112134.

Jak działa zakucie tekalanowe?

Zakucie tekalanowe tworzy mechaniczne połączenie pomiędzy przewodem z tworzywa a elementem gwintowanym instalacji. Przewód przechodzi przez nakrętkę i pierścień zaciskowy, a do jego wnętrza wprowadzana jest mosiężna tulejka wzmacniająca.

Podczas dokręcania nakrętki pierścień zaciskowy dociska przewód, natomiast tulejka wzmacniająca stabilizuje jego ściankę od wewnątrz. Takie rozwiązanie ogranicza ryzyko zgniecenia przewodu i pomaga uzyskać pewne połączenie w układzie pneumatycznym.

Do jakiego przewodu pasuje zakucie Ø4 mm?

Zakucie jest przeznaczone do przewodu o średnicy zewnętrznej 4 mm. Może współpracować z przewodami wykonanymi z materiałów stosowanych w pneumatyce i instalacjach niskociśnieniowych.

poliamid PA,
poliuretan PU,
polietylen PE.

Przed montażem należy sprawdzić nie tylko średnicę zewnętrzną przewodu, ale także jego grubość ścianki i możliwość współpracy z tulejką wzmacniającą.

Gwint M8x1 - na co zwrócić uwagę?

Zakucie posiada nakrętkę z gwintem wewnętrznym M8x1. Oznacza to gwint metryczny o średnicy nominalnej 8 mm i skoku 1 mm.

Element współpracujący musi posiadać odpowiedni gwint zewnętrzny M8x1. Nie należy dobierać elementu wyłącznie na podstawie średnicy gwintu, ponieważ podobne wymiarowo gwinty mogą różnić się skokiem.

Kompletne zakucie, a nie pojedyncza nakrętka

Produkt stanowi komplet elementów potrzebnych do wykonania połączenia przewodu tekalanowego. W skład zestawu wchodzą:

nakrętka M8x1,
pierścień zaciskowy,
mosiężna tulejka wzmacniająca przewód.

Takie rozwiązanie pozwala od razu wykonać połączenie z odpowiednią złączką lub króćcem wyposażonym w gwint zewnętrzny M8x1.

Maksymalne ciśnienie 10 bar

Zakucie przeznaczone jest do pracy przy ciśnieniu do 10 bar. Parametr odpowiada typowym zastosowaniom pneumatycznym i niskociśnieniowym instalacjom ze sprężonym powietrzem.

Nie jest to element przeznaczony do klasycznych układów hydrauliki siłowej pracujących przy setkach barów. Przy doborze należy zawsze uwzględnić również maksymalne ciśnienie przewodu i pozostałych elementów instalacji.

Zakucie tekalanowe a szybkozłączka wtykowa

Zakucie tekalanowe jest alternatywą dla szybkozłączy wtykowych. W złączu wtykowym przewód wsuwany jest bezpośrednio do mechanizmu chwytającego, natomiast zakucie wykorzystuje nakrętkę, pierścień i tulejkę wzmacniającą.

Rozwiązanie zakuwane lub skręcane jest często wybierane tam, gdzie użytkownik preferuje klasyczne mechaniczne połączenie przewodu i możliwość kontroli elementów zaciskowych.

Typowe zastosowanie

instalacje pneumatyczne,
układy sprężonego powietrza,
sterowanie pneumatyczne maszyn,
automatyka przemysłowa,
warsztatowe instalacje powietrzne,
maszyny i urządzenia wykorzystujące przewody PA, PU lub PE,
instalacje niskociśnieniowe do 10 bar.

Jak prawidłowo zamontować zakucie?

przytnij przewód prostopadle do jego osi,
sprawdź, czy krawędź nie jest postrzępiona ani zdeformowana,
nałóż nakrętkę i pierścień zaciskowy,
wprowadź mosiężną tulejkę wzmacniającą do wnętrza przewodu,
wsuń przewód do współpracującego elementu,
dokręć nakrętkę, aby pierścień prawidłowo zacisnął przewód,
po montażu wykonaj próbę szczelności przy bezpiecznym ciśnieniu.

Najczęstsze błędy przy doborze

dobór zakucia do przewodu o innej średnicy niż 4 mm,
pomylenie M8x1 z innym gwintem o podobnej średnicy,
montaż bez tulejki wzmacniającej,
nierówne przycięcie przewodu,
nadmierne dokręcenie nakrętki,
zastosowanie w układzie przekraczającym 10 bar,
stosowanie do medium innego niż przewidziane dla instalacji i materiału przewodu.

Zakucia TEKALAN w ofercie HYDRON

Pozostałe rozmiary znajdziesz w kategorii zakucia TEKALAN. Dostępne są warianty do przewodów o różnych średnicach i z różnymi gwintami metrycznymi.

Jeżeli potrzebujesz szybszego montażu przewodu bez klasycznej nakrętki i pierścienia, możesz również dobrać odpowiednie złącza wtykowe do instalacji pneumatycznej.
