Złączka prosta BB M8X1 4LL

Przejdź do sekcji Opinie

3,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M8x1
Rozmiar gwintu 2 M8X1
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M-73109 Przeciwnakrętki
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Rodzaj Złączka prosta
Do przewodu 8,6 mm
Średnica wewnętrzna 2,3 mm
Grubość ścianki 2,3 mm
Ilość przyłączy 1 x M10x1
Gwint 1 M8x1
Rodzaj gwintu 1 Gwint zewnętrzny
Gwint 2 M8x1
Rodzaj gwintu 2 Gwint zewnętrzny
Na rurkę 6 mm
Temperatura pracy -30° do +80°C
Ciśnienie robocze 600 BAR
Materiał Stal automatowa/ocynk

Opis

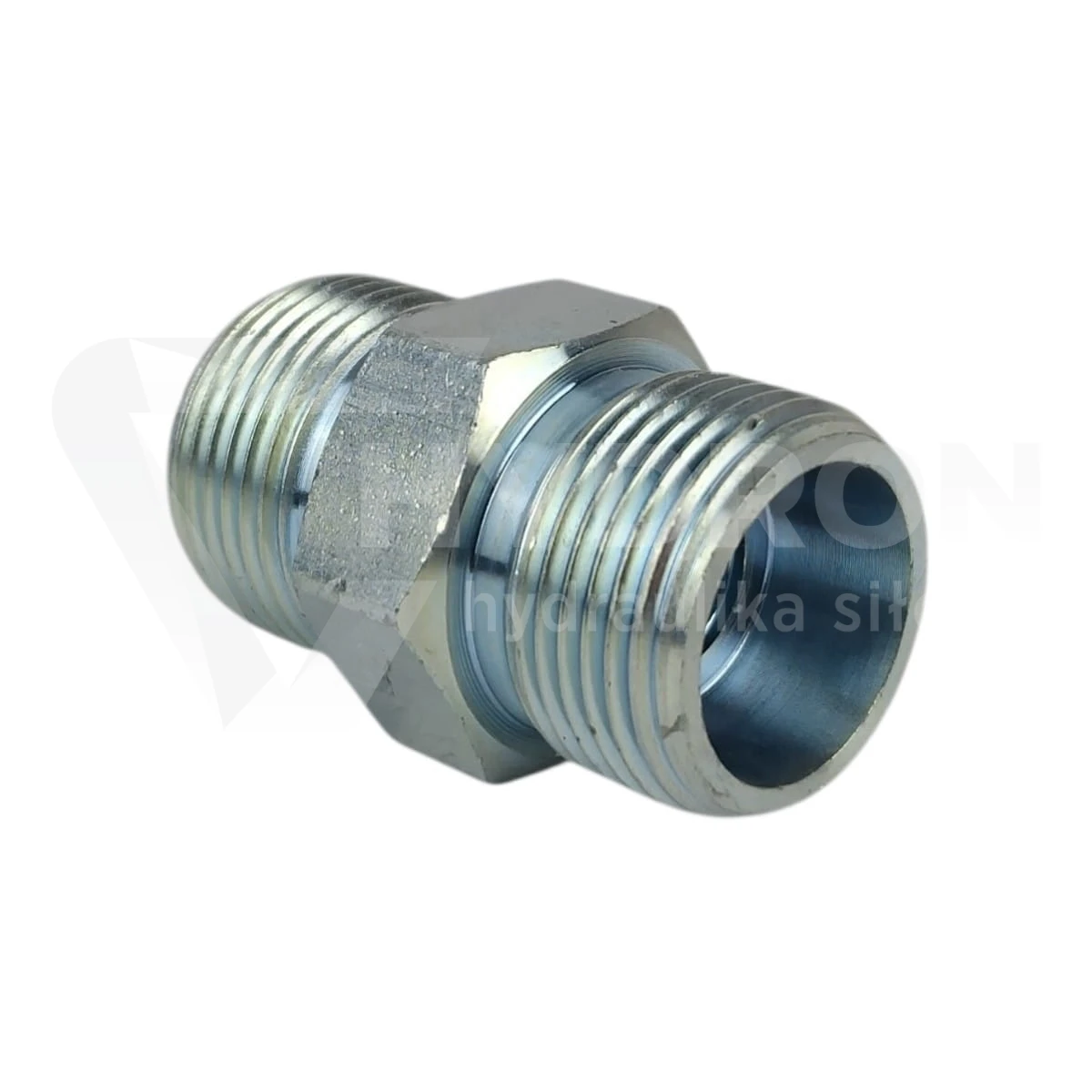

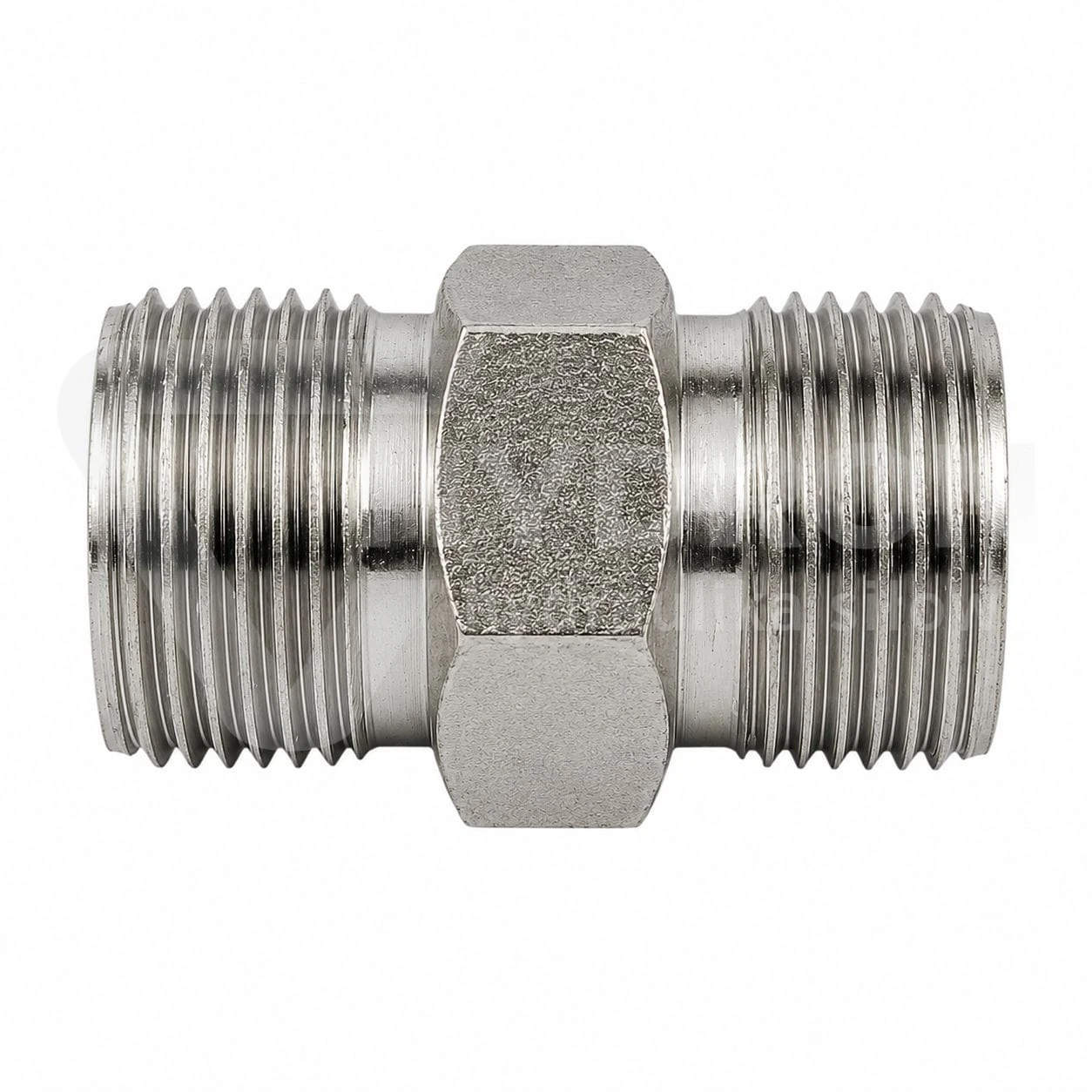

Złączka prosta BB M8x1 4LL na rurkę 6 mm DIN 2353

Złączka prosta BB M8x1 4LL to metryczny korpus złącza przeznaczony do łączenia dwóch elementów instalacji w systemie 4LL. Po obu stronach zastosowano gwint zewnętrzny M8x1, a złączka współpracuje z rurką o średnicy 6 mm. Połączenie pracuje w systemie ze stożkiem zaciskowym 24°, zgodnym z DIN 2353.

Parametry techniczne

typ produktu: złączka prosta BB,
konstrukcja: Straight Metric Union,
gwint 1: M8x1 zewnętrzny,
gwint 2: M8x1 zewnętrzny,
średnica rurki: 6 mm,
wykonanie: 4LL,
średnica zewnętrzna gwintu M8x1: 7,8-8,0 mm,
średnica wewnętrzna gwintu M8x1: 6,8-7,0 mm,
kąt stożka zaciskowego: 24°,
ciśnienie nominalne: 100 bar,
temperatura pracy: od -30°C do +80°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
medium: olej hydrauliczny,
norma wykonania: DIN 2353,
Polska Norma: PN-65/M-73141,
oznaczenie Rastelli-Raccordi: TN98-8LL.

M8x1 po obu stronach - złączka prosta, nie redukcja

W tym wariancie oba końce mają jednakowy gwint zewnętrzny M8x1. Złączka nie zmienia więc rozmiaru przyłącza. Jej zadaniem jest wykonanie prostego połączenia pomiędzy kompatybilnymi elementami systemu 4LL.

Jeżeli instalacja wymaga przejścia na większy rozmiar, należy zastosować wariant redukcyjny. Przykładem jest złączka BB M8x1 / M10x1 4LL-6LL.

Co oznacza 4LL?

Oznaczenie 4LL identyfikuje wielkość połączenia stosowaną w lekkich i niewielkich układach rurowych. W praktyce bardzo ważne jest, aby nie dobierać elementów wyłącznie po samym gwincie M8x1.

Przy kompletowaniu połączenia trzeba sprawdzić także średnicę rurki oraz serię współpracujących elementów. Tutaj karta produktu podaje rurkę 6 mm oraz wykonanie 4LL.

Stożek 24° i połączenie zaciskowe

Złączka pracuje w systemie ze stożkiem zaciskowym 24°. Przy prawidłowo dobranych elementach współpracujących połączenie powstaje podczas dokręcania układu nakrętki i elementu zaciskowego.

Sam gwint M8x1 nie gwarantuje kompatybilności. Gwint służy do skręcenia elementów, natomiast o prawidłowym połączeniu decyduje również geometria stożka oraz dopasowanie części zaciskowych.

Najczęstszy błąd przy doborze M8x1

Typowym błędem jest dobór elementu tylko dlatego, że posiada gwint M8x1. W złączach rurowych trzeba dodatkowo potwierdzić średnicę rurki, serię oraz kąt stożka.

Element o takim samym gwincie, ale należący do innego systemu, może dać się częściowo skręcić, a mimo to nie utworzyć prawidłowego połączenia. Skutkiem może być nieszczelność, uszkodzenie elementu zaciskowego lub deformacja powierzchni współpracujących.

Złączka na rurkę 6 mm

Karta produktu wskazuje zastosowanie z rurką o średnicy 6 mm. Jest to jeden z najważniejszych parametrów doboru tego korpusu.

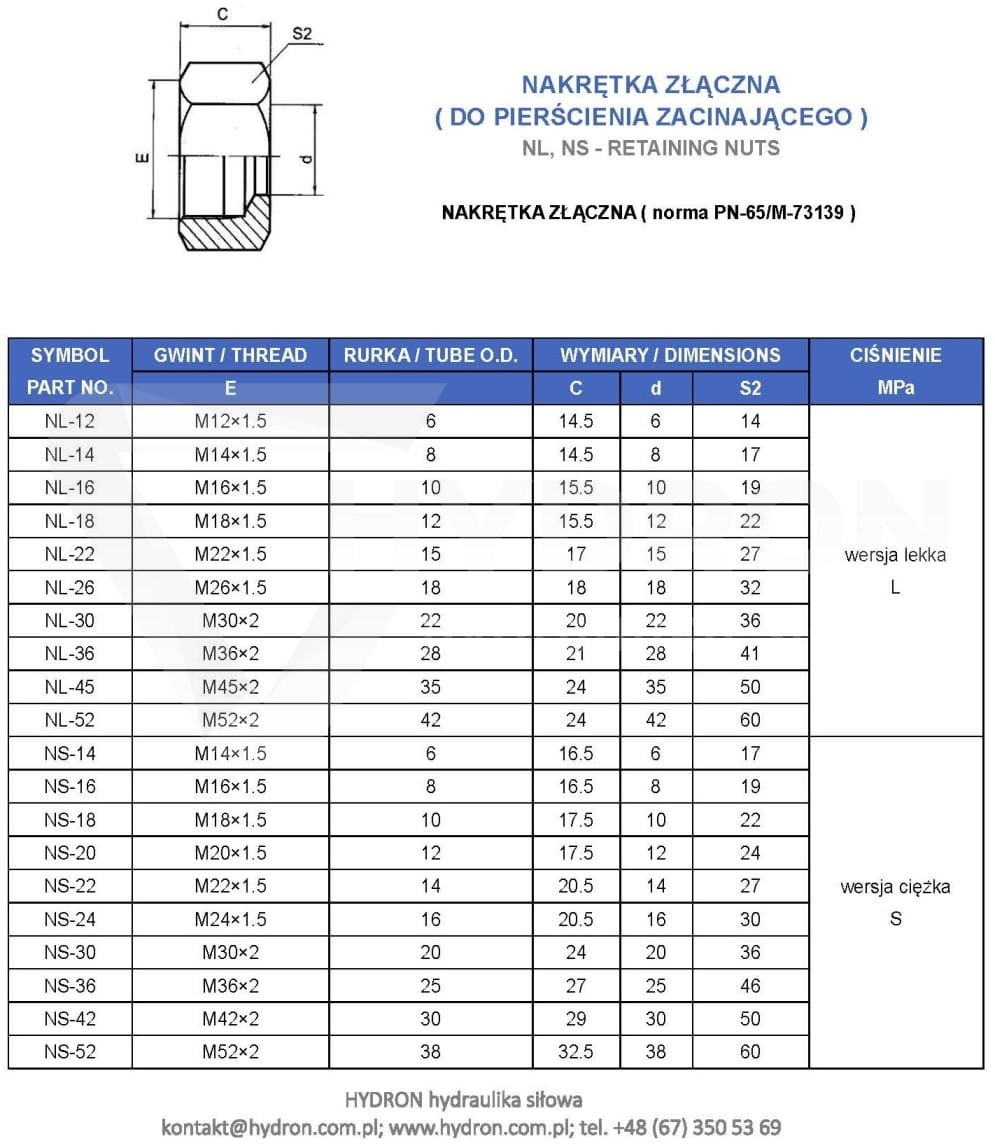

Jeżeli kompletowane jest nowe połączenie, należy również dobrać właściwą nakrętkę i pozostałe elementy systemu. W ofercie HYDRON dostępna jest między innymi nakrętka złączna M8x1 4LL.

Ciśnienie nominalne 100 bar

Dla tej złączki podano ciśnienie nominalne 100 bar. Parametr powinien być zawsze porównany z ciśnieniem roboczym całego układu.

Nie należy przyjmować wartości ciśnienia z podobnych złączek M8x1 lub innych wariantów LL. W obrębie zbliżonych produktów parametry mogą się różnić, dlatego właściwą wartością jest zawsze ta przypisana do konkretnego modelu.

Temperatura pracy od -30°C do +80°C

Zakres temperatury pracy podany dla produktu wynosi od -30°C do +80°C. W kompletnym układzie należy dodatkowo uwzględnić ograniczenia rur, uszczelnień, przewodów i medium.

Stal automatowa zabezpieczona ocynkiem

Korpus wykonano ze stali automatowej i zabezpieczono powierzchniowo ocynkiem. Takie wykonanie jest typowe dla standardowych stalowych elementów złącznych stosowanych w instalacjach hydraulicznych i układach smarowania.

DIN 2353 i PN-65/M-73141

Złączka została wykonana według DIN 2353 oraz Polskiej Normy PN-65/M-73141. Normy określają konstrukcję połączenia i ułatwiają dobór współpracujących komponentów.

Przy wymianie starej części warto sprawdzić nie tylko symbol M8x1, ale także oznaczenie 4LL, średnicę rurki oraz sposób wykonania stożka.

Gdzie stosuje się złączkę M8x1 4LL?

Złączka może być używana w niewielkich instalacjach rurowych, w których wymagane jest proste połączenie dwóch kompatybilnych elementów M8x1 w systemie 4LL.

układy hydrauliczne,
systemy centralnego smarowania,
maszyny rolnicze,
maszyny sadownicze,
maszyny leśne,
urządzenia budowlane,
maszyny przemysłowe,
instalacje wykorzystujące rurkę 6 mm.

Jak dobrać złączkę M8x1 4LL?

Przed zamówieniem warto potwierdzić:

gwint M8x1 po obu stronach,
dwa gwinty zewnętrzne,
średnicę rurki 6 mm,
wykonanie 4LL,
stożek zaciskowy 24°,
maksymalne wymagane ciśnienie instalacji,
zakres temperatury pracy.

Jeżeli część dobierana jest do istniejącej instalacji, najlepiej porównać ją z wymontowanym korpusem oraz sprawdzić średnicę rurki i oznaczenie systemu.

Dopasuj zestaw do tego produktu

Nakrętka złączna M8x1 4LL Element współpracujący z korpusem złączki, potrzebny do wykonania połączenia zaciskowego na rurce 6 mm. Zobacz nakrętkę M8x1 4LL.

Złączka redukcyjna M8x1 / M10x1 4LL-6LL Wariant do przejścia pomiędzy dwoma rozmiarami połączenia, gdy po jednej stronie instalacji występuje 4LL, a po drugiej 6LL. Zobacz redukcję M8x1 / M10x1.

Elementy centralnego smarowania Złączki, przyłączki i osprzęt do budowy oraz napraw niewielkich instalacji smarowania. Zobacz centralne smarowanie.
