Zaślepka wtykowa STECKO 10

Przejdź do sekcji Opinie

11,81 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) DN10(3/8")
Wersja końcówki zaślepka
Maksymalne ciśnienie 500 BAR
Wykonanie stal automatowa
Temperatura pracy -40°C do + 100°C ( uszczelnienia NBR max 90°C )

Opis

Zaślepka wtykowa STECKO DN10

Zaślepka wtykowa do gniazda systemu STECKO. Materiał: stal automatowa, ocynkowana. Uszczelnienie: NBR (o-ring), teflon (pierścień oporowy).

Oznaczenie alternatywne: KW-06

Oznaczenie alternatywne: S83-5-29B

Zaślepka wtykowa STECKO DN10 3/8" 500 bar

Zaślepka wtykowa STECKO DN10 to element przeznaczony do zamykania gniazd systemu STECKO w instalacjach hydraulicznych. Jej zadaniem jest zabezpieczenie nieużywanego przyłącza przed wyciekiem oleju, przedostawaniem się zabrudzeń oraz przypadkowym otwarciem obwodu.

Produkt wykonano ze stali automatowej i zabezpieczono powierzchniowo ocynkiem. Za szczelność odpowiada O-ring NBR współpracujący z pierścieniem oporowym z PTFE. Zaślepka jest przeznaczona do pracy przy ciśnieniu do 500 bar, dzięki czemu może być stosowana w wymagających układach hydrauliki siłowej.

Parametry techniczne zaślepki STECKO DN10

typ produktu: zaślepka wtykowa STECKO,
rozmiar: DN10,
odpowiednik średnicy: 3/8",
wersja końcówki: zaślepka,
maksymalne ciśnienie robocze: 500 bar,
materiał korpusu: stal automatowa,
zabezpieczenie powierzchni: ocynk,
uszczelnienie: O-ring NBR,
pierścień oporowy: PTFE,
zakres temperatur elementu: od -40°C do +100°C,
maksymalna temperatura dla uszczelnienia NBR: 90°C,
oznaczenie alternatywne: KW-06,
oznaczenie alternatywne: S83-5-29B,
kod produktu HYDRON: ZASL WTYK STECKO 10,
EAN: 0200000036683.

Do czego służy zaślepka wtykowa STECKO?

Zaślepka montowana jest w gnieździe STECKO, kiedy dane przyłącze nie jest aktualnie wykorzystywane. Pozwala zamknąć otwarty punkt instalacji bez konieczności jej przebudowy lub demontażu pozostałych elementów.

Rozwiązanie sprawdza się podczas napraw, modernizacji maszyn oraz w instalacjach posiadających dodatkowe wyjścia hydrauliczne używane tylko okresowo.

DN10 i 3/8" - jak rozumieć oznaczenie?

W karcie HYDRON zaślepka przypisana jest do rozmiaru DN10, odpowiadającego klasie 3/8". W systemie STECKO ten wariant występuje również jako wielkość 8/10 i oznaczenie katalogowe KW-06.

Przy doborze należy kierować się przede wszystkim zgodnością geometryczną z gniazdem STECKO. Sama średnica przewodu nie wystarcza do jednoznacznego określenia właściwej zaślepki.

500 bar dla wariantu KW-06

Zaślepka DN10 posiada maksymalne ciśnienie robocze 500 bar. Jest to wyższa wartość niż dla większych rozmiarów systemu STECKO, dlatego nie należy automatycznie przenosić parametrów jednej wielkości na inną.

W kompletnym układzie należy również uwzględnić dopuszczalne ciśnienie gniazda, przewodu, złączek oraz pozostałych komponentów. Maksymalne ciśnienie instalacji zawsze ogranicza jej najsłabszy element.

Uszczelnienie NBR i pierścień podporowy PTFE

Za szczelność połączenia odpowiada elastomerowy O-ring NBR. Dodatkowo zastosowano pierścień oporowy wykonany z PTFE, którego zadaniem jest podparcie uszczelki i ograniczenie jej wyciskania pod wpływem wysokiego ciśnienia.

Przed montażem warto sprawdzić stan obu elementów. Przecięty, stwardniały lub zdeformowany O-ring może powodować wyciek nawet wtedy, gdy sama zaślepka jest prawidłowo osadzona.

Temperatura pracy a ograniczenie uszczelnienia

Dla korpusu zaślepki podany jest zakres temperatur od -40°C do +100°C. Jednocześnie karta produktu określa maksymalną temperaturę dla zastosowanego uszczelnienia NBR na 90°C.

W praktyce przy pracy z fabrycznym O-ringiem należy traktować 90°C jako istotne ograniczenie całego uszczelnienia.

Oznaczenia katalogowe KW-06 i S83-5-29B

Ten sam typ zaślepki może występować w dokumentacji maszyn i katalogach pod różnymi oznaczeniami. Dla wersji DN10 potwierdzone są symbole KW-06 oraz S83-5-29B.

Oznaczenie	Informacja
STECKO DN10	rozmiar produktu HYDRON
KW-06	oznaczenie katalogowe zaślepki wtykowej
S83-5-29B	oznaczenie alternatywne

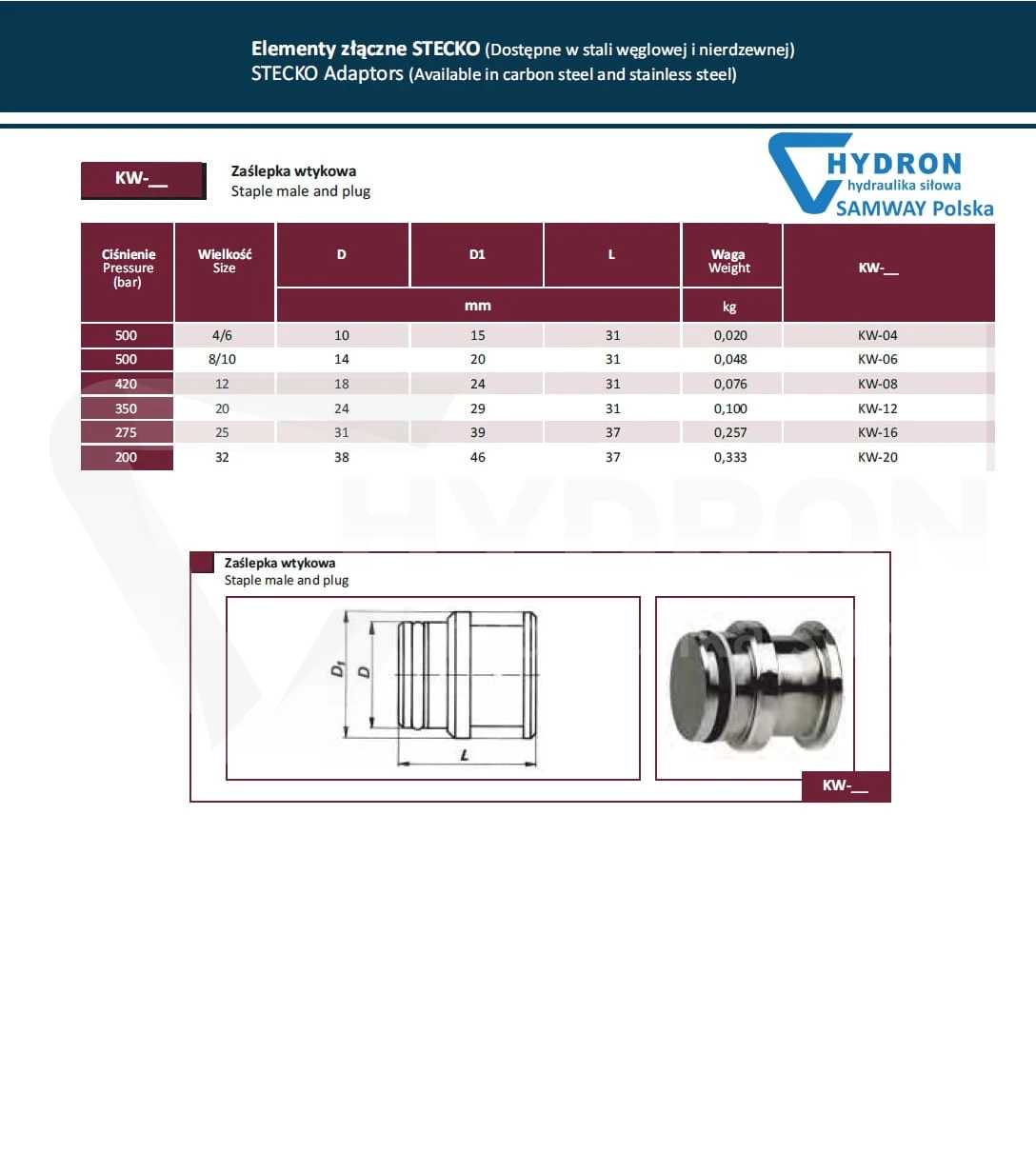

Wymiary katalogowe KW-06

wielkość systemowa: 8/10,
wymiar D: 14 mm,
wymiar D1: 20 mm,
długość L: 31 mm,
masa katalogowa: około 0,048 kg,
ciśnienie katalogowe: 500 bar.

Dlaczego warto zamykać nieużywane gniazdo?

Otwarte przyłącze hydrauliczne jest narażone na kontakt z pyłem, wodą, opiłkami metalu i innymi zanieczyszczeniami. Po ponownym uruchomieniu instalacji zabrudzenia mogą dostać się do obiegu oleju i negatywnie wpływać na pompę, zawory lub siłowniki.

Zaślepka STECKO ogranicza to ryzyko, a jednocześnie zabezpiecza układ przed przypadkowym wypływem medium z niewykorzystywanego gniazda.

Typowe zastosowanie zaślepki DN10

układy hydrauliki siłowej,
maszyny rolnicze i budowlane,
instalacje przemysłowe,
systemy wykorzystujące złącza STECKO,
czasowe zamykanie dodatkowych wyjść hydraulicznych,
prace serwisowe i modernizacyjne.

Jak dobrać właściwą zaślepkę?

potwierdź, że gniazdo należy do systemu STECKO,
sprawdź rozmiar DN10 / 8-10,
porównaj geometrię gniazda z istniejącymi elementami systemu,
zweryfikuj wymagane ciśnienie robocze,
sprawdź kompatybilność NBR z medium,
porównaj oznaczenia KW-06 lub S83-5-29B z dokumentacją maszyny.

Najczęstsze błędy przy doborze STECKO

dobór wyłącznie na podstawie średnicy węża,
pomylenie DN10 z sąsiednim rozmiarem STECKO,
nieuwzględnienie ciśnienia 500 bar,
montaż uszkodzonego O-ringu,
pominięcie pierścienia podporowego PTFE,
stosowanie elementu z innego systemu szybkozłącznego tylko dlatego, że wygląda podobnie.
