Zaślepka wtykowa STECKO 19

Przejdź do sekcji Opinie

19,68 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) DN19/20(3/4")
Wersja końcówki zaślepka
Maksymalne ciśnienie 350 BAR
Wykonanie stal automatowa
Temperatura pracy -40°C do + 100°C ( uszczelnienia NBR max 90°C )

Opis

Zaślepka wtykowa STECKO DN19

Zaślepka wtykowa do gniazda systemu STECKO. Materiał: stal automatowa, ocynkowana. Uszczelnienie: NBR (o-ring), teflon (pierścień oporowy).

Oznaczenie alternatywne: KW-12

Oznaczenie alternatywne: S83-5-29E

Zaślepka wtykowa STECKO DN19/20 3/4" 350 bar

Zaślepka wtykowa STECKO DN19/20 to element przeznaczony do zamykania gniazd w systemie szybkozłączy STECKO. Pozwala zabezpieczyć nieużywane przyłącze przed wyciekiem oleju, przedostawaniem się zabrudzeń oraz przypadkowym otwarciem obwodu hydraulicznego.

Produkt wykonano ze stali automatowej zabezpieczonej powierzchniowo. Za szczelność odpowiada O-ring NBR współpracujący z teflonowym pierścieniem oporowym. Konstrukcja jest przeznaczona do pracy przy ciśnieniu do 350 bar.

Parametry techniczne zaślepki STECKO 19

typ produktu: zaślepka wtykowa STECKO,
rozmiar: DN19/20,
odpowiednik średnicy: 3/4",
wersja końcówki: zaślepka,
maksymalne ciśnienie robocze: 350 bar,
materiał korpusu: stal automatowa,
zabezpieczenie powierzchni: ocynk,
uszczelnienie: O-ring NBR,
pierścień oporowy: teflon PTFE,
temperatura pracy elementu: od -40°C do +100°C,
maksymalna temperatura dla uszczelnienia NBR: 90°C,
oznaczenie alternatywne: KW-12,
oznaczenie alternatywne: S83-5-29E,
kod produktu HYDRON: ZASL WTYK STECKO 19,
EAN: 0200000034269.

Do czego służy zaślepka wtykowa STECKO?

Zaślepka montowana jest w gnieździe STECKO, gdy dane przyłącze nie jest aktualnie używane. Po prawidłowym osadzeniu zamyka drogę przepływu i zabezpiecza wnętrze instalacji przed zabrudzeniami z otoczenia.

Takie rozwiązanie jest szczególnie przydatne podczas serwisu, przebudowy układu oraz w instalacjach posiadających dodatkowe przyłącza, które okresowo pozostają niepodłączone.

DN19/20 i 3/4" - jak rozumieć rozmiar?

Na karcie HYDRON produkt przypisany jest do rozmiaru DN19/20, odpowiadającego w praktyce klasie 3/4". W oznaczeniach systemu STECKO można spotkać zarówno zapis DN19, jak i wielkość 20 dla tej grupy elementów.

Przed zakupem warto sprawdzić nie tylko średnicę przewodu, ale przede wszystkim zgodność gniazda systemowego STECKO. Zaślepka musi odpowiadać geometrii konkretnego gniazda.

Uszczelnienie NBR z pierścieniem PTFE

Za szczelność odpowiada O-ring wykonany z NBR. Dodatkowo zastosowano pierścień oporowy z PTFE, który wspiera uszczelkę i ogranicza jej wyciskanie pod wpływem ciśnienia.

Takie zestawienie jest typowe dla połączeń hydraulicznych, w których elastomer odpowiada za szczelność, a twardszy pierścień podporowy stabilizuje uszczelnienie podczas pracy.

350 bar maksymalnego ciśnienia

Zaślepka STECKO w tym rozmiarze posiada maksymalne ciśnienie robocze 350 bar. Wartość ta dotyczy konkretnego wariantu DN19/20.

Przy montażu należy uwzględnić również dopuszczalne parametry gniazda, przewodów i pozostałych elementów instalacji. Maksymalne ciśnienie kompletnego układu zawsze ogranicza element o najniższej wartości znamionowej.

Temperatura pracy a ograniczenie NBR

Korpus zaślepki przewidziany jest do pracy w zakresie od -40°C do +100°C. Karta produktu wskazuje jednak dodatkowo, że uszczelnienie NBR ma maksymalną temperaturę 90°C.

W praktyce przy pracy z zastosowanym O-ringiem NBR należy przyjmować ograniczenie wynikające z parametrów samego uszczelnienia.

Oznaczenia KW-12 i S83-5-29E

Zaślepka może występować w dokumentacji technicznej i katalogach pod innymi symbolami. Dla tego wariantu potwierdzone są oznaczenia KW-12 oraz S83-5-29E.

Oznaczenie	Znaczenie
STECKO DN19/20	rozmiar systemowy zaślepki
KW-12	oznaczenie alternatywne
S83-5-29E	oznaczenie alternatywne

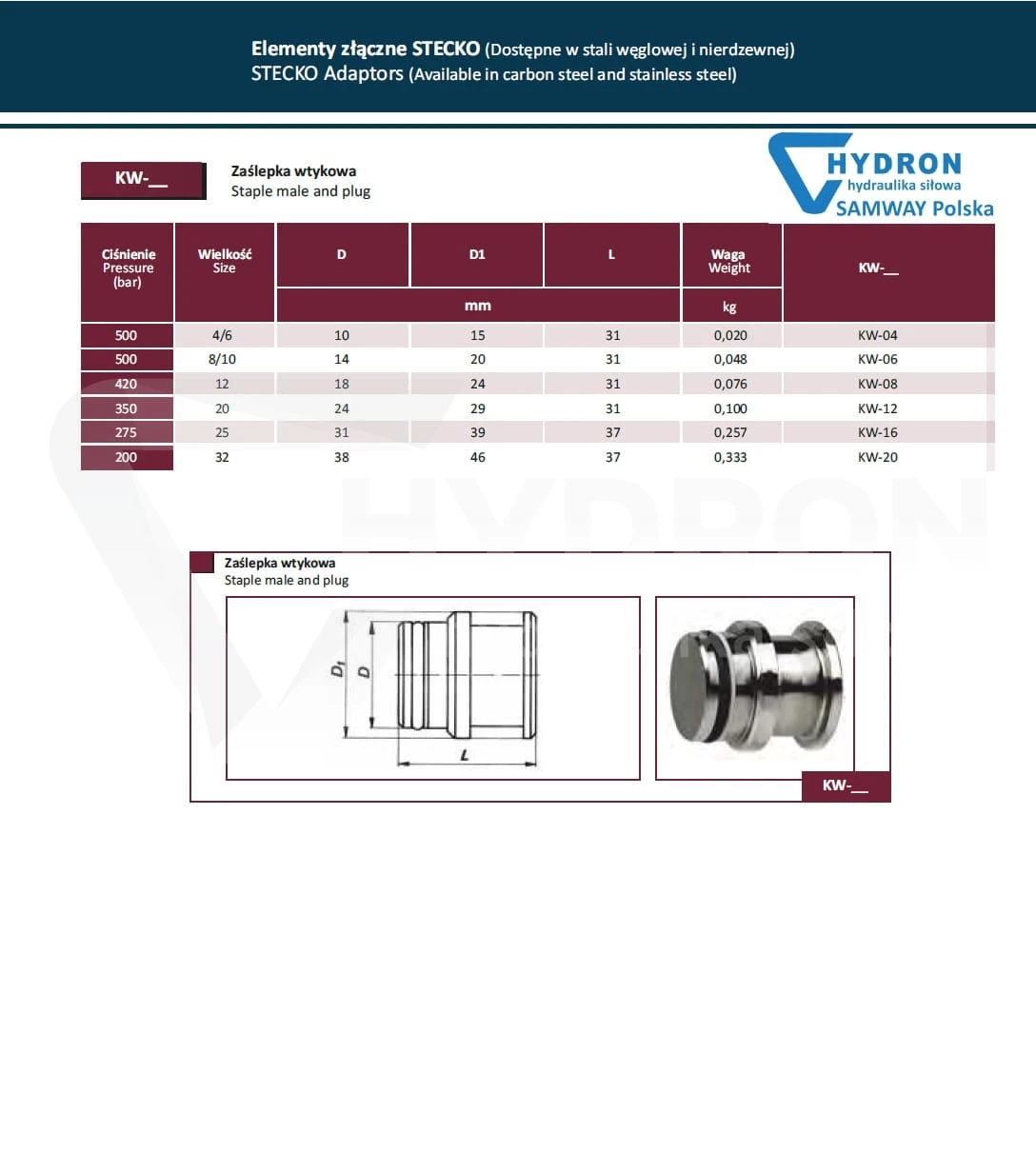

Katalogowe wymiary wariantu KW-12

Dla odpowiadającego wariantu KW-12 katalog systemu STECKO podaje następujące wymiary:

wielkość systemowa: 20,
wymiar D: 24 mm,
wymiar D1: 29 mm,
długość L: 31 mm,
masa katalogowa: około 0,10 kg,
ciśnienie katalogowe: 350 bar.

Dlaczego warto zabezpieczać nieużywane gniazdo?

Otwarte przyłącze hydrauliczne jest narażone na przedostanie się pyłu, opiłków metalu, wilgoci i innych zanieczyszczeń. Po ponownym uruchomieniu instalacji zabrudzenia mogą zostać wprowadzone do obiegu oleju.

Zaślepka ogranicza to ryzyko, a jednocześnie pozwala zamknąć gniazdo hydrauliczne bez konieczności przebudowy całego układu.

Gdzie stosuje się zaślepki STECKO?

układy hydrauliki siłowej,
instalacje wykorzystujące szybkozłącza STECKO,
maszyny i urządzenia przemysłowe,
instalacje wysokociśnieniowe,
naprawy i modernizacje układów hydraulicznych,
czasowe zamykanie niewykorzystywanych przyłączy.

Jak prawidłowo dobrać zaślepkę STECKO?

potwierdź, że gniazdo należy do systemu STECKO,
sprawdź rozmiar DN19/20,
porównaj geometrię istniejącego wtyku lub gniazda,
sprawdź wymagane ciśnienie robocze,
zweryfikuj kompatybilność uszczelnienia NBR z medium,
porównaj oznaczenie KW-12 lub S83-5-29E, jeżeli występuje w dokumentacji maszyny.
