Zawory kulowe dwudrożne odcinające

Zawory kulowe dwurożne hydrauliczne wysokociśnieniowe - zawór odcinający hydraulika siłowa

Zawór kulowy - budowa, działanie, zalety

Zawór to rodzaj zaworu wykorzystywanego do sterowania przepływem medium w instalacjach hydraulicznych, pneumatycznych lub innych systemach przesyłowych. Głównym zadaniem zaworu odcinającego jakim jest zawór kulowy jest zamknięcie przepływu cieczy roboczej. Kluczowym elementem zaworu kulowego jest obrotowa kula z otworem przelotowym, która umożliwia otwieranie, zamykanie lub regulację przepływu. Zalety zaworów kulowych: Szybkie działanie – obrót o 90° pozwala na błyskawiczne zamknięcie lub otwarcie przepływu. Szczelność – wysoka precyzja uszczelnień minimalizuje ryzyko przecieków nawet przy bardzo wysokich ciśnieniach. Odporność na ciśnienie i temperaturę – odpowiednie do pracy w różnych warunkach. Uniwersalność – mogą być stosowane do różnych mediów, takich jak woda, płyny, oleje hydrauliczne, gaz, chemikalia.

Zawór odcinający - zawory kulowe jako zawory odcinające

Zawór odcinający to element układu hydraulicznego, którego zadaniem jest szybkie i skuteczne odcięcie przepływu cieczy w układzie. Dzięki prostej i niezawodnej konstrukcji, zawory odcinające umożliwiają pełną kontrolę nad przepływem medium, co jest niezbędne w wielu sytuacjach – zarówno podczas konserwacji, jak i w sytuacjach awaryjnych. Stosowanie zaworów odcinających pozwala zwiększyć bezpieczeństwo oraz ułatwia zarządzanie systemem hydraulicznym. W naszej ofercie znajdują się zawory kulowe dwudrożne, które doskonale sprawdzają się w roli zaworów odcinających. Dzięki zastosowaniu kulowego mechanizmu zamykającego, zapewniają: Szybkie zamknięcie przepływu: Ruch dźwigni w pozycji zamkniętej natychmiast blokuje przepływ cieczy. Szczelność w obu kierunkach: Konstrukcja zaworu gwarantuje brak wycieków, nawet przy wysokim ciśnieniu w układzie. Prostą obsługę: Intuicyjna dźwignia pozwala na łatwe i szybkie sterowanie zaworem.

Budowa zaworów kulowych

Kula – wykonana z metalu lub tworzywa, ma centralny otwór, który pozwala na przepływ medium. Obrót kuli o 90° zmienia stan zaworu: Otwarty – gdy otwór jest w linii z przepływem medium. Zamknięty – gdy otwór jest prostopadły do kierunku przepływu. Obudowa zaworu– chroni kulę i zapewnia szczelność, wykonana zazwyczaj ze stali, mosiądzu, stali nierdzewnej lub tworzywa sztucznego. Uszczelki – gwarantują szczelność zaworu, chroniąc przed wyciekami. Dźwignia ( rączka ) – ręczny mechanizm umożliwiający szybkie otwieranie i zamykanie zaworu.

Rodzaje zaworów kulowych

Zawory występują  w kilku wersjach :

• z otworem montażowym ( oferujemy takie )
• bez otworu montażowego.
• zawory z gwintami metrycznymi, calowymi BSP
• zawory z gwintami wewnętrznymi, zewnętrznymi

Rozmiary zaworów

Zawory występują z wieloma gwintami, metrycznymi, calowymi, NPT. Wśród najpopularniejszych rozmiarów wskazać możemy :

• Gwinty metryczne: M10, M12, M14, M16x1,5, M18x1,5, M22x1,5 itd.
• Gwinty calowe BSP : 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2".

Zastosowanie zaworów odcinających :

Zawory kulowe są szeroko stosowane m.in. w:

• instalacjach wodnych i grzewczych.
• systemach hydrauliki siłowej.
• instalacjach gazowych.
• przemyśle chemicznym i petrochemicznym.
• systemach transportowych dla cieczy i gazów.

Zawory kulowe wysokociśnieniowe

Oferowane przez nas zawory przeznaczone są nawet do kilkuset bar. Z powodzeniem stosowane mogą być w instalacjach nisko, średnio oraz wysokociśnieniowych. Zawór kulowy dwudrożny służy do otwarcia lub zamknięcia przepływu w układzie hydraulicznym. Zaworem operujemy za pomocą rączki - sterowanie zaworem to zamykanie lub otwieranie przepływu oleju, cieczy czy gazu. Sama czynność nie wymaga zbytniej siły. Operowanie zaworem możliwe jest nawet przy wysokim ciśnieniu. Temperatura pracy: -30°C do 100°C. wykonanie : stal pokryta ocynkiem.

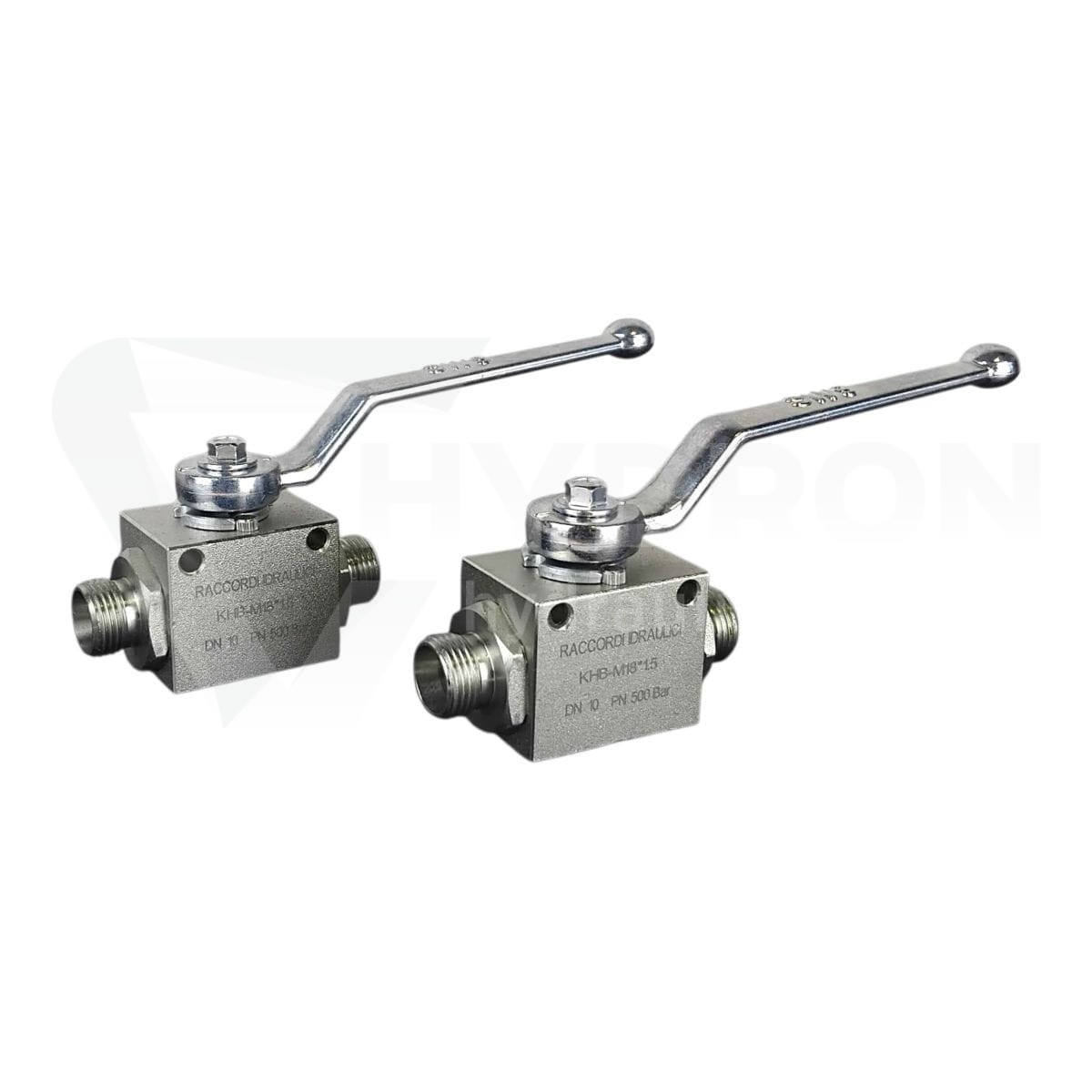

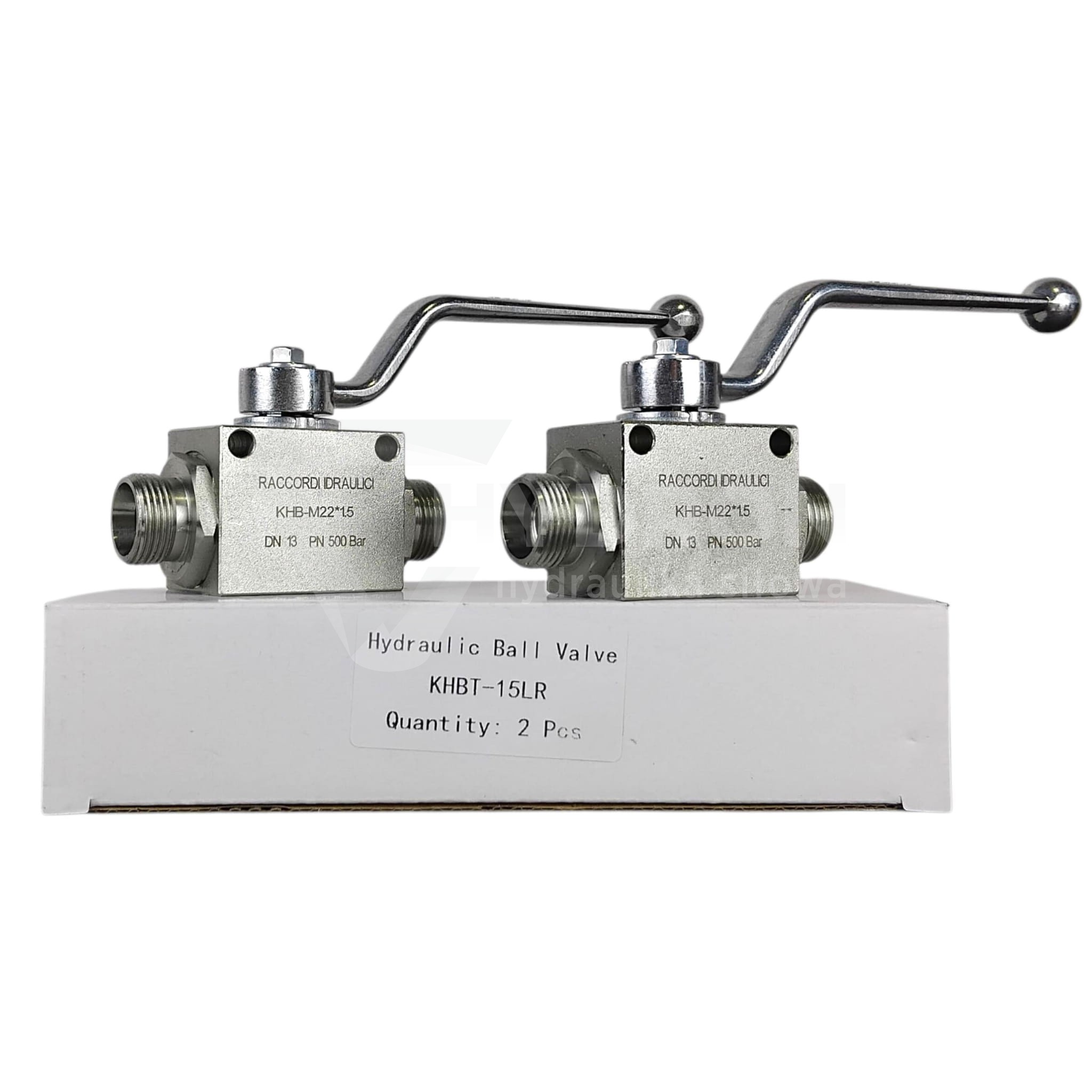

Zawory kulowe z gwintami zewnętrznymi metrycznymi

Ten typ zaworów spotykany jest głównie w rolnictwie gdzie standardowymi gwintami są gwinty metryczne M18x1,5 , M22x1,5. Zawory spotykane są we wszelkiego typu maszynach i urządzeniach.

Zawory z gwintami wewnętrznymi calowymi

Najpopularniejszy typ zaworów. Zawory posiadają gwinty wewnętrzne dzięki czemu możliwe jest zredukowanie go na dowolny inny gwint . wystarczy dobrać odpowiednią przyłączkę, którą wkręcamy w zawór i uzyskujemy dowolny inny gwint np. metryczny, calowy, jic. Ten typ zaworów jest najczęściej spotykany.

Zawory kulowe nierdzewne

Zawory hydrauliczne ze stali nierdzewnej. Zawory kulowe kwasoodporne spotykane są najczęściej we wszelkiego typu instalacjach przemysłowych. Stosowany do agresywnych cieczy np. kwasów, żywności i innych wymagających mediów. Najbardziej trwały rodzaj zaworów i jednocześnie najdroższy - do kilku razy droższy niż zwykłe stalowe zawory.

Zawory kulowe do oleju

W układach hydrauliki siłowej, gdzie medium roboczym jest olej hydrauliczny, zawory kulowe pełnią istotną funkcję – pozwalają na szybkie i bezpieczne otwieranie oraz zamykanie przepływu. Ich prosta, ale bardzo skuteczna konstrukcja sprawia, że są niezastąpione w wielu typach instalacji, zarówno przemysłowych, jak i mobilnych. Czym są zawory kulowe do oleju ? Zawory kulowe to mechaniczne elementy armatury, które umożliwiają ręczne lub automatyczne sterowanie przepływem medium w przewodzie. Ich podstawowym elementem roboczym jest kula z przelotem, która obracając się o 90 stopni, otwiera lub zamyka przepływ cieczy. W przypadku zaworów stosowanych w hydraulice siłowej, konstrukcja musi być przystosowana do pracy pod wysokim ciśnieniem oraz do kontaktu z olejami hydraulicznymi. Z tego względu zawory kulowe oferowane przez Hydron są wykonane z wysokiej jakości stali ocynkowanej lub stali nierdzewnej, odpornej na korozję i agresywne środowisko robocze.

Zastosowanie zaworów kulowych w instalacjach olejowych

Zawory kulowe do oleju wykorzystywane są wszędzie tam, gdzie konieczne jest kontrolowanie przepływu cieczy roboczej. Przykładowe zastosowania to: układy hydrauliczne w maszynach budowlanych i przemysłowych, instalacje olejowe w agregatach i pompowniach, układy smarowania i systemy filtracji oleju, serwisowe i odcinające punkty w instalacjach wysokociśnieniowych. Są również stosowane w punktach serwisowych, gdzie szybkie odcięcie przepływu jest kluczowe dla bezpieczeństwa i konserwacji instalacji.

Certyfikowane zawory hydrauliczne

Nazwa wyrobu : Zawory hydrauliczne kulowe ( gwinty metryczne ) RACCORDI IDRAULICI Typ : Zawór kulowy dwudrożny BKH

Typ : Zawór kulowy trójdrożny BK3

Powyższe wyroby  spełniają normy :  PN-EN ISO 8434-1:2010 - łączniki rurowe metalowe do napędów i sterowań hydraulicznych i pneumatycznych oraz zastosowania ogólnego ( łączniki o kącie stożka 24 stopnie )

Zawory hydrauliczne z gwintami metrycznymi

Zawory hydrauliczne dwudrożne i  zawory hydrauliczne trójdrożne o kącie stożka 24° wykonane zgodnie z dokumentacją techniczną, przeznaczone do stosowania w układach hydraulicznych, do połączeń wysokociśnieniowych oraz w instalacjach hydraulicznych innych maszyn i urządzeń. Zawory wykonane ze stali, pokryte ocynkiem - pasywacja chromianowa typu A; wolna od Chromu (VI) zgodnie z normą DIN EN 15205. Zawory współpracujące z gniazdem stożkowym 24° wg norm PN-65/M-73140, PN- 65/M-73141, DIN 3901, DIN 3902.

Zawory hydrauliczne z gwintami BSP

Zawory hydrauliczne dwudrożne i trójdrożne o kącie stożka 60^° z gwintami calowymi (BSP) wykonane zgodnie z dokumentacją techniczną, przeznaczone do stosowania w układach hydraulicznych, do połączeń wysokociśnieniowych oraz w instalacjach hydraulicznych innych maszyn i urządzeń. Zawory wykonane ze stali, pokryte ocynkiem - pasywacja chromianowa typu A; wolna od Chromu (VI) zgodnie z normą DIN EN 15205.

Zawory BKH

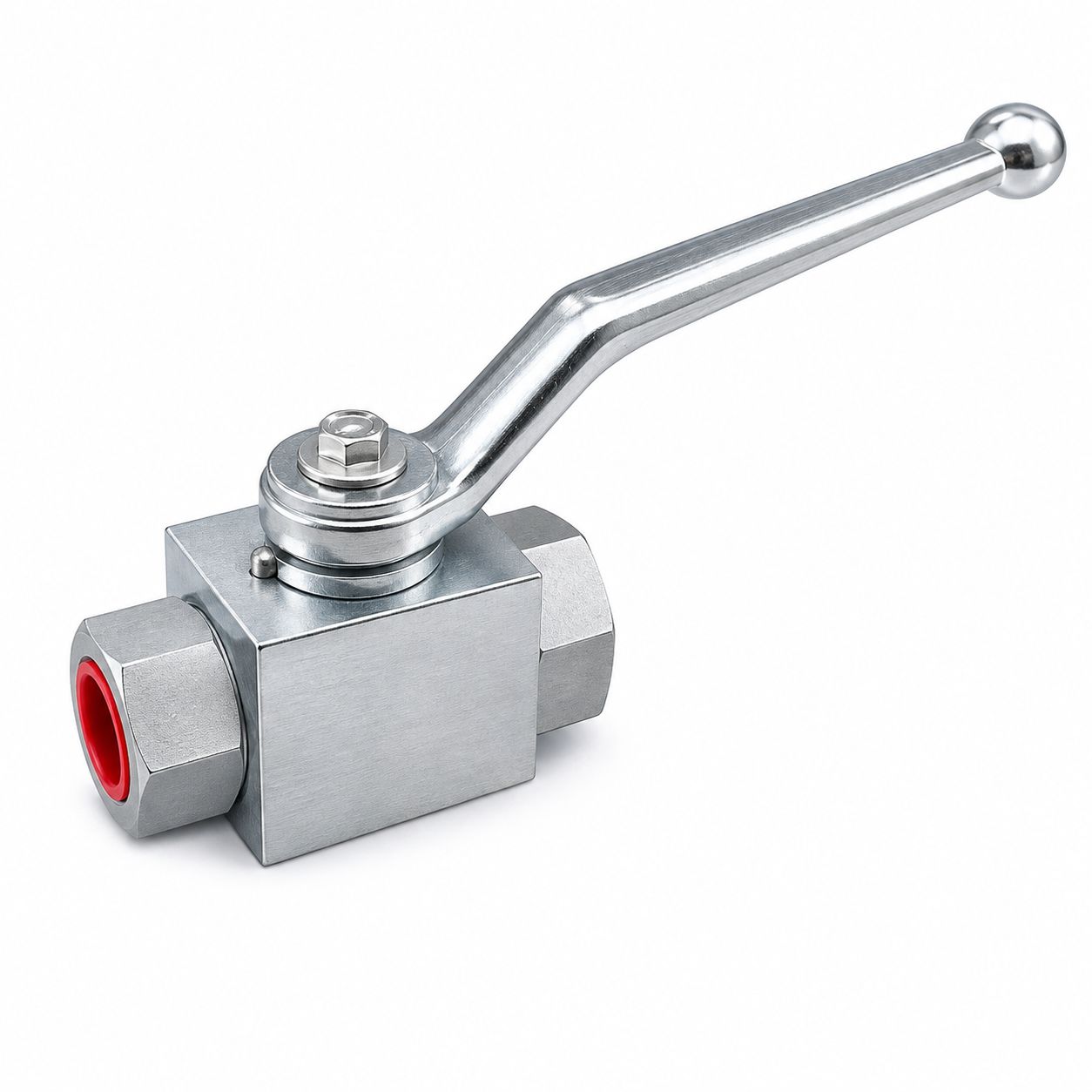

Zawory BKH to potoczne określenie zaworów kulowych hydraulicznych z gwintami wewnętrznymi po obu stronach (GW/GW). Skrót BKH wywodzi się z niemieckiego nazewnictwa Ball Kugelhahn Hydraulik i jest powszechnie stosowany w hydraulice siłowej, pneumatyce oraz instalacjach przemysłowych. Czym są zawory BKH ? Zawór BKH to ręczny zawór odcinający, w którym elementem zamykającym jest kula z otworem przelotowym. Obrót dźwigni o 90° powoduje pełne otwarcie lub zamknięcie przepływu medium. Gwinty wewnętrzne po obu stronach pozwalają na bezpośrednie wkręcenie zaworu w instalację lub połączenie go ze złączkami hydraulicznymi. Do czego służą zawory BKH ?  Zawory BKH stosuje się wszędzie tam, gdzie potrzebne jest szybkie i pewne odcięcie przepływu: w układach hydrauliki siłowej (olej hydrauliczny), w instalacjach pneumatycznych (sprężone powietrze), w układach smarowania centralnego, w maszynach rolniczych, budowlanych i przemysłowych, jako zawory serwisowe przed rozdzielaczami, siłownikami czy filtrami. Jak rozpoznać zawór BKH ? Jeśli zawór:  jest kulowy, ma dźwignię ręczną, posiada dwa gwinty wewnętrzne (np. BSP lub metryczne), to w praktyce jest to właśnie zawór typu BKH. Materiały wykonania zaworów : Najczęściej spotykane zawory BKH wykonane są z:  stali węglowej – do hydrauliki siłowej, stali nierdzewnej – do agresywnych mediów i trudnych warunków, Uszczelnienia kuli wykonuje się zazwyczaj z NBR, PTFE (teflon) lub Viton, w zależności od medium i temperatury pracy.

Najważniejsze cechy zaworów BKH

Zawory tego typu cenione są za prostą, a jednocześnie bardzo trwałą konstrukcję. Charakteryzują się: pełnym lub zredukowanym przelotem, wysoką szczelnością dzięki uszczelnieniom kuli, odpornością na wysokie ciśnienie robocze, możliwością pracy w szerokim zakresie temperatur, łatwą obsługą i szybkim działaniem (otwarte/zamknięte).
